第十章机械能及其转化
第四节热机
北师大版
教学目标
1.知道热机工作时能量的转化
2.知道四冲程汽油机和柴油机的构造和工作原理能
3.通过观察热机的工作过程，能简单描述它们的主要特征及汽油机和柴油机的区别
4.通过学习培养学生良好的自学习惯，激发学生的学习兴趣。

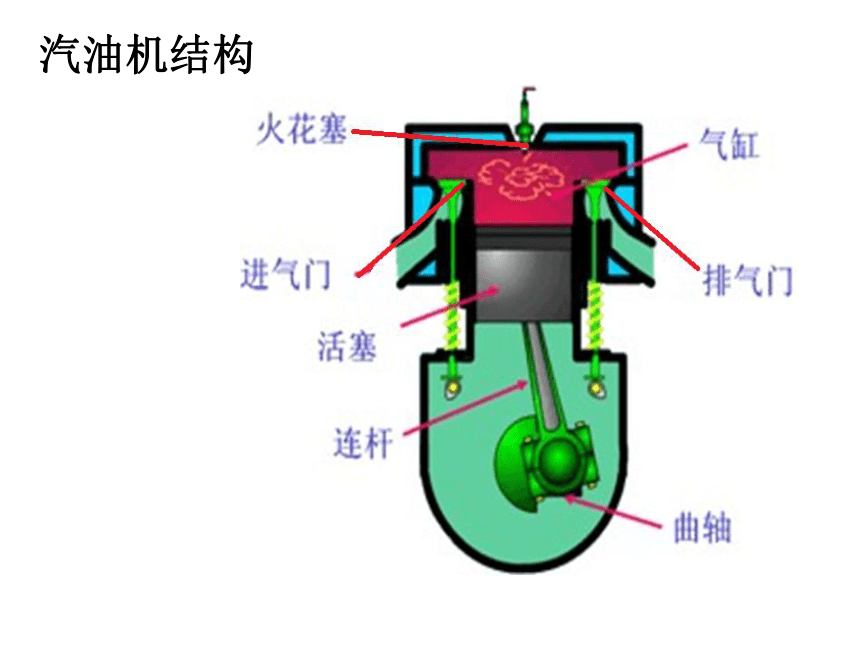

汽油机结构

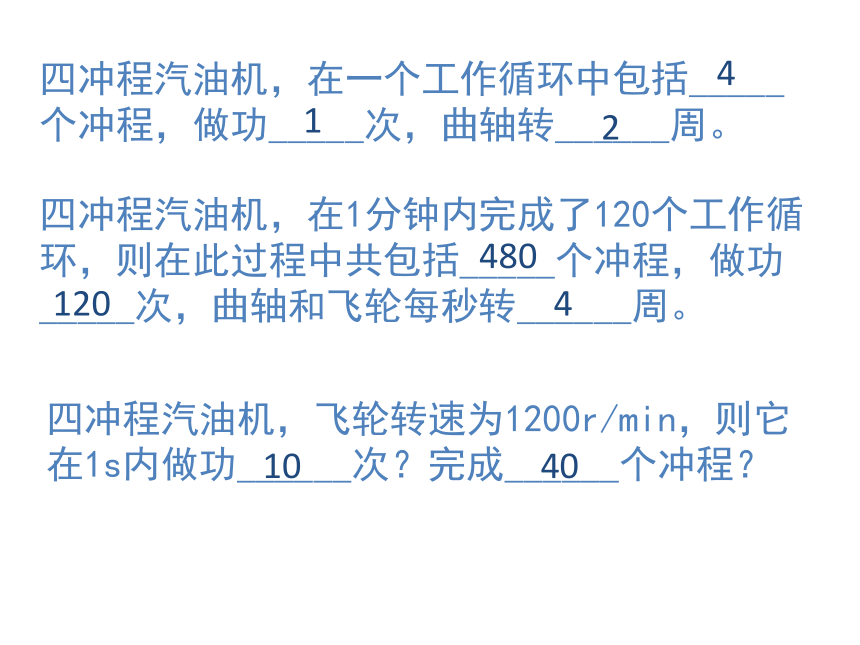

四冲程汽油机，在一个工作循环中包括_____个冲程，做功_____次，曲轴转______周。
四冲程汽油机，在1分钟内完成了120个工作循环，则在此过程中共包括_____个冲程，做功_____次，曲轴和飞轮每秒转______周。
四冲程汽油机，飞轮转速为1200r/min，则它在1s内做功______次？完成______个冲程？
4
1
2
480
120
4
10
40
柴油机结构
汽油机
柴油机
构造
燃料
吸气冲程
压缩冲程
点火方式
效率、功率
体积
应用
喷油嘴
火花塞
汽油
柴油
汽油和空气的混合物
空气
压缩比小
压缩比大
点燃式
压燃式
较小
较大
轻便
笨重
小汽车、老式飞机
坦克、拖拉机、载重汽车
甲
乙
丙
丁
下列四图是四冲程汽油机的四个冲程图片，请你按照一个工作循环的顺序排列四幅图：吸气冲程
压缩冲程
，做功冲程
，排气冲程
。
汽油机是热机中的一种，如图是汽油机的
冲程，此过程是将内能转化为
能。热机的发展和应用推动了社会的快速发展，但同时又对环境造成了一定程度的污染，还要消大量的不可再生能源，请你写出一条合理建议：
。
一台单缸四冲程汽油机，飞轮转速为1200r/min，则它在1s内做功______次？完成______个冲程？
