测量小灯泡的电功率

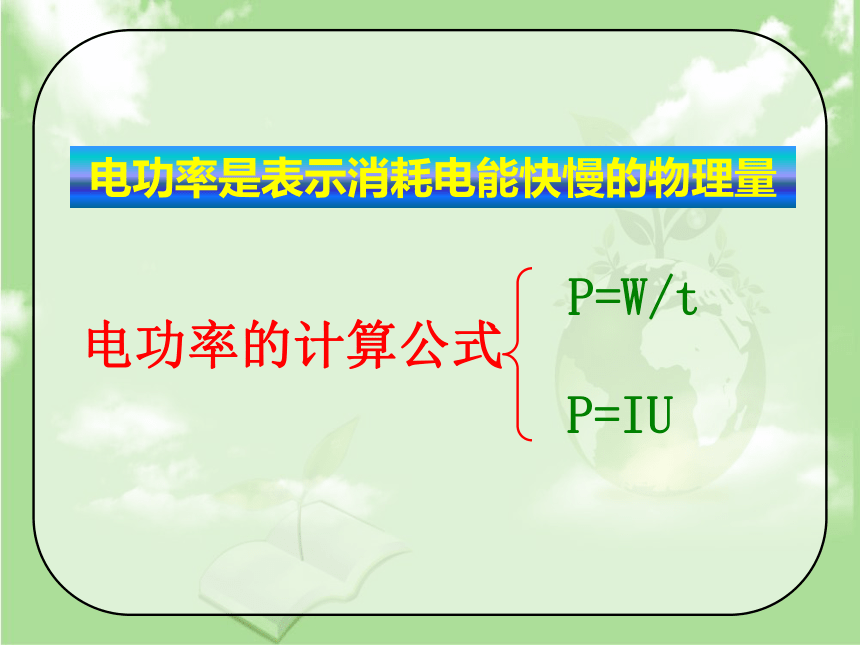

电功率是表示消耗电能快慢的物理量
电功率的计算公式
P=W/t
P=IU

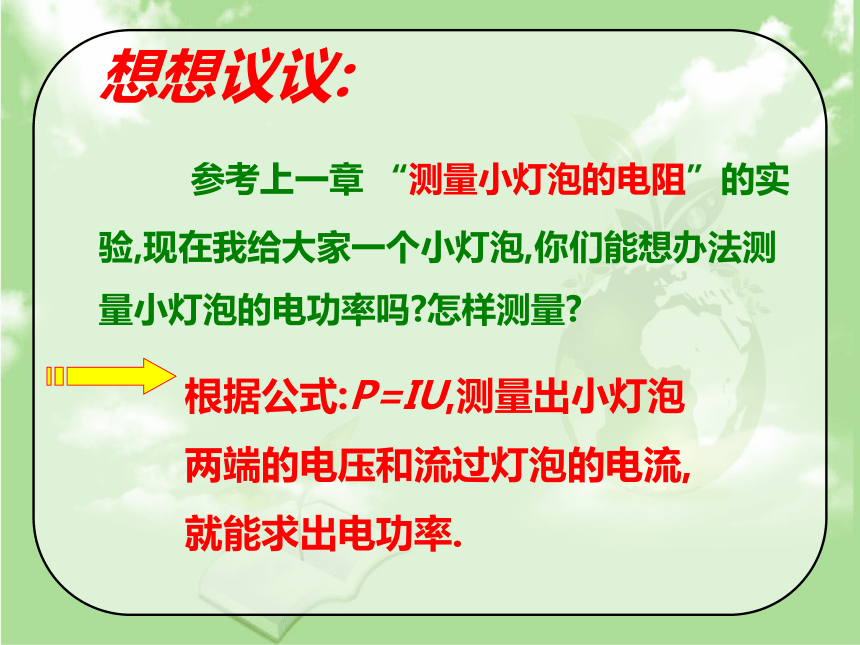

想想议议:
参考上一章
“测量小灯泡的电阻”的实验,现在我给大家一个小灯泡,你们能想办法测量小灯泡的电功率吗?怎样测量?
根据公式:P=IU,测量出小灯泡两端的电压和流过灯泡的电流,就能求出电功率.

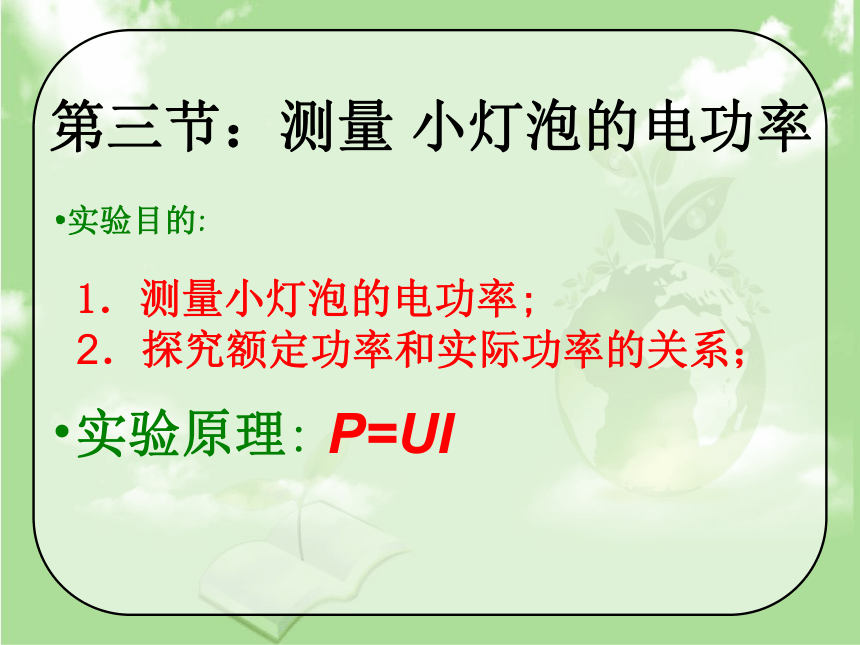

实验目的:
实验原理:
第三节：测量
小灯泡的电功率
1．测量小灯泡的电功率;
2．探究额定功率和实际功率的关系；
P=UI
实验器材:

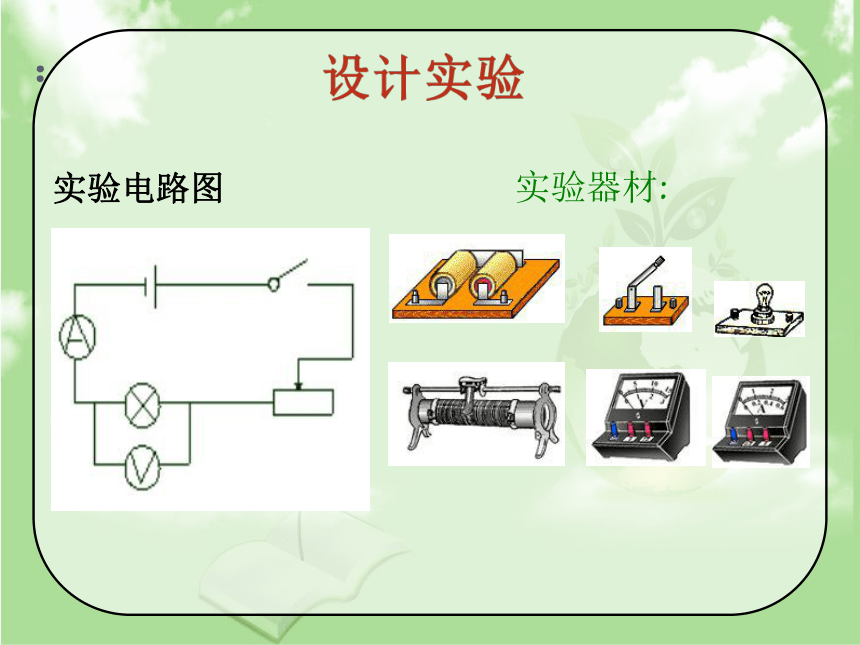

实验电路图
：
设计实验
　　我们用滑动变阻器进行控制，分别测量以下三种情况下小灯泡的实际功率。选择要测量的物理量，设计出数据记录表格。
（1）使小灯泡在额定电压下发光，测出小灯
泡的功率。
　（2）使小灯泡两端的电压约为额定电压的1.2
倍，观察小灯泡的亮度，测出它的功率。
　（3）使小灯泡两端的电压低于额定电压，观
察小灯泡的亮度，测出它的功率。
实验记录表
小灯泡两端的电压
电压U/V
电流I/A
电功率P/W
小灯泡明亮程度
等于额定电压
高于额定电压
低于额定电压
小灯泡的额定电压：
V
额定功率：
W
进行实验
1．滑动变阻器应如何连接？闭合开关前，滑片要放在什么位置？
2．电流表和电压表在电路中如何连接？+、-接线柱连接是否正确？量程选择是否适当？
３．小灯泡两端的电压能高出额定电压很多吗？
注意事项
分析和论证
１．通过测量的数据计算小灯泡的功率.
２．把你测量的实际功率与小灯泡的额定功率进行比较,看他们有什么关系?
３．在不同的实际功率下,灯泡的明亮程度一样吗?
４．你认为小灯泡的亮暗是有什么决定的？
小灯泡实际消耗的电功率不一定等于额定功率。
当小灯泡U实=U额时，P实=P额;正常发光
当小灯泡U实>U额时，P实>P额；较亮
当小灯泡U实实验结论
小灯泡的亮暗决定它的
实际功率
评估和交流
实验中最可能出现错误的是哪几个环节
在哪方面容易出现较大的误差
在实验的设计、操作和分析过程中，你发现了哪些新的问题
１．一位同学，连接好电路，在闭合开关时发现小灯泡不亮，电流表无示数，但电压表有示数，请分析电路中可能出现的故障：
小电灯处断路或电流表电压表的位置接反了。
２．某同学在实验时得到如下表格，该实验现象和数据记录都正确，你能指出他设计的表格的错误吗？
实验
次数
电压/v
电流/A
亮度
电功率/w
平均电功率/w
1
2.20
0.28
比正常暗
0.62
0.76
2
2.50
0.30
正常发光
0.75
3
2.80
0.32
比正常亮
0.90
答：不应设计平均电功率一栏，电功率不能求平均值。
课后练习：
1．完成实验报告。
2．
