水上电动碰碰船
16.1
实验：探究碰撞中的不变量
同学们眼中的碰撞。。。
碰
碰
碰
撞
撞
撞
物理学家眼中的碰撞。。。
皇家学会悬赏征文
是否有什么守恒量呢？

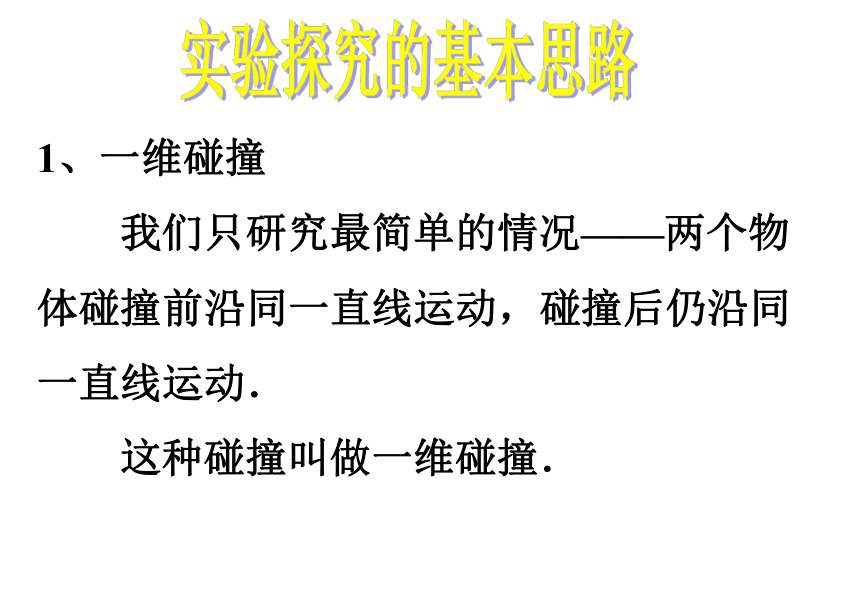

1、一维碰撞
我们只研究最简单的情况——两个物体碰撞前沿同一直线运动，碰撞后仍沿同一直线运动．
这种碰撞叫做一维碰撞．
实验探究的基本思路

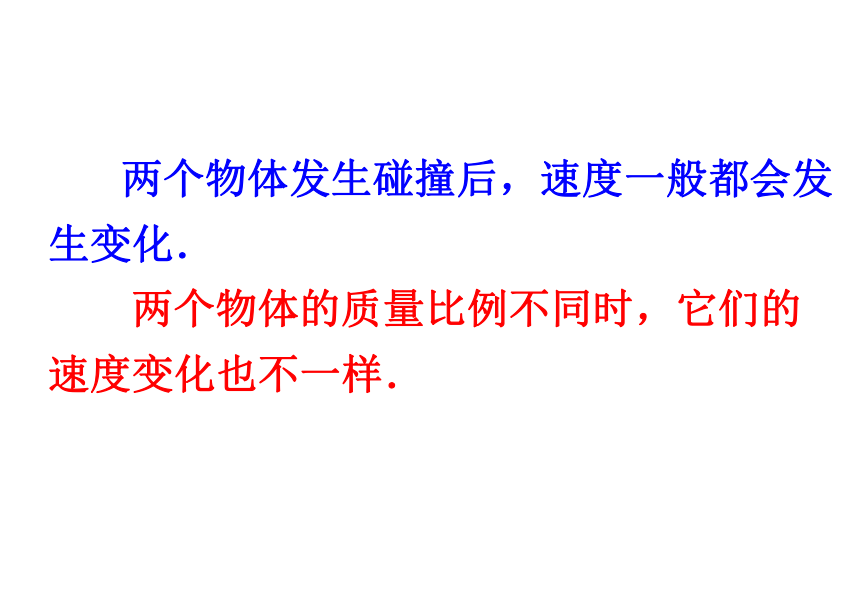

两个物体发生碰撞后，速度一般都会发生变化．
两个物体的质量比例不同时，它们的速度变化也不一样．
如图所示，A、B是悬挂起
来的钢球，把小球A拉起使其悬
线与竖直线夹一角度a，放开后
A球运动到最低点与B球发生碰
撞，碰后B球摆幅为β角．
1.
如两球的质量mA=mB，碰后A球静止，B球摆角β=α，这说明A、B两球碰后交换了速度；
2.如果mA>mB，碰后A、B两球一起向右摆动；
3.
如果mA以上现象说明A、B两球碰撞后，速度发生了变化，当A、B两球的质量关系发生变化时，速度变化的情况也不同．
2．追寻不变量
在一维碰撞的情况下与物体运动有关的量只有物体的质量和物体的速度．
设两个物体的质量分别为m1、m2，碰撞前它们速度分别为v1、v2，碰撞后的速度分别为v1’、v2’．
规定某一速度方向为正．

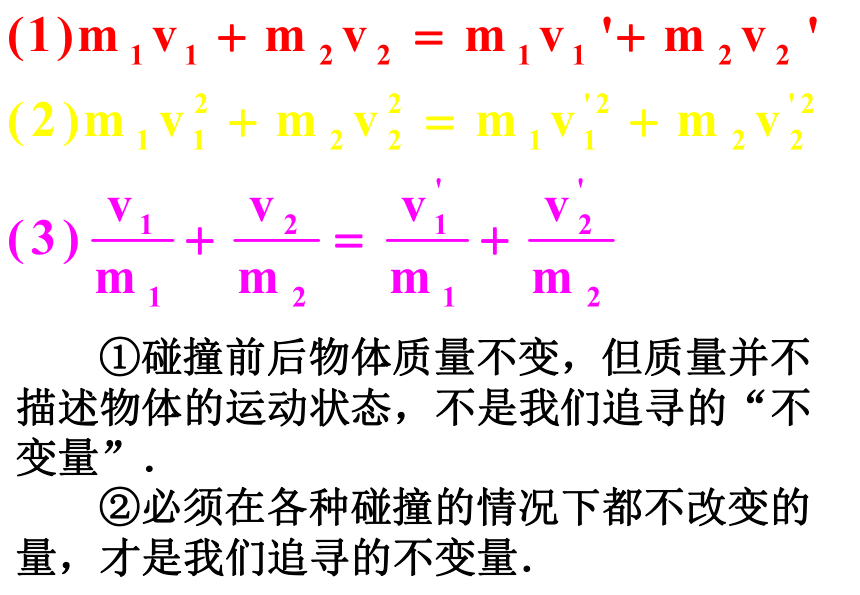

碰撞前后速度的变化和物体的质量m的关系，我们可以做如下猜测：
①碰撞前后物体质量不变，但质量并不描述物体的运动状态，不是我们追寻的“不变量”．
②必须在各种碰撞的情况下都不改变的量，才是我们追寻的不变量．
1．实验必须保证碰撞是一维的，即两个物体在碰撞之前沿同一直线运动，碰撞之后还沿同一直线运动;
2．用天平测量物体的质量；
3．测量两个物体在碰撞前后的速度．
速度的测量：可以充分利用所学的运动学知识，如利用匀速运动、平抛运动，并借助于斜槽、气垫导轨、打点计时器和纸带等来达到实验目的和控制实验条件．
实验条件的保证、实验数据的测量
图中滑块上红色部分为挡光板，挡光板有一定的宽度，设为L．气垫导轨上黄色框架上安装有光控开关，并与计时装置相连，构成光电计时装置．
当挡光板穿入时，将光挡住开始计时，穿过后不再挡光则停止计时，设记录的时间为t，则滑块相当于在L的位移上运动了时间t，所以滑块匀速运动的速度v=L/t．
参考案例一中测速原理
用气垫导轨做碰撞实验
碰撞前
碰撞后
质量
m1=
m2=
m1=
m2=
速度
V1=
V2=
V1’=
V2’=
mv
m1v1+m2v2=
M1v’1+m2v’2=
mv2
m1v12+m2v22=
M1v’12+m2v’22=
v/m
实验记录及分析(a-1)
碰撞前
碰撞后
质量
m1=
m2=
m1=
m2=
速度
V1=
V2=
V1=
V2=
mv
m1v1+m2v2=
m1v1+m2v2=
mv2
m1v12+m2v22=
m1v12+m2v22=
v/m
实验记录及分析(a-2)
碰撞前
碰撞后
质量
m1=
m2=
m1=
m2=
速度
V1=
V2=
V1=
V2=
mv
m1v1+m2v2=
m1v1+m2v2=
mv2
m1v12+m2v22=
m1v12+m2v22=
v/m
实验记录及分析(a-3)
碰撞前
碰撞后
质量
m1=
m2=
m1=
m2=
速度
V1=
V2=
V1=
V2=
mv
m1v1+m2v2=
m1v1+m2v2=
mv2
m1v12+m2v22=
m1v12+m2v22=
v/m
实验记录及分析(b)
碰撞前
碰撞后
质量
m1=
m2=
m1=
m2=
速度
V1=
V2=
V1=
V2=
mv
m1v1+m2v2=
m1v1+m2v2=
mv2
m1v12+m2v22=
m1v12+m2v22=
v/m
实验记录及分析—(c)
将打点计时器固定在光滑桌面的一端，把纸带穿过打点计时器，连在小车的后面。让小车A运动，小车B静止。在两小车的碰撞端分别装上撞针和橡皮泥，碰撞时撞针插入橡皮泥中，把两个小车连接成一体(如上图)。通过纸带测出它们碰撞前后的速度。
用小车研究碰撞
小
结
基本思路
(一维碰撞)
与物体运动有关的物理量可能有哪些？
碰撞前后哪个物理量可能是不变的？
需要考虑
的问题
碰撞必须包括各种情况的碰撞;
物体质量的测量(天平);
碰撞前后物体速度的测量(利用光电门或打点计时器等).
作业：P6①②
