§2.8
多
用
电
表
G
A
B
R
G
A
B
R

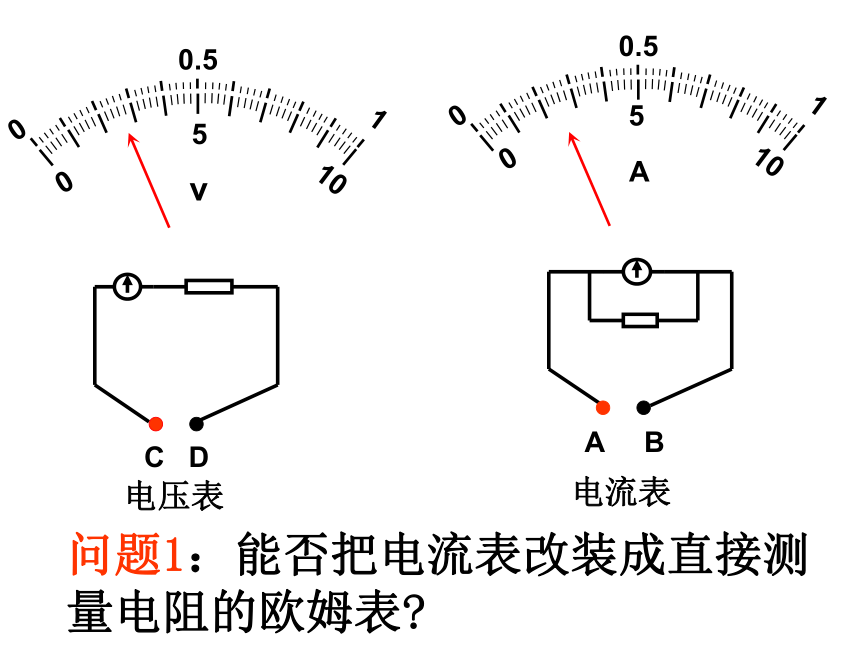

电流表
A
B
A
0
1
0.5
电压表
C
D
v
0
1
0.5
0
10
5
0
10
5
问题1：能否把电流表改装成直接测量电阻的欧姆表?

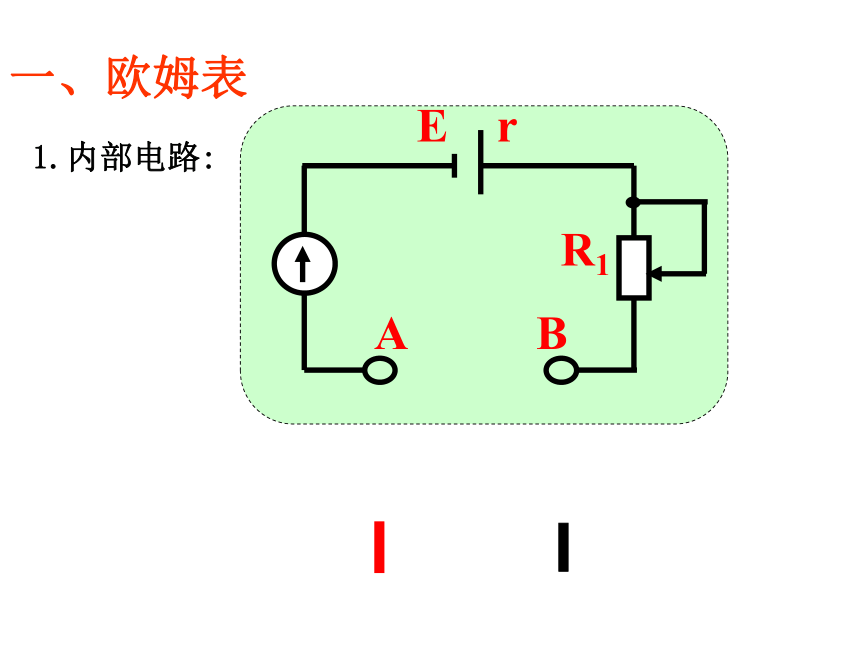

一、欧姆表
1.内部电路:
R1
A
B
E
r
A
B

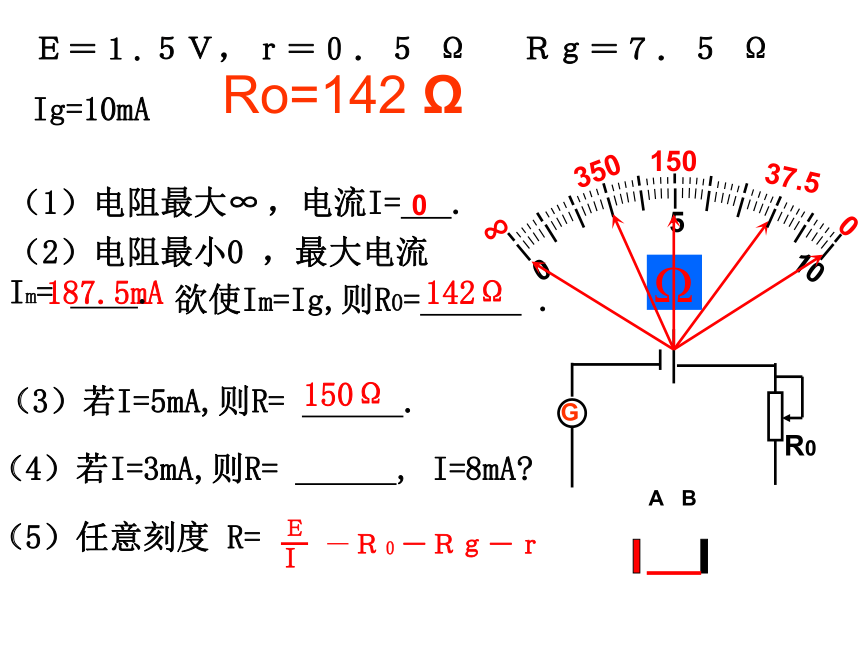

（1）电阻最大∞
，电流I=
.
∞
0
150
0
187.5mA
142Ω
（5）任意刻度
R=
Ｅ
Ｉ
－Ｒ０－Ｒｇ－ｒ
150Ω
（3）若I=5mA,则R=
.
（2）电阻最小0
，最大电流Im=
.
0
10
5
Ｅ＝１.５Ｖ，ｒ＝０．５
Ω
Ｒｇ＝７．５
Ω
Ig=10mA
欲使Im=Ig,则R0=
.
mA
350
37.5
R0
（4）若I=3mA,则R=
,
I=8mA?
G
Ro=142
Ω
0
5
10
15
Ω
Ω
20
30
40
50
100
200
500
∞
1K
问题3：相对于其他电表，欧姆表的表面有什么特点？
(1)零刻度在右边，左边为无限大
(2)刻度不均匀，左边密、右边稀疏
2、欧姆表的表头刻度
问题4：绘图设计——用一块表头改装成既能测电压、电流又能测电阻的多用表

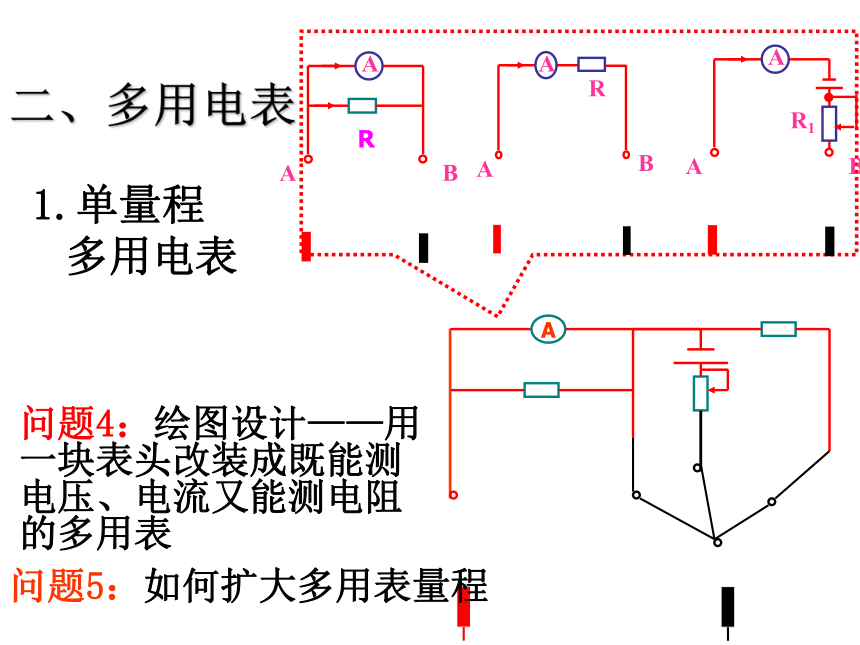

二、多用电表
1.单量程多用电表
A
A
A
B
R1
A
A
B
R
A
A
B
R
问题5：如何扩大多用表量程

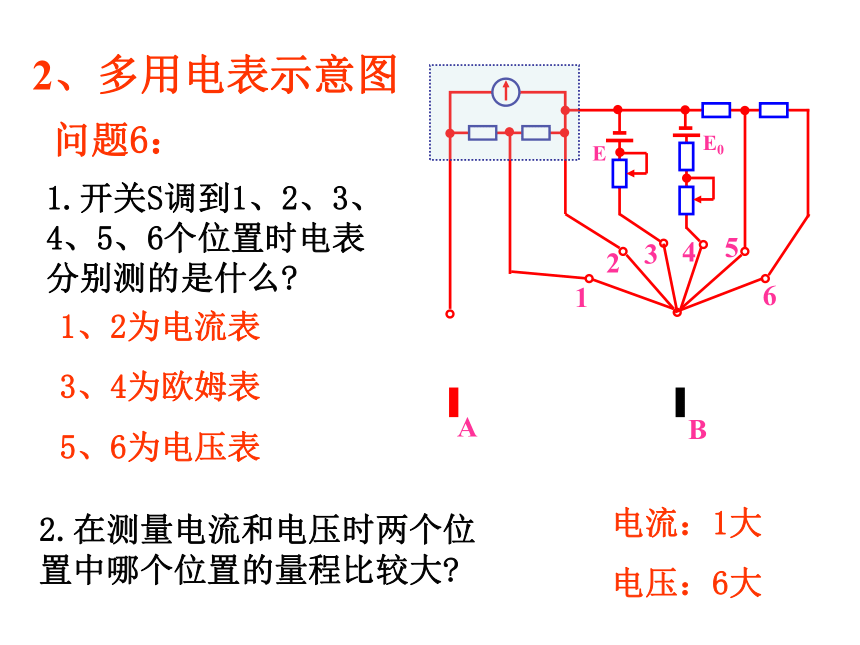

2、多用电表示意图
E
E0
问题6：
1.开关S调到1、2、3、4、5、6个位置时电表分别测的是什么?
2.在测量电流和电压时两个位置中哪个位置的量程比较大?
A
B
1
2
3
4
5
6
1、2为电流表
3、4为欧姆表
5、6为电压表
电流：1大
电压：6大
指针式多用电表
数字式多用电表
表头
指针定位螺丝
欧姆调零旋钮
选择开关
1.测量电压
步骤:
(1)选档;
(2)测量;
(3)读数.
(二)多用电表的使用
(4)读数时先看量程再
看小格,要正视表针.
注意:
(2)量程应大于小灯泡两
端电压的估计值.
(1)将电压表并联在待测电路两端.电流应从红表笔流入电表.
2.测量电流
步骤:
(1)选档;
(2)测量;
(3)读数.
(1)将电流表串联在待测电路中.电流应从红表笔流入电表.
注意:
(2)量程应大于通过小
灯泡电流的估计值.
(4)读数时先看量程再
看小格,要正视表针.
①机械调零:用螺丝刀进行机械调零(左侧零).
欧姆表的使用步骤:
3.测量电阻：
②选挡:测电阻时选择合适的倍率.以使指针指在中央位置附近.
②选挡:测电阻时选择合适的倍率.以使指针指在中央位置附近.
③电阻调零:用电阻调零旋钮进行调零(表笔直接接触，指针指右侧0刻度).
④测量:将红黑表笔接被测电阻两端进行测量.
⑤读数:将指针示数乘以倍率得测量值.
1.2KΩ
⑥测量完毕，拔出表笔，开关置于off挡或交流电压最高挡.若长期不用，取出电池.
(1)待测电阻要跟别的元件和电源断开.
注意事项：
(2)换挡要重新电阻调零.
例.一个多用电表的欧姆挡的四个量程分别为“×1”
“×10”
“×100”
“×1K”，某学生把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角度很小，为了减少误差，他应该:
A.换“×1K”挡，不必重新调整调零旋钮
B.换“×10”挡，不必重新调整调零旋钮
C.换“×1K”挡，必须重新调整调零旋钮
D.换“×10”挡，必须重新调整调零旋钮
C
(1)二极管的单向导电性
4.测量二极管的正反向电阻：
二极管是一种半导体元件.
导电特点:
电流从正极流入时电阻较小;
电流从正极流出时电阻较大.
正极
负极
电流从欧姆表的黑表笔流出,经过被测电阻,从红表笔流入.
(2)欧姆表中电流的方向
R1
A
B
E
r
R
(3)测量二极管的正向电阻
①机械调0(左侧0):
②选挡:将选择开关旋至低倍率的欧姆挡(例如“×10Ω挡).
③电阻调0(右侧0):
④测量:将黑表笔接触二极管正极,红表笔接触二极管负极,.
⑤读数:将指针示数乘以倍率得测量值.
(4)测量二极管的反向电阻
①机械调0(左侧0);
②选挡:将选择开关旋至高倍率的欧姆挡(例如“×100Ω挡).
③电阻调0(右侧0);
④测量:将黑表笔接触二极管负极,红表笔接触二极管正极.
⑤读数:将指针示数乘以倍率得测量值.
(5)应用:判断二极管的正负极;
判断二极管的好坏.
正向导通时,电阻约为几百欧姆;
反向截止时,电阻约为几百千欧.
正向电阻越小越好(不能为零);
反向电阻越大越好(不能无限大).
二极管
