人教版八年级物理上册4.2《光的反射》同步练习(含答案)

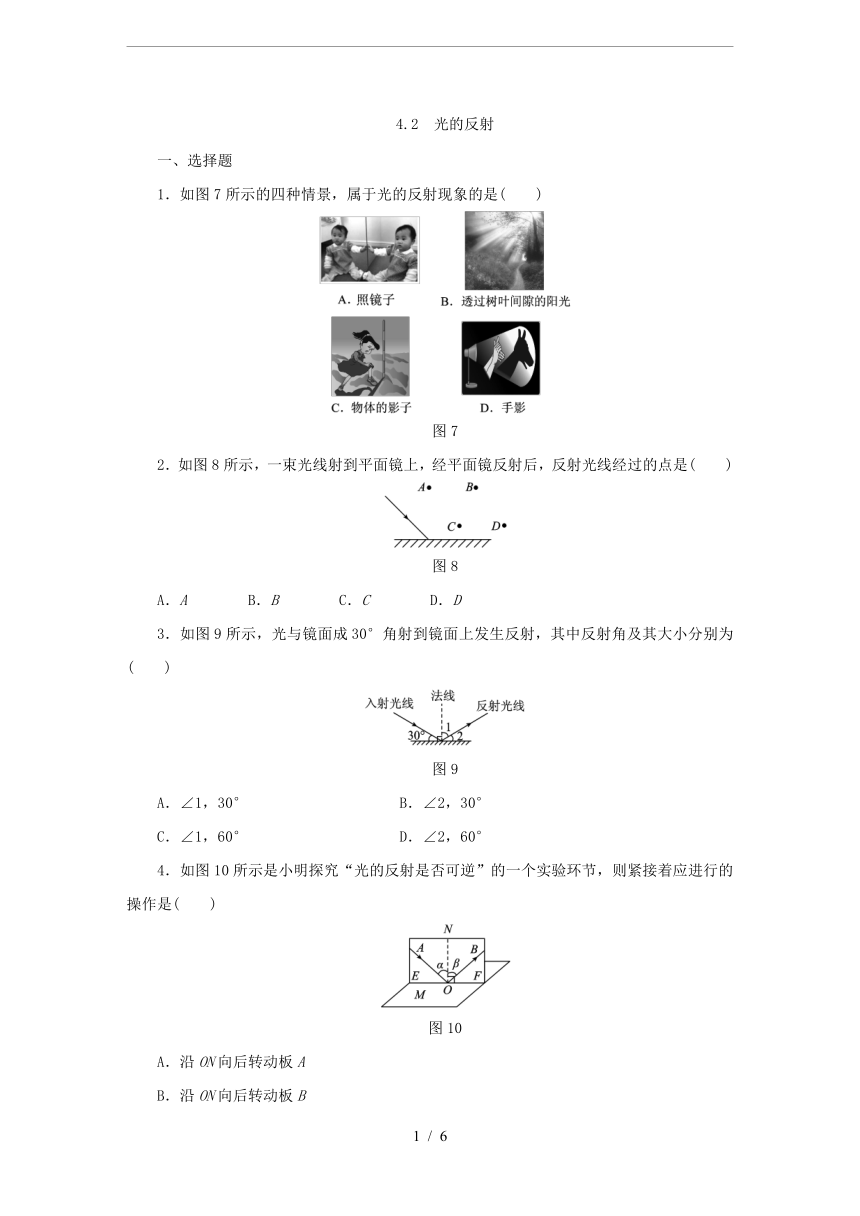

4.2　光的反射
一、选择题
1．如图7所示的四种情景，属于光的反射现象的是(　　)
图7
2．如图8所示，一束光线射到平面镜上，经平面镜反射后，反射光线经过的点是(　　)
图8
A．A
B．B
C．C
D．D
3．如图9所示，光与镜面成30°角射到镜面上发生反射，其中反射角及其大小分别为(　　)
图9
A．∠1，30°
B．∠2，30°
C．∠1，60°
D．∠2，60°
4．如图10所示是小明探究“光的反射是否可逆”的一个实验环节，则紧接着应进行的操作是(　　)
图10
A．沿ON向后转动板A
B．沿ON向后转动板B
C．让光线从板B射向O
D．改变入射光线与ON的夹角

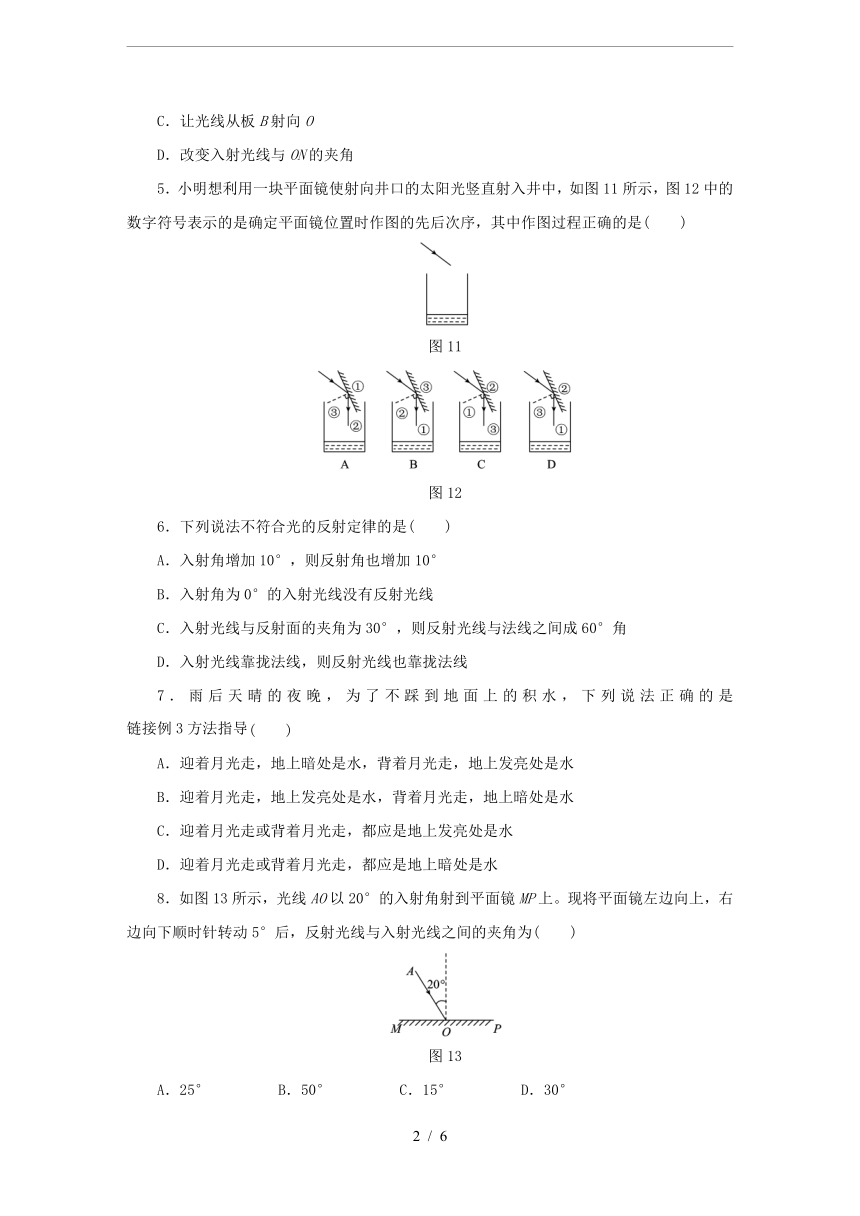

5．小明想利用一块平面镜使射向井口的太阳光竖直射入井中，如图11所示，图12中的数字符号表示的是确定平面镜位置时作图的先后次序，其中作图过程正确的是(　　)
图11
图12
6．下列说法不符合光的反射定律的是(　　)
A．入射角增加10°，则反射角也增加10°
B．入射角为0°的入射光线没有反射光线
C．入射光线与反射面的夹角为30°，则反射光线与法线之间成60°角
D．入射光线靠拢法线，则反射光线也靠拢法线
7．雨后天晴的夜晚，为了不踩到地面上的积水，下列说法正确的是(　　)
A．迎着月光走，地上暗处是水，背着月光走，地上发亮处是水
B．迎着月光走，地上发亮处是水，背着月光走，地上暗处是水
C．迎着月光走或背着月光走，都应是地上发亮处是水
D．迎着月光走或背着月光走，都应是地上暗处是水
8．如图13所示，光线AO以20°的入射角射到平面镜MP上。现将平面镜左边向上，右边向下顺时针转动5°后，反射光线与入射光线之间的夹角为(　　)
图13
A．25°
B．50°
C．15°
D．30°

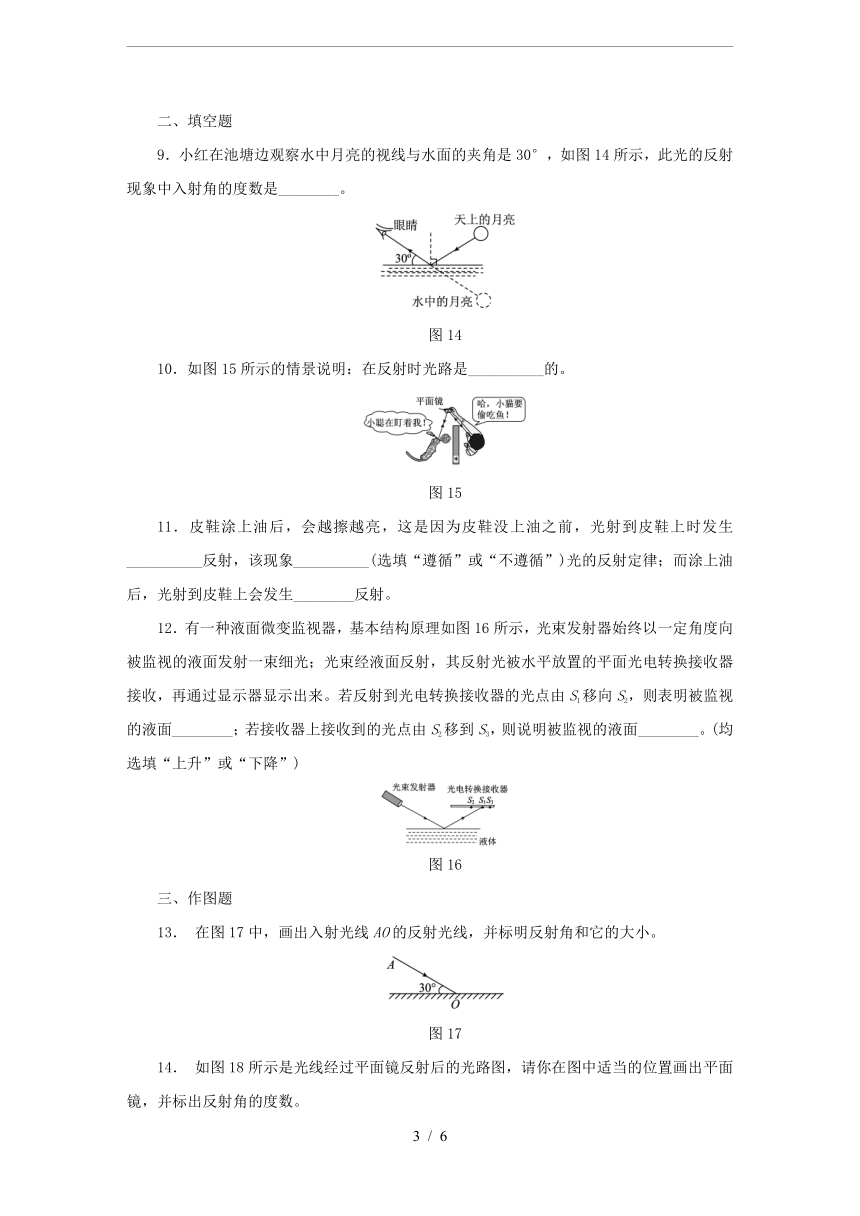

二、填空题
9．小红在池塘边观察水中月亮的视线与水面的夹角是30°，如图14所示，此光的反射现象中入射角的度数是________。
图14
10．如图15所示的情景说明：在反射时光路是__________的。
图15
11．皮鞋涂上油后，会越擦越亮，这是因为皮鞋没上油之前，光射到皮鞋上时发生__________反射，该现象__________(选填“遵循”或“不遵循”)光的反射定律；而涂上油后，光射到皮鞋上会发生________反射。
12．有一种液面微变监视器，基本结构原理如图16所示，光束发射器始终以一定角度向被监视的液面发射一束细光；光束经液面反射，其反射光被水平放置的平面光电转换接收器接收，再通过显示器显示出来。若反射到光电转换接收器的光点由S1移向S2，则表明被监视的液面________；若接收器上接收到的光点由S2移到S3，则说明被监视的液面________。(均选填“上升”或“下降”)
图16
三、作图题
13．
在图17中，画出入射光线AO的反射光线，并标明反射角和它的大小。
图17
14．
如图18所示是光线经过平面镜反射后的光路图，请你在图中适当的位置画出平面镜，并标出反射角的度数。
图18
15．如图19所示是一种称为“角反射器”的光学装置，有一束激光沿a、b方向入射到平面镜S1上。试在图中作出经平面镜S1、S2反射后的光路，并保留必要的作图痕迹。
图19
四、实验探究题
16．
为了探究“光反射时的规律”，实验小组的同学选用了平面镜、纸板、激光笔和几种不同颜色的笔，依据教材设计了如图20所示的实验。
图20
(1)实验中还需要的器材是________。
(2)实验中为了使光线能在纸板上显示出来，方便实验研究，你该采取的操作是________。
A．向纸板喷烟或雾
B．使光束垂直纸板射到O点
C．使光束紧贴着纸板射到O点
(3)让入射光沿AO方向射向镜面，在纸板NOF上可看到反射光OB，若将纸板NOF向后折，将________(选填“能”或“不能”)观察到反射光，这说明反射光线、入射光线和法线在____________。
(4)改变光束入射的角度，多做几次实验，换用不同颜色的笔记录每次光的径迹。取下纸板，测量ON两侧的∠i和∠r，将数据记录在下表中，根据数据得出的结论是____________________。
次数
∠i
∠r
1
70°
70°
2
45°
45°
3
30°
30°
(5)若将一束光贴着纸板沿BO方向射到O点，光将沿图中的OA方向射出，因为在反射现象中，______________________________。
17．小宇同学有一个小型物理实验室，在家中阁楼上(如图21所示)。但他每次做光学实验时都感到很麻烦，因为需要跑到有天窗的房间进行实验。你能否设计一种装置，帮他将阳光引到实验室并使阳光垂直射到实验台上。请画出一条光线的光路图，画出法线，用箭头标出光的传播方向。
图21
参考答案
1．A　2．B　3．C　4．C　5．B　6．B　7．B　8．B　9．60°
10．可逆
11．漫　遵循　镜面　
12．上升　下降
13．如图所示
14．如图所示
15．如图所示
16．(1)量角器　(2)C
(3)不能　同一平面内
(4)反射角等于入射角　(5)光路是可逆的
17．如图所示(答案不唯一)
/
