人教版初中物理九年级16.1-电压(共20张ppt)

(共20张PPT)
第十六章
电压、电阻
第1节
电压
一、电压及其单位
二、电压的测量---电压表

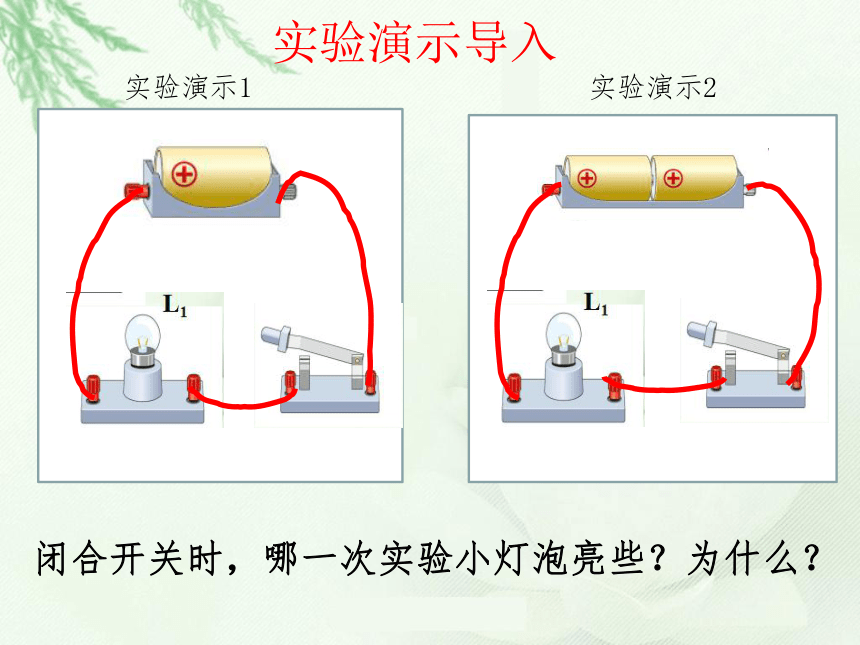

实验演示导入
闭合开关时，哪一次实验小灯泡亮些？为什么？
实验演示1
实验演示2
一、电压及其单位

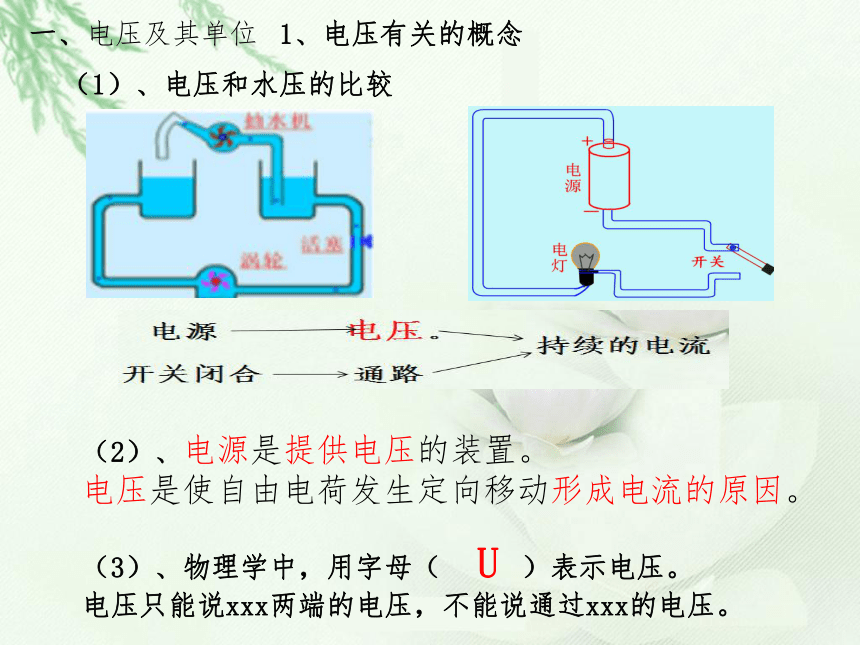

1、电压有关的概念
（1）、电压和水压的比较
（2）、电源是提供电压的装置。
电压是使自由电荷发生定向移动形成电流的原因。
（3）、物理学中，用字母（
U
）表示电压。
电压只能说xxx两端的电压，不能说通过xxx的电压。

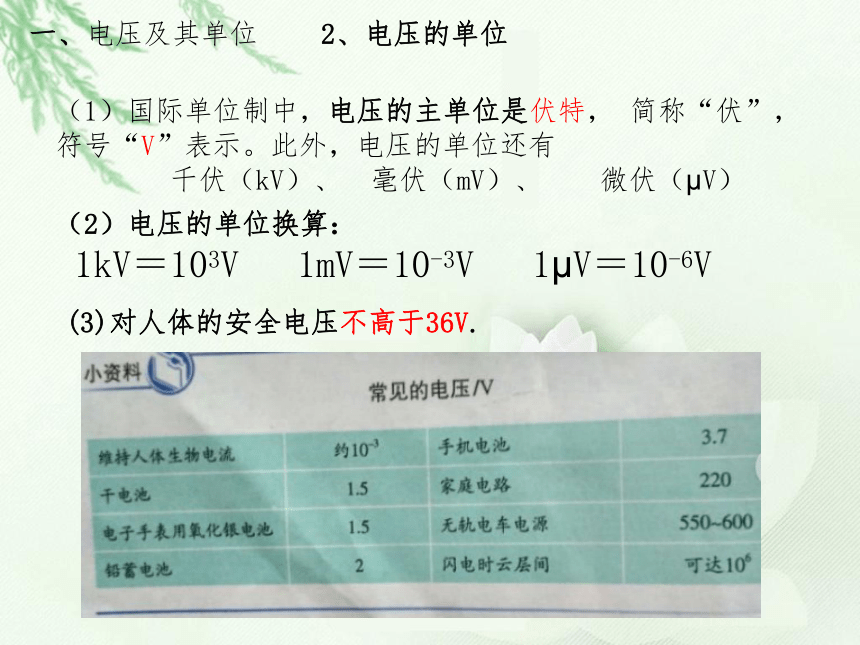

2、电压的单位
（1）国际单位制中，电压的主单位是伏特，
简称“伏”，
符号“V”表示。此外，电压的单位还有
千伏（kV）、
毫伏（mV）、
微伏（?V）
（2）电压的单位换算：
1kV＝103V
1mV＝10-3V
1?V＝10-6V
(3)对人体的安全电压不高于36V.
一、电压及其单位
一、电压及其单位
3、生活中的电压
一、电压及其单位
4、物理学家---伏特简介
伏特是意大利物理学家。他善于思考、喜欢探求、勇于实践。他读了很多电学的书，在青少年时期就开始了电学实验。他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。
二、电压的测量---电压表

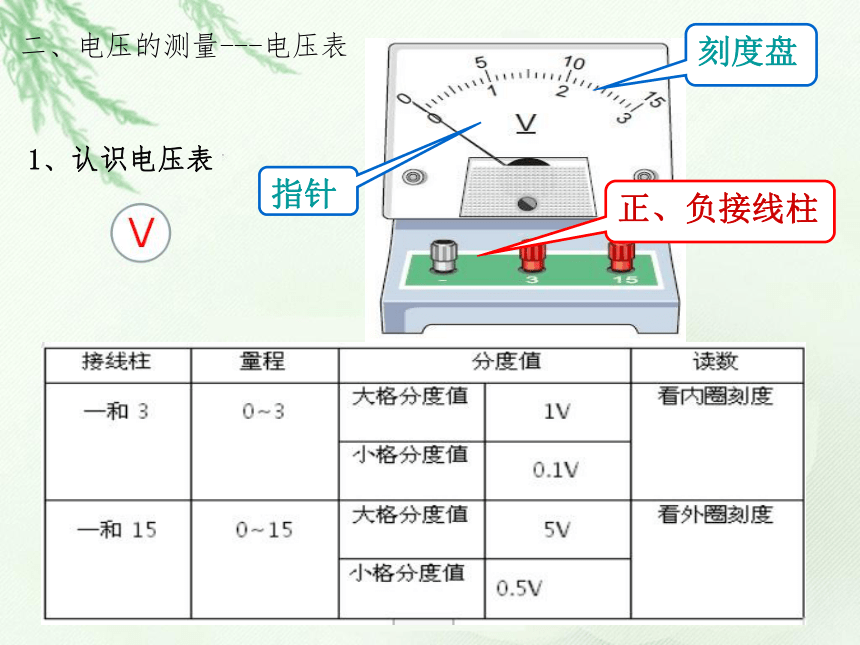

1、认识电压表
刻度盘
指针
正、负接线柱

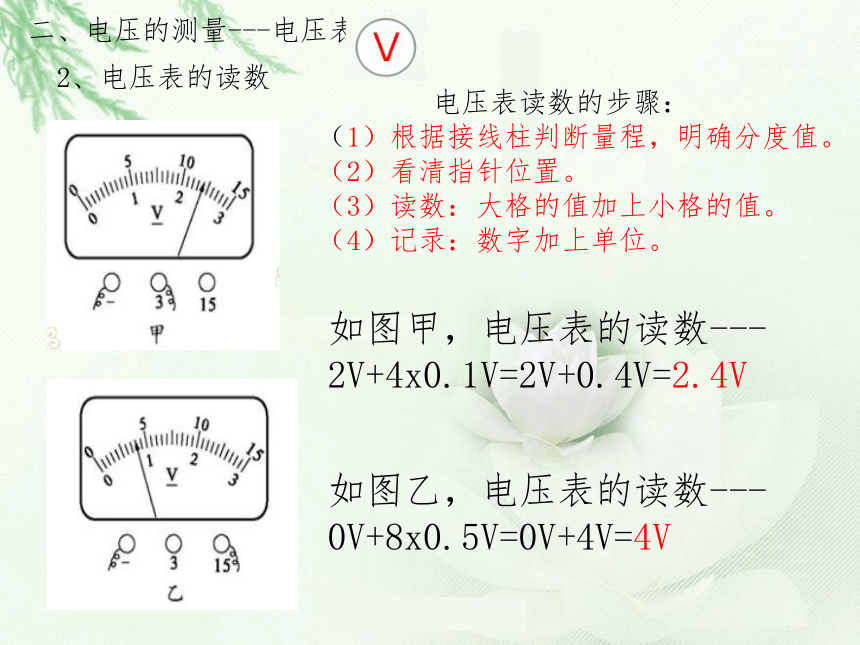

2、电压表的读数
电压表读数的步骤：
（1）根据接线柱判断量程，明确分度值。
（2）看清指针位置。
（3）读数：大格的值加上小格的值。
（4）记录：数字加上单位。
如图甲，电压表的读数---
2V+4x0.1V=2V+0.4V=2.4V
如图乙，电压表的读数---
0V+8x0.5V=0V+4V=4V
二、电压的测量---电压表

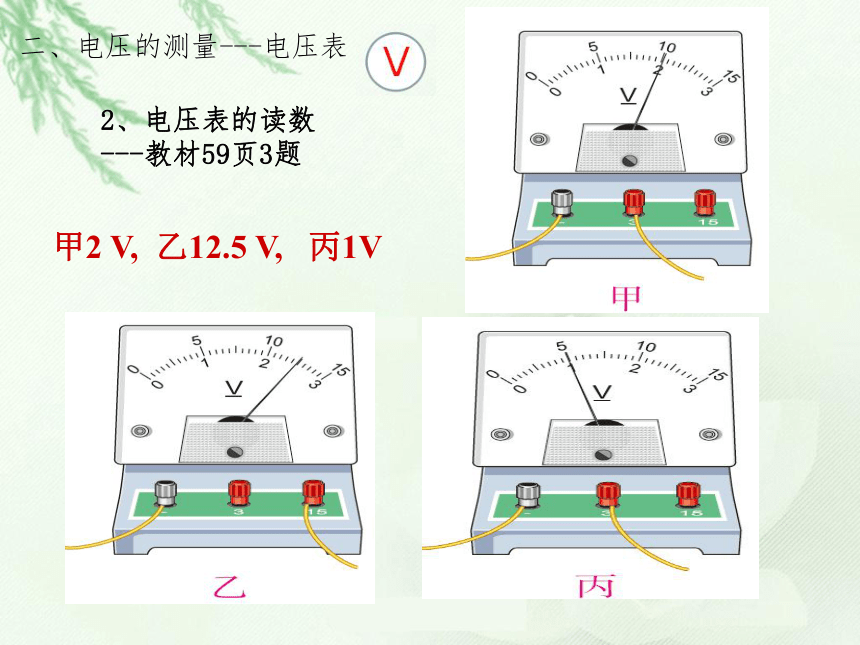

二、电压的测量---电压表
2、电压表的读数
---教材59页3题
甲2
V,
乙12.5
V,
丙1V
二、电压的测量---电压表
3、电压表的使用---使用规则
阅读教材57页回答：
二、电压的测量---电压表
3、电压表的使用---测量电压
教材58页
实验步骤：
（1）断开开关，先把电路其他元件连接好。
（2）把电压表并联接入灯泡的两端。闭合开关，读出并记录测量出的灯泡两端的电压值=(
)V。
（3）断开开关，再把电压表并联接入电源的两端。闭合开关，读出并记录测量出的电源两端的电压值U2=(
)V
（4）比较U1和U2的大小。
最后并联接入电压表。
测量谁的电压，电压表就并联在谁的两端。
二、电压的测量---电压表
3、电压表的使用---连接实物图或电路图
最后并联接入电压表。
测量谁的电压，就并联在谁的两端。
教材59页1题
二、电压的测量---电压表
3、电压表的使用---连接实物图或电路图
教材59页4题，测量L2的电压，接错了的是那根线，请改正。
x
二、电压的测量---电压表
3、电压表的使用---连接实物图或电路图
练习册57页：电压表能够测量出L1两端的电压，正确的是（）
二、电压的测量---电压表
3、电压表的使用---连接实物图或电路图
练习册59页：L1和L2串联，V1测量L1两端的电压,V2测量L2两端的电压，连接实物图。
比较提升--电流表和电压表的使用
1、如图所示为一个正确的电路图，其中a是（
）表，
b是（
）表。（选填：电流或电压）
巩固练习
2、如图所示，要使电压表测灯L2两端的电压，正确的电路图是（
）
巩固练习
3、如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，?a为（
）表，b为（
）表，c为（
）表。（选填：电流或电压）
4、把电压表接入电路，使电压表测量L1两端的电压。
小结：你学到什么？
第1节
电压
一、电压及其单位
二、电压的测量---电压表
1、电源提供电压。电压使自由电荷发生定向移动形成电流。
2、电压的单位是伏特（V）千伏（kV）毫伏（mV）、微伏（?V）1kV＝103V
1mV＝10-3V
1?V＝10-6V
3、一节干电池电压1.5V。我国家庭电路电压220V。对人体的安全电压不高于36V.
1、电压表的读数
2、电压表的使用规则
3、用电压表测量电压
4、最后并联接入电压表。测量谁的电压，就并联在谁的两端。
再见，谢谢！
