人教版九年级上册物理 17.4-欧姆定律在串、并联电路中的应用-同步练习(含答案)

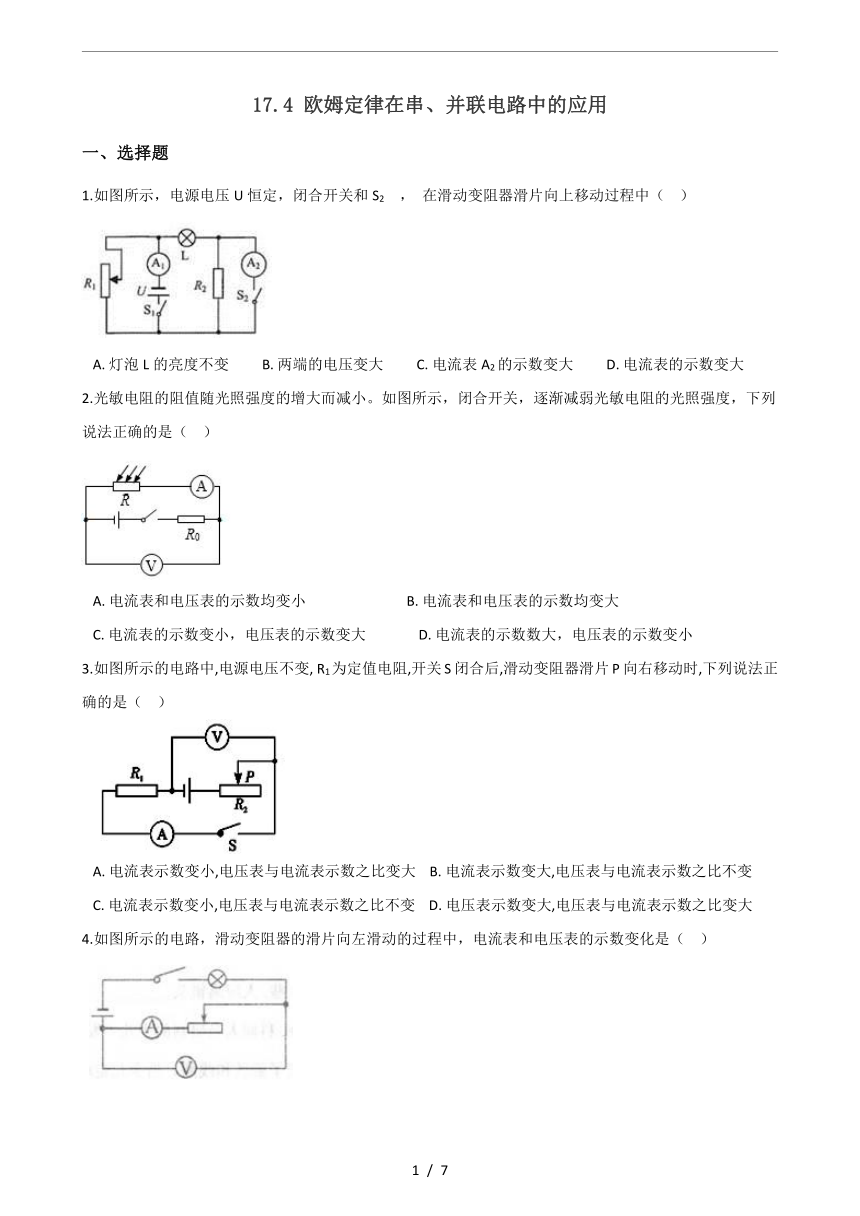

17.4
欧姆定律在串、并联电路中的应用
一、选择题
1.如图所示，电源电压U恒定，闭合开关和S2
，
在滑动变阻器滑片向上移动过程中（??
）
A.?灯泡L的亮度不变?????????B.?两端的电压变大?????????C.?电流表A2的示数变大?????????D.?电流表的示数变大
2.光敏电阻的阻值随光照强度的增大而减小。如图所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是（??
）
A.?电流表和电压表的示数均变小?????????????????????????????B.?电流表和电压表的示数均变大
C.?电流表的示数变小，电压表的示数变大???????????????D.?电流表的示数数大，电压表的示数变小
3.如图所示的电路中,电源电压不变,
R1为定值电阻,开关S闭合后,滑动变阻器滑片P向右移动时,下列说法正确的是（?
?）
?
A.?电流表示数变小,电压表与电流表示数之比变大????B.?电流表示数变大,电压表与电流表示数之比不变
C.?电流表示数变小,电压表与电流表示数之比不变????D.?电压表示数变大,电压表与电流表示数之比变大
4.如图所示的电路，滑动变阻器的滑片向左滑动的过程中，电流表和电压表的示数变化是（
??）
A.?电流表示数变小，电压表示数变大??????????????????????B.?电流表、电压表示数都变大
C.?电流表示数变大，电压表示数变小??????????????????????D.?电流表、电压表示数都变小

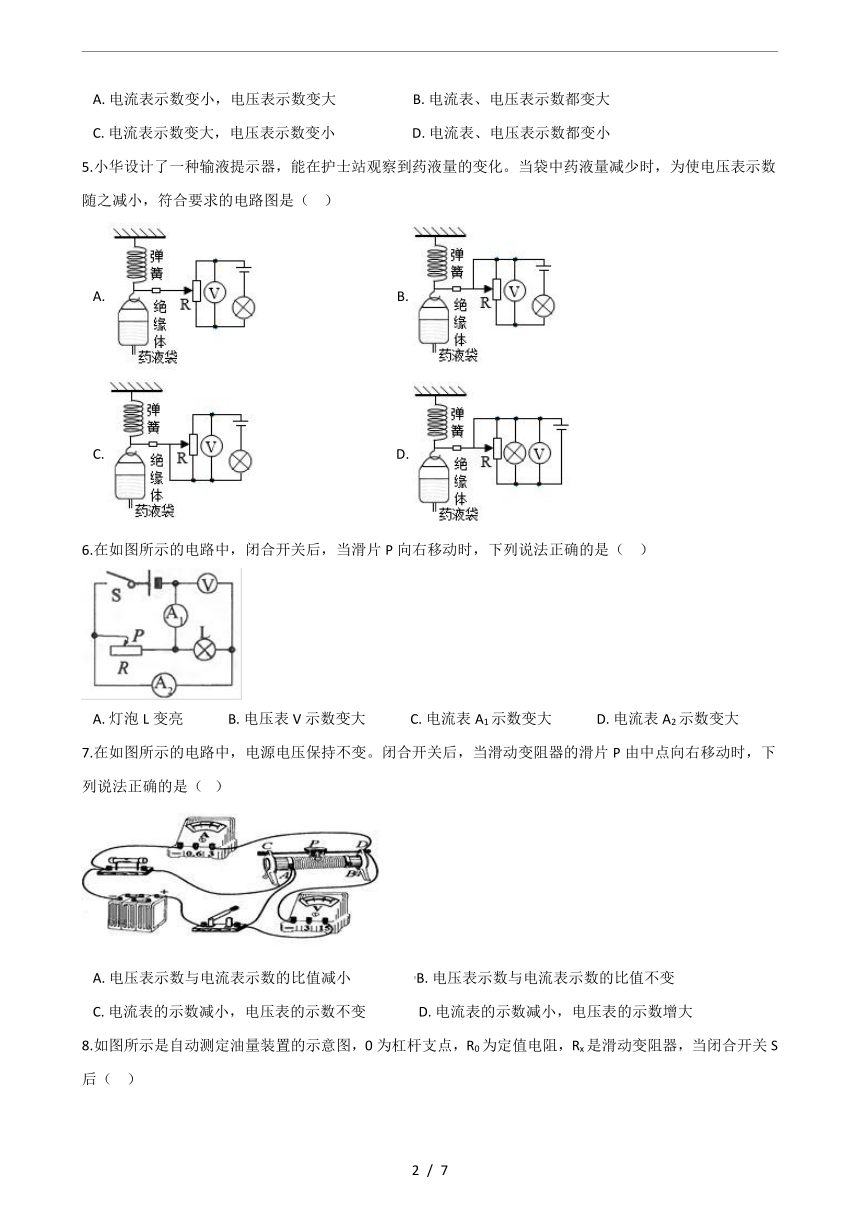

5.小华设计了一种输液提示器，能在护士站观察到药液量的变化。当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是（??
）
A.?????????????????????????????????????????B.?
C.?????????????????????????????????????????D.?
6.在如图所示的电路中，闭合开关后，当滑片P向右移动时，下列说法正确的是（??
）
A.?灯泡L变亮?????????????B.?电压表V示数变大?????????????C.?电流表A1示数变大?????????????D.?电流表A2示数变大
7.在如图所示的电路中，电源电压保持不变。闭合开关后，当滑动变阻器的滑片P由中点向右移动时，下列说法正确的是（?
）
A.?电压表示数与电流表示数的比值减小??????????????????B.?电压表示数与电流表示数的比值不变
C.?电流表的示数减小，电压表的示数不变???????????????D.?电流表的示数减小，电压表的示数增大

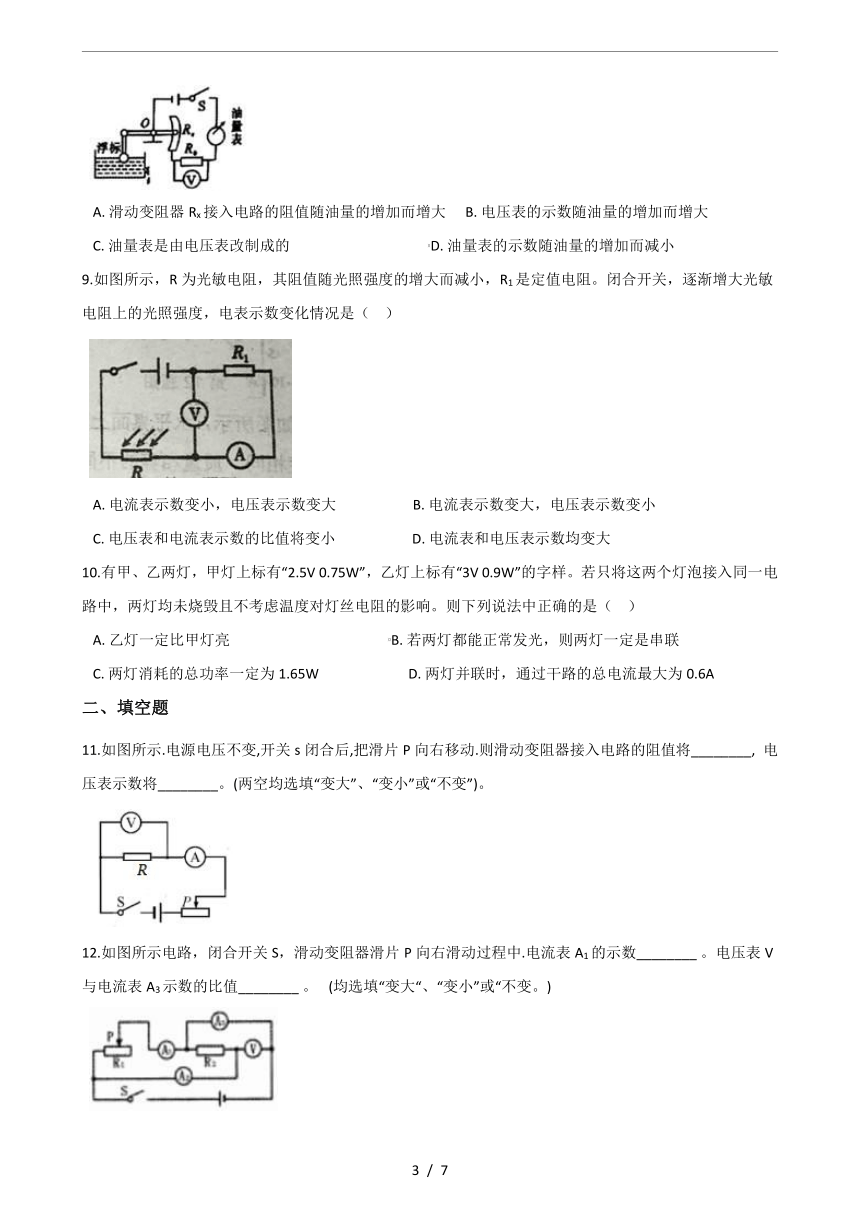

8.如图所示是自动测定油量装置的示意图，0为杠杆支点，R0为定值电阻，Rx是滑动变阻器，当闭合开关S后（
??）
A.?滑动变阻器Rx接入电路的阻值随油量的增加而增大?????B.?电压表的示数随油量的增加而增大
C.?油量表是由电压表改制成的????????????????????????????????????????D.?油量表的示数随油量的增加而减小
9.如图所示，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻。闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是（
??）
A.?电流表示数变小，电压表示数变大??????????????????????B.?电流表示数变大，电压表示数变小
C.?电压表和电流表示数的比值将变小??????????????????????D.?电流表和电压表示数均变大
10.有甲、乙两灯，甲灯上标有“2.5V
0.75W”，乙灯上标有“3V
0.9W”的字样。若只将这两个灯泡接入同一电路中，两灯均未烧毁且不考虑温度对灯丝电阻的影响。则下列说法中正确的是（??
）
A.?乙灯一定比甲灯亮??????????????????????????????????????????????B.?若两灯都能正常发光，则两灯一定是串联
C.?两灯消耗的总功率一定为1.65W??????????????????????????D.?两灯并联时，通过干路的总电流最大为0.6A
二、填空题
11.如图所示.电源电压不变,开关s闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将________,
电压表示数将________。(两空均选填“变大”、“变小”或“不变”)。
12.如图所示电路，闭合开关S，滑动变阻器滑片P向右滑动过程中.电流表A1的示数________?。电压表V与电流表A3示数的比值________?。?
(均选填“变大“、“变小”或“不变。)
13.如图所示的电路，电源电压保持不变，闭合开关S，当滑动变阻器R2的滑片P向右滑动时，电流表A1的示数________，电压表V的示数与电流表A2的示数的乘积________。（选填“变大”“变小”或“不变”）
14.如图所示的电路中，电源电压不变，R1
为定值电阻，开关
S
闭合后，滑动变阻器
R2
滑片向右移动时，电流表的示数________，电压表的示数________，R2
两端的电压________（选填“变大”、“变小”或“不变”）。
15.图甲为某种金属导体的电阻R随温度T变化的图线．如果用这种金属导体做成测温探头，再将它连入如图乙所示的电路中，闭合开关S后，当温度从T1变化到T2时，电流表示数会________(填“变大”“变小”或“不变”)．
16.如图所示的电路中，电源电压保持不变，滑动变阻器接入电路的是________段，当滑片P向下滑动时．电路中的电阻________，电流表示数________（填“变大”、“变小”或“不变”），灯的亮度________．（填“变暗”、“变亮”或“不变”）
17.成绵乐高铁开通以来，极大地促进了沿线经济发展，为保障列车安全运行，列车上安装有烟雾报警装置。如图所示是列车上烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，电流表示数________，电压表示数________。（选填“增大”、“减小”或“不变”）
18.如图所示的电路，电源电压恒为9V，电压表量程为0～6V，滑动变阻器R的规格为30Ω
1A”，灯泡L标有“6V
3W“字样。闭合开关S，滑动变阻器的滑片P移动时，要求两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，在全部满足以上条件的情况下，电流表的量程应选________最恰当（选填“0～0.6A”或“0﹣3A“），滑动变阻器接人电路中的最小阻值应为________Ω；电路中电流的最小值应为________A。
三、综合题
19.如图所示是一种自动测定油箱内油面高度的装置．
（1）图中R是电学中的________；
（2）油量表是用________表改装的；
（3）当油箱中的浮标向上运动时，R的电阻值将________（填“增大”或
“减小”），对电流的阻碍作用将________（填“增大”或“减小”），此时电路中的电流将________．（填“增大”或“减小”）
20.如图甲所示，电源两端电压保持不变，L是标有“6V
3.6W”的小灯泡，通过它的电流和它两端的电压关系如图乙所示，R0为定值电阻。当开关S、S1、S2都闭合，且滑动变阻器的滑片位于a端时，小灯泡恰好正常发光，此时R0消耗的功率为P1；当S、S1闭合，S2断开，滑动变阻器的滑片滑到中点时，电流表的示数为0.5A；当S、S2闭合，S1断开，滑动变阻器的滑片滑到b端时，R0消耗的功率为P2
，
且P1：P2=9：4，求：
（1）小灯泡正常发光时的电阻；
（2）滑动变阻器的最大阻值；
（3）定值电阻R0的阻值。
参考答案
一、选择题
1.
A
2.
C
3.
C
4.
C
5.
C
6.
C
7.
C
8.
B
9.
D
10.
B
二、填空题
11.
变大；变小
12.
变小；变大
13.
变小；不变
14.
变小；变小；变大
15.
变小
16.aP；变大；变小；变暗
17.减小；增大
18.0～0.6A；6；0.25
三、综合题
19.（1）滑动变阻器
（2）电流
（3）减小；减小；增大
20.（1）解:由图乙可知，小灯泡正常发光时，通过灯泡的电流为0.6A，
由
可得，小灯泡正常发光时的电阻
答：小灯泡正常发光时的电阻为10Ω
（2）解:当开关S、S1、S2都闭合，且滑动变阻器的滑片位于a端时，滑动变阻器连入电路的阻值为零，小灯泡L与R0并联，小灯泡恰好正常发光，所以电源电压U=UL额=6V；
当S、S1闭合，S2断开，滑动变阻器与小灯泡串联，电路中电流为0.5A，由图乙可知，此时小灯泡两端的电压为UL’=4V
，所以滑动变阻器两端的电压U滑=6V-4V=2V，
由
可得，滑动变阻器此时的阻值为
。
所以滑动变阻器的最大阻值为：R最大=2×4Ω=8Ω
答：滑动变阻器的最大阻值为8Ω；
（3）解:当S、S2闭合，S1断开，滑动变阻器的滑片滑到b端时，滑动变阻器的阻值最大，且与R0串联，所以
…………………①
…………………②
联立①②可得，R0=16Ω
答：定值电阻R0的阻值为16Ω
