人教版九年级上册物理16.4-变阻器-同步测试(含答案)

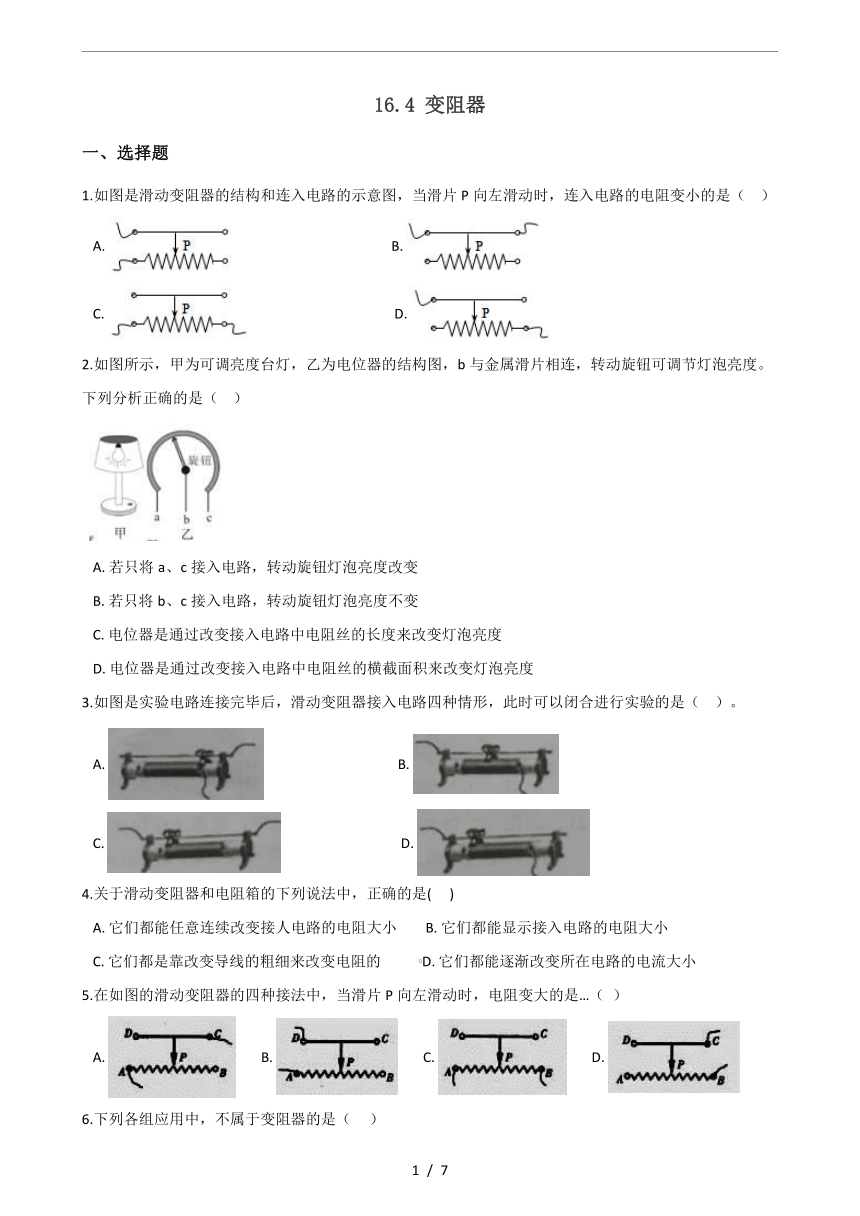

16.4
变阻器
一、选择题
1.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（??
）
A.???????????????????????????????????????????????B.?
C.???????????????????????????????????????????D.?
2.如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（??
）
A.?若只将a、c接入电路，转动旋钮灯泡亮度改变
B.?若只将b、c接入电路，转动旋钮灯泡亮度不变
C.?电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
D.?电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
3.如图是实验电路连接完毕后，滑动变阻器接入电路四种情形，此时可以闭合进行实验的是（
??）。
A.????????????????????????????????????????B.?
C.????????????????????????????????????D.?
4.关于滑动变阻器和电阻箱的下列说法中，正确的是(???
)
A.?它们都能任意连续改变接人电路的电阻大小????????B.?它们都能显示接入电路的电阻大小
C.?它们都是靠改变导线的粗细来改变电阻的???????????D.?它们都能逐渐改变所在电路的电流大小
5.在如图的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变大的是…（
）
A.????????B.????????C.????????D.?

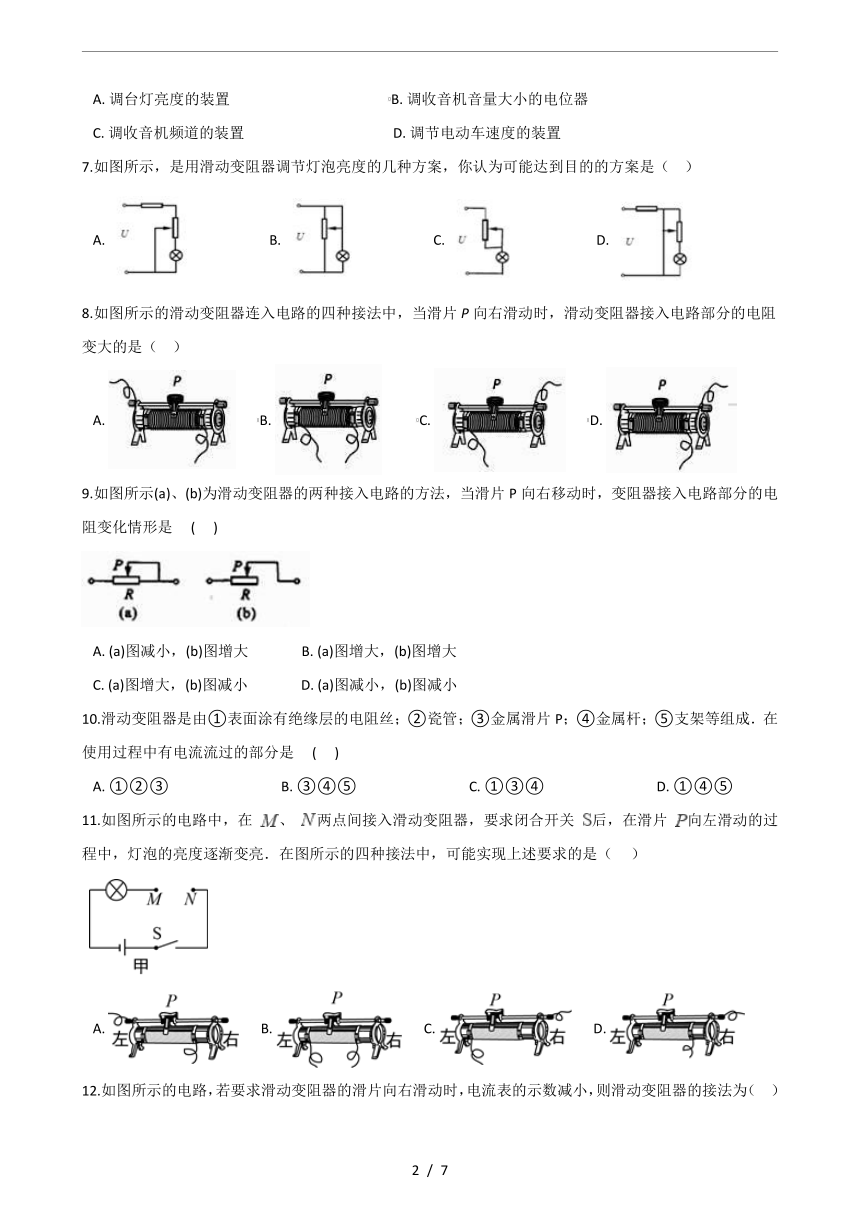

6.下列各组应用中，不属于变阻器的是（???
）
A.?调台灯亮度的装置??????????????????????????????????????????????B.?调收音机音量大小的电位器
C.?调收音机频道的装置???????????????????????????????????????????D.?调节电动车速度的装置
7.如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（??
）
A.?????????????????????????B.?????????????????????????C.?????????????????????????D.?
8.如图所示的滑动变阻器连入电路的四种接法中，当滑片P向右滑动时，滑动变阻器接入电路部分的电阻变大的是（??
）
A.???????B.???????????C.???????D.?
9.如图所示(a)、(b)为滑动变阻器的两种接入电路的方法，当滑片P向右移动时，变阻器接入电路部分的电阻变化情形是???
(???
)
A.?(a)图减小，(b)图增大
B.?(a)图增大，(b)图增大
C.?(a)图增大，(b)图减小
D.?(a)图减小，(b)图减小
10.滑动变阻器是由①表面涂有绝缘层的电阻丝；②瓷管；③金属滑片P；④金属杆；⑤支架等组成．在使用过程中有电流流过的部分是???
(???
)
A.?①②③????????????????????????????????B.?③④⑤????????????????????????????????C.?①③④????????????????????????????????D.?①④⑤
11.如图所示的电路中，在
、
两点间接入滑动变阻器，要求闭合开关
后，在滑片
向左滑动的过程中，灯泡的亮度逐渐变亮．在图所示的四种接法中，可能实现上述要求的是（???
）
A.???????B.???????C.???????D.?
12.如图所示的电路，若要求滑动变阻器的滑片向右滑动时，电流表的示数减小，则滑动变阻器的接法为（??
）

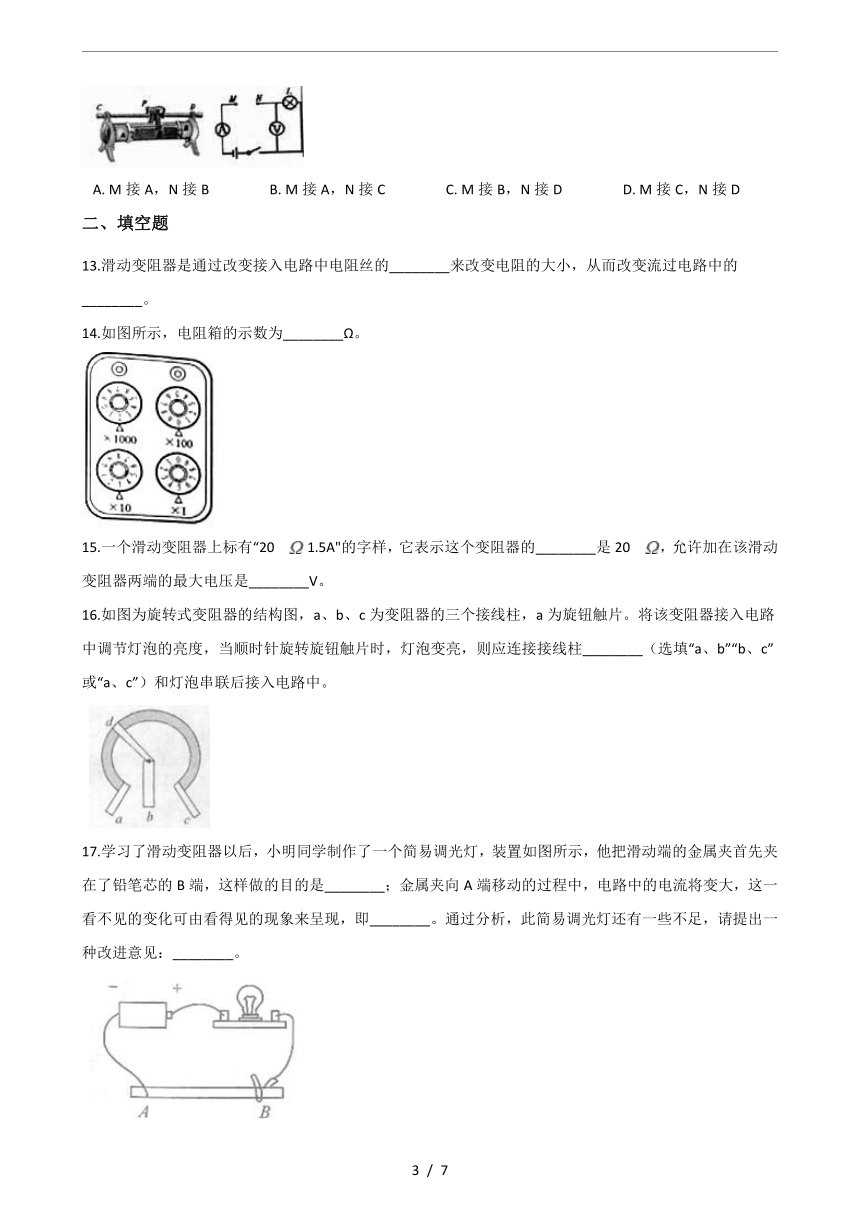

A.?M接A，N接B?????????????????B.?M接A，N接C?????????????????C.?M接B，N接D?????????????????D.?M接C，N接D
二、填空题
13.滑动变阻器是通过改变接入电路中电阻丝的________来改变电阻的大小，从而改变流过电路中的________。
14.如图所示，电阻箱的示数为________Ω。
15.一个滑动变阻器上标有“20
?1.5A"的字样，它表示这个变阻器的________是20
，允许加在该滑动变阻器两端的最大电压是________V。
16.如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，a为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱________（选填“a、b”“b、c”或“a、c”）和灯泡串联后接入电路中。
17.学习了滑动变阻器以后，小明同学制作了一个简易调光灯，装置如图所示，他把滑动端的金属夹首先夹在了铅笔芯的B端，这样做的目的是________；金属夹向A端移动的过程中，电路中的电流将变大，这一看不见的变化可由看得见的现象来呈现，即________。通过分析，此简易调光灯还有一些不足，请提出一种改进意见：________。
18.如图所示，一个滑动变阻器的铭牌上标有“10Ω，2A”，10Ω代表的含义是________。当滑动变阻器的滑片P向右移动时，小灯泡的亮度会变________（填“变亮”，“变暗”，“不变”）。
19.滑动变阻器是通过改变电阻丝接入电路的________
来改变接入电路的电阻值，从而改变电路中的电流。一个标有“10Ω
2A”的滑动变阻器，它的阻值变化范围是________
Ω。
20.如图所示的电路，若将滑动变阻器的B、D两接线柱分别与M、N相连接，则开关S闭合前，应将变阻器的滑片滑到变阻器的________端，使用时，若将滑片向右移动，则电路中的电流将变________，此时小灯泡亮度将变________．若要使滑动变阻器的滑片P向A端滑动时小灯泡变亮，那么应将滑动变阻器的接线柱________接在电路的MN两端．
21.如图所示，电动自行车是一种非常方便快捷的交通工具．旋转右手的“调速”把手，发现电动机带动后轮的转速会发生改变，与这个“调速”把手联动的电路元件实质是一个________．
三、实验探究题
22.用滑动改变小灯泡亮度的实验
（1）按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片P向右移动时灯会变亮，请以笔画线代替导线把电路的连接起来。
（2）在接线过程中，开关应处于________状态；
（3）闭合开关前，滑动变阻器的滑片应移到________端（A/B）；
23.如图为“用滑动变阻器改变电流”的实验．
（1）在闭合开关前，滑片P应移动到最________端（选填“左”或“右”）.???
（2）滑片向A端滑动时，小灯泡________（选填“变亮”，“变暗”或“不变”）???
（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是________.
四、综合题
24.如图所示的电路中，M、N，是两个接线柱，准备连接滑动变阻器．
?
（1）当A接M，D接N时，滑片向右移，连入电路的电阻将________；???
（2）当A接M，C接N时，滑片向左移，连入电路的电阻将________；???
（3）当A接M，B接N时，滑片向右移，连入电路的电阻将________；???
（4）当B接M，D接N时，滑片向左移，连入电路的电阻将________．
25.请回答下列有关滑动变阻器的问题．
（1）写出图甲中各字母所代表的部件名称．
（a）A，B，C，D是________；
（b）E是________，其表面涂有________；
（c）F是________，它的电阻可忽略不计；
（c）G是________
（e）P是________，它与E接触的地方是相连的；
（f）H是________，它是________（填“导体”或“绝缘体”）．
（2）滑动变阻器的工作原理是：通过改变滑动变阻器接入电路的电阻线的________，来改变电阻的大小．
（3）图乙是滑动变阻器的结构示意图．
（a）当A、C两个接线柱接入电路时，则线圈中接入电路的电阻线是：________部分；如果
滑动片P向右移动，则接入电路的电阻线变________，接入电路的电阻变________；
（b）如果将C，D两个接线柱接入电路时，相当于一段没有电阻的导线连入电路，将________
（填“能”或“不能”）改变电路的电阻；
（c）当A、B两个接线柱接入电路时，不管如何移动滑动片P，电阻线AB始终________
（填“全部”或“部分”）接入电路，相当于接入一个定值电阻，也起不到改变电阻的作用；
（d）要把滑动变阻器正确接入电路，且能起到改变电阻的作用，通常有四种接线方法，
分别是将________和________、________和________、________和________或________和________接线柱接入电路中．
（4）滑动变阻器的符号是________．
（5）某滑动变阻器的铭牌上标有“电阻200Ω”电流1
A”的字样，其中
“电阻200Ω”表示________；
“电流1
A”表示________．
参考答案
一、选择题
1.
A
2.
C
3.
D
4.
D
5.
D
6.
C
7.
C
8.C
9.B
10.C
11.C
12.
B
二、填空题
13.
长度；电流
14.
2035
15.
最大阻值；30
16.
b、c
17.
保护电路；小灯泡变亮；应在电路中安装一个开关
18.滑动变阻器可接入电路中的最大电阻是10Ω；变暗???
19.长度（长短）；0-10
20.A；大；亮；AC或AD
21.变阻器
三、实验探究题
22.（1）解:如图所示:
（2）断开（3）A???
23.（1）左（2）变暗
（3）滑动变阻器接入的是下面两个接线柱
四、综合题
24.（1）变大（2）变小（3）不变（4）变大
25.（1）接线柱；线圈；绝缘层；金属棒；滑动头；滑片；瓷筒；绝缘体
（2）长度
（3）AP；长；大；不能；全部；A；C；A；D；B；C；B；D
（4）
（5）这个变阻器接入电路的最大电阻值是200Ω，电阻的变化范围是0～200Ω；这个变阻器允许通过的最大电流是1A
