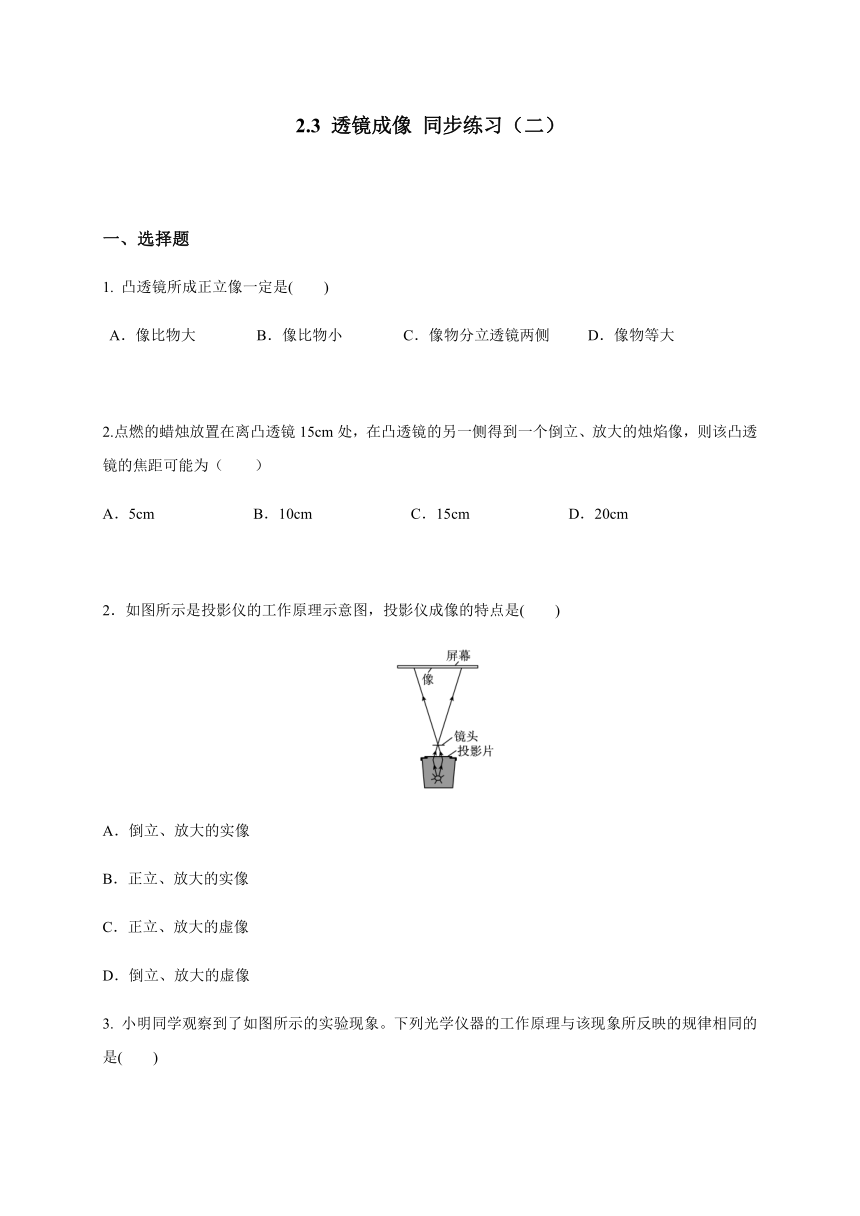

2.3 透镜成像 （二）—沪教版（上海）八年级物理上册同步测试

2.3
透镜成像
同步练习（二）
一、选择题
1.
凸透镜所成正立像一定是(
)
A．像比物大
B．像比物小
C．像物分立透镜两侧
D．像物等大
2.点燃的蜡烛放置在离凸透镜15cm处，在凸透镜的另一侧得到一个倒立、放大的烛焰像，则该凸透镜的焦距可能为（　　）
A．5cm
B．10cm
C．15cm
D．20cm
2．如图所示是投影仪的工作原理示意图，投影仪成像的特点是(　　)
A．倒立、放大的实像
B．正立、放大的实像
C．正立、放大的虚像
D．倒立、放大的虚像
3.

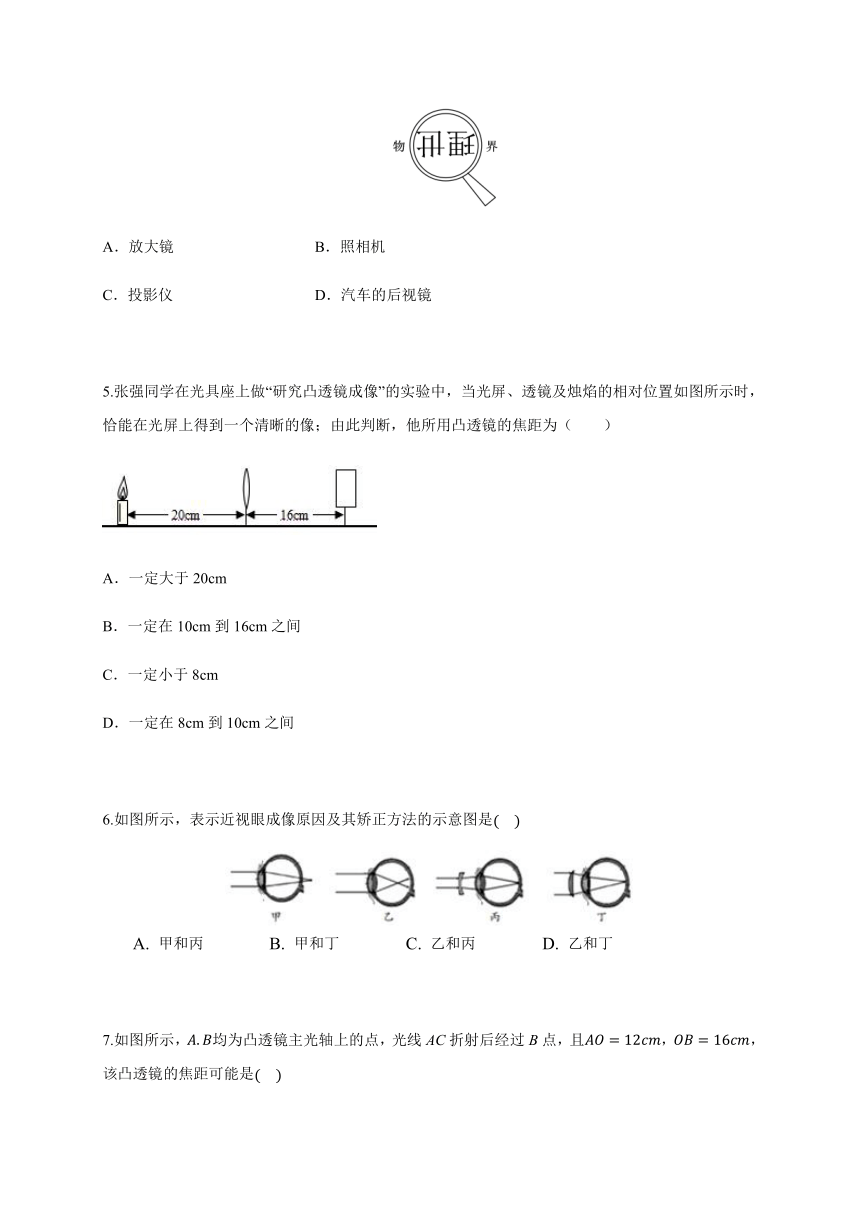

小明同学观察到了如图所示的实验现象。下列光学仪器的工作原理与该现象所反映的规律相同的是(　　)
A．放大镜
B．照相机
C．投影仪
D．汽车的后视镜
5.张强同学在光具座上做“研究凸透镜成像”的实验中，当光屏、透镜及烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像；由此判断，他所用凸透镜的焦距为（　　）
A．一定大于20cm
B．一定在10cm到16cm之间
C．一定小于8cm
D．一定在8cm到10cm之间
6.如图所示，表示近视眼成像原因及其矫正方法的示意图是
A.
甲和丙
B.
甲和丁
C.
乙和丙
D.
乙和丁

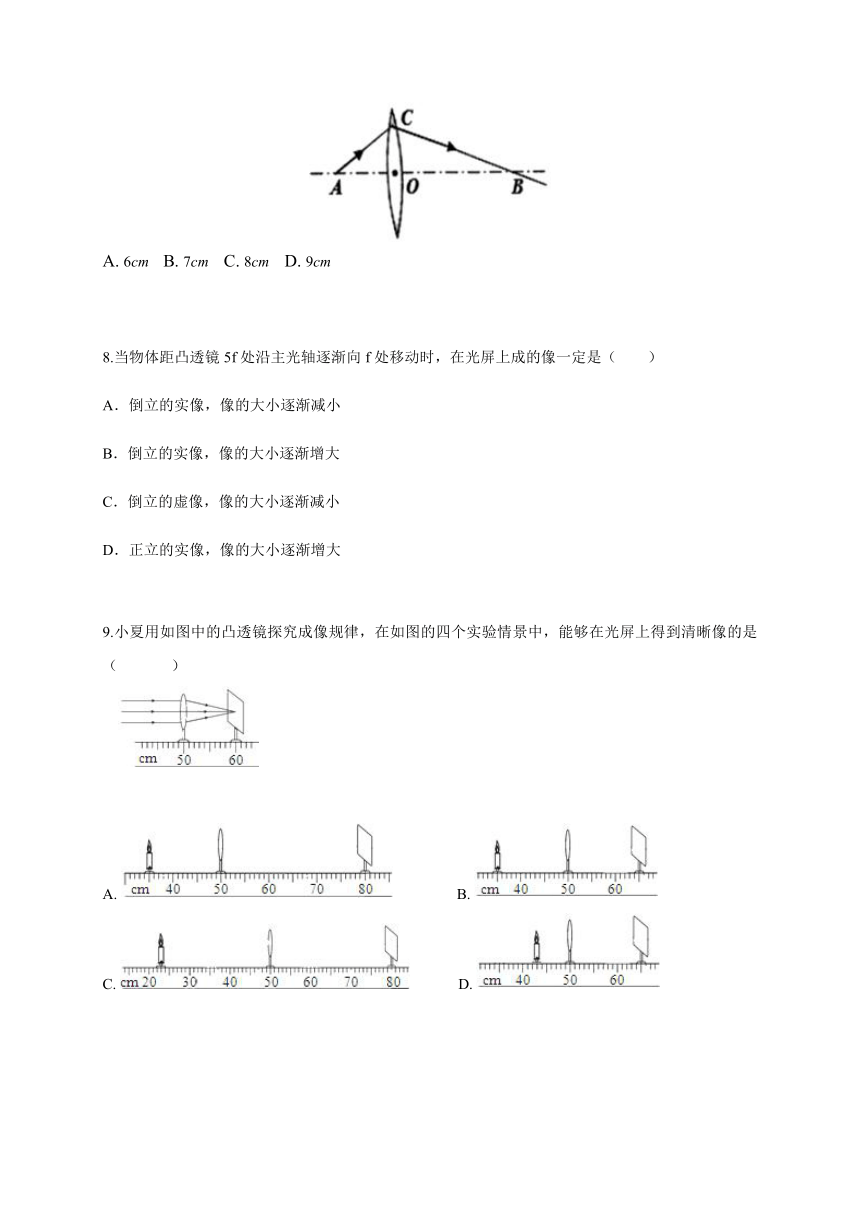

7.如图所示，均为凸透镜主光轴上的点，光线AC折射后经过B点，且，，该凸透镜的焦距可能是
A.
6cm
B.
7cm
C.
8cm
D.
9cm
8.当物体距凸透镜5f处沿主光轴逐渐向f处移动时，在光屏上成的像一定是（　　）
A．倒立的实像，像的大小逐渐减小
B．倒立的实像，像的大小逐渐增大
C．倒立的虚像，像的大小逐渐减小
D．正立的实像，像的大小逐渐增大
9.小夏用如图中的凸透镜探究成像规律，在如图的四个实验情景中，能够在光屏上得到清晰像的是（
）
A.??????????????B.??
C.??????????D.??

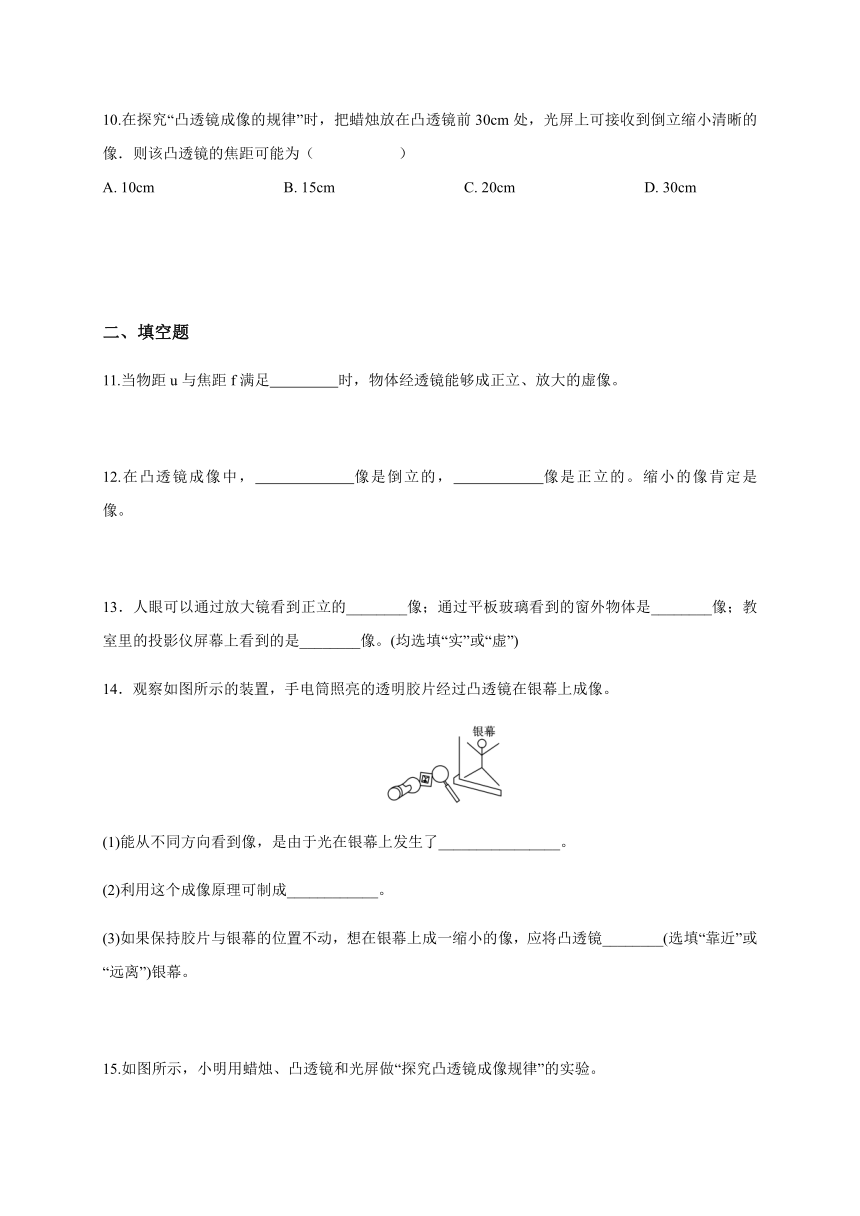

10.在探究“凸透镜成像的规律”时，把蜡烛放在凸透镜前30cm处，光屏上可接收到倒立缩小清晰的像．则该凸透镜的焦距可能为（　　
）
A.?10cm?
?
?
?????????????????????????B.?15cm?
?
?
?????????????????????????C.?20cm?
?
?
?????????????????????????D.?30cm?
?
?
填空题
11.当物距u与焦距f满足
时，物体经透镜能够成正立、放大的虚像。
12.在凸透镜成像中，
像是倒立的，
像是正立的。缩小的像肯定是
像。
13．人眼可以通过放大镜看到正立的________像；通过平板玻璃看到的窗外物体是________像；教室里的投影仪屏幕上看到的是________像。(均选填“实”或“虚”)
14．观察如图所示的装置，手电筒照亮的透明胶片经过凸透镜在银幕上成像。
(1)能从不同方向看到像，是由于光在银幕上发生了________________。
(2)利用这个成像原理可制成____________。
(3)如果保持胶片与银幕的位置不动，想在银幕上成一缩小的像，应将凸透镜________(选填“靠近”或“远离”)银幕。
15.如图所示，小明用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验。
（1）凸透镜的焦距是10cm，当烛焰在图示位置时，移动光屏可以在光屏上得到一个倒立、
的实像。在照相机和投影仪中，成像情况与此类似的是
。（2）实验中，蜡烛越烧越短，光屏上烛焰的像
（选填“向上”、“向下”或“不”）移动。
三、解答题
16.如图1甲所示，小华同学将凸透镜正对着太阳光线，凸透镜的另一侧放一张白纸，移动凸透镜，白纸上得到最小最亮的光斑，测出光斑到凸透镜光心的距离为30cm，接着把凸透镜、蜡烛、光屏依次放在水平桌面上，如图1乙所示。
（1）该凸透镜的焦距为________。
（2）实验时，小华把凸透镜、蜡烛、光屏放在一条直线上，点燃蜡烛，调整烛焰中心、凸透镜光心和光屏中心，使它们大致在同一高度，这样做的目的是________。
（3）如图2所示的情景表明，________影响像的倒正。
17.小王用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律。实验桌上现有A、B两个凸透镜，其中凸透镜A的焦距为50cm，凸透镜B的焦距为10cm。光具座上标尺的刻度范围如图。
（1）小王想探究凸透镜成像的规律，应选用
凸透镜（选填“A”或“B”）。
（2）小王在图中的光具座上，不断改变蜡烛与透镜间的距离，并移动光屏进行实验，所获得的实验数据如表所示。分析实验数据可知：
实验次序
物体到凸透镜的距离u/cm
光屏上像到凸透镜的距离v/cm
光屏上像的大小
1
60
12
缩小
2
30
15
缩小
3
20
20
等大
4
15
30
放大
5
12
60
放大
①从实验次序2、3、4可以看出，当成实像时，物体到凸透镜的距离越短，光屏上像的大小就越
；
②同一凸透镜，成实像时，像距v随物距u的增大而
。
（3）你认为小王同学的实验过程是否全面？请提出你的看法（只需写出一种）。答：
参考答案
1-5
ABACD
6-10
CBBAA
11.u＜f
12.实；虚；实
13.9．虚　虚　实　
14．(1)漫反射　(2)幻灯机(或投影仪)　(3)靠近
15.（1）放大；投影仪
（2）向上
16.（1）30cm（2）使烛焰清晰的像能承接在光屏的中心（3）物距与焦距的关系
17.（1）B（2）①大；②减小（3）不够全面，因为他只记录了像的大小，没有记录像的正倒。
解析：（1）如果选择A透镜，当“研究凸透镜成像的规律”中的u＞2f时，即物距大于100cm，此时f＜v＜2f，即像距大于50cm小于100cm，而实验所用的光具座上标尺的刻度范围是“0～100cm”，所成的像位置超出了光具座的范围，在光屏上不能看到清晰的像。所以不能选A透镜，只能选择B透镜。（2）①表中数据物距越来越小，像距越来越大，像由缩小到等大到放大。②同一凸透镜，成实像时，物距越来越大，像距越来越小，即像距v随物距u的增大而减小。
（3）小王同学的实验过程不够全面，因为他只记录了像的大小，没有记录像的正倒，所以他的记录不全，（或只通过一块凸透镜成像情况，要得到凸透镜成实像的规律，欠普遍性，或只研究了凸透镜成实像的情况，没有研究成虚像的情况）。
