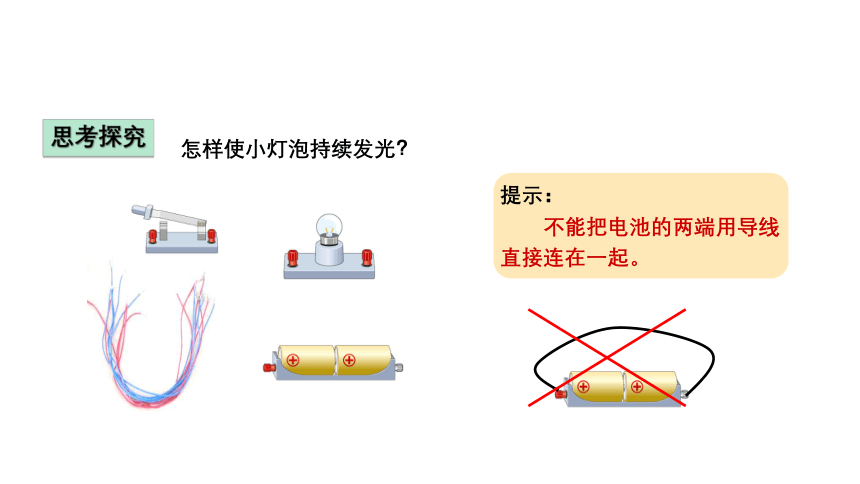

思考探究
提示：
不能把电池的两端用导线直接连在一起。
怎样使小灯泡持续发光？

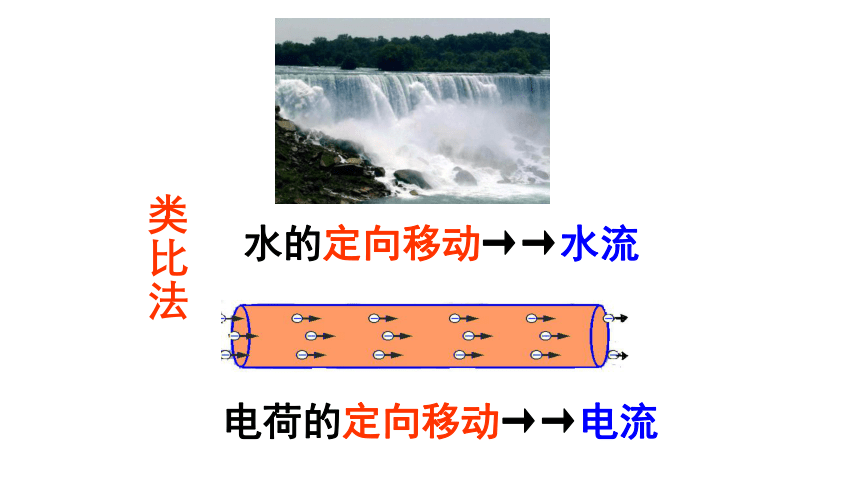

电荷的定向移动→→电流
水的定向移动→→水流
类比法

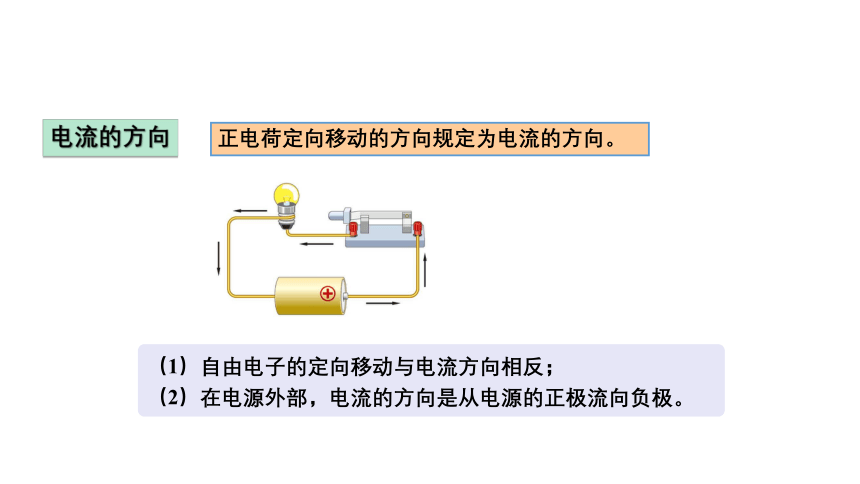

电流的方向
（1）自由电子的定向移动与电流方向相反；
（2）在电源外部，电流的方向是从电源的正极流向负极。
正电荷定向移动的方向规定为电流的方向。

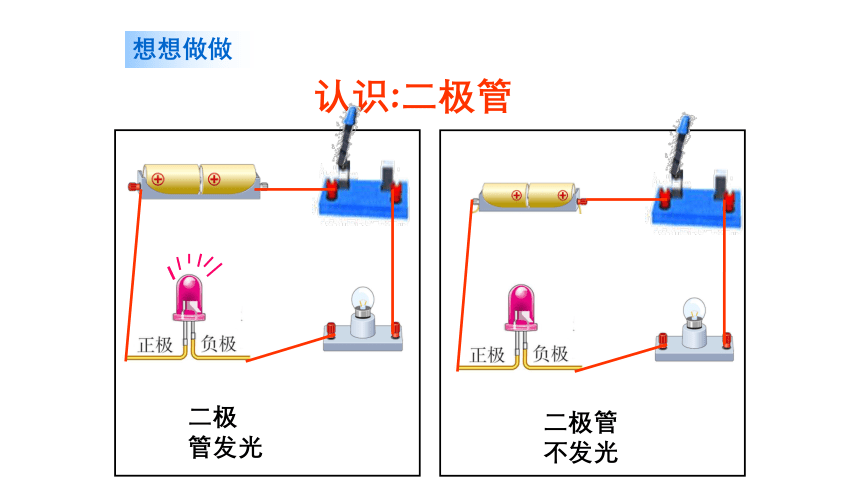

想想做做
二极
管发光
二极管不发光

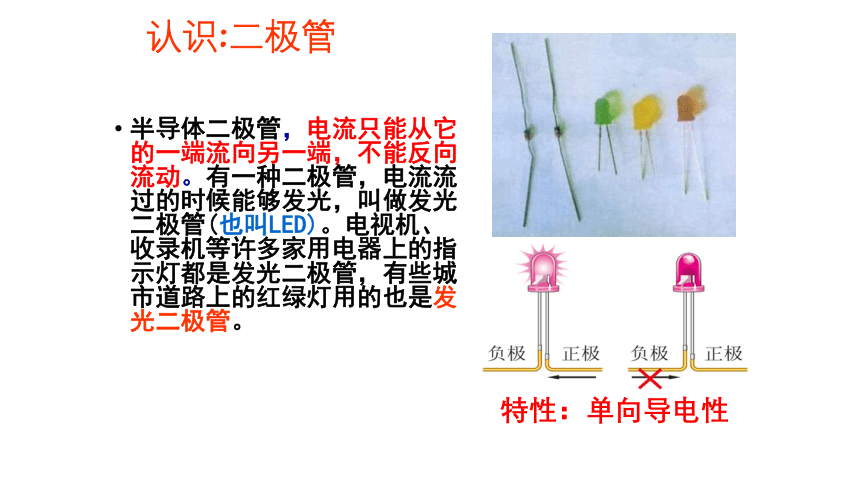

认识:二极管
认识:二极管
半导体二极管，电流只能从它的一端流向另一端，不能反向流动。有一种二极管，电流流过的时候能够发光，叫做发光二极管(也叫LED)。电视机、收录机等许多家用电器上的指示灯都是发光二极管，有些城市道路上的红绿灯用的也是发光二极管。
特性：单向导电性

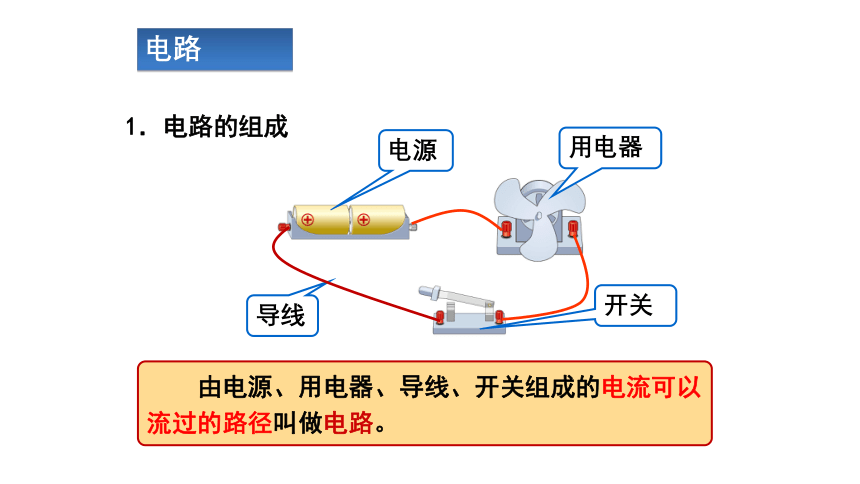

由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
导线
1．电路的组成
电路
用电器
电源
开关

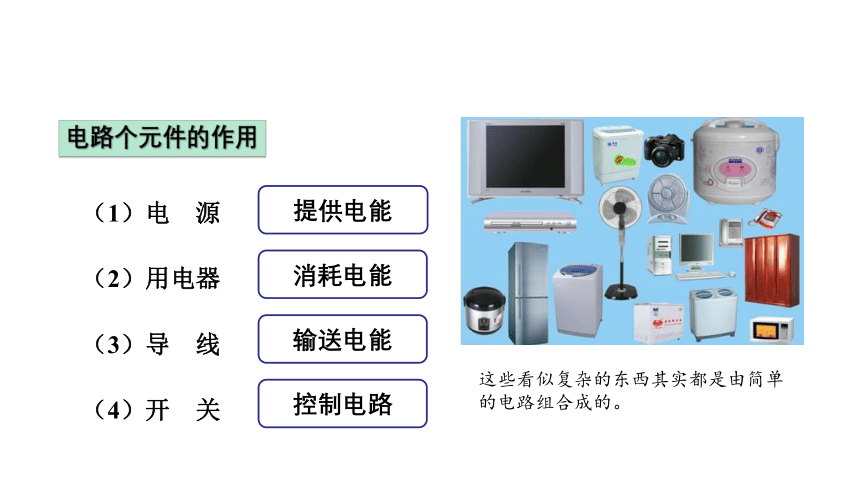

电路个元件的作用
（1）电
源
（2）用电器
（3）导
线
（4）开
关
提供电能
消耗电能
输送电能
控制电路
这些看似复杂的东西其实都是由简单的电路组合成的。

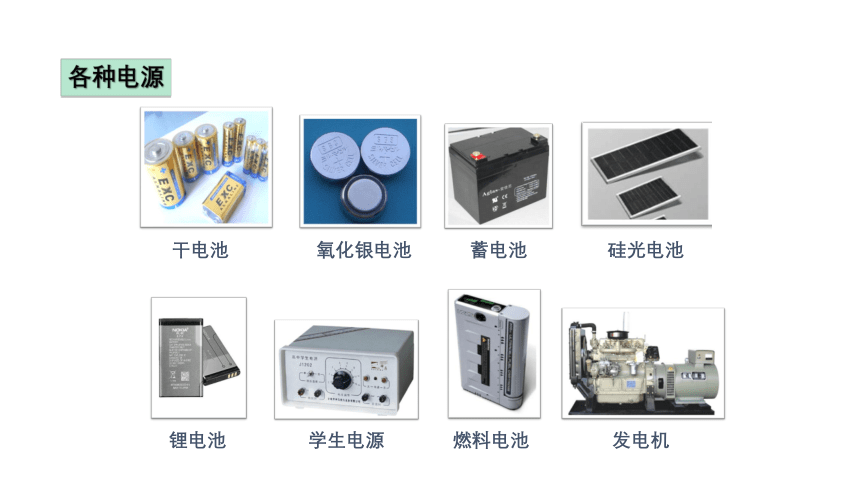

各种电源
干电池
氧化银电池
蓄电池
硅光电池
锂电池
学生电源
燃料电池
发电机
各种开关
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
感应开关
温控开关
各种用电器
电视机
电冰箱
洗衣机
电风扇
台灯
微波炉
电脑
电烤箱
电流和电路
电路图
用符号表示电路连接的图，叫做电路图。
熔断器
发热器
保温指示灯
加热指示灯
电饭锅下的电路，你能看明白这些线是怎么连接的吗？
元件符号
　　整个电路图最好呈长方形，有棱有角，导线要横平竖直。
画电路图的要求
这样呢
　　元件位置安排要适当，分布要均匀
这样画好吗
实物连线图
画电路图的要求
电路图
这样画怎么样
元件位置安排要适当，分布要均匀,
元件不要画在拐角处。
画电路图的要求
　　符号要规范统一，元件位置安排要适当，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直,连接顺序一一对应.
画电路图的要求
以上两图的连接顺序一一对应吗?
电路图
练习:根据实物图画出电路图
实物图
（甲）
（乙）
（丙）
练习:根据实物图画电路图
?断开的电路；
?电路中无电流
?连通的电路；
?电路中有电流,用电器正常工件。
?电源短路：导线接在电源两极；
?把电源烧坏，这种情况是不允许的。
?局部短路：导线接在用电器两端；
?该用电器无电流通过。
2013年12月11日凌晨1时26分，深圳市光明新区公明办事处根竹园社区荣健农副产品批发市场由于电源线短路发生重大火灾，造成16死亡，5人受伤，过火面积1290平方米。
1.下列电路完整无缺的是（
）
（A）
（B）
（C）
（D）
D
试一试
2、画出下面左图的电路图。
L2
L1
L1
L2
3.如图所示，若断开开关S2
、闭合开关S1
，则电路是（
）路；若只闭合开关S2
，则电路是（
）路；若断开开关S
1
、S2
,则电路是（
）路。
S1
S2
通
短
开
