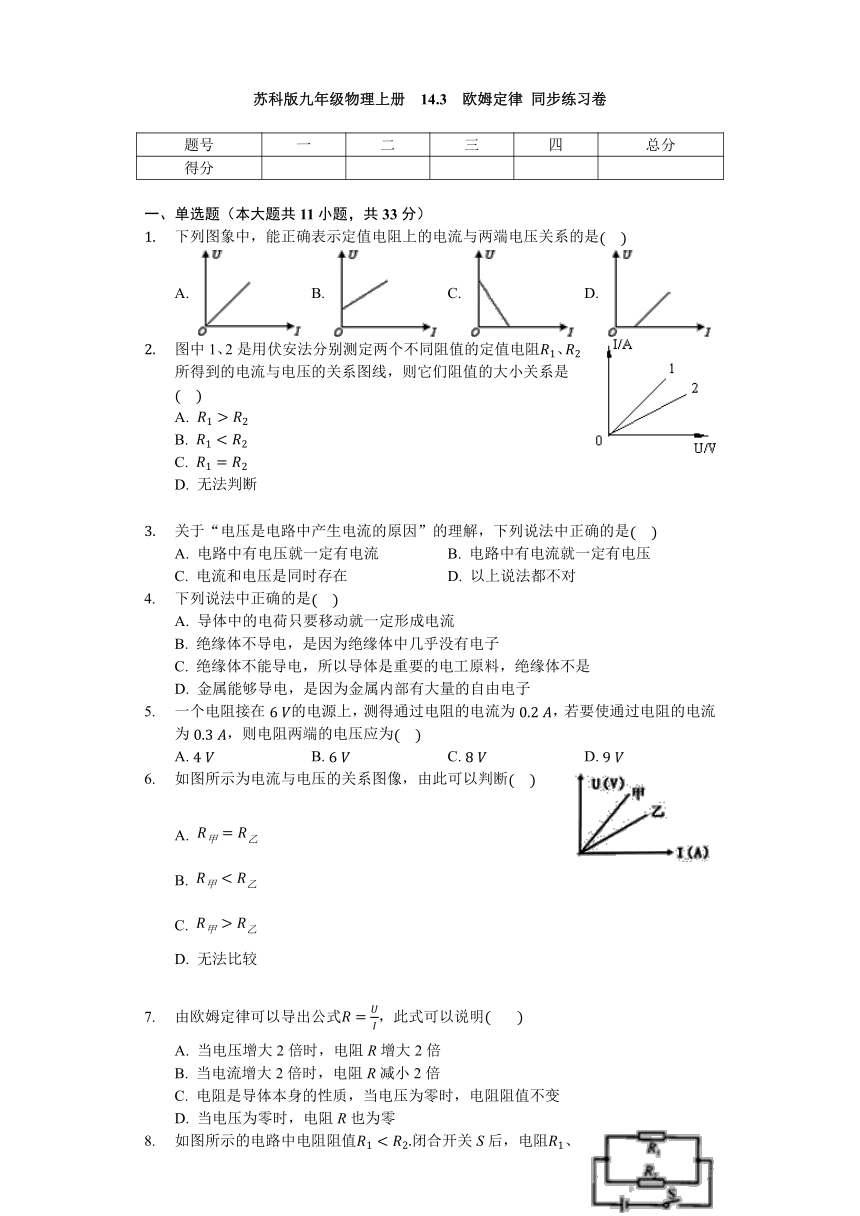

苏科版九年级物理上册 14.3 欧姆定律 同步练习卷（无答案）

苏科版九年级物理上册
14.3
欧姆定律
同步练习卷
题号
一
二
三
四
总分
得分
一、单选题（本大题共11小题，共33分）
下列图象中，能正确表示定值电阻上的电流与两端电压关系的是
A.
B.
C.
D.
图中1、2是用伏安法分别测定两个不同阻值的定值电阻、所得到的电流与电压的关系图线，则它们阻值的大小关系是
A.
B.
C.
D.
无法判断
关于“电压是电路中产生电流的原因”的理解，下列说法中正确的是
A.
电路中有电压就一定有电流
B.
电路中有电流就一定有电压
C.
电流和电压是同时存在
D.
以上说法都不对
下列说法中正确的是
A.
导体中的电荷只要移动就一定形成电流
B.
绝缘体不导电，是因为绝缘体中几乎没有电子
C.
绝缘体不能导电，所以导体是重要的电工原料，绝缘体不是
D.
金属能够导电，是因为金属内部有大量的自由电子
一个电阻接在的电源上，测得通过电阻的电流为，若要使通过电阻的电流为，则电阻两端的电压应为
A.
B.
C.
D.
如图所示为电流与电压的关系图像，由此可以判断
A.
B.
C.
D.
无法比较
由欧姆定律可以导出公式，此式可以说明?????
A.
当电压增大2倍时，电阻R增大2倍
B.
当电流增大2倍时，电阻R减小2倍
C.
电阻是导体本身的性质，当电压为零时，电阻阻值不变
D.
当电压为零时，电阻R也为零

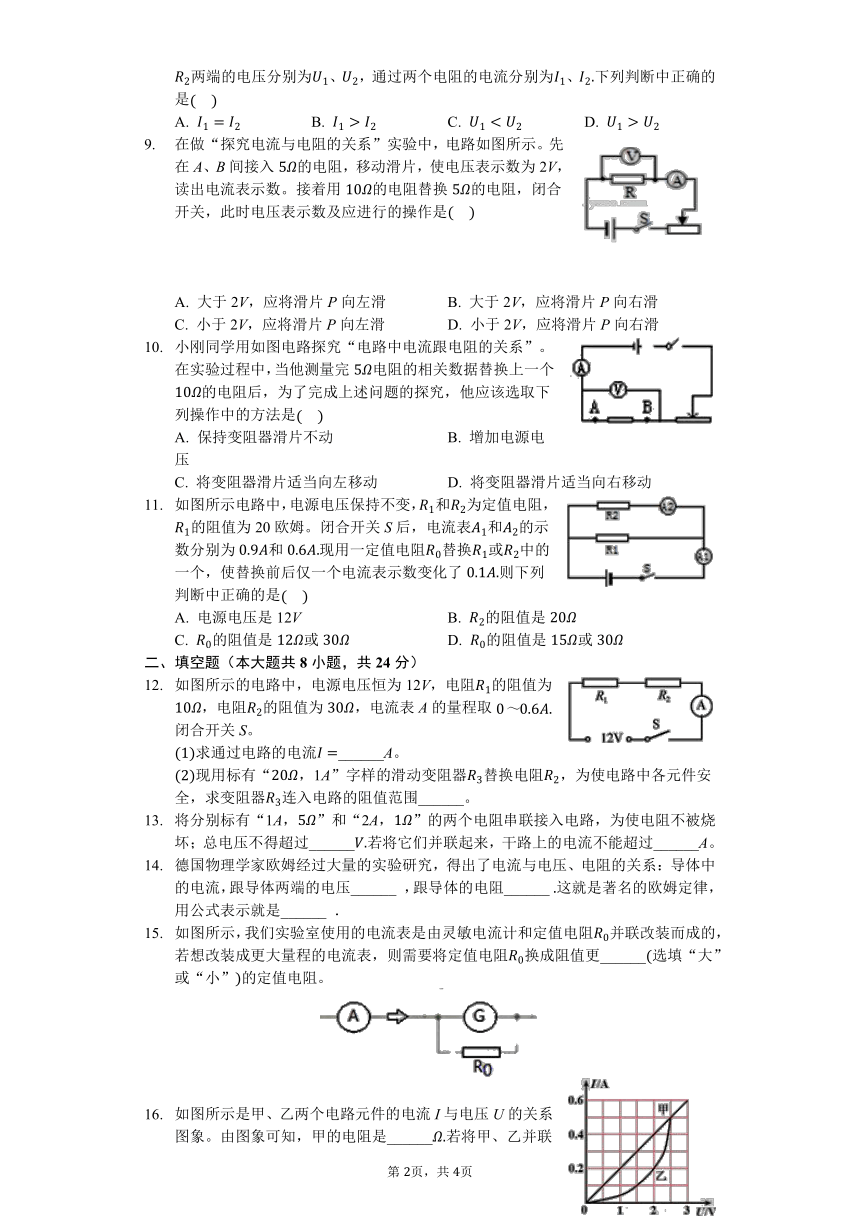

如图所示的电路中电阻阻值闭合开关S后，电阻、两端的电压分别为、，通过两个电阻的电流分别为、下列判断中正确的是
A.
B.
C.
D.
在做“探究电流与电阻的关系”实验中，电路如图所示。先在A、B间接入的电阻，移动滑片，使电压表示数为2V，读出电流表示数。接着用的电阻替换的电阻，闭合开关，此时电压表示数及应进行的操作是????
A.
大于2V，应将滑片P向左滑
B.
大于2V，应将滑片P向右滑
C.
小于2V，应将滑片P向左滑
D.
小于2V，应将滑片P向右滑
小刚同学用如图电路探究“电路中电流跟电阻的关系”。在实验过程中，当他测量完电阻的相关数据替换上一个的电阻后，为了完成上述问题的探究，他应该选取下列操作中的方法是
A.
保持变阻器滑片不动
B.
增加电源电压
C.
将变阻器滑片适当向左移动
D.
将变阻器滑片适当向右移动
如图所示电路中，电源电压保持不变，和为定值电阻，的阻值为20欧姆。闭合开关S后，电流表和的示数分别为和现用一定值电阻替换或中的一个，使替换前后仅一个电流表示数变化了则下列判断中正确的是
A.
电源电压是12V
B.
的阻值是
C.
的阻值是或
D.
的阻值是或
二、填空题（本大题共8小题，共24分）
如图所示的电路中，电源电压恒为12V，电阻的阻值为，电阻的阻值为，电流表A的量程取闭合开关S。
求通过电路的电流______A。
现用标有“，1A”字样的滑动变阻器替换电阻，为使电路中各元件安全，求变阻器连入电路的阻值范围______。
将分别标有“1A，”和“2A，”的两个电阻串联接入电路，为使电阻不被烧坏；总电压不得超过______若将它们并联起来，干路上的电流不能超过______A。
德国物理学家欧姆经过大量的实验研究，得出了电流与电压、电阻的关系：导体中的电流，跟导体两端的电压______
，跟导体的电阻______
这就是著名的欧姆定律，用公式表示就是______
．
如图所示，我们实验室使用的电流表是由灵敏电流计和定值电阻并联改装而成的，若想改装成更大量程的电流表，则需要将定值电阻换成阻值更______选填“大”或“小”的定值电阻。
如图所示是甲、乙两个电路元件的电流I与电压U的关系图象。由图象可知，甲的电阻是______若将甲、乙并联后接在电压为2V的电源两端，干路中的电流是______A.若将甲、乙串联后接在另一个电源两端，电路中的电流是，另一电源的电压为______V。
两个电阻和串联在电路中，电阻和的电阻之比为4：3，则电阻和的两端电压之比为______；通过和的电流之比为______。
如图是“探究电流与电阻的关系”的电路图。将的定值电阻接入图中A、B两点间，正确操作后，电流表的示数为接下来的操作是：断开开关，将的定值电阻更换为的定值电阻，再将滑动变阻器的滑片P移到最______选填“左”或“右”端，然后闭合开关，移动滑片P，使电压表的示数为______V时，读出电流表的示数。
欧姆定律是由物理学家欧姆在19世纪初期作了大量实验，归纳得出的．欧姆定律的符号表达式是______
，公式中的三个符号是：______
表示电压，单位是伏特；I表示______
，单位是安培；R表示电阻，单位是______
．
三、实验探究题（本大题共3小题，共28分）
小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为、、、。
请根据图甲将图乙所示的实物电路连接完整导线不允许交叉。
小明连好电路后闭合开关，发现电流表无示数，电压表有明显的偏转，电路中可能的故障是__________
A.定值电阻断路??
电流表断路?
电压表短路????
滑动变阻器断路
排除故障后，小明重新进行了实验，实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。
由图象可以得出结论：电压一定时，
________________________________。
上述实验中，小明用的电阻做完实验后，换阻值为的电阻接入电路，闭合开关，向_______填“A”或“B”端移动滑片，使电压表示数为______V时，读出电流表的示数。
小梦选用2节干电池、开关、导线7根、电流表、电压表、定值电阻探究了通过导体的电流与导体两端电压的关系．
为了能准确得出实验结论，还缺少了一个很重要的器材是______
请你帮他在虚线框中画出实验电路图．
?
实验中小梦将获得的几组数据记录在表中，其中漏填的数据应该为______
分析数据可以得出的结论是______
．
图甲为小红同学设计的“探究电流与电阻关系”的电路图
连接电路时开关应______，并将滑动变阻器的滑片P移至最______选填“左”或“右”端。
当小红同学闭合开关后，发现电流表无示数，而电压表有示数且大小接近电源电压，则电路中出现的故障可能是______，若电流表有示数而电压表无示数，则电路中出现的故障可能是______假设除定值电阻Rx可能发生故障外，其他元件完好。
排除故障后，移动滑动变阻器滑片P，当电压表示数为2V时，记下电流表示数。当将原来的电阻换成的电阻后，电压表示数如图乙所示。要使电压表示数保持______V不变，应将滑动变阻器的滑片P向______选填“左”或“右”端移动。
四、计算题（本大题共2小题，共15分）
如图所示电路中，闭合开关S后，电流表、的示数分别为和，电压表的示数为，求：
通过、的电流、；
电源电压U。
在“探究电流与电阻的关系”的实验时，小阳及同学做出了以下猜想：
A、电流与电阻成正比?B、电流与电阻成反比?C、电流与电阻无关
小阳的猜想是B，他猜想的依据是______；如图是此实验的电路图，其中滑动变阻器的作用是______；
______。
