第十五章 电路专题练习课件（47张PPT）

第十五章
电路、串联和并联
人教版 九年级专题练习

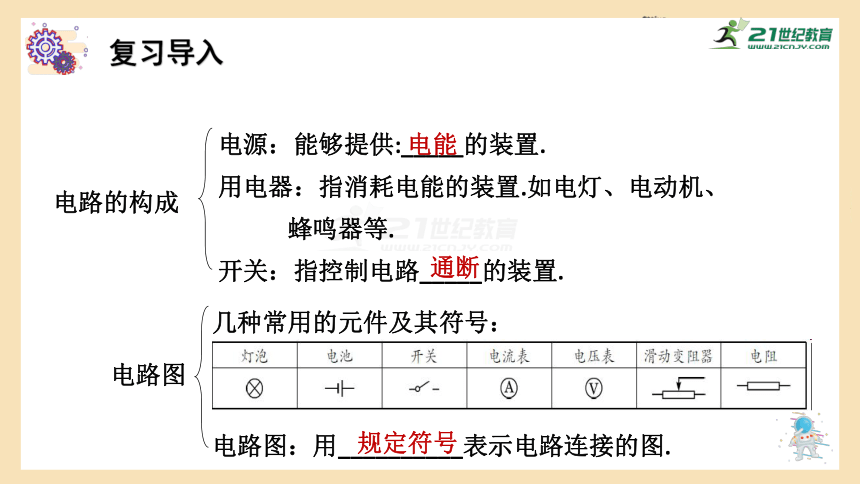

电路的构成
电源：能够提供:_____的装置.
用电器：指消耗电能的装置.如电灯、电动机、蜂鸣器等.
开关：指控制电路_____的装置.
电能
电路图
几种常用的元件及其符号：
电路图：用__________表示电路连接的图.
通断
规定符号
复习导入

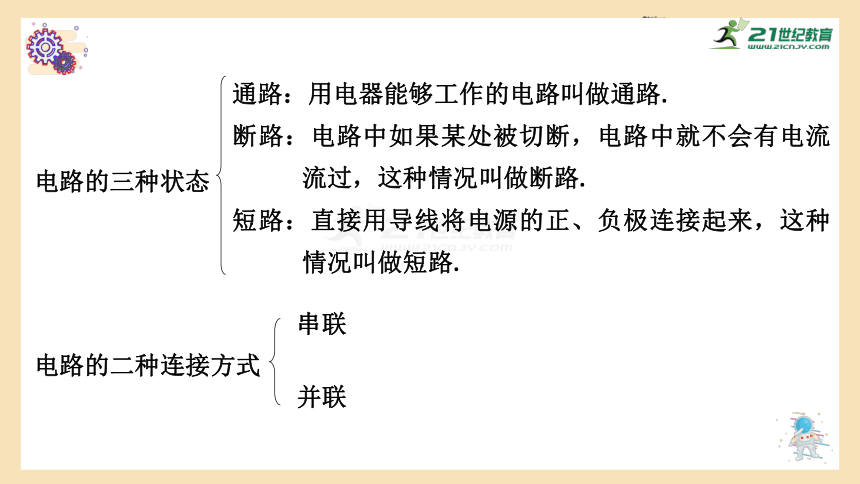

电路的三种状态
通路：用电器能够工作的电路叫做通路.
断路：电路中如果某处被切断，电路中就不会有电流流过，这种情况叫做断路.
短路：直接用导线将电源的正、负极连接起来，这种情况叫做短路.
电路的二种连接方式
串联
并联
知识讲解
一、电路的组成及三种状态

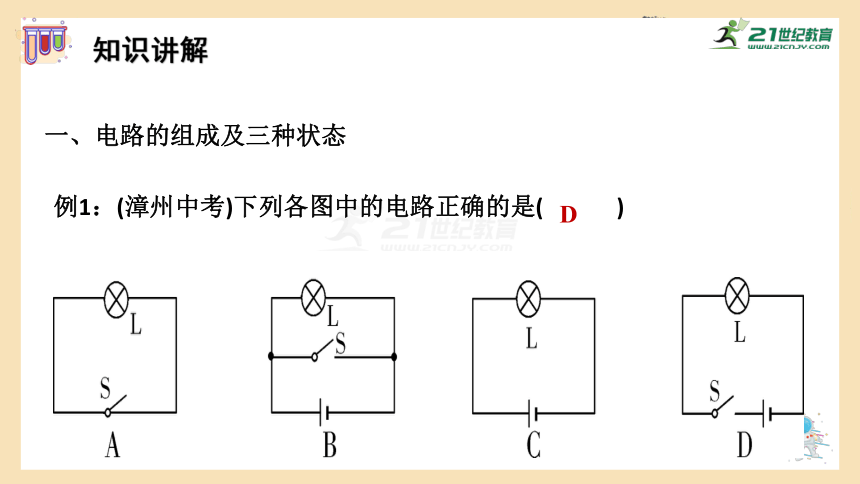

例1：(漳州中考)下列各图中的电路正确的是( 　　)
D

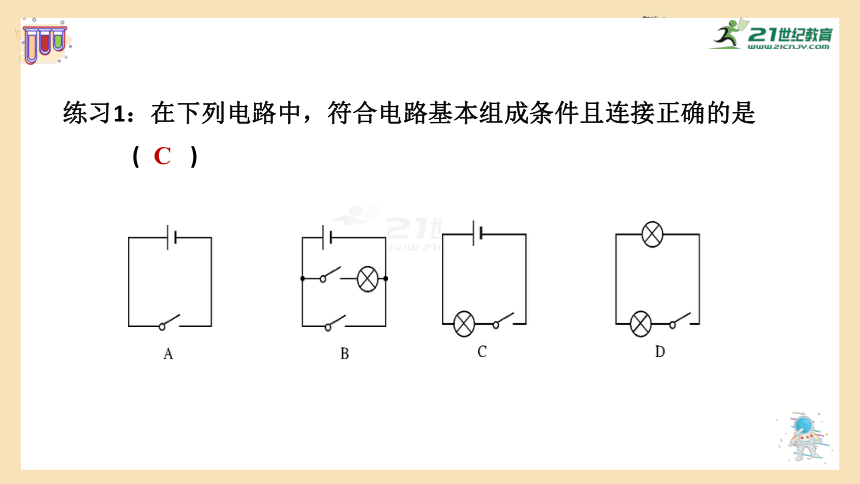

练习1：在下列电路中，符合电路基本组成条件且连接正确的是(　　)
C
练习2：在如图所示的四个电路图中，满足电路基本组成且连接正确的是（ ）
C

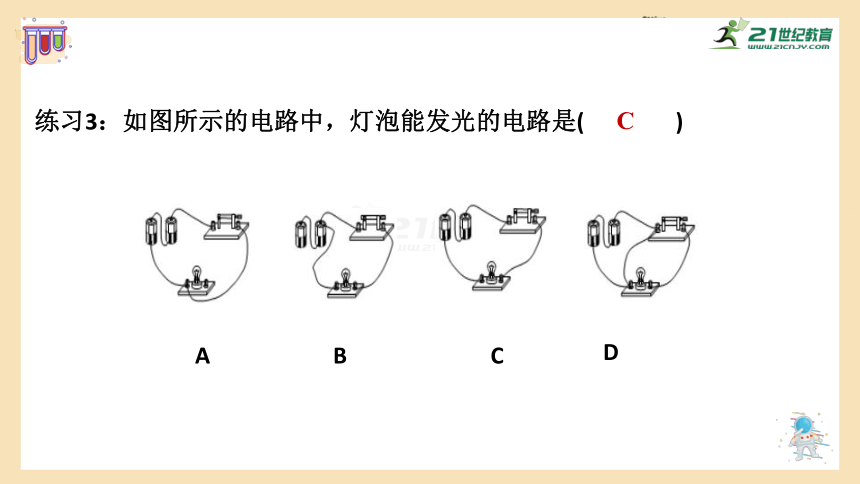

练习3：如图所示的电路中，灯泡能发光的电路是(?? ? )
D
C
B
A
C

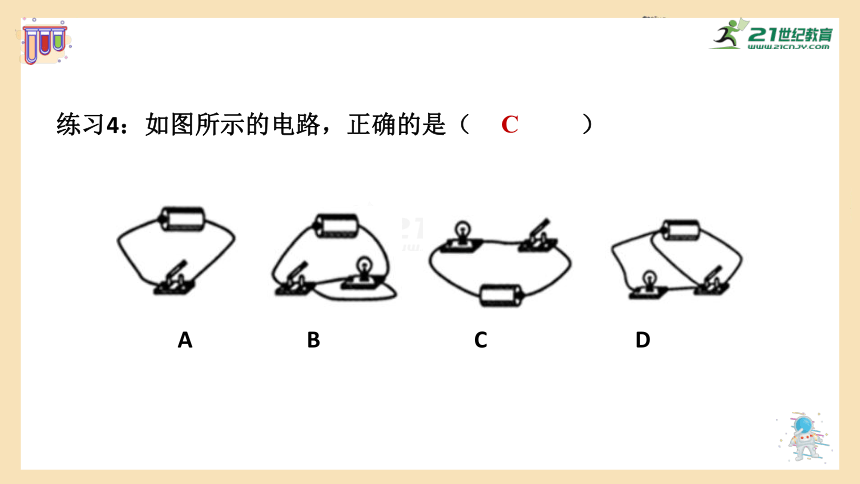

练习4：如图所示的电路，正确的是（?? ）
A B C D
C
练习5：如图所示，当开关闭合时，发生的现象是（ ）
⑴灯正常发光 （2）灯不亮
⑶电源会被烧坏 （4）灯会被烧坏
A. （1）和（4） B. （2）和 （4）
C. （3）和（4） D. （2）和（3）
D

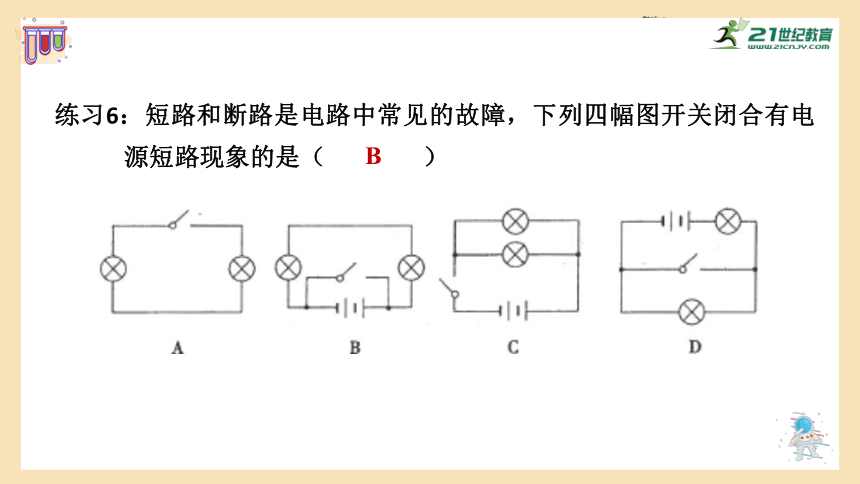

练习6：短路和断路是电路中常见的故障，下列四幅图开关闭合有电源短路现象的是（ ）
B
二、电路的两种组成方式
例1：下列关于串联电路的说法中错误的是（ ）
A、开关可使电路中的各灯泡同时发光或同时熄灭
B、若一个用电器的内部开路，其余用电器仍可能通电工作
C、若一个用电器出现短路，其余用电器仍能工作
D、连接电路时，开关可以从电源的正极或负极接出，也可将开关接在用电器之间
B

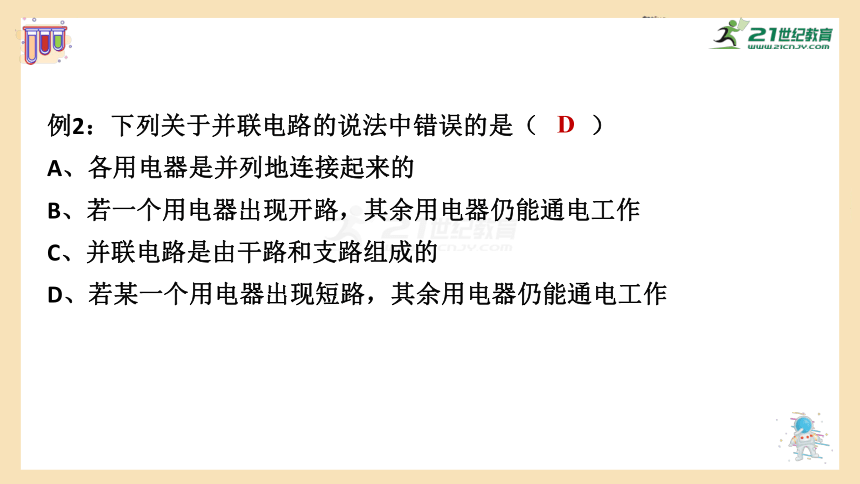

例2：下列关于并联电路的说法中错误的是（ ）
A、各用电器是并列地连接起来的
B、若一个用电器出现开路，其余用电器仍能通电工作
C、并联电路是由干路和支路组成的
D、若某一个用电器出现短路，其余用电器仍能通电工作
D
例3：下列选项中所示的四种电路图，当开关均闭合时，两灯并联的是(　 　)
BC
练习1：在图所示的电路中，闭合开关后两盏灯串联的是（ ）
C
练习2：下列属于并联电路的是（ ）
D
练习3：如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是 。
A、C
B、D
三、电路判断
例1：如图所示，要使灯泡L1和L2组成并联电路，应（ ）
A．只闭合S2
B．只闭合S3
C．只闭合S1和S3
D．只闭合S2和S3
C
例2：（1）要使L1L2组成串联电路，应闭合开关_____，断开开关______；
（2）要使L1L2组成并联电路，应闭合开关_______，断开开关_______；
（3）同时闭合开关____________是不允许的，因为电路会发生_______故障。
S2
S1，S3
S1，S3
S2
S2 , S3
短路
L1
L2
S1
S2
S3
例3：如图所示电路，以下说法正确的是 ( ?)
　A．只接通S1灯亮，电铃响
　B．只接通S2灯亮，电铃响
　C．只断开S3灯亮，电铃响
　D．只断开S1灯亮，电铃响
B
练习1：如图所示，若要A灯亮，B灯不亮，应将开关 ___________闭合，若要B灯亮A灯不亮，应将开关 _______________ 闭合，若S2、S3闭合，S1断开，则A灯 _____________ ，B.灯 _____________ ．
S1、S3
S1、S2
灭
灭
练习2：如图所示，要使灯L1和L2串联，应该闭合开关 __________ ，断开开关 _____________ ；如果要使灯L1与L2并联，则应该闭合开关 ____________ ，断开开关 __________ ，如果三只开关全闭合，电路发生 _____________。
S
S1、S2
S1、S2
S
短路
练习3：如图所示，要使灯A和B并联，则必须接通开关 ( )
A．Sl和S2
B．S2和S3
C．Sl和S3
D．S2
C
练习4：（2020天津）图所示是一个简化了的玩具警车电路图?若只让电动机M工作，应（　　）
只闭合S1 B. 只闭合S2
C. S1?S2都闭合 D. S1?S2都断开
?
A
四、根据电路图连接实物图
练习1：根据图(a)的电路图，在图(b)中画出对应的实物连接图．
练习2：将图中的电路元件按电路图连接成实物图． (要求导线不交叉)
练习3：请根据电路图，连接实物图，导线不能交叉．
五、根据实物图画出相应的电路图
练习1：如下图，根据实物连接图在虚线框内画出相应的电路图。(要求作图规范)
练习2：根据某电路的实物连接图，请在虚线框内画出这个电路的电路图。
六、串并联电路的知识在生活中的应用
例：（2020江苏苏州）有一款“空调扇”既能送常温风，又能送凉风。小明了解到其内部有两个电动机，其中电动机M1，驱动扇叶送风，M2驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。小明设计的电路图，符合要求的是（　　）
C
A B C D
练习1：（2020山东东营）疫情期间，各个单位都加强了门卫保安工作?凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温?核查?登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是（ ）
?
A B C D
A
练习2：（2020湘西土家族苗族自治州）某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，如图所示的四个电路中，符合上述要求的是（　　）
A B C D
D
练习3：（2020福建）需要制作一个具有如下功能的选答器：单选题有两个可供选择的答案，与两个答案对应的红、绿灯分别由S1S2两个开关控制，选择哪个答案就闭合对应的开关，使相应的灯发光。下列设计简图符合上述要求的是（　　）
A B C D
A
练习4：（2020巴中）.实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关，就能及时通知值班室里的护士,图中最合理的设计方案是（ ）
A B C D
B
练习5：（2020湖南岳阳）小明家里有一台透明电冰箱，他发现电冰箱的门相当于一个开关，当打开电冰箱的门时，灯亮，将门关上时，灯熄；电冰箱主要是利用压缩机工作，压缩机由温控开关控制。下列电路图符合上述要求的是（ ）
C
课堂练习
1、在如图所示电路中,闭合开关后,两盏灯都能发光的是（??? ）
C
2、如图示是小王同学在初学电路时画的几个电路，这些电路有没有问题？若有请指出，并说明这样连接电路后会出现什么现象？
A
B
C
D
L1
L2
L1
L1
L2
L2
正确
无电源
开关闭合，电路短路
电路开路
3、如图所示的电路中，下列说法正确的是（ ）
A.当S2断开，S1、S3闭合时，R1和R2并联
B. 当S2闭合，S1、S3断开时，R1和R2并联
C. 当S1断开，S2、S3闭合时，R1和R2串联
D. 当S1、S2、S3均闭合时，R1和R2串联
A
4、如图所示的电路中，下列说法正确的是（ ）
A．当S3断开，S1、S2闭合时，L1和L2并联
B．当S2闭合，S1、S3断开时，L1和L2并联
C．当S1断开，S2、S3闭合时，L1和L2串联
D．当S1、S2、S3均闭合时，L1和L2串联
A
5、如图甲所示的电路图，用笔画线代替导线把图乙所示的实物连接起来.
板书设计
电 路
组 成
两种连接方式
三种状态
作业布置
1、根据实物图，在虚线框内画出电路图（要求标出L1 ， L2 ， S1 ， S2的位置）
2、冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作。关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（　　）
A．一定是串联
B．一定是并联
C．有时是串联，有时是并联
D．不能判断是串联还是并联
B
3、（2020年浙江温州）.小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器S发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机M，开锁成功。下列电路设计符合要求的是（ ）
A
