16.4《变阻器》—人教版九年级物理同步练习（解析版）

16.4《变阻器》—人教版九年级物理同步练习

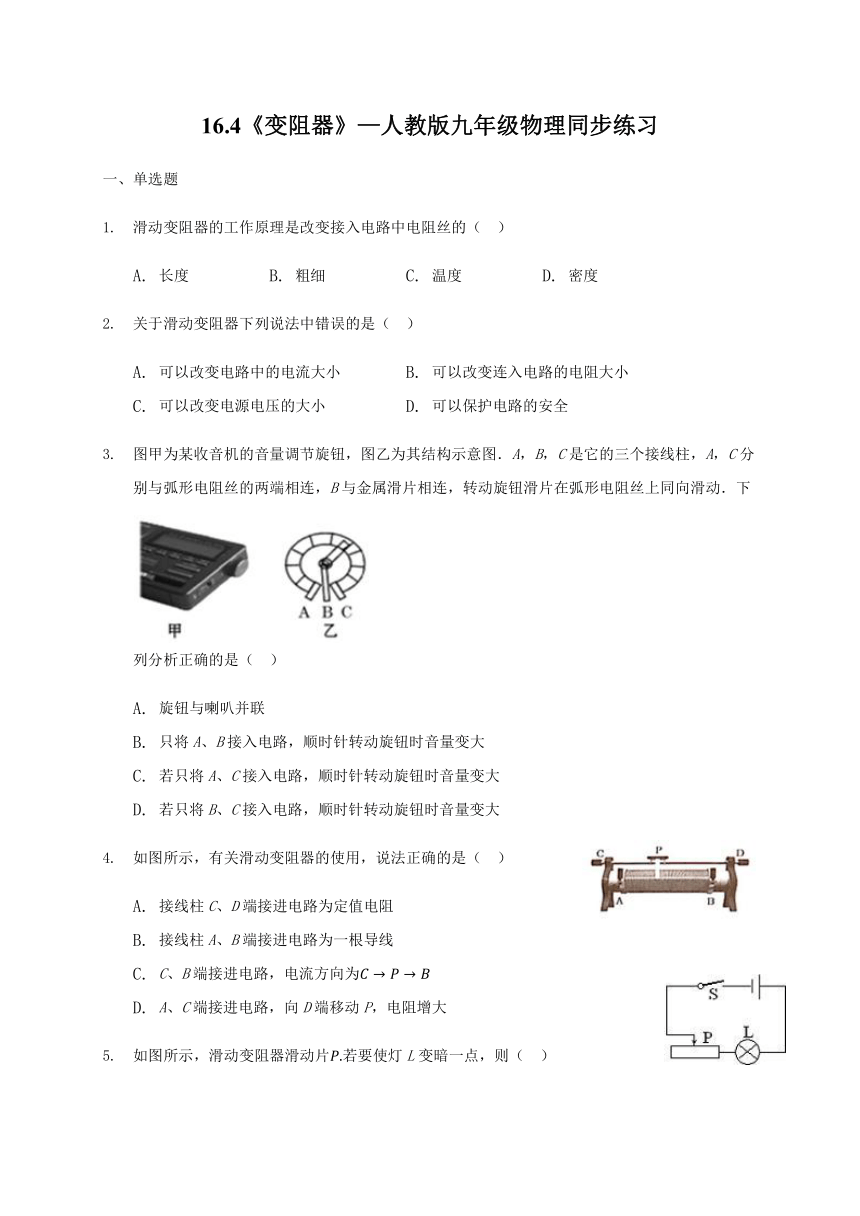

一、单选题
滑动变阻器的工作原理是改变接入电路中电阻丝的（
）
A.
长度
B.
粗细
C.
温度
D.
密度
关于滑动变阻器下列说法中错误的是（
）
A.
可以改变电路中的电流大小
B.
可以改变连入电路的电阻大小
C.
可以改变电源电压的大小
D.
可以保护电路的安全
图甲为某收音机的音量调节旋钮，图乙为其结构示意图．A，B，C是它的三个接线柱，A，C分别与弧形电阻丝的两端相连，B与金属滑片相连，转动旋钮滑片在弧形电阻丝上同向滑动．下列分析正确的是（
）
A.
旋钮与喇叭并联
B.
只将A、B接入电路，顺时针转动旋钮时音量变大
C.
若只将A、C接入电路，顺时针转动旋钮时音量变大
D.
若只将B、C接入电路，顺时针转动旋钮时音量变大
如图所示，有关滑动变阻器的使用，说法正确的是（
）
A.
接线柱C、D端接进电路为定值电阻
B.
接线柱A、B端接进电路为一根导线
C.
C、B端接进电路，电流方向为
D.
A、C端接进电路，向D端移动P，电阻增大
如图所示，滑动变阻器滑动片若要使灯L变暗一点，则（
）
A.
P应向右滑动
B.
P应向左滑动
C.
P从中点向右滑动
D.
P滑动到右端

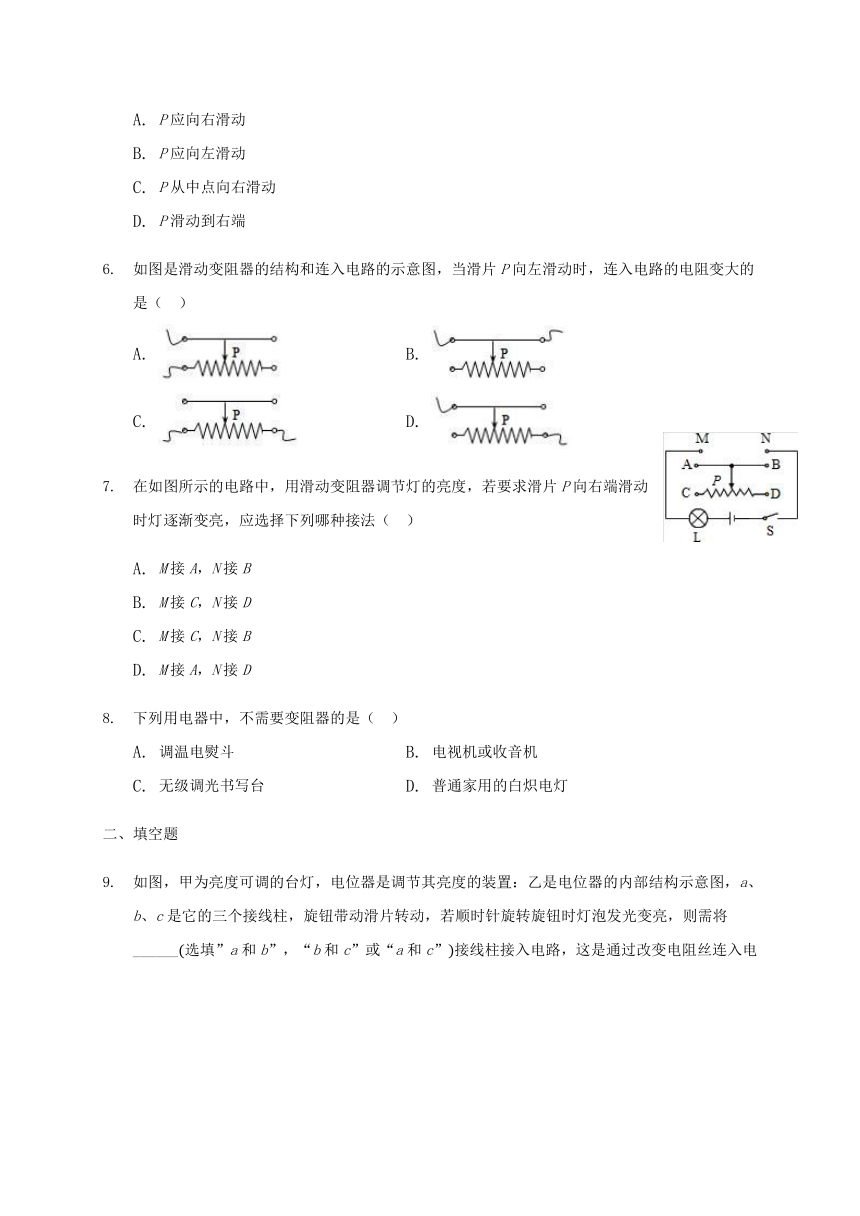

如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是（
）
A.
B.
C.
D.
在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法（
）
A.
M接A，N接B
B.
M接C，N接D
C.
M接C，N接B
D.
M接A，N接D
下列用电器中，不需要变阻器的是（
）
A.
调温电熨斗
B.
电视机或收音机
C.
无级调光书写台
D.
普通家用的白炽电灯
二、填空题

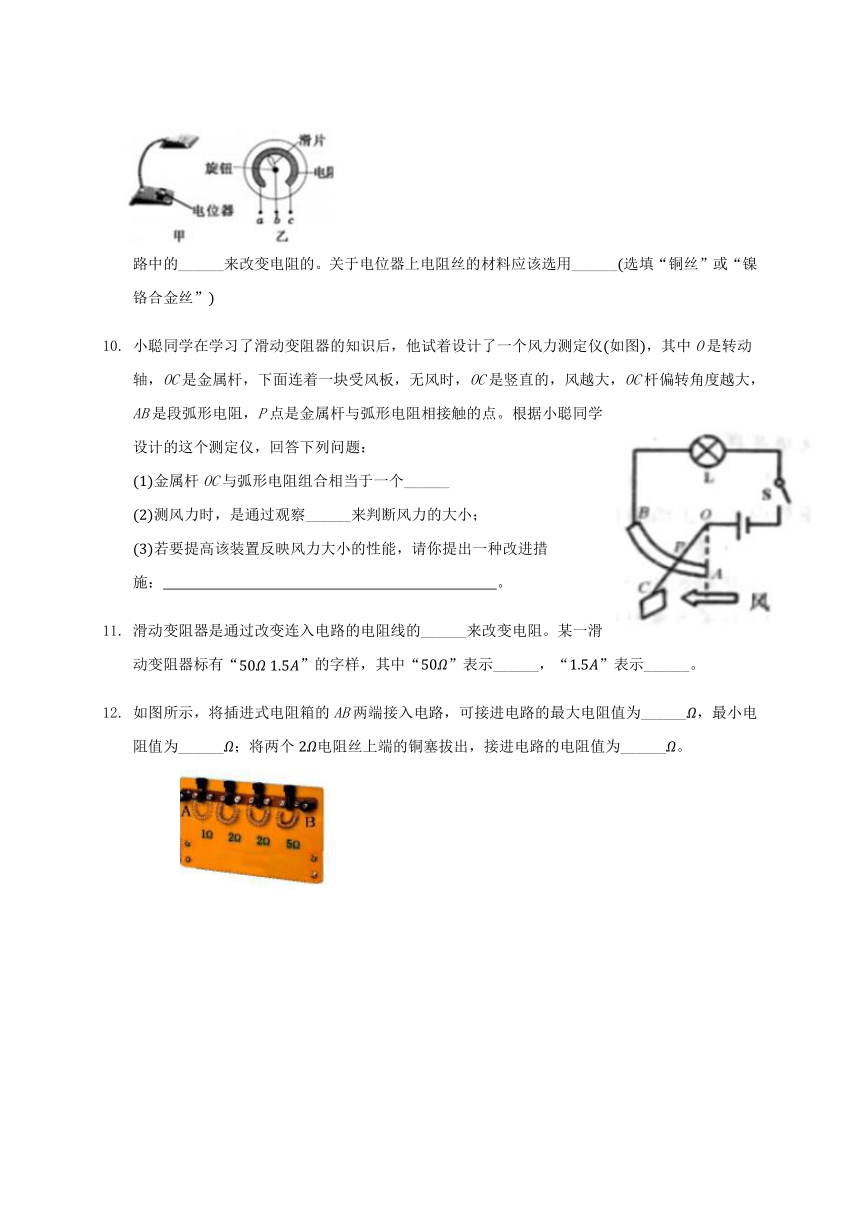

如图，甲为亮度可调的台灯，电位器是调节其亮度的装置：乙是电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动，若顺时针旋转旋钮时灯泡发光变亮，则需将______选填”a和b”，“b和c”或“a和c”接线柱接入电路，这是通过改变电阻丝连入电路中的______来改变电阻的。关于电位器上电阻丝的材料应该选用______选填“铜丝”或“镍铬合金丝”
小聪同学在学习了滑动变阻器的知识后，他试着设计了一个风力测定仪如图，其中O是转动轴，OC是金属杆，下面连着一块受风板，无风时，OC是竖直的，风越大，OC杆偏转角度越大，AB是段弧形电阻，P点是金属杆与弧形电阻相接触的点。根据小聪同学设计的这个测定仪，回答下列问题：
金属杆OC与弧形电阻组合相当于一个______
测风力时，是通过观察______来判断风力的大小；
若要提高该装置反映风力大小的性能，请你提出一种改进措施：
。
滑动变阻器是通过改变连入电路的电阻线的______来改变电阻。某一滑动变阻器标有“”的字样，其中“”表示______，“”表示______。
如图所示，将插进式电阻箱的AB两端接入电路，可接进电路的最大电阻值为______，最小电阻值为______；将两个电阻丝上端的铜塞拔出，接进电路的电阻值为______。

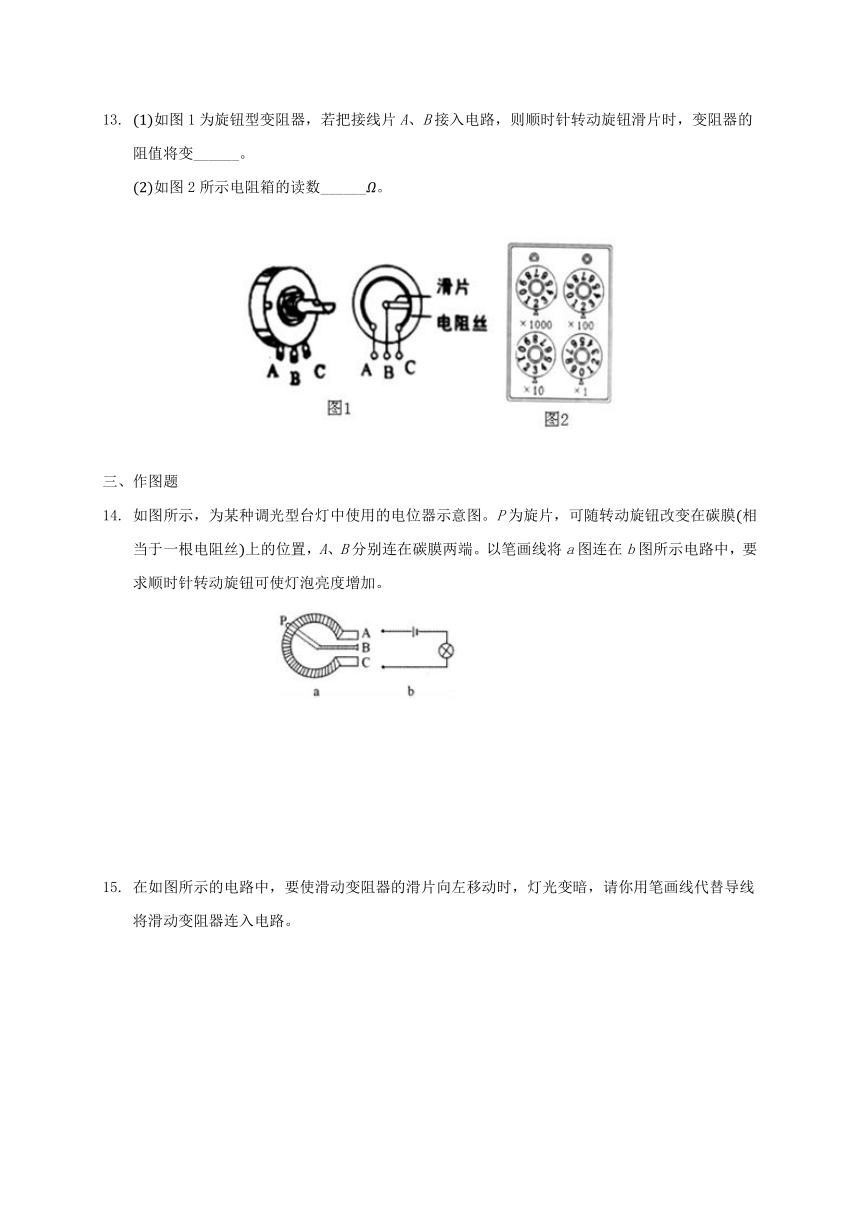

如图1为旋钮型变阻器，若把接线片A、B接入电路，则顺时针转动旋钮滑片时，变阻器的阻值将变______。
如图2所示电阻箱的读数______。
三、作图题
如图所示，为某种调光型台灯中使用的电位器示意图。P为旋片，可随转动旋钮改变在碳膜相当于一根电阻丝上的位置，A、B分别连在碳膜两端。以笔画线将a图连在b图所示电路中，要求顺时针转动旋钮可使灯泡亮度增加。
在如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯光变暗，请你用笔画线代替导线将滑动变阻器连入电路。

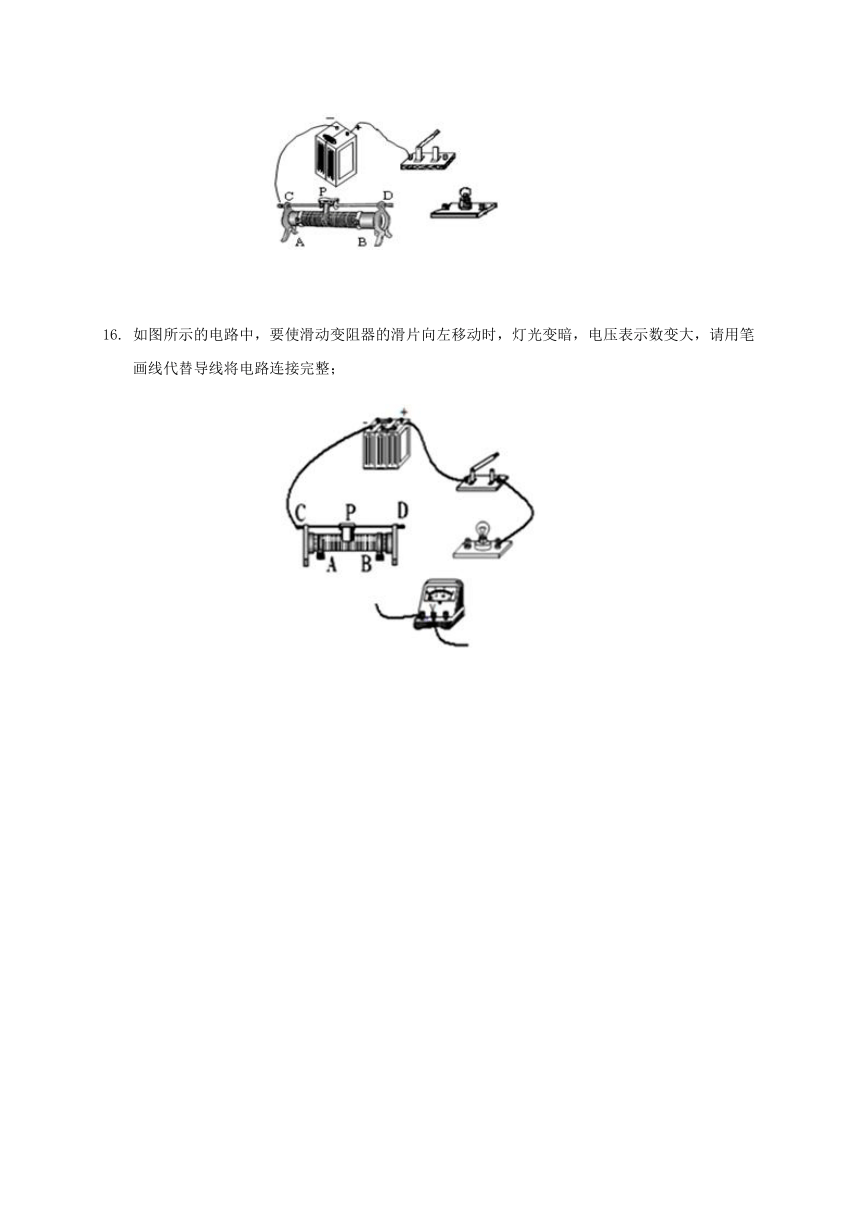

如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯光变暗，电压表示数变大，请用笔画线代替导线将电路连接完整；
答案和解析
1.【答案】A
【解析】解：滑动变阻器是靠改变连入电路中电阻线的长度来改变电阻的，故A正确。
故选：A。
滑动变阻器的工作原理：改变连入电路的电阻线的长度，改变连入电路的电阻阻值，改变电路中的电流。
本题考查了滑动变阻器原理的掌握，属于基本的识记性内容，比较简单。
2.【答案】C
【解析】
【分析】
本题考查了滑动变阻器的使用；掌握滑动变阻器的结构、原理、作用、接线柱的接法、连入电路的方法等等。
滑动变阻器要串联在电路中；滑动变阻器在连入电路时，要将滑片滑到电阻最大位置，起到保护电路的作用。
【解答】
滑动变阻器要串联在电路中，通过改变滑片位置，可以改变连入电路的电阻大小，进而改变电路中的电流大小；滑动变阻器在连入电路时，要将滑片滑到电阻最大位置，起到保护电路的作用；故ABD正确，不合题意；
C.电源电压是不变的，故C错误，符合题意。
故选C。
3.【答案】D
【解析】
【分析】
此题考查学生对于滑动变阻器的理解和掌握。熟知使用和接线原则是解题关键。
音量调节旋钮的实质是变阻器；
变阻器串联在电路中能改变电路中电流的大小；
若将图乙中A、C接入则接入了全部电阻片，不能改变电阻大小，接线时AC只能选择其一接入电路。
【解答】
A.音量调节旋钮在电路中能改变电路中电流的大小，所以图中旋钮与喇叭串联，故A错误；
B.若只将A、B接入电路，滑片左边的电阻丝接入电路，即滑片顺时针转动旋钮时，电阻变大，音量变小，故B错误；
C.若只将A、C接入电路，全部电阻丝都接入电路，不能改变电路的电流，所以不能改变音量的大小，故C错误；
D.若只将B、C接入电路，滑片右边的电阻丝接入电路；顺时针转动旋钮时，旋钮接入电路的电阻变小，电路中电流变大，音量变大，故D正确。
故选D。
4.【答案】D
【解析】解：
A、接线柱C、D端接进电路时，CD相当于一段导线，电阻为0，故A错误；
B、接线柱A、B端接进电路，此时接入电路的电阻是最大的，移动滑片，阻值不变，相当于定值电阻，故B错误；
C、C、B端接进电路，电流方向应该根据电源的正负极来判定，不是根据滑动变阻器的接法判定的，故C错误；
D、A、C端接进电路，向D端移动P，滑动变阻器接入电路中的长度变长，电阻增大，故D正确。
故选：D。
滑动变阻器有四个接线柱，采用一上一下的接法，据此分析各个选项。
本题考查了滑动变阻器的接法、改变电阻的原理，属于基础知识，要熟记其应用。
5.【答案】B
【解析】解：由图可知：灯泡和滑动变阻器串联，
灯泡的亮暗取决于灯泡的实际功率
根据可知，电阻不变时，减小电路中的电流，即可使灯泡的亮度变暗；
由可知，电路中的总电阻增大时，电流减小，
即滑动变阻器的滑片向左移动时，灯泡的亮度变暗。
故选：B。
灯泡的亮暗取决于灯泡的实际功率，根据可知，只要减小通过灯泡的电流即可；根据欧姆定律可知，通过增大滑动变阻器的阻值，即可减小电路中的电流。
本题考查了欧姆定律、电功率公式的应用和滑动变阻器的使用，要求我们对串联电路特点熟练掌握，并能灵活运用规律来解决。
6.【答案】D
【解析】解：
A.滑动变阻器的左上方接线柱和左下方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻变小，故A错误；
B.滑动变阻器的上方两个接线柱接入电路，移动滑片，滑动变阻器接入电路的电阻为0，保持不变，故B错误；
C.滑动变阻器的两个下方接线柱接入电路中，此时滑动变阻器接入电路的电阻最大且不变，故C错误；
D.滑动变阻器的左上方接线柱和右下方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变长，所以电阻变大，故D正确。
故选：D。
滑动变阻器使用时，接线柱的选取要一上一下。滑动变阻器接入电路中电阻的大小取决于电阻丝接入电路的长度，要使滑片向左滑动时连入电路的电阻变大，就要使电阻丝接入电路的长度变长，由此入手分析。
本题考查了滑动变阻器的使用，要注意滑动变阻器的滑片移动时，其接入电路的阻值变化，取决于它所选取的下面的接线柱是哪一个，上面的两个接线柱实质上是一个。
7.【答案】D
【解析】解：滑动变阻器的滑片右移，灯泡变亮，实际功率变大，根据，电路中的电流变大，所以电路总电阻变小，则滑动变阻器的电阻变小，滑动变阻器接入电路的电阻丝变短。M应该接A或B，N接D。
故选：D。
灯泡亮度变亮，实际功率变大，根据，电路中的电流变大，所以总电阻变小，滑动变阻器接入电路的电阻丝变短。
滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分。
掌握根据实际功率判断灯泡的亮度。
知道电压和电阻，根据欧姆定律判断电流大小。
掌握滑动变阻器的原理、作用、接线柱的接法。
8.【答案】D
【解析】解：A、调温电熨斗需要调温，是通过变阻器调节电路中的电流，调节产生热量的多少；
B、电视机或收音机的音量调节旋钮需要变阻器来调节音量；
C、无极调光台灯需要调光，也需要变阻器调节电路中的电流；
D、家用的白炽电灯，照明不需要变阻器．
故选D．
变阻器是通过改变连入电路的电阻丝的长度，改变连入电路的电阻，从而改变电路中的电流．
根据变阻器的改变连入电路的电阻，来改变电路中的电流这个原理进行判断．旋动旋钮能改变电流的，电路中用到变阻器．
9.【答案】b和c
?
长度
?
镍铬合金丝
【解析】解：
灯泡亮度变亮时，说明电路中的电流变大，由可知，电源的电压一定时，电路的总电阻应变小，电位器接入电路中的电阻应变小，
由图可知，将b和c接线柱接入电路后，顺时针旋转旋钮时，电阻丝连入电路中的长度变短，其阻值变小，电路中的电流变大，灯泡变亮；
在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化，起到明显改变电阻的作用，而用铜丝制作的话，起不到明显改变电阻的作用；所以，电位器上电阻丝的材料应该选用镍铬合金丝。
故答案为：b和c；长度；镍铬合金丝。
电位器的实质是滑动变阻器，滑动变阻器依靠改变电阻线的长度来改变电阻大小；
在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化。
本题考查了变阻器的连接方法以及变阻器电阻丝的材料特点，是一道较为简单的应用题。
10.【答案】滑动变阻器?
灯泡亮度?
该测定仪的不足是无法具体知道风力的大小，改进方法是在电路中串联一个电流表，通过电流表的示数来测定风力的大小
【解析】解：由图示可知，无风时OC是竖直的，连入电路的电阻是AB段，有风时，OC杆偏转一定的角度，连入电路的电阻变为BP段，连入电路的电阻随风的大小而改变，因此金属杆OC与弧形电阻AB结合在一起相当于一个滑动变阻器。
风越强，OC杆偏转的角度越大，BP段越小，滑动变阻器连入电路的电阻变小，电源电压不变，电路中的电流变大，灯泡越亮，所以通过灯泡的亮度判断风力的大小。
灯泡亮度变化只能粗略反应风力大小，不能知道风力大小的具体值，在电路中串联一个电流表能，通过电流表的示数来测定风力大小，提高风力测定仪的性能。
故答案为：滑动变阻器；灯泡亮度；
该测定仪的不足是无法具体知道风力的大小，改进方法是在电路中串联一个电流表，通过电流表的示数来测定风力的大小。
分析图示情景，然后答题；
风力改变，连入电路的电阻改变，电源电压不变，电路中的电流改变，灯泡的亮度改变，通过灯泡的亮度判断风力的大小；
为了提高反映风力的性能，用电流表更准确。
认识到金属杆OC与弧形电阻AB组合是一个滑动变阻器是解题的关键，分析电路结构、应用欧姆定律即可正确解题。
11.【答案】长度?
滑动变阻器的最大阻值是50欧姆?
滑动变阻器允许通过的最大电流是安培
【解析】解：滑动变阻器是通过改变接入电路中电阻线的长度来改变电阻的。它上面标的电阻是滑动变阻器的最大阻值，电流是变阻器的允许通过的最大电流值。一个滑动变阻器铭牌上标有“??”的字样，表示该变阻器的最大电阻是；?表滑动变阻器允许通过的最大电流值是。
故答案为：长度；滑动变阻器的最大阻值是50欧姆；滑动变阻器允许通过的最大电流是安培。
要解决此题需要知道滑动变阻器的制作原理，知道铭牌上标号的意思。
此题主要考查了滑动变阻器的制作原理，同时也考查了滑动变阻器铭牌上的文字表示的意思，是一道基础性题目。
12.【答案】10?
0?
4
【解析】解：观察图可知，将插进式电阻箱的AB两端接入电路，将所有铜塞拔出，电阻全部接入电路，最大值为；
将所有铜塞全部插入，接入电路的电阻值最小，为；
将两个电阻丝上端的铜塞拔出，接进电路的电阻值为。
故答案为：10；0；4。
插入式电阻箱的原理：是利用铜塞插入或拔出改变连入电路中电阻丝的长度来变阻的，即把铜塞插进去，铜塞处的电阻丝就会短路，电流不从电阻丝走了，所以铜塞插进去的那部分电阻就消失了。故据此对下面的各个选项逐次分析即可得出答案。
滑动变阻器与电阻箱的比较：滑动变阻器不能表示出连入电路的电阻值，但它可以连续改变接入电路中电阻；电阻箱能表示出连入电路中的阻值大小，但阻值变化是不连续的，没有滑动变阻器变化准。
13.【答案】大?
2230
【解析】解：
如图1为旋钮型变阻器，若把接线片A、B接入电路即滑片左侧电阻丝接入电路，顺时针转动旋钮滑片时，滑片左侧电阻丝的长度变长，则变阻器的阻值将变大；
图2中电阻箱的读数：。
故答案为：大；2230。
滑动变阻器的原理是靠改变连入电路中电阻的长度来改变电阻的。
电阻箱的读数方法：用“”所对的数字乘以下面的倍数，然后把他们相加即可。
本题主要考查学生对：滑动变阻器的原理的了解与电阻箱的读数，测量仪器的读数是基本的物理实验技能，也是我们在生活中经常能用得到的，应引起重视。
14.【答案】解：旋钮OP顺时针旋转时，灯泡变亮，原因是电流变大，电源电压不变时，电阻变小，一定连入了接线柱A，如果把A、C连在电路中，电位器相当于定值电阻，不符合题意。所以把A、B连入电路。
故答案为：
【解析】顺时针转动旋钮OP可使灯泡亮度增加，电流变大，电阻变小，连入电路的部分应该是PA段，A接线柱一定接入，如果连入电位器的A、C，电位器相当于一个定值电阻，移动旋钮OP不能改变连入电路的电阻。所以把A、B连入电路。
电位器是一个变形的滑动变阻器，能根据实际要求把滑动变阻器连入电路，调节灯泡的亮度。
本题体现了物理和生活的密切关系。
15.【答案】解：根据要使滑动变阻器的滑片向左移动时，灯光变暗，滑片左移电阻变大，接法如图：
故答案为：如上图。
【解析】要使灯变暗通过的电流变小，滑动变阻器连入的电阻需变大，要求滑片左移变大，滑动变阻器要接右边接线柱，上边左右皆可。
滑动变阻器正确接法：“一上一下”的接入，连接时，按要求先选择下边的接线柱，上面的任一个均可以
16.【答案】解：由题意可知，滑片向左移动时，灯光变暗，说明此时接入电路中的电阻变大，电路中的电流变小，则变阻器的右下方接线柱串联在电路中，
由串联电路的分压特点可知，变阻器两端的电压变大，灯泡两端的电压变小，由电压表的示数变大可知电压表并联在变阻器两端，如下图所示：
【解析】由题意可知，滑片向左移动时，灯光变暗，说明此时接入电路中的电阻变大，电路中的电流变小，根据串联电路的分压特点可知变阻器和灯泡两端的电压变化，然后确定电压表的位置，据此进行解答。
本题考查了实物图的连接，根据题意得出变阻器接入电路中下方的接线柱和电压表并联的位置是关键。
