电压
观察与思考
电路中先后接入一节和两节干电池，观察小灯泡的亮度一样吗？
这说明电路中电流的强弱与电源有关。
与电源的什么量有关呢？
小涡轮
阀门
形成水流
水压
B
小涡轮
抽水机
阀门
形成水流
水压
抽水机
保持
小涡轮
抽水机
阀门
电源
开关
小灯泡
形成电流
电压
电源
保持
抽水机
保持
水压
持续水流
电源
保持
电压
持续电流

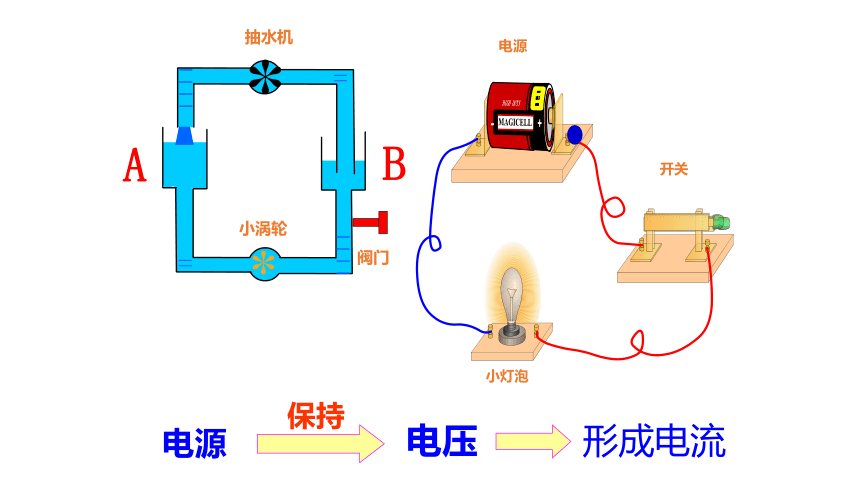

类比法
小涡轮
抽水机
阀门
电源
开关
小灯泡
电压

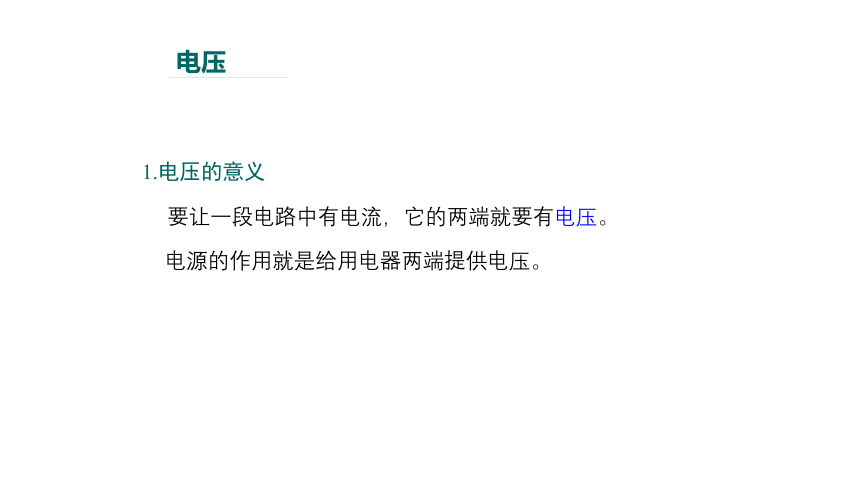

要让一段电路中有电流，它的两端就要有电压。
电源的作用就是给用电器两端提供电压。
1.电压的意义
国际单位：伏特（volt）
，简称伏（
V
）。
常用单位：千伏（kV）；毫伏（mV）。
换算：　　1
kV
=1000
V
　　　　　1
V
=103
mV
2.电压的单位：
会放电的鱼
电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200V以上的电压。
人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。
电鳗是鱼类中放电能力最强的淡水鱼类，它输出的电压有300V,有的甚至可达800V，足可以使人致命。在水中3—6米范围内，常有人触及电鳗放出的电而被击昏，甚至因此跌入水中而被淹死。因此有水中的“高压线”之称
。
会放电的鱼
几种电压值

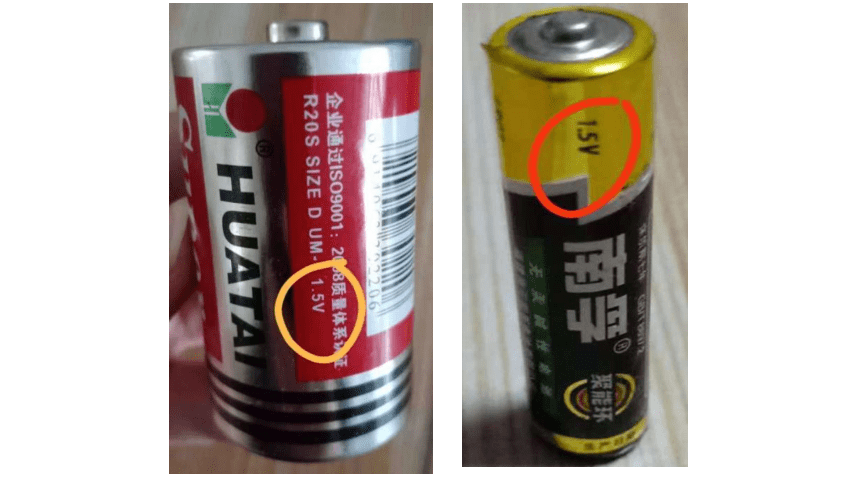

一节干电池的电压是1.5V
对人体的安全电压是不高于36V
家庭电路电压是220V
一节蓄电池的电压是2V
电压的测量
怎样测量电压的大小呢？
测量电压大小的工具叫电压表。它在电路中的符号是
。
电压表的标志
指针
刻度盘
正接线柱
调零
螺丝
负接线柱
电压表的结构
接
线
柱
量
程
每一大格
分
度
值
"15"
0—3v
"3"
0—15v
0.1v
5v
1v
0.5v
　　用直流电压表测量某元件两端的电压时，应与这个元件并联。应该使标有“-”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极。所用量程的最大测量值必须大于被测电路两端的电压。
　　在预先不知道被测电压大约值的情况下，如果判定被测电压不会超出15V，可以先用最大测量值为15V的量程；如果测得的电压不超过3V，为提高读数的准确性，可以改用最大测量值为3V的量程进行测量。
实验与探究
练习使用电压表
1.电压表的连接
V
与测量对象并联
实验与探究
练习使用电压表
2.电压表的读数
第一步：看量程；
第二步：看最小分度值；
第三步：读数。
实验与探究
练习使用电压表
3.用电压表测量电压
将电压表接在小灯泡两端，接通电路，读取的数据是
＿＿＿＿
V
；
将电压表接在电源两端，接通电路，读取的数据是
＿＿＿＿
V。
归纳与小结
在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
一.电压：是形成电流的原因，
电源是提供电压的装置。
二.电压表的使用方法：
（1）并联在被测电路的两端；
（2）电流从电压表的正接线柱流进，从负接线柱流出；（“正进负出”）
（3）不要超过电压表的量程；
（4）电压表可以直接接到电源的两极上。
电压表的使用故障
甲电压表
；
乙电压表
；
丙电压表
；
下列说法中正确是（
）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压
C
关于电压表的使用，正确的是（
）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法
C
如图所示，要使电压表测灯L2两端的电压，正确的电路图是（
）
D
如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是
(
)
A.
①是电流表，②和③是电压表；
B.
①和③是电压表，②是电流表；
C.
①和②是电流表，③是电压表；
D.
①②和③都是电流表
B
