电
阻
　　

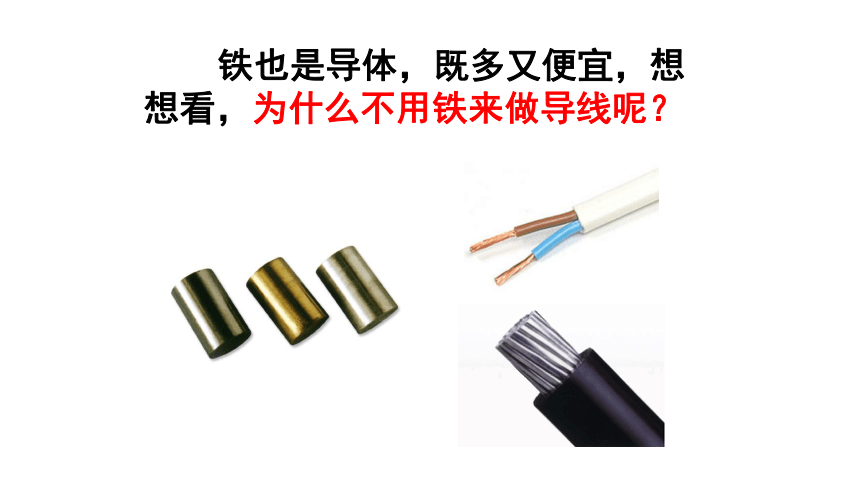

铁也是导体，既多又便宜，想想看，为什么不用铁来做导线呢？
导体对电流的
阻碍作用
现象分析：
灯泡的
亮暗程度
电流的
强弱
　　导体虽然容易导电，但对电流也有一定的阻碍作用。
　　在相同的电压下，通过铜丝的电流比较大，表明铜丝对电流的阻碍作用比较小；
　　通过镍铬合金丝的电流比较小，表明镍铬合金丝对电流的阻碍作用比较大。
在相同的电压下，通过铜丝的电流比镍铬合金丝的大，为什么会有这种差别呢？
电阻
1.在物理学中，用电阻来表示导体对电流阻碍作用的大小。
导体的电阻越大，表示导体对电流的阻碍作用就越大。
导体的电阻通常用字母R表示。
2.单位：欧姆（ohm），简称欧，符号Ω。
3.电阻的单位还有：兆欧（MΩ）
千欧（kΩ）
　　换算关系是：
　　1
kΩ
=
1000
Ω=
103
Ω
　　1
MΩ
=
1000000
Ω=106
Ω

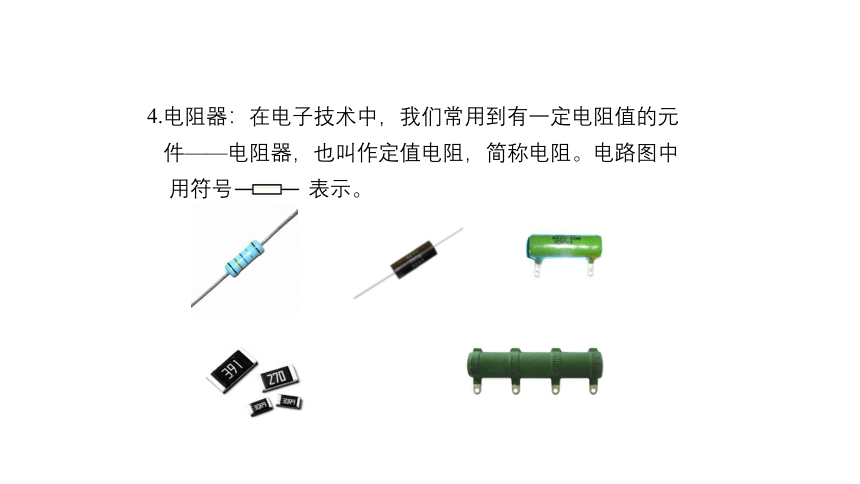

4.电阻器：在电子技术中，我们常用到有一定电阻值的元
件——电阻器，也叫作定值电阻，简称电阻。电路图中
用符号
表示。

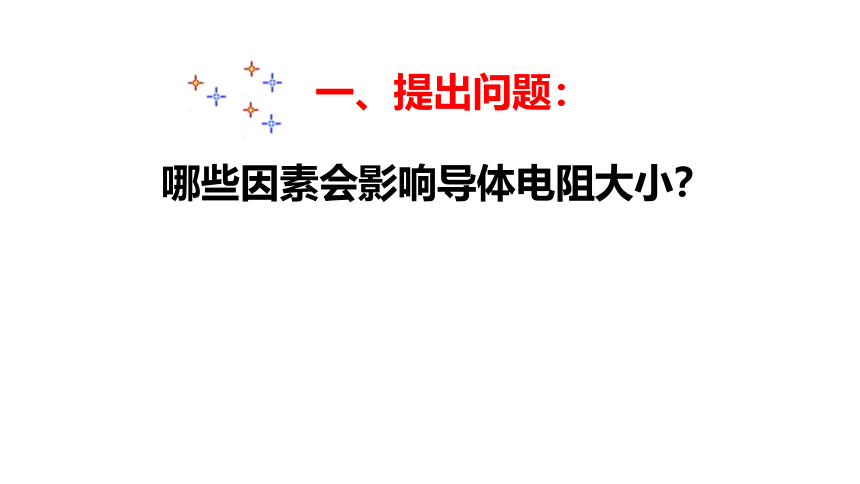

一、提出问题：
哪些因素会影响导体电阻大小？
二、进行猜想
猜想一
导体的电阻可能与导体的
有关
猜想二
导体的电阻可能与导体的
有关
猜想三
导体的电阻可能与导体的
有关
材料
长度
横截面积
三、设计实验方案
你怎样知道导体电阻的大小？你能设计一个合理的电路吗?
通过比较灯的亮暗来判断，如灯亮，则对电流阻碍作用小，电阻小。
通过比较电流表中示数的大小，如电流大，则对电流的阻碍作用小，电阻小。
既可比较灯的亮暗，也可比较电流的大小
转换法
1.探究电阻与导体材料的关系
铜丝
材料
长度
（m）
横截面积（mm2）
电流
（A）
对电流的阻碍作用
电阻
铜
1
S
镍铬合金
1
S
记录数据
　　导体的电阻与材料有关。
2.探究电阻与导体长度的关系
材料
长度
（m）
横截面积（mm2）
电流
（A）
对电流的阻碍作用
电阻
镍铬合金
0.5
S
镍铬合金
1
S
记录数据
　　导体的电阻与长度有关。
　　材料、横截面积相同，导体越长，电阻越大。
3.探究电阻与导体横截面积的关系
材料
长度
（m）
横截面积（mm2）
电流
（A）
对电流的阻碍作用
电阻
镍铬合金
1
2S
镍铬合金
1
S
记录数据
　　导体的电阻与横截面积有关。
　　材料、长度相同，导体的横截面积越大，电阻越小。
4.探究电阻与温度的关系
　　导体的电阻与温度有关。温度越高，电阻越大。
归纳与小结
　　导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度、横截面积和温度有关。
　　在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大，导电性能较弱。右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。
某些材料的温度降低到一定程度时,电阻会突然消失.这就是超导现象.具有超导现象的导体叫做超导体。
请阅读P66“超导体”资料
超导现象：
金属的电阻和温度有关，一般来说，温度高，电阻大；温度低，电阻小.
1911年，科学家们通过研究，结果发现，当温度降到－268℃以下时，水银的电阻会突然变为零.
金属导体的电阻完全消失的现象，叫做超导现象.具有超导性质的导体，叫做超导体.
超导技术的应用十分广泛，涉及输电、电机、交通运输、微电子和电子计算机、生物工程、医疗、军事等领域.这种新技术军民兼用，可研制出“双重”产品，将获得极大的社会效益和军事效益.
半导体是导电性能介乎导体与绝缘体之间，它们的电阻比导体大得多，但又比绝缘体小得多.
半导体的性能
1.
有的半导体材料，通常情况下是绝缘体，只要温度稍微升高，就会变成导体，用它可以做成热敏元件.
2.
有的半导体材料，只要照射的光稍微变化，它的导电性能便立刻改变，用它可以做成光敏元件.
3.
有的半导体材料，在受到压力后，导电性能明显变化，用它可以做成压敏元件.
……
半导体的这些独特性能，已被广泛地应用于测温、传感等自动化控制系统中.
1.如图所示是研究导体的电阻大小是否与导体材料有关的电路。其中除了AB、CD导线的长度相同外,还应满足的条件是
(　　)
A.横截面积不同,材料不同
B.横截面积相同,材料不同
C.横截面积不同,材料相同
D.横截面积相同,材料相同
B
2.导体的电阻是导体本身的一种性质,它的大小(　　)
A.只决定于导体的材料
B.只决定于导体的长度
C.只决定于导体的横截面积
D.决定于导体的材料、长度和横截面积
D
