第十五章
电路和电流
第五节
串、并联电路中电流的规律
第十五章
电路和电流
第五节
串、并联电路中电流的规律

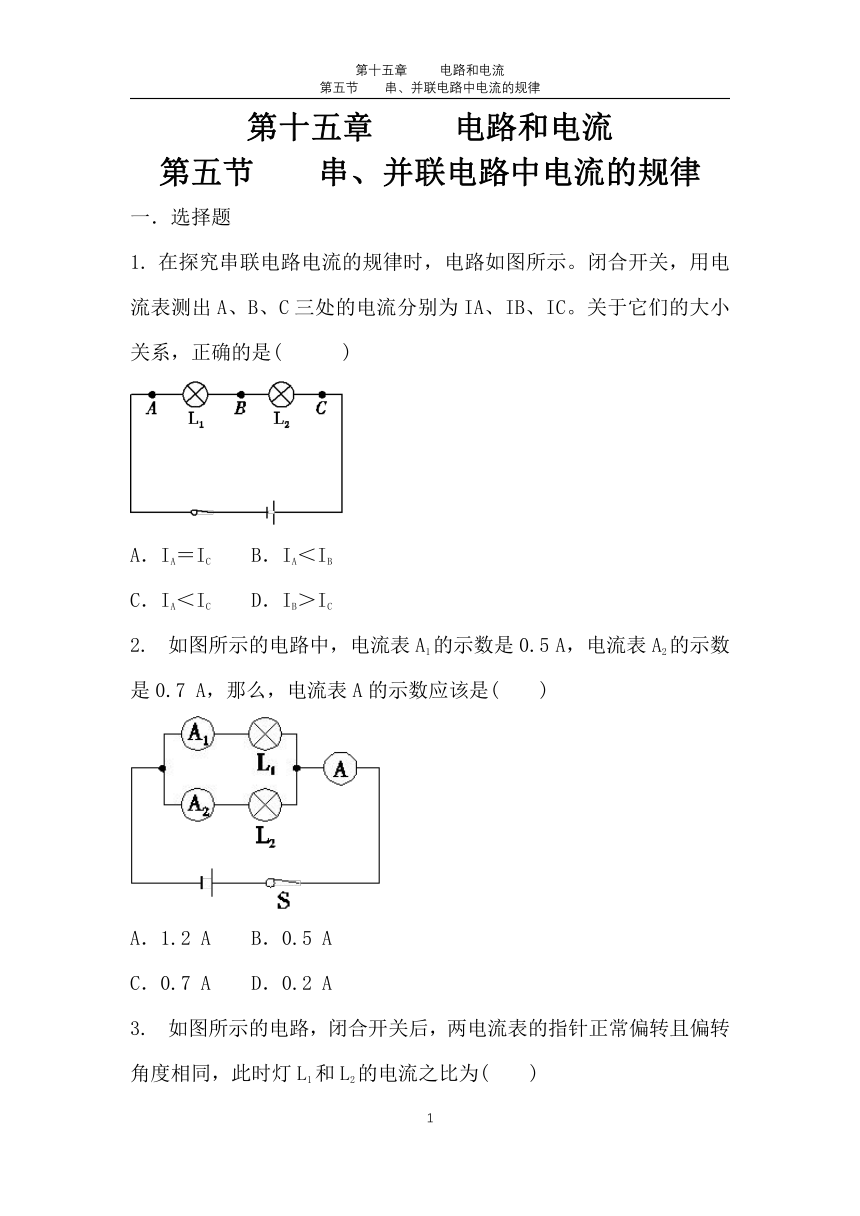

一．选择题
1.
在探究串联电路电流的规律时，电路如图所示。闭合开关，用电流表测出A、B、C三处的电流分别为IA、IB、IC。关于它们的大小关系，正确的是(　
　)
A．IA＝IC
B．IA＜IB
C．IA＜IC
D．IB＞IC
2.
如图所示的电路中，电流表A1的示数是0.5
A，电流表A2的示数是0.7
A，那么，电流表A的示数应该是(　　)
A．1.2
A
B．0.5
A
C．0.7
A
D．0.2
A

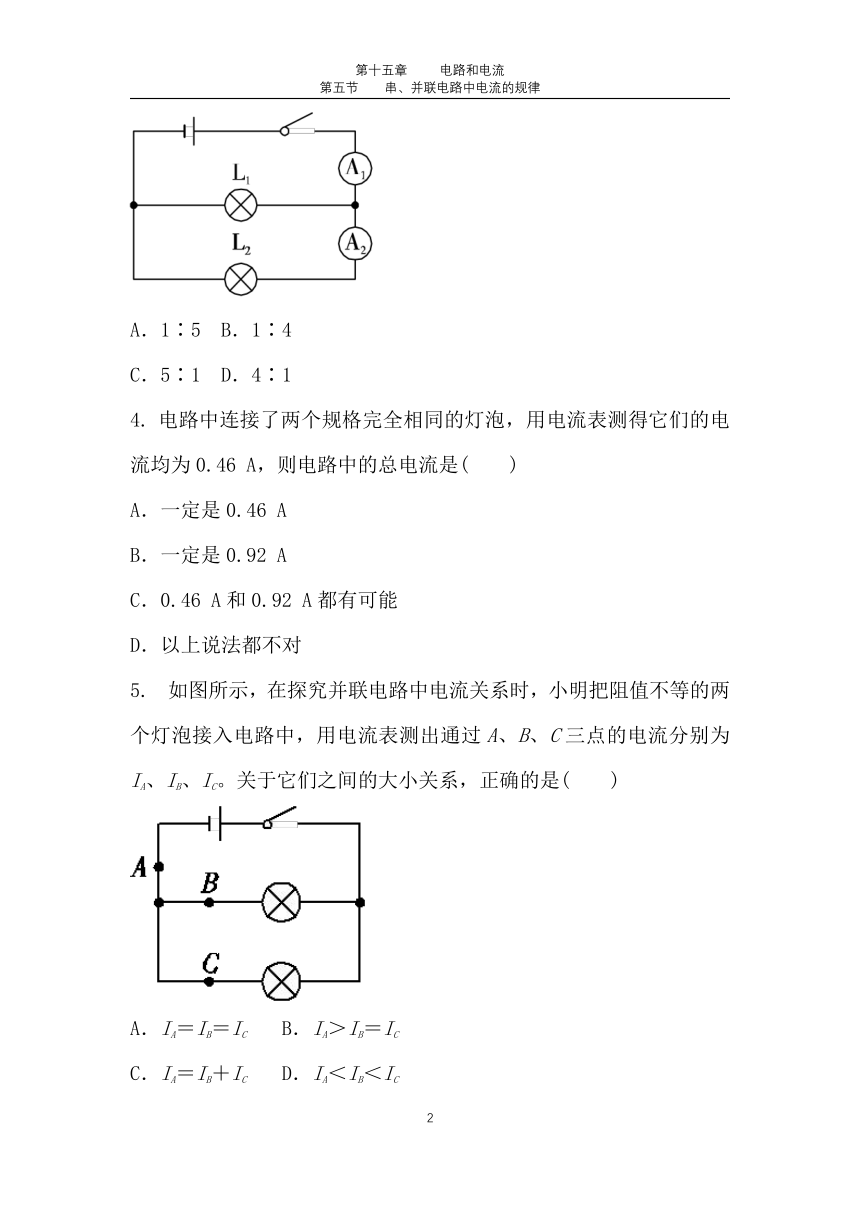

3.
如图所示的电路，闭合开关后，两电流表的指针正常偏转且偏转角度相同，此时灯L1和L2的电流之比为(　　)
A．1∶5
B．1∶4
C．5∶1
D．4∶1
4.
电路中连接了两个规格完全相同的灯泡，用电流表测得它们的电流均为0.46
A，则电路中的总电流是(　　)
A．一定是0.46
A
B．一定是0.92
A
C．0.46
A和0.92
A都有可能
D．以上说法都不对
5.
如图所示，在探究并联电路中电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为IA、IB、IC。关于它们之间的大小关系，正确的是(　　)
A．IA＝IB＝IC
B．IA＞IB＝IC
C．IA＝IB＋IC
D．IA＜IB＜IC

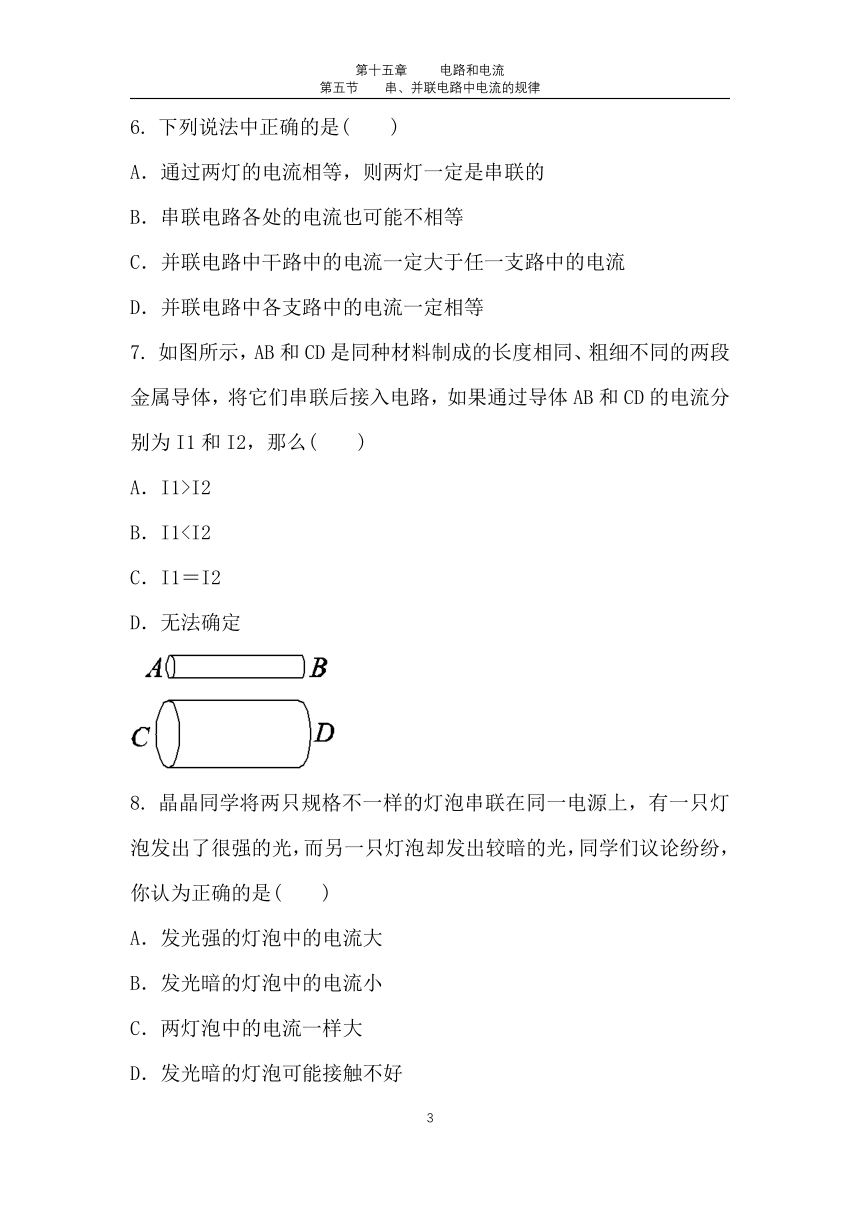

6.
下列说法中正确的是(　　)
A．通过两灯的电流相等，则两灯一定是串联的
B．串联电路各处的电流也可能不相等
C．并联电路中干路中的电流一定大于任一支路中的电流
D．并联电路中各支路中的电流一定相等
7.
如图所示，AB和CD是同种材料制成的长度相同、粗细不同的两段金属导体，将它们串联后接入电路，如果通过导体AB和CD的电流分别为I1和I2，那么(　　)
A．I1>I2
B．I1C．I1＝I2
D．无法确定
8.
晶晶同学将两只规格不一样的灯泡串联在同一电源上，有一只灯泡发出了很强的光，而另一只灯泡却发出较暗的光，同学们议论纷纷，你认为正确的是(　　)
A．发光强的灯泡中的电流大
B．发光暗的灯泡中的电流小
C．两灯泡中的电流一样大
D．发光暗的灯泡可能接触不好

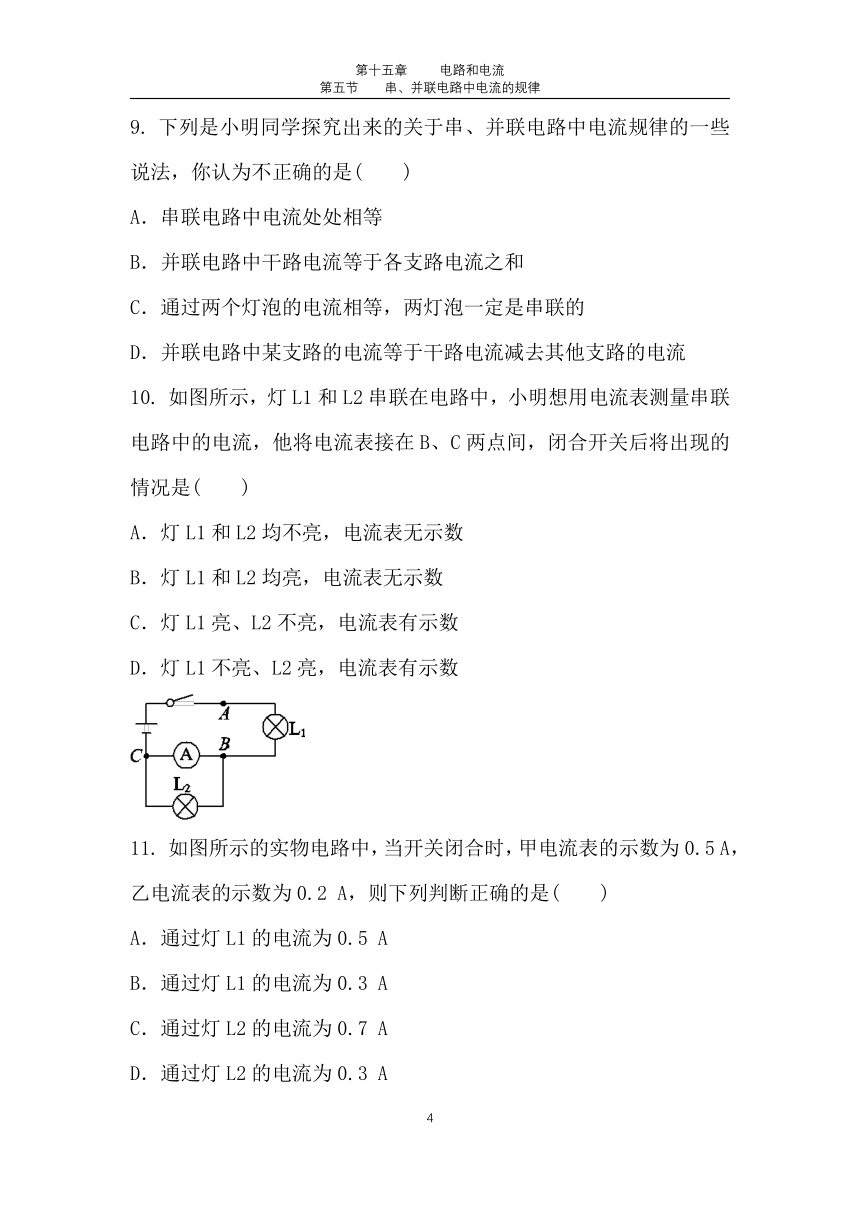

9.
下列是小明同学探究出来的关于串、并联电路中电流规律的一些说法，你认为不正确的是(　　)
A．串联电路中电流处处相等
B．并联电路中干路电流等于各支路电流之和
C．通过两个灯泡的电流相等，两灯泡一定是串联的
D．并联电路中某支路的电流等于干路电流减去其他支路的电流
10.
如图所示，灯L1和L2串联在电路中，小明想用电流表测量串联电路中的电流，他将电流表接在B、C两点间，闭合开关后将出现的情况是(　　)
A．灯L1和L2均不亮，电流表无示数
B．灯L1和L2均亮，电流表无示数
C．灯L1亮、L2不亮，电流表有示数
D．灯L1不亮、L2亮，电流表有示数
11.
如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5
A，乙电流表的示数为0.2
A，则下列判断正确的是(　　)
A．通过灯L1的电流为0.5
A
B．通过灯L1的电流为0.3
A
C．通过灯L2的电流为0.7
A
D．通过灯L2的电流为0.3
A

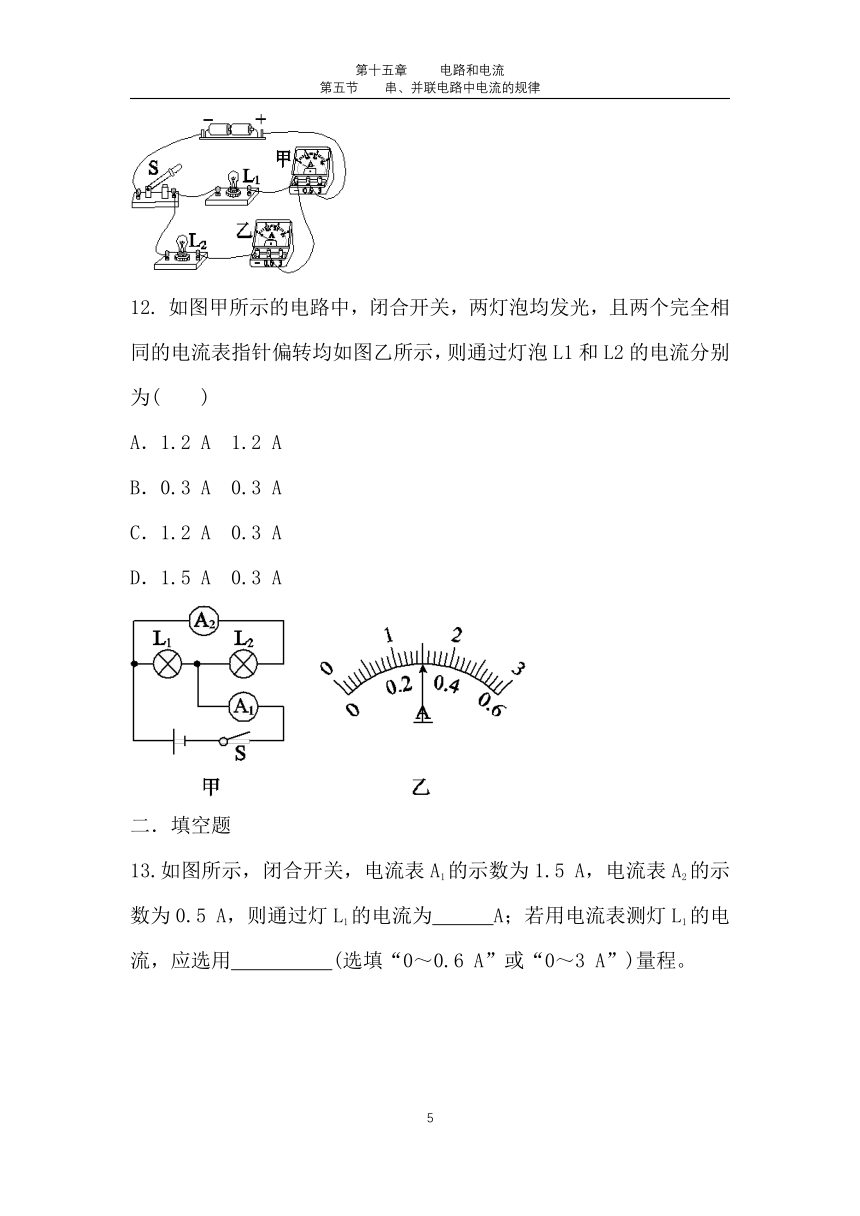

12.
如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为(　　)
A．1.2
A　1.2
A
B．0.3
A　0.3
A
C．1.2
A　0.3
A
D．1.5
A　0.3
A
二．填空题
13.如图所示，闭合开关，电流表A1的示数为1.5
A，电流表A2的示数为0.5
A，则通过灯L1的电流为
A；若用电流表测灯L1的电流，应选用
(选填“0～0.6
A”或“0～3
A”)量程。
14.在如图甲所示的电路中,闭合开关S后,两个灯泡都能发光,电流表A1和A2的指针均在图乙所示的位置,则通过灯泡L1的电流是
A,通过灯泡L2的电流是
A。?
15.如图所示的电路,灯泡L1、L2、L3的连接方式是
,电流表A1是测量灯泡
的电流,电流表A2是测量灯泡
的电流。电流表A1的示数为0.5
A,电流表A2的示数为0.3
A,且通过L2的电流是L1电流的2倍,则通过L3的电流为
A,干路总电流为
A。?
三．简答题
16.“探究并联电路的电流关系”的实验电路如图1所示。
(1)为了使探究得出的结论具有普遍意义，L1、L2应该选择
(选填“相同”或“不相同”)的小灯泡。
(2)根据图1连接好电路，将电流表接到C处，闭合开关，发现电流表指针如图2所示，出现这种现象的原因是
。
(3)测量完成后，进行小组交流讨论，下表选录了四个小组的数据，你认为这些数据是否合理，请说明理由
。
(4)根据上表得出实验结论：
(写出表达式)。
17.如图甲是小明在探究并联电路电流规律的实验中的电路图。
(1)在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了
。
(2)他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是
。
(3)他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是
；在排除故障后，电流表的示数如图丙所示，则电流表的示数为
A。
(4)在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他的实验应进行的改进是
。
(5)实验结束后，小明又利用器材连接了如图丁所示的电路，当开关S由断开到闭合时，电流表A2的示数
(选填“变大”“变小”或“不变”)。
18.用如图所示的电路探究并联电路中的电流关系。
(1)闭合开关,发现L1亮,而L2不亮。小易认为L2不亮的原因是L2短路,你认为他的判断是
(选填“正确”或“错误”)的;?
(2)小易将电路中右侧的a导线与电流表“0.6”接线柱相连的那一端改接到“-”接线柱上。其他都不动。这样连接的目的是测
(选填“干路”或“L2”)的电流,请评价其可行性并说明理由:
;?
(3)小易将实验数据记录在下表中,分析表中数据,可得出的结论是
。?
