人教版 九年级 物理 全一册 第十五章 15.2 电流和电路（ 练习题二） 【无答案】

第十五章
电路和电流
第二节
电流和电路
第十五章
电路和电流
第二节
电流和电路

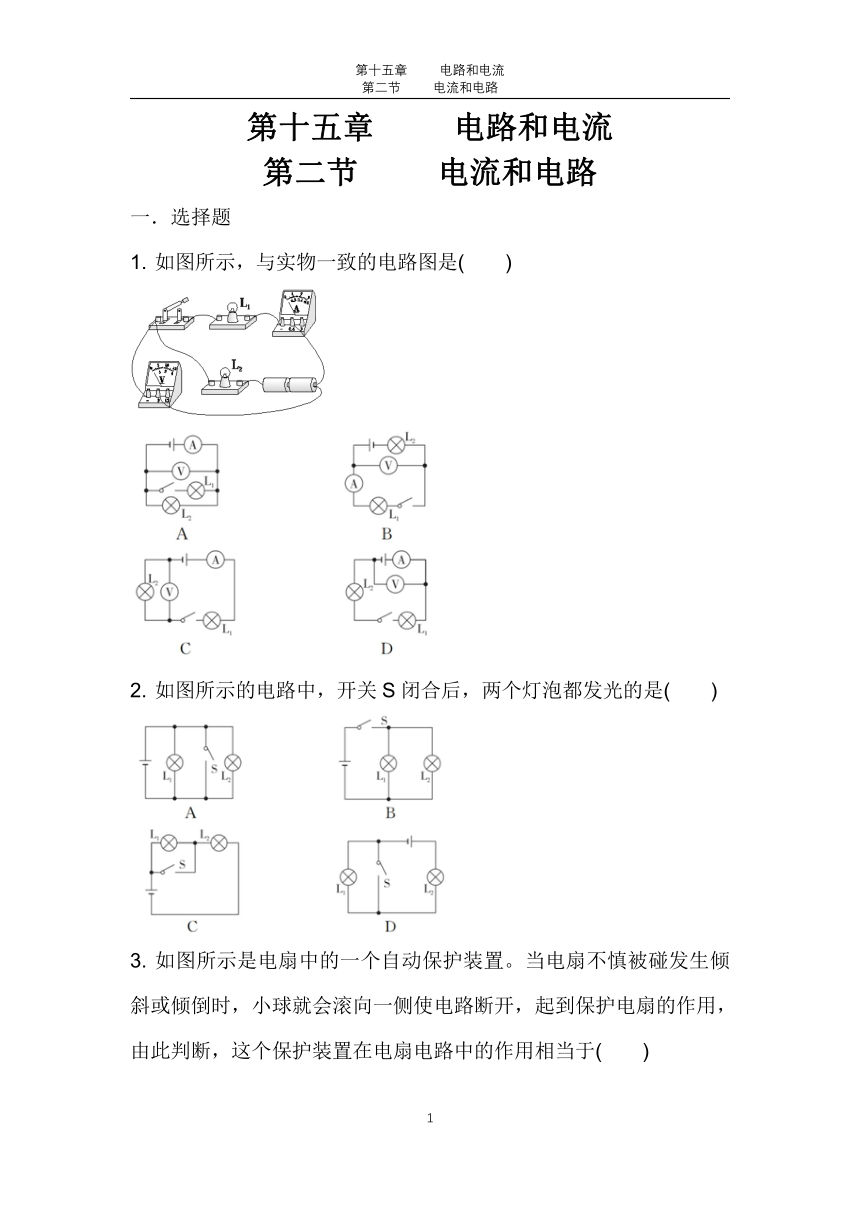

一．选择题
1.
如图所示，与实物一致的电路图是(　　)
2.
如图所示的电路中，开关S闭合后，两个灯泡都发光的是(　　)
3.

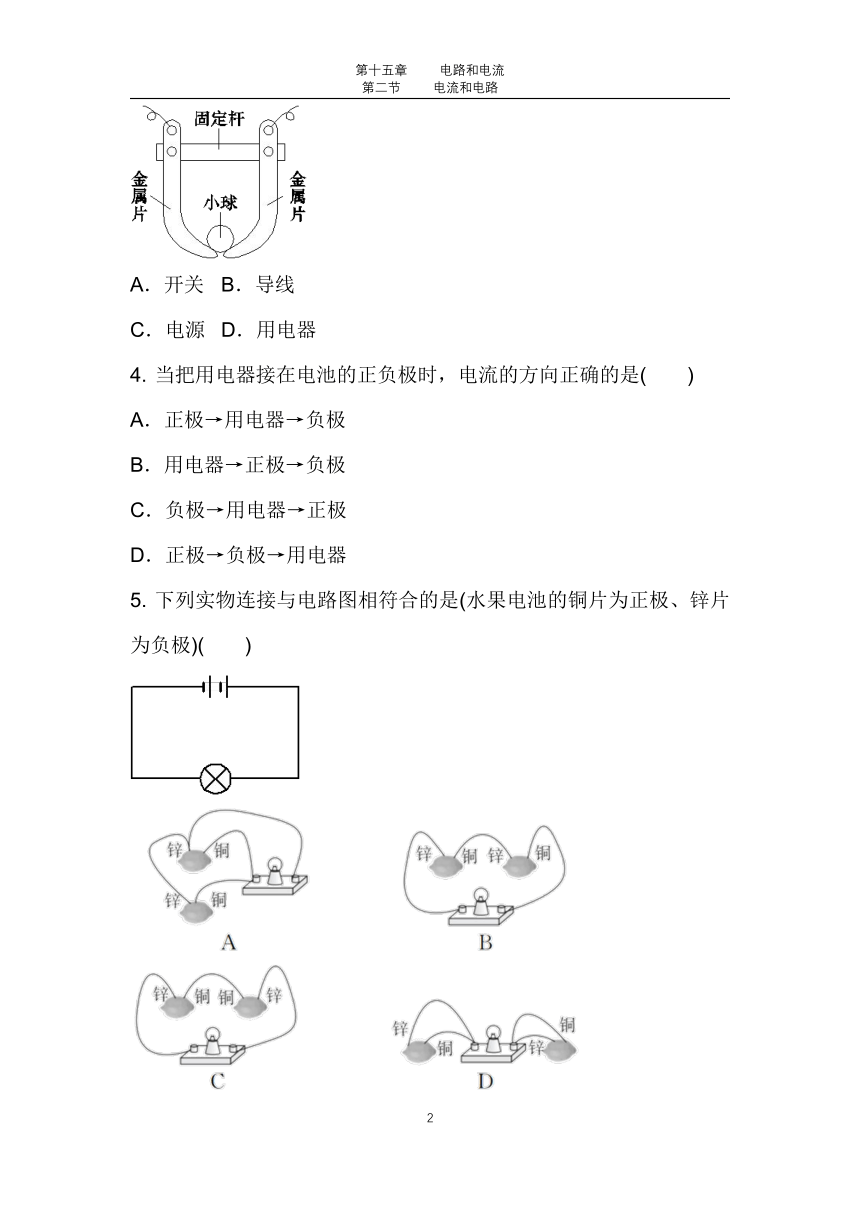

如图所示是电扇中的一个自动保护装置。当电扇不慎被碰发生倾斜或倾倒时，小球就会滚向一侧使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于(　　)
A．开关
B．导线
C．电源
D．用电器
4.
当把用电器接在电池的正负极时，电流的方向正确的是(　　)
A．正极→用电器→负极
B．用电器→正极→负极
C．负极→用电器→正极
D．正极→负极→用电器
5.
下列实物连接与电路图相符合的是(水果电池的铜片为正极、锌片为负极)(　　)
6.

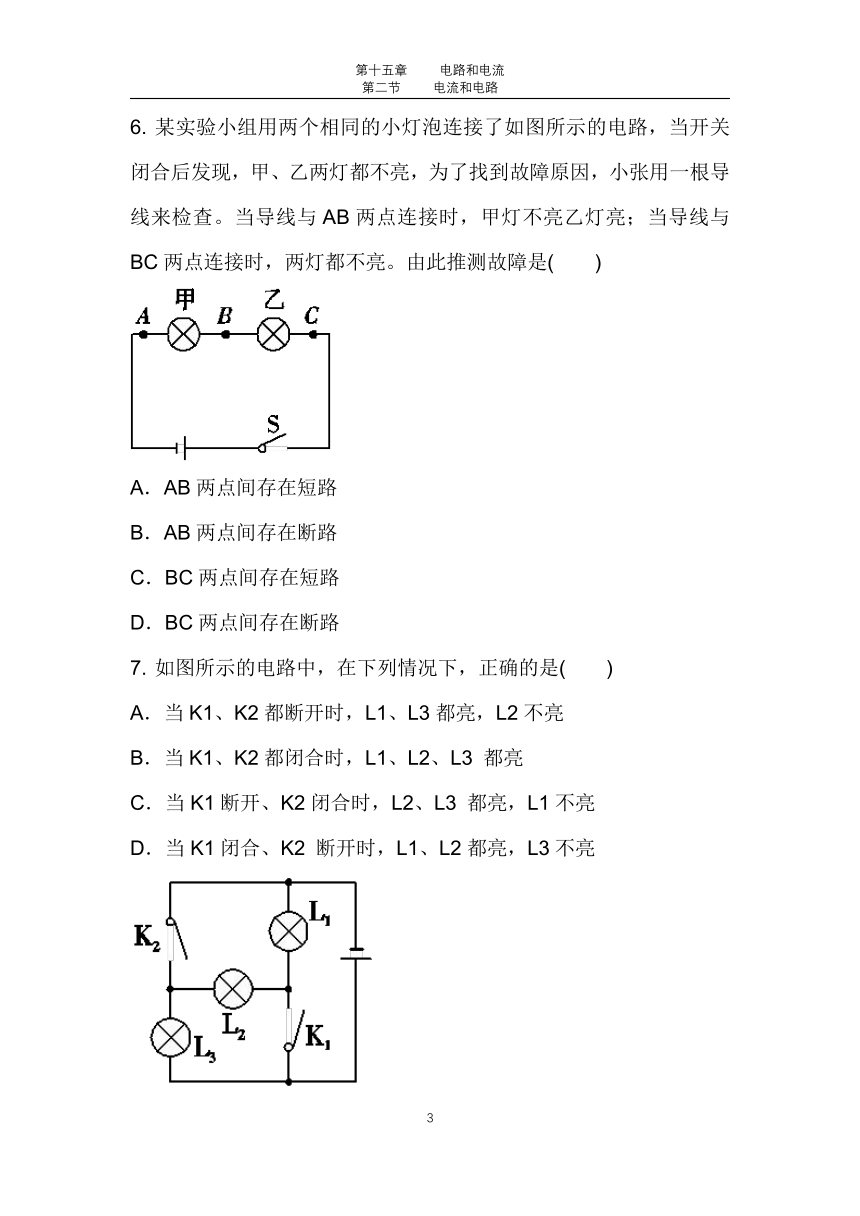

某实验小组用两个相同的小灯泡连接了如图所示的电路，当开关闭合后发现，甲、乙两灯都不亮，为了找到故障原因，小张用一根导线来检查。当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮。由此推测故障是(　　)
A．AB两点间存在短路
B．AB两点间存在断路
C．BC两点间存在短路
D．BC两点间存在断路
7.
如图所示的电路中，在下列情况下，正确的是(　　)
A．当K1、K2都断开时，L1、L3都亮，L2不亮
B．当K1、K2都闭合时，L1、L2、L3
都亮
C．当K1断开、K2闭合时，L2、L3
都亮，L1不亮
D．当K1闭合、K2
断开时，L1、L2都亮，L3不亮
8.

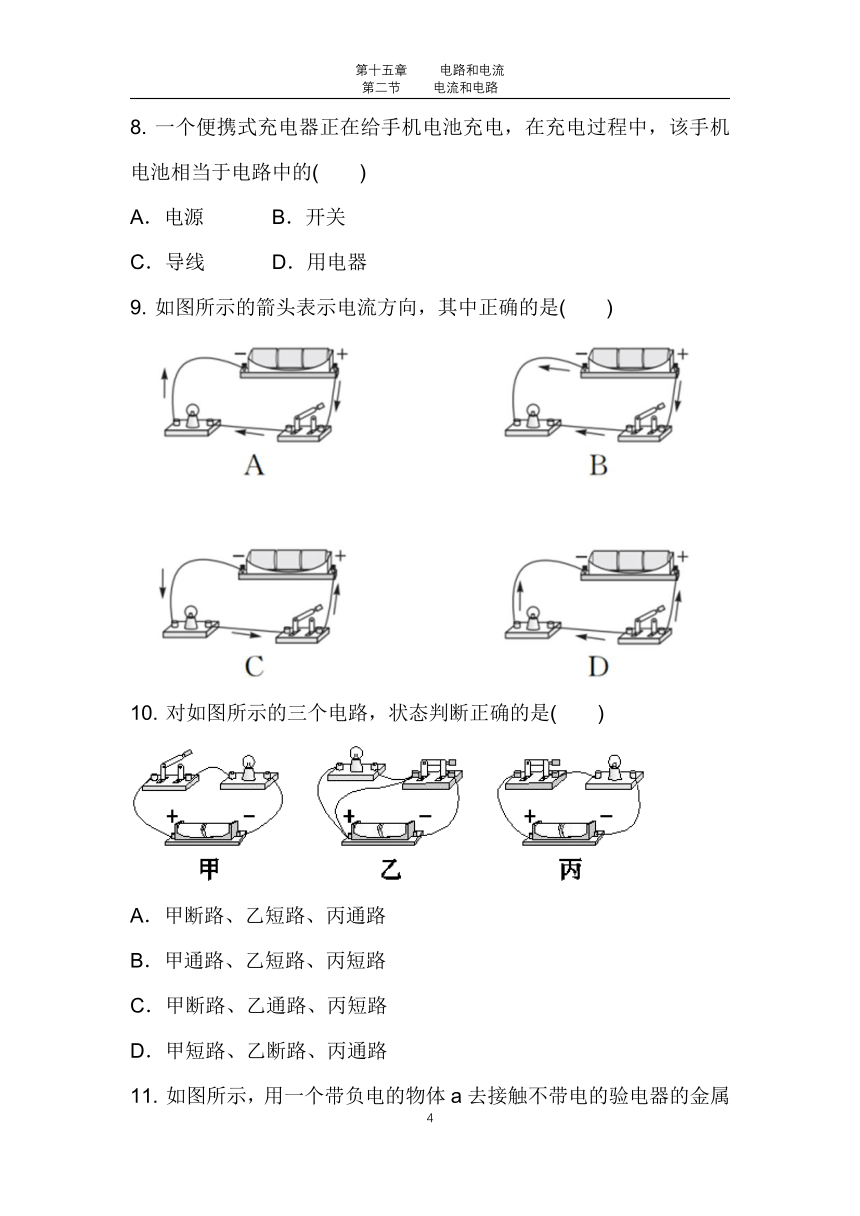

一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的(　　)
A．电源
B．开关
C．导线
D．用电器
9.
如图所示的箭头表示电流方向，其中正确的是(　　)
10.
对如图所示的三个电路，状态判断正确的是(　　)
A．甲断路、乙短路、丙通路
B．甲通路、乙短路、丙短路
C．甲断路、乙通路、丙短路
D．甲短路、乙断路、丙通路
11.
如图所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上负电，则下列说法正确的是(　　)
A．a上的一些电子转移到b上，瞬时电流方向b→a
B．b上的一些电子转移到a上，瞬时电流方向a→b
C．b上的一些原子核转移到a上，瞬时电流方向b→a
D．a上的一些原子核转移到b上，瞬时电流方向a→b
12.
高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光。则(　　)
A．A和Y是同一根电线，B和Z是同一根电线
B．B和Z是同一根电线，C和Y是同一根电线
C．A和Y是同一根电线，B和X是同一根电线
D．B和X是同一根电线，C和Y是同一根电线
13.
以下关于电流的说法中正确的是（　　）
A．电荷的运动形成电流
B．电荷的定向移动形成电流
C．只有正电荷的定向移动才能形成电流
D．只有自由电子的定向移动才能形成电流
14.
下列说法中正确的是（
）
A．电流是带电粒子的运动
B．电路中有电流，一定有电源
C．电路中有电源，一定有电流
D．电源是是消耗电能的装置
15.
如图所示的电路中，开关闭合后两灯均不亮，某同学用一根导线去查找电路的故障．他的方法及看到的现象是：将导线跨接在L1两端，L2不亮；将导线跨接在L2两端，L1亮．根据以上实验现象，我们就可以判定(
)
A．
L1短路
B．
L1断路
C．
L2短路
D．
L2断路
16.
下列说法中正确的是：（
）
A、用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
B、干电池、蓄电池、发电机、电动机都是电源
C、电源是使电路中有持续电流的装置
D、用手电筒照明时，电流方向是干电池的负极经过灯泡流到正极
17.
在下列器件中全部为用电器的是（
）
A.电铃、电池组、白炽灯
B.发电机、电动机、电源插座
C.日光灯、电风扇、电线
D.洗衣机、收录机、空调器
二．填空题
18.简单电路是由电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的
；充电宝给手机充电时，充电宝相当于简单电路中的
。
19.如图所示电路中，属于断路的是
图；属于短路的是
图。
20.酸甜多汁的水果点亮了一排发光二极管，在这个简单的电路中水果相当于
，如果想控制这个电路的通断，还应在电路中安装
。
21.路边的电线杆上常见到的小风车，小川询问了供电厂的工作人员，得到的答复是：因为鸟类经常衔回铁丝等导电物质筑巢，一旦铁丝搭在线路上，很容易引起事故，放置小风车是用来驱鸟的。
你认为引起的事故可能是
(选填“短路”或“断路”)。
22.填写下列各空：
（1）电池和发电机属于
，它在电路中提供
。
（2）一个完整的电路是由
、
、
和
组成。
（3）金属中有
，所以善于导电；食盐水中也有能
的离子，所以也是导体；在你的学习用品中，
是导体，
是绝缘体。
（4）电路中电流的方向是沿着“
→
→
”方向流动的
