人教版八年级课堂同步单元测试卷：4.4光的折射（同步测试卷）

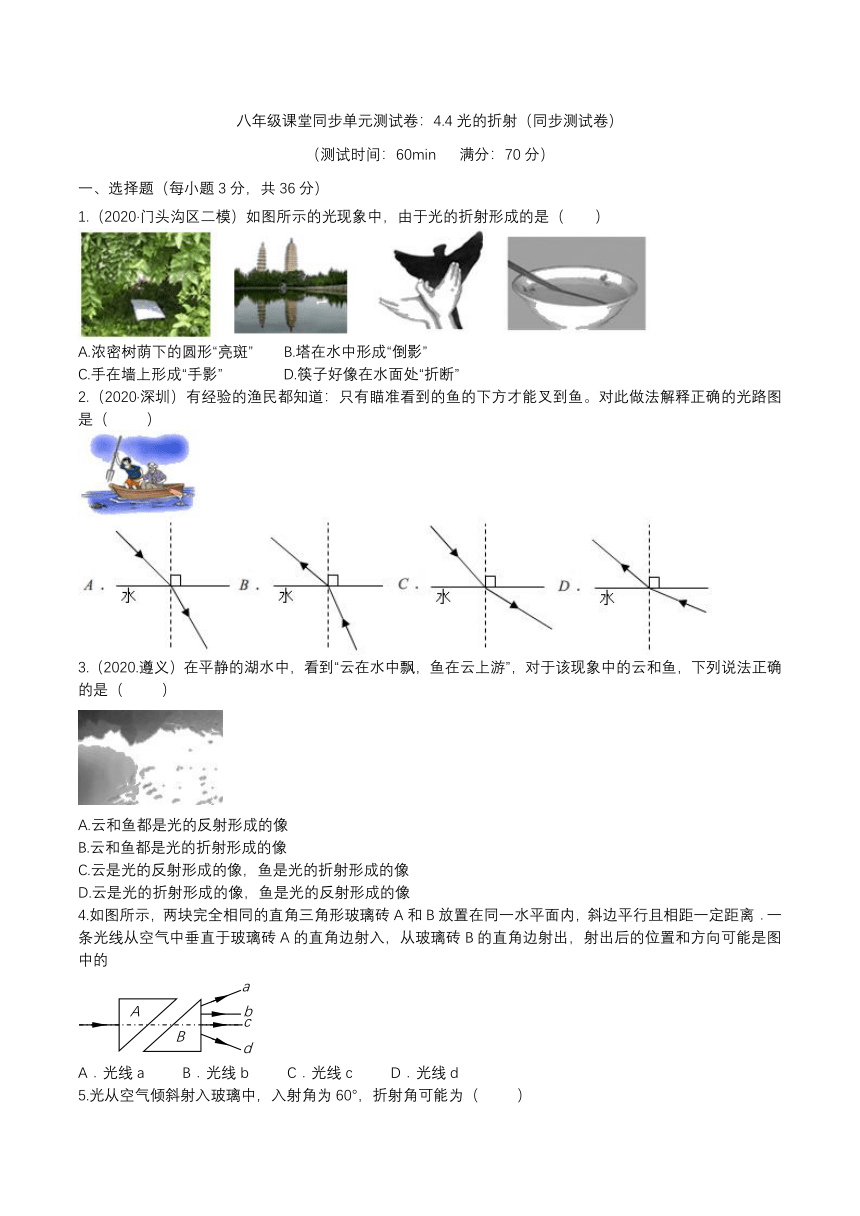

八年级课堂同步单元测试卷：4.4光的折射（同步测试卷）
（测试时间：60min
满分：70分）
一、选择题（每小题3分，共36分）
1.（2020·门头沟区二模）如图所示的光现象中，由于光的折射形成的是（
）
A.浓密树荫下的圆形“亮斑”
B.塔在水中形成“倒影”
C.手在墙上形成“手影”
D.筷子好像在水面处“折断”
2.（2020·深圳）有经验的渔民都知道：只有瞄准看到的鱼的下方才能叉到鱼。对此做法解释正确的光路图是（
）
3.（2020.遵义）在平静的湖水中，看到“云在水中飘，鱼在云上游”，对于该现象中的云和鱼，下列说法正确的是（
）
A.云和鱼都是光的反射形成的像
B.云和鱼都是光的折射形成的像
C.云是光的反射形成的像，鱼是光的折射形成的像
D.云是光的折射形成的像，鱼是光的反射形成的像
4.如图所示，两块完全相同的直角三角形玻璃砖A和B放置在同一水平面内，斜边平行且相距一定距离．一条光线从空气中垂直于玻璃砖A的直角边射入，从玻璃砖B的直角边射出，射出后的位置和方向可能是图中的
A．光线a
B．光线b
C．光线c
D．光线d

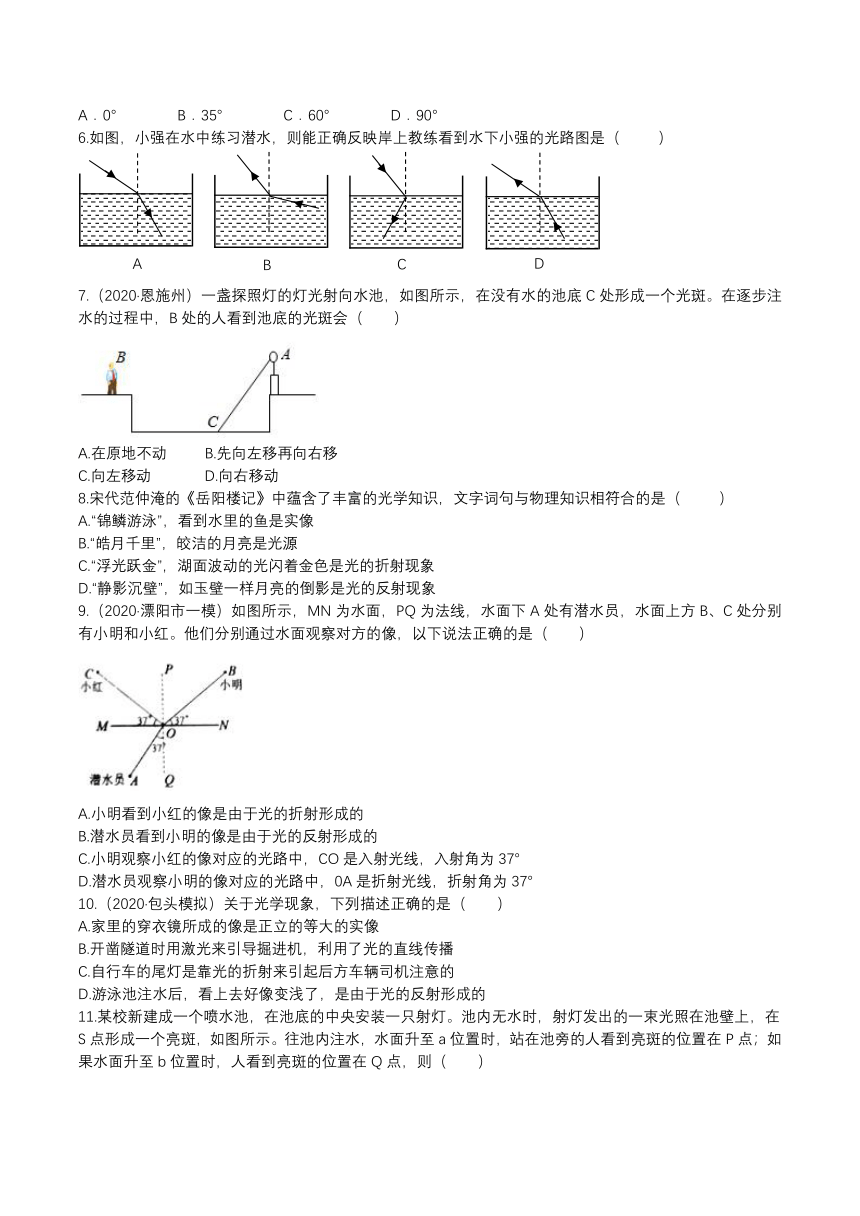

5.光从空气倾斜射入玻璃中，入射角为60°，折射角可能为（
）
A．0°
B．35°
C．60°
D．90°
6.如图，小强在水中练习潜水，则能正确反映岸上教练看到水下小强的光路图是（
）
7.（2020·恩施州）一盏探照灯的灯光射向水池，如图所示，在没有水的池底C处形成一个光斑。在逐步注水的过程中，B处的人看到池底的光斑会（
）
A.在原地不动
B.先向左移再向右移
C.向左移动
D.向右移动
8.宋代范仲淹的《岳阳楼记》中蕴含了丰富的光学知识，文字词句与物理知识相符合的是（
）
A.“锦鳞游泳”，看到水里的鱼是实像
B.“皓月千里”，皎洁的月亮是光源
C.“浮光跃金”，湖面波动的光闪着金色是光的折射现象
D.“静影沉壁”，如玉壁一样月亮的倒影是光的反射现象
9.（2020·漂阳市一模）如图所示，MN为水面，PQ为法线，水面下A处有潜水员，水面上方B、C处分别有小明和小红。他们分别通过水面观察对方的像，以下说法正确的是（
）
A.小明看到小红的像是由于光的折射形成的
B.潜水员看到小明的像是由于光的反射形成的
C.小明观察小红的像对应的光路中，CO是入射光线，入射角为37°
D.潜水员观察小明的像对应的光路中，0A是折射光线，折射角为37°
10.（2020·包头模拟）关于光学现象，下列描述正确的是（
）
A.家里的穿衣镜所成的像是正立的等大的实像
B.开凿隧道时用激光来引导掘进机，利用了光的直线传播
C.自行车的尾灯是靠光的折射来引起后方车辆司机注意的
D.游泳池注水后，看上去好像变浅了，是由于光的反射形成的

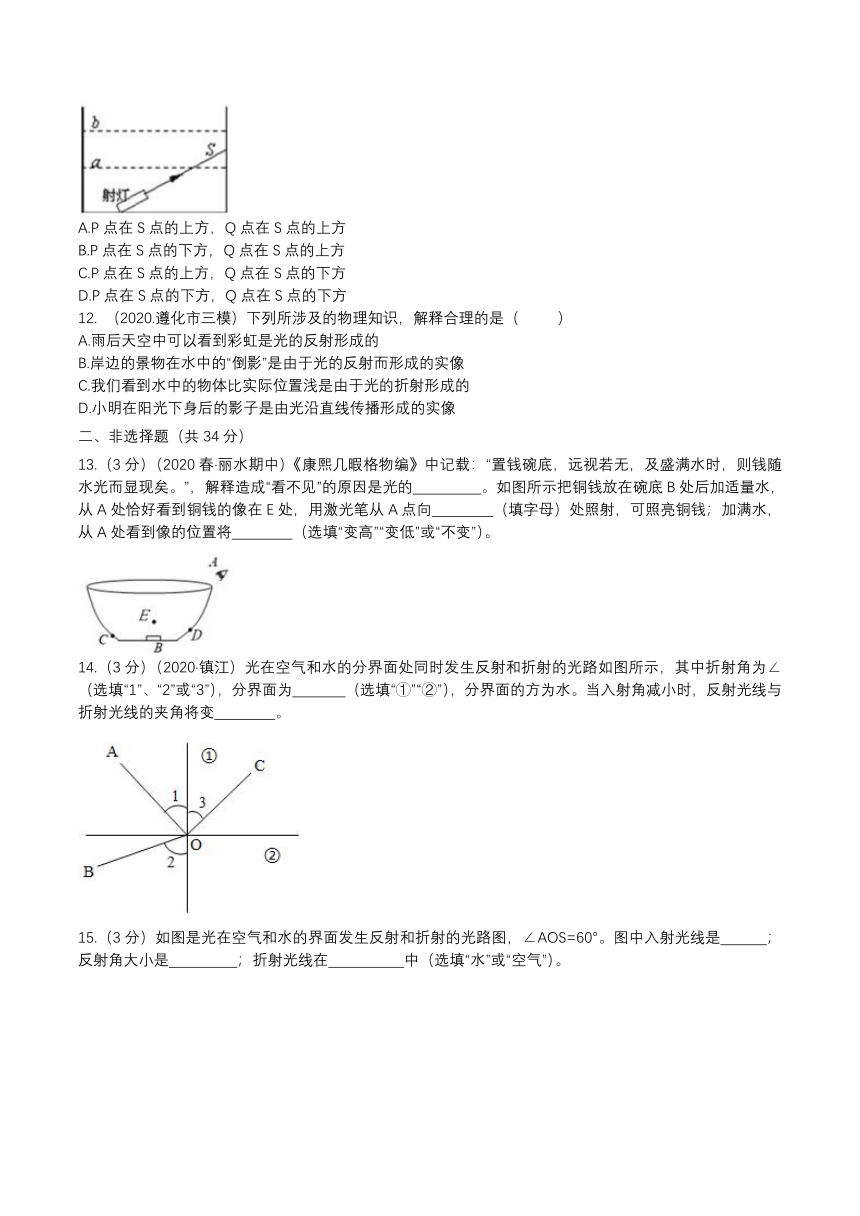

11.某校新建成一个喷水池，在池底的中央安装一只射灯。池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示。往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则（
）
A.P点在S点的上方，Q点在S点的上方
B.P点在S点的下方，Q点在S点的上方
C.P点在S点的上方，Q点在S点的下方
D.P点在S点的下方，Q点在S点的下方
12.
（2020.遵化市三模）下列所涉及的物理知识，解释合理的是（
）
A.雨后天空中可以看到彩虹是光的反射形成的
B.岸边的景物在水中的“倒影”是由于光的反射而形成的实像
C.我们看到水中的物体比实际位置浅是由于光的折射形成的
D.小明在阳光下身后的影子是由光沿直线传播形成的实像
二、非选择题（共34分）
13.（3分）（2020春·丽水期中）《康熙几暇格物编》中记载：“置钱碗底，远视若无，及盛满水时，则钱随水光而显现矣。”，解释造成“看不见”的原因是光的
。如图所示把铜钱放在碗底B处后加适量水，从A处恰好看到铜钱的像在E处，用激光笔从A点向
（填字母）处照射，可照亮铜钱；加满水，从A处看到像的位置将
（选填“变高”“变低”或“不变”）。
14.（3分）（2020·镇江）光在空气和水的分界面处同时发生反射和折射的光路如图所示，其中折射角为∠
（选填“1”、“2”或“3”），分界面为
（选填“①”“②”），分界面的方为水。当入射角减小时，反射光线与折射光线的夹角将变
。

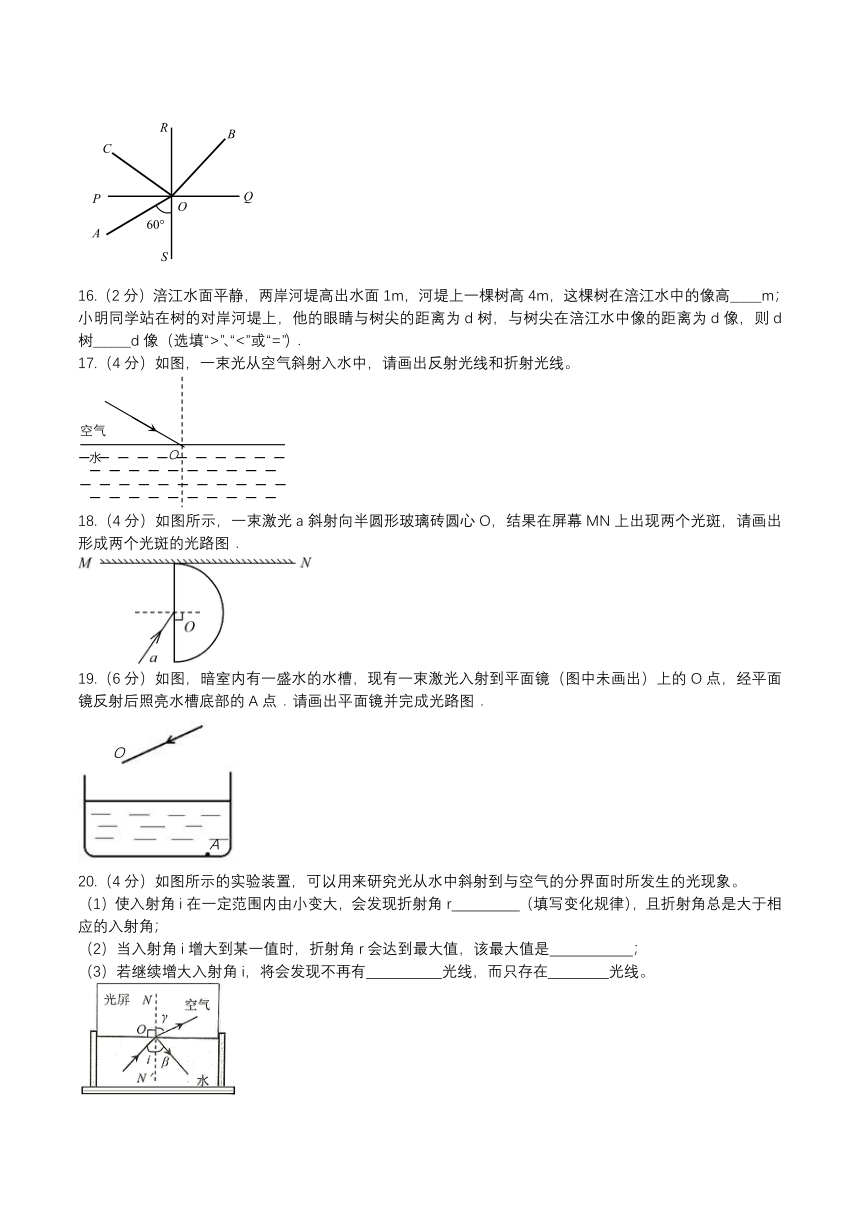

15.（3分）如图是光在空气和水的界面发生反射和折射的光路图，∠AOS=60°。图中入射光线是
；反射角大小是
；折射光线在
中（选填“水”或“空气”）。
16.（2分）涪江水面平静，两岸河堤高出水面1m，河堤上一棵树高4m，这棵树在涪江水中的像高_____m；小明同学站在树的对岸河堤上，他的眼睛与树尖的距离为d树，与树尖在涪江水中像的距离为d像，则d树______d像（选填“>”、“<”或“=”）．
17.（4分）如图，一束光从空气斜射入水中，请画出反射光线和折射光线。
18.（4分）如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图．
19.（6分）如图，暗室内有一盛水的水槽，现有一束激光入射到平面镜（图中未画出）上的O点，经平面镜反射后照亮水槽底部的A点．请画出平面镜并完成光路图．
20.（4分）如图所示的实验装置，可以用来研究光从水中斜射到与空气的分界面时所发生的光现象。
（1）使入射角i在一定范围内由小变大，会发现折射角r
（填写变化规律），且折射角总是大于相应的入射角；
（2）当入射角i增大到某一值时，折射角r会达到最大值，该最大值是
；
（3）若继续增大入射角i，将会发现不再有
光线，而只存在
光线。

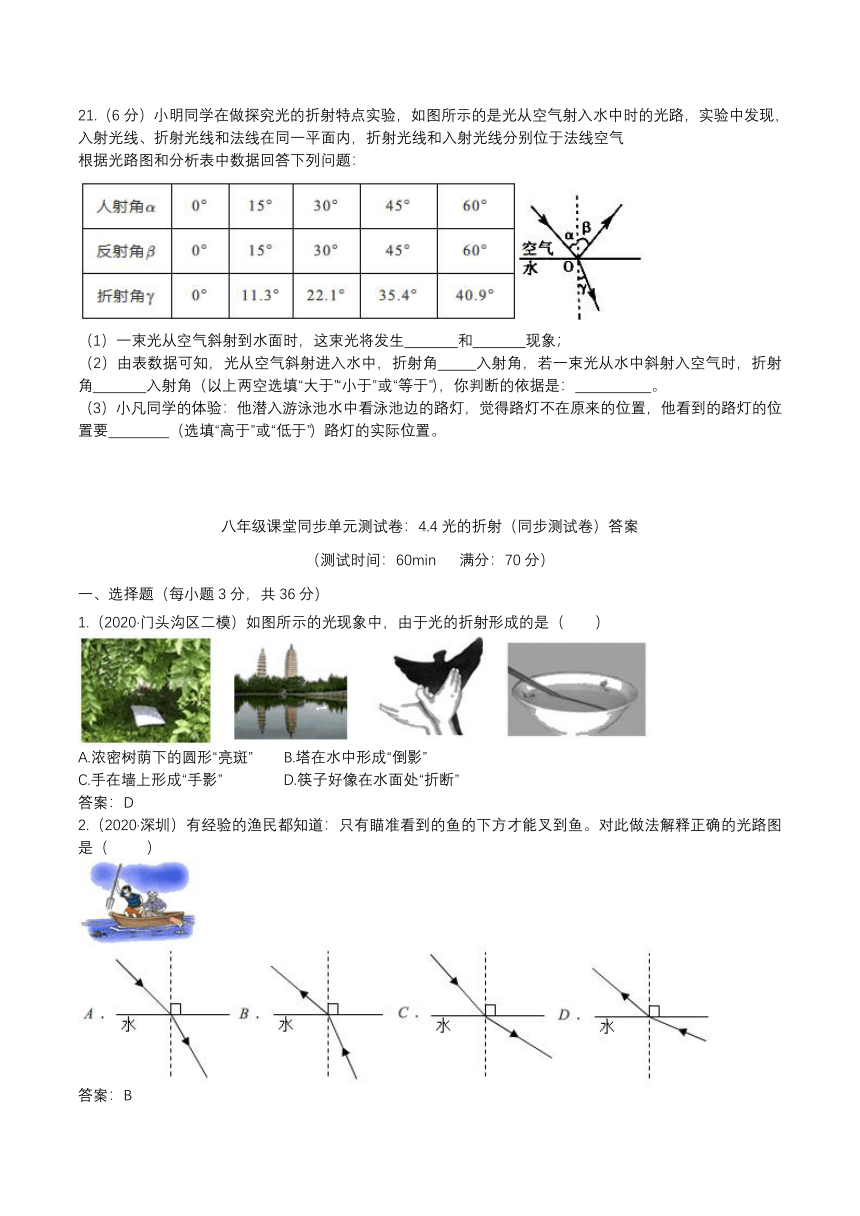

21.（6分）小明同学在做探究光的折射特点实验，如图所示的是光从空气射入水中时的光路，实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线空气
根据光路图和分析表中数据回答下列问题：
（1）一束光从空气斜射到水面时，这束光将发生
和
现象；
（2）由表数据可知，光从空气斜射进入水中，折射角
入射角，若一束光从水中斜射入空气时，折射角
入射角（以上两空选填“大于”“小于”或“等于”），你判断的依据是：
。
（3）小凡同学的体验：他潜入游泳池水中看泳池边的路灯，觉得路灯不在原来的位置，他看到的路灯的位置要
（选填“高于”或“低于”）路灯的实际位置。
八年级课堂同步单元测试卷：4.4光的折射（同步测试卷）答案
（测试时间：60min
满分：70分）
一、选择题（每小题3分，共36分）
1.（2020·门头沟区二模）如图所示的光现象中，由于光的折射形成的是（
）
A.浓密树荫下的圆形“亮斑”
B.塔在水中形成“倒影”
C.手在墙上形成“手影”
D.筷子好像在水面处“折断”
答案：D
2.（2020·深圳）有经验的渔民都知道：只有瞄准看到的鱼的下方才能叉到鱼。对此做法解释正确的光路图是（
）
答案：B
3.（2020.遵义）在平静的湖水中，看到“云在水中飘，鱼在云上游”，对于该现象中的云和鱼，下列说法正确的是（
）
A.云和鱼都是光的反射形成的像
B.云和鱼都是光的折射形成的像
C.云是光的反射形成的像，鱼是光的折射形成的像
D.云是光的折射形成的像，鱼是光的反射形成的像
答案：C
4.如图所示，两块完全相同的直角三角形玻璃砖A和B放置在同一水平面内，斜边平行且相距一定距离．一条光线从空气中垂直于玻璃砖A的直角边射入，从玻璃砖B的直角边射出，射出后的位置和方向可能是图中的
A．光线a
B．光线b
C．光线c
D．光线d
答案：B
5.光从空气倾斜射入玻璃中，入射角为60°，折射角可能为（
）
A．0°
B．35°
C．60°
D．90°
答案：B
6.如图，小强在水中练习潜水，则能正确反映岸上教练看到水下小强的光路图是（
）
答案：D
7.（2020·恩施州）一盏探照灯的灯光射向水池，如图所示，在没有水的池底C处形成一个光斑。在逐步注水的过程中，B处的人看到池底的光斑会（
）
A.在原地不动
B.先向左移再向右移
C.向左移动
D.向右移动
答案：D
8.
宋代范仲淹的《岳阳楼记》中蕴含了丰富的光学知识，文字词句与物理知识相符合的是（
）
A.“锦鳞游泳”，看到水里的鱼是实像
B.“皓月千里”，皎洁的月亮是光源
C.“浮光跃金”，湖面波动的光闪着金色是光的折射现象
D.“静影沉壁”，如玉壁一样月亮的倒影是光的反射现象
答案：D
9.（2020·漂阳市一模）如图所示，MN为水面，PQ为法线，水面下A处有潜水员，水面上方B、C处分别有小明和小红。他们分别通过水面观察对方的像，以下说法正确的是（
）
A.小明看到小红的像是由于光的折射形成的
B.潜水员看到小明的像是由于光的反射形成的
C.小明观察小红的像对应的光路中，CO是入射光线，入射角为37°
D.潜水员观察小明的像对应的光路中，0A是折射光线，折射角为37°
答案：D
10.（2020·包头模拟）关于光学现象，下列描述正确的是（
）
A.家里的穿衣镜所成的像是正立的等大的实像
B.开凿隧道时用激光来引导掘进机，利用了光的直线传播
C.自行车的尾灯是靠光的折射来引起后方车辆司机注意的
D.游泳池注水后，看上去好像变浅了，是由于光的反射形成的
答案：B
11.某校新建成一个喷水池，在池底的中央安装一只射灯。池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示。往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则（
）
A.P点在S点的上方，Q点在S点的上方
B.P点在S点的下方，Q点在S点的上方
C.P点在S点的上方，Q点在S点的下方
D.P点在S点的下方，Q点在S点的下方
答案：D
12.（2020.遵化市三模）下列所涉及的物理知识，解释合理的是（
）
A.雨后天空中可以看到彩虹是光的反射形成的
B.岸边的景物在水中的“倒影”是由于光的反射而形成的实像
C.我们看到水中的物体比实际位置浅是由于光的折射形成的
D.小明在阳光下身后的影子是由光沿直线传播形成的实像
答案：C
二、非选择题（共34分）
13.（3分）（2020春·丽水期中）《康熙几暇格物编》中记载：“置钱碗底，远视若无，及盛满水时，则钱随水光而显现矣。”，解释造成“看不见”的原因是光的
。如图所示把铜钱放在碗底B处后加适量水，从A处恰好看到铜钱的像在E处，用激光笔从A点向
（填字母）处照射，可照亮铜钱；加满水，从A处看到像的位置将
（选填“变高”“变低”或“不变”）。
答案：直线传播
E
变高
14.（3分）（2020·镇江）光在空气和水的分界面处同时发生反射和折射的光路如图所示，其中折射角为∠
（选填“1”、“2”或“3”），分界面为
（选填“①”“②”），分界面的方为水。当入射角减小时，反射光线与折射光线的夹角将变
。
答案：2
②
增大
15.（3分）如图是光在空气和水的界面发生反射和折射的光路图，∠AOS=60°。图中入射光线是
；反射角大小是
；折射光线在
中（选填“水”或“空气”）。
答案：AO
30°
空气
16.（2分）涪江水面平静，两岸河堤高出水面1m，河堤上一棵树高4m，这棵树在涪江水中的像高_____m；小明同学站在树的对岸河堤上，他的眼睛与树尖的距离为d树，与树尖在涪江水中像的距离为d像，则d树______d像（选填“>”、“<”或“=”）．
答案：4
＜
17.（4分）如图，一束光从空气斜射入水中，请画出反射光线和折射光线。
答案：
18.（4分）如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图．
答案：
19.（6分）如图，暗室内有一盛水的水槽，现有一束激光入射到平面镜（图中未画出）上的O点，经平面镜反射后照亮水槽底部的A点．请画出平面镜并完成光路图．
答案：
20.（4分）如图所示的实验装置，可以用来研究光从水中斜射到与空气的分界面时所发生的光现象。
（1）使入射角i在一定范围内由小变大，会发现折射角r
（填写变化规律），且折射角总是大于相应的入射角；
（2）当入射角i增大到某一值时，折射角r会达到最大值，该最大值是
；
（3）若继续增大入射角i，将会发现不再有
光线，而只存在
光线。
答案：（1）由小变大
（2）
90?
（3）折射
反射
21.（6分）小明同学在做探究光的折射特点实验，如图所示的是光从空气射入水中时的光路，实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线空气
根据光路图和分析表中数据回答下列问题：
（1）一束光从空气斜射到水面时，这束光将发生
和
现象；
（2）由表数据可知，光从空气斜射进入水中，折射角
入射角，若一束光从水中斜射入空气时，折射角
入射角（以上两空选填“大于”“小于”或“等于”），你判断的依据是：
。
（3）小凡同学的体验：他潜入游泳池水中看泳池边的路灯，觉得路灯不在原来的位置，他看到的路灯的位置要
（选填“高于”或“低于”）路灯的实际位置。
答案：（1）反射；折射；（2）小于；大于；光在折射时，光路是可逆的；（3）高于。
