人教版 九年级 物理 全一册 第十五章 15.5串、并联电路中电流的规律（练习题一） 【无答案】

第十五章
电路和电流
第五节
串、并联电路中电流的规律
第十五章
电路和电流
第五节
串、并联电路中电流的规律

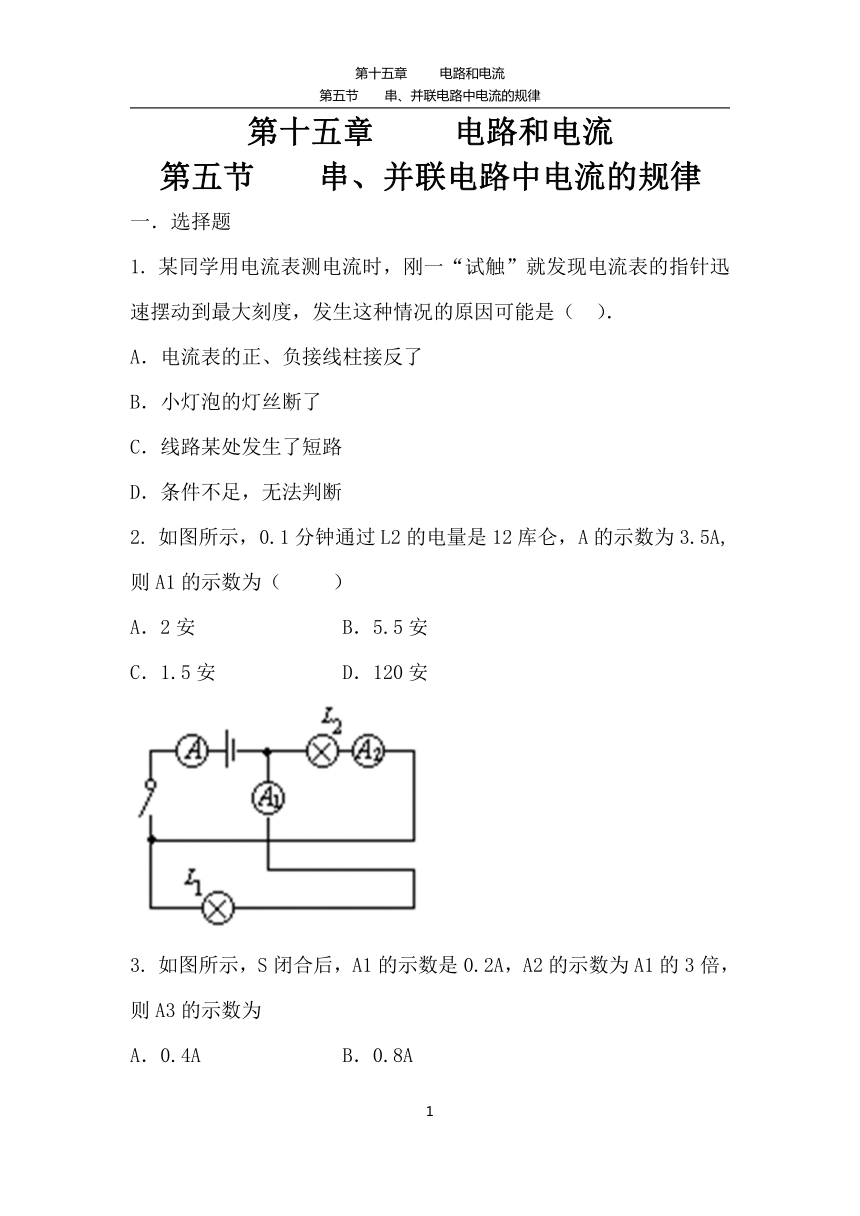

一．选择题
1.
某同学用电流表测电流时，刚一“试触”就发现电流表的指针迅速摆动到最大刻度，发生这种情况的原因可能是（
）．
A．电流表的正、负接线柱接反了
B．小灯泡的灯丝断了
C．线路某处发生了短路
D．条件不足，无法判断
2.
如图所示，0.1分钟通过L2的电量是12库仑，A的示数为3.5A,则A1的示数为（
）
A．2安
B．5.5安
C．1.5安
D．120安
3.

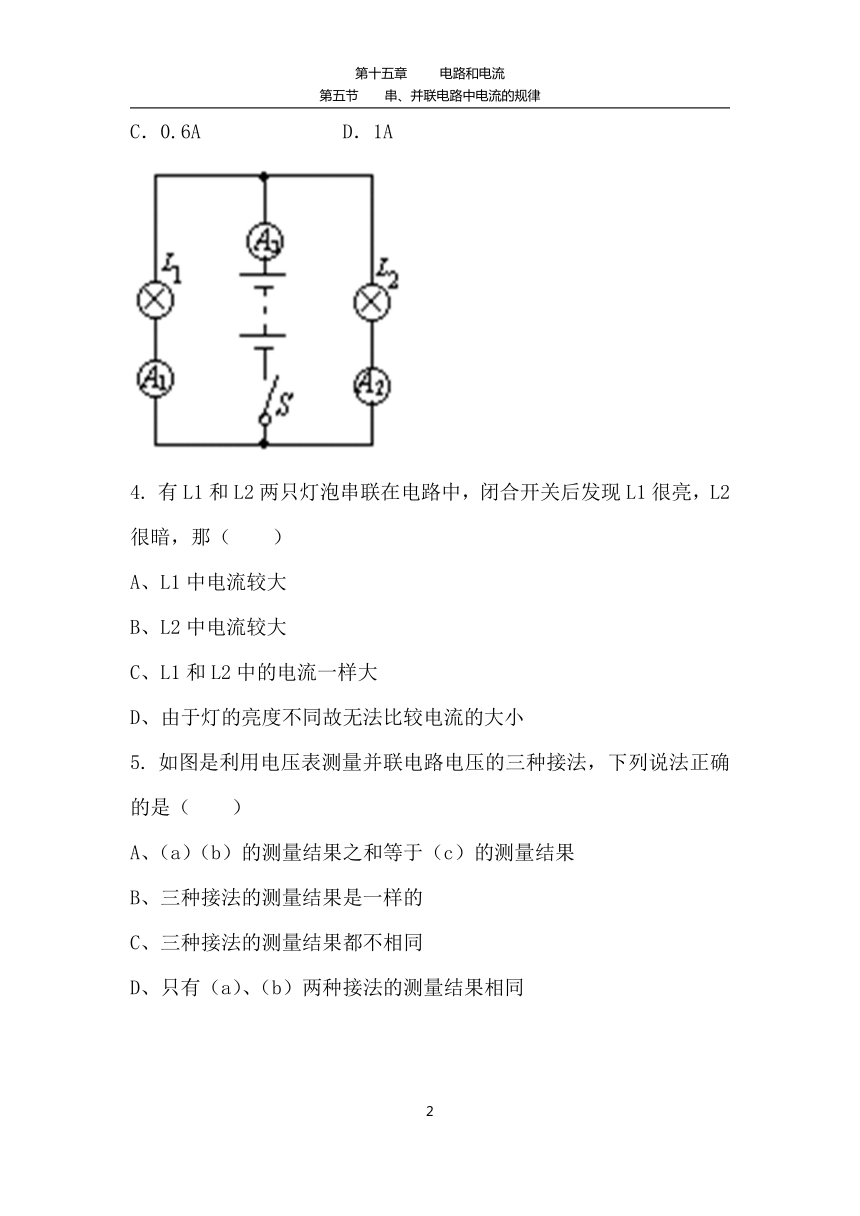

如图所示，S闭合后，A1的示数是0.2A，A2的示数为A1的3倍，则A3的示数为
A．0.4A
B．0.8A
C．0.6A
D．1A
4.
有L1和L2两只灯泡串联在电路中，闭合开关后发现L1很亮，L2很暗，那（
）
A、L1中电流较大
B、L2中电流较大
C、L1和L2中的电流一样大
D、由于灯的亮度不同故无法比较电流的大小
5.

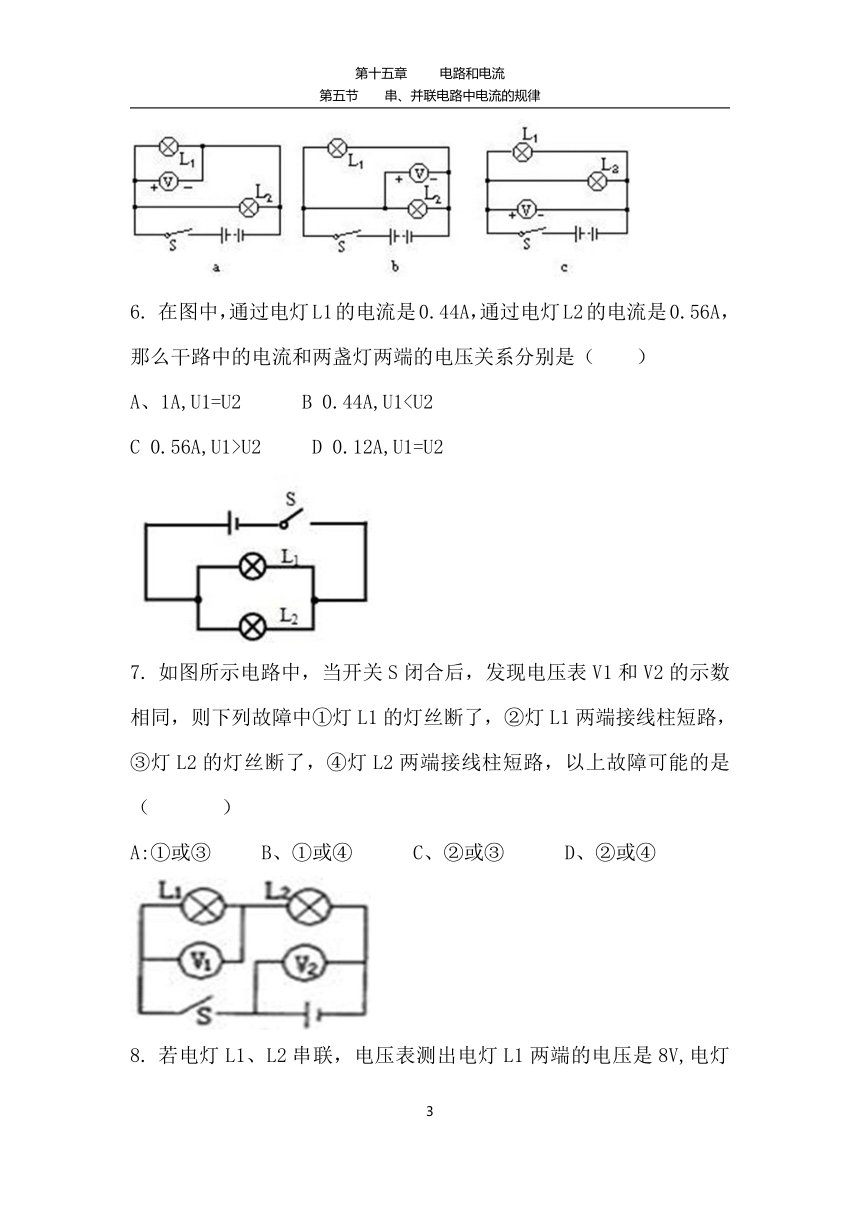

如图是利用电压表测量并联电路电压的三种接法，下列说法正确的是（　　）
A、（a）（b）的测量结果之和等于（c）的测量结果
B、三种接法的测量结果是一样的
C、三种接法的测量结果都不相同
D、只有（a）、（b）两种接法的测量结果相同
6.
在图中，通过电灯L1的电流是0.44A，通过电灯L2的电流是0.56A，那么干路中的电流和两盏灯两端的电压关系分别是（
）
A、1A,U1=U2
B
0.44A,U1C
0.56A,U1>U2
D
0.12A,U1=U2
7.
如图所示电路中，当开关S闭合后，发现电压表V1和V2的示数相同，则下列故障中①灯L1的灯丝断了，②灯L1两端接线柱短路，③灯L2的灯丝断了，④灯L2两端接线柱短路，以上故障可能的是（
）
A:①或③
B、①或④
C、②或③
D、②或④
8.

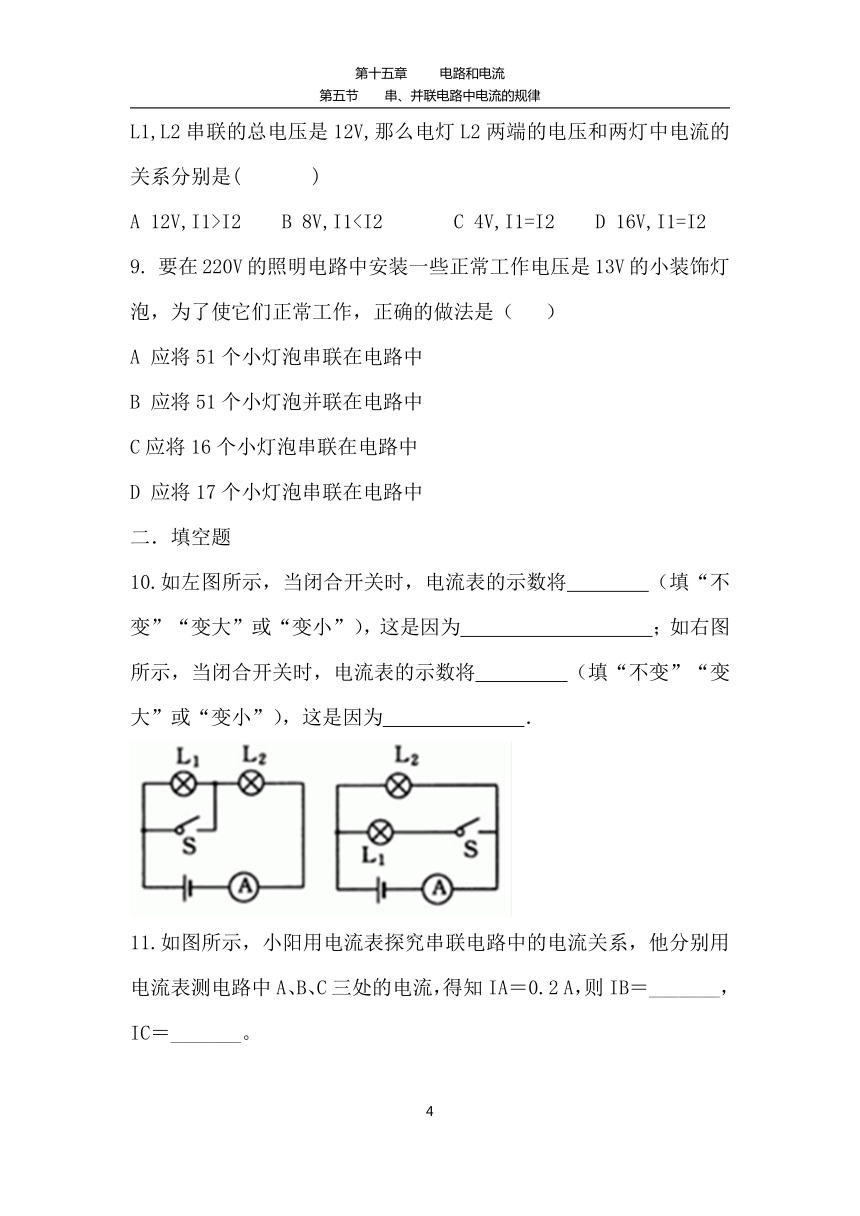

若电灯L1、L2串联，电压表测出电灯L1两端的电压是8V,电灯L1,L2串联的总电压是12V,那么电灯L2两端的电压和两灯中电流的关系分别是(
)
A
12V,I1>I2
B
8V,I1C
4V,I1=I2
D
16V,I1=I2
9.
要在220V的照明电路中安装一些正常工作电压是13V的小装饰灯泡，为了使它们正常工作，正确的做法是（
）
A
应将51个小灯泡串联在电路中
B
应将51个小灯泡并联在电路中
C应将16个小灯泡串联在电路中
D
应将17个小灯泡串联在电路中
二．填空题
10.如左图所示，当闭合开关时，电流表的示数将
（填“不变”“变大”或“变小”），这是因为
；如右图所示，当闭合开关时，电流表的示数将
（填“不变”“变大”或“变小”），这是因为
．
11.如图所示，小阳用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.2
A，则IB＝_______，IC＝_______。
12.如图所示电路图，电流表A1的示数为0.9
A，A3的示数为0.4
A，则通过L1的电流是
______，通过L2的电流是______，通过干路的电流是______。
13.如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A，那么通过灯L1的电流是_____A,
L2的电流是
A,
L3的电流是_____A。
14.如图所示电路中，电源电压不变，闭合开关后，电压表V1的示数为9伏，电压表V2的示数为3.8伏，则灯L1两端的电压为____V，则灯L2两端的电压为______V，则电源的电压为______V．
15.如图所示，闭合开关S后，电压表V1、V2示数分别是6V和2V，此时L2两端电压为
。
16.如图所示的电路中，开关S闭合后，电压表V1、V2的示数分别为2.6V、6V，则灯L1的电压
。
17.如图，当开关S闭合后，电压表V1的示数为12V，电压表V2的示数为
4V，那么灯L1两端的电压为
。
三．简答题
18.如图甲所示的电路，闭合开关后两只电压表的指针V1，和V2的指针偏转角度相同，位置如图乙所示，
（1）假如灯都正常发光，则原因是
_________
此时L1两端的电压是
______V，L2两端的电压是
______V．
（2）假如是电路发生了故障，则是
L1灯丝断了
或
L2_______故障．
19.如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示．则V1用的量程是______V，V2用的量程是______V，小灯泡L1上的电压是_________V
