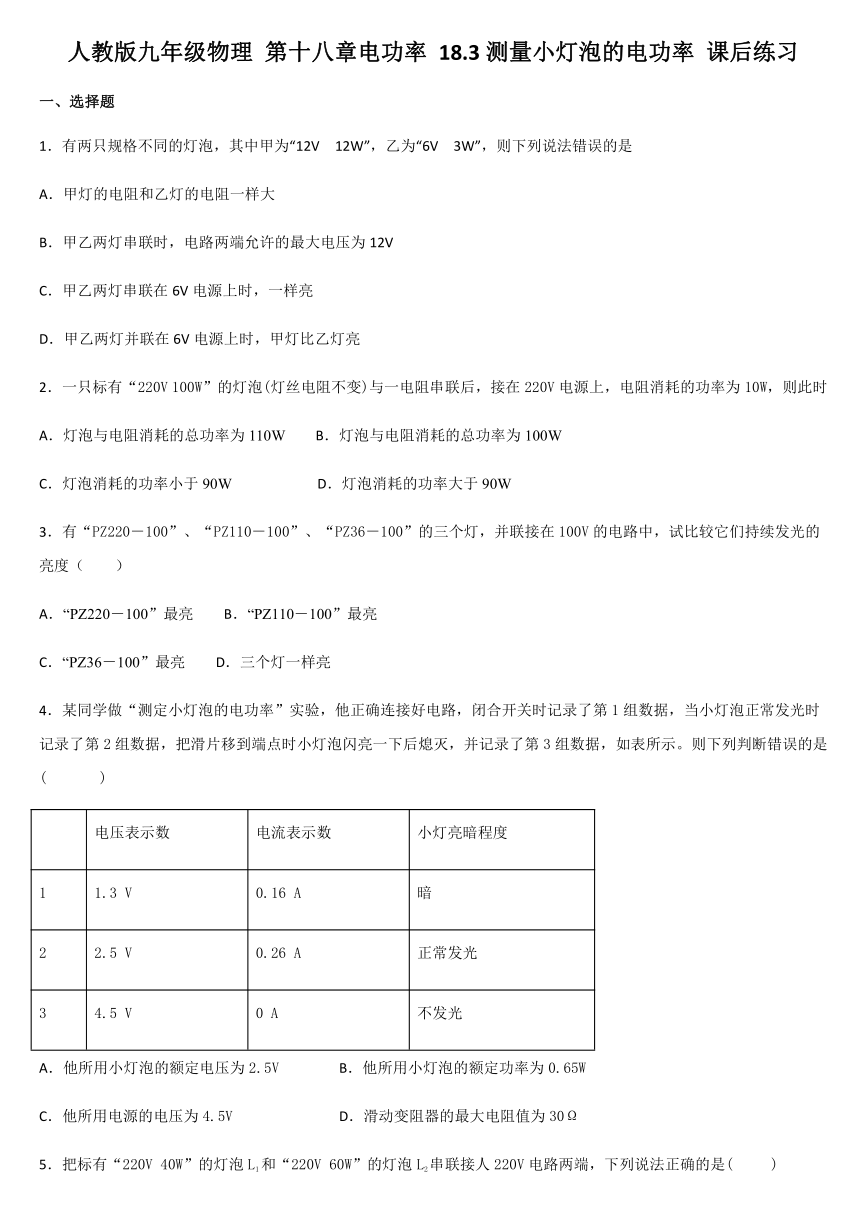

人教版九年级物理 第十八章电功率 18.3测量小灯泡的电功率 课后练习有答案

人教版九年级物理
第十八章电功率
18.3测量小灯泡的电功率
课后练习
一、选择题
1．有两只规格不同的灯泡，其中甲为“12V　12W”，乙为“6V　3W”，则下列说法错误的是
A．甲灯的电阻和乙灯的电阻一样大
B．甲乙两灯串联时，电路两端允许的最大电压为12V
C．甲乙两灯串联在6V电源上时，一样亮
D．甲乙两灯并联在6V电源上时，甲灯比乙灯亮
2．一只标有“220V
100W”的灯泡(灯丝电阻不变)与一电阻串联后，接在220V电源上，电阻消耗的功率为10W，则此时
A．灯泡与电阻消耗的总功率为110W
B．灯泡与电阻消耗的总功率为100W
C．灯泡消耗的功率小于90W
D．灯泡消耗的功率大于90W
3．有“PZ220－100”、“PZ110－100”、“PZ36－100”的三个灯，并联接在100V的电路中，试比较它们持续发光的亮度（
）
A．“PZ220－100”最亮
B．“PZ110－100”最亮
C．“PZ36－100”最亮
D．三个灯一样亮
4．某同学做“测定小灯泡的电功率”实验，他正确连接好电路，闭合开关时记录了第1组数据，当小灯泡正常发光时记录了第2组数据，把滑片移到端点时小灯泡闪亮一下后熄灭，并记录了第3组数据，如表所示。则下列判断错误的是(
)
电压表示数
电流表示数
小灯亮暗程度
1
1.3
V
0.16
A
暗
2
2.5
V
0.26
A
正常发光
3
4.5
V
0
A
不发光
A．他所用小灯泡的额定电压为2.5V
B．他所用小灯泡的额定功率为0.65W
C．他所用电源的电压为4.5V
D．滑动变阻器的最大电阻值为30Ω
5．把标有“220V
40W”的灯泡L1和“220V
60W”的灯泡L2串联接人220V电路两端，下列说法正确的是(
)

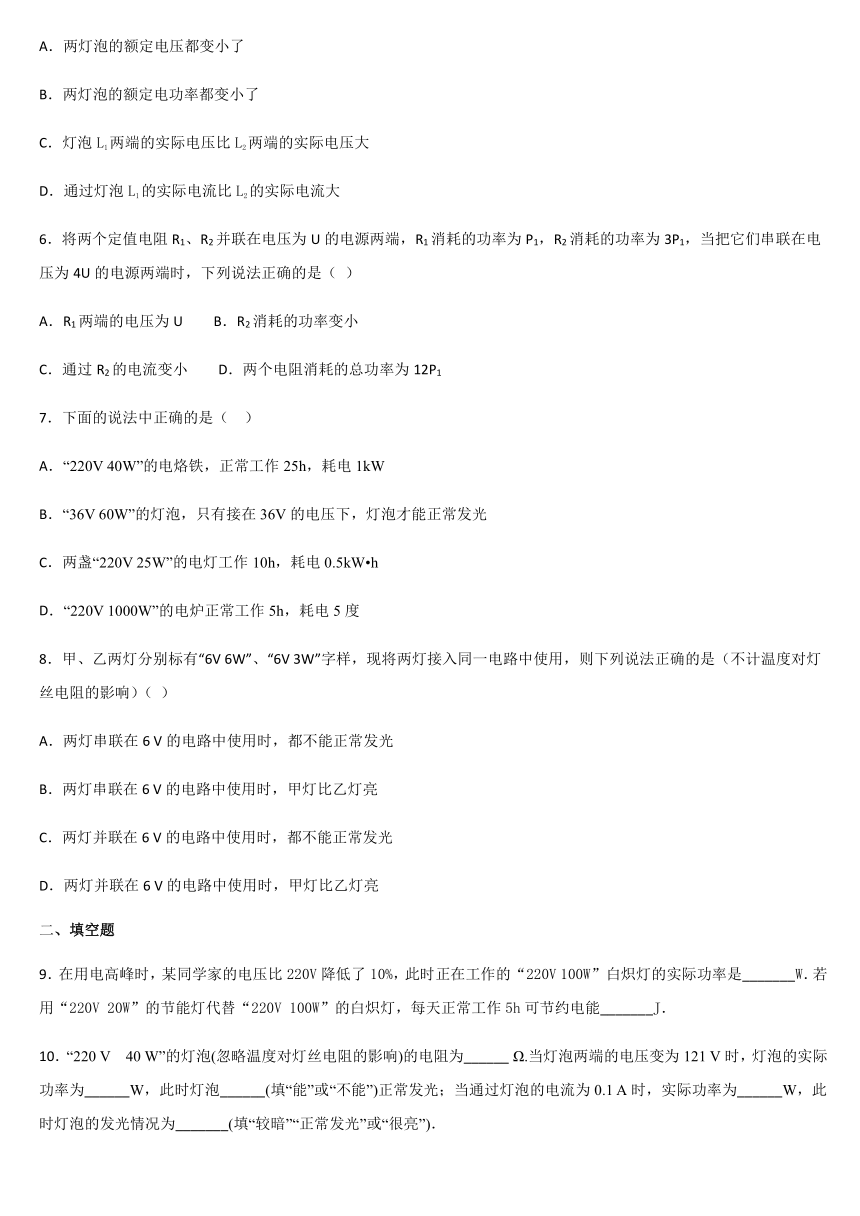

A．两灯泡的额定电压都变小了
B．两灯泡的额定电功率都变小了
C．灯泡L1两端的实际电压比L2两端的实际电压大
D．通过灯泡L1的实际电流比L2的实际电流大
6．将两个定值电阻R1、R2并联在电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为3P1，当把它们串联在电压为4U的电源两端时，下列说法正确的是（
）
A．R1两端的电压为U
B．R2消耗的功率变小
C．通过R2的电流变小
D．两个电阻消耗的总功率为12P1
7．下面的说法中正确的是（
）
A．“220V
40W”的电烙铁，正常工作25h，耗电1kW
B．“36V
60W”的灯泡，只有接在36V的电压下，灯泡才能正常发光
C．两盏“220V
25W”的电灯工作10h，耗电0.5kW?h
D．“220V
1000W”的电炉正常工作5h，耗电5度
8．甲、乙两灯分别标有“6V
6W”、“6V
3W”字样，现将两灯接入同一电路中使用，则下列说法正确的是（不计温度对灯丝电阻的影响）（
）
A．两灯串联在6
V的电路中使用时，都不能正常发光
B．两灯串联在6
V的电路中使用时，甲灯比乙灯亮
C．两灯并联在6
V的电路中使用时，都不能正常发光
D．两灯并联在6
V的电路中使用时，甲灯比乙灯亮
二、填空题
9．在用电高峰时，某同学家的电压比220V降低了10%，此时正在工作的“220V
100W”白炽灯的实际功率是_______W．若用“220V
20W”的节能灯代替“220V
100W”的白炽灯，每天正常工作5h可节约电能_______J．
10．“220
V　40
W”的灯泡(忽略温度对灯丝电阻的影响)的电阻为______
Ω.当灯泡两端的电压变为121
V时，灯泡的实际功率为______W，此时灯泡______(填“能”或“不能”)正常发光；当通过灯泡的电流为0.1
A时，实际功率为______W，此时灯泡的发光情况为_______(填“较暗”“正常发光”或“很亮”)．

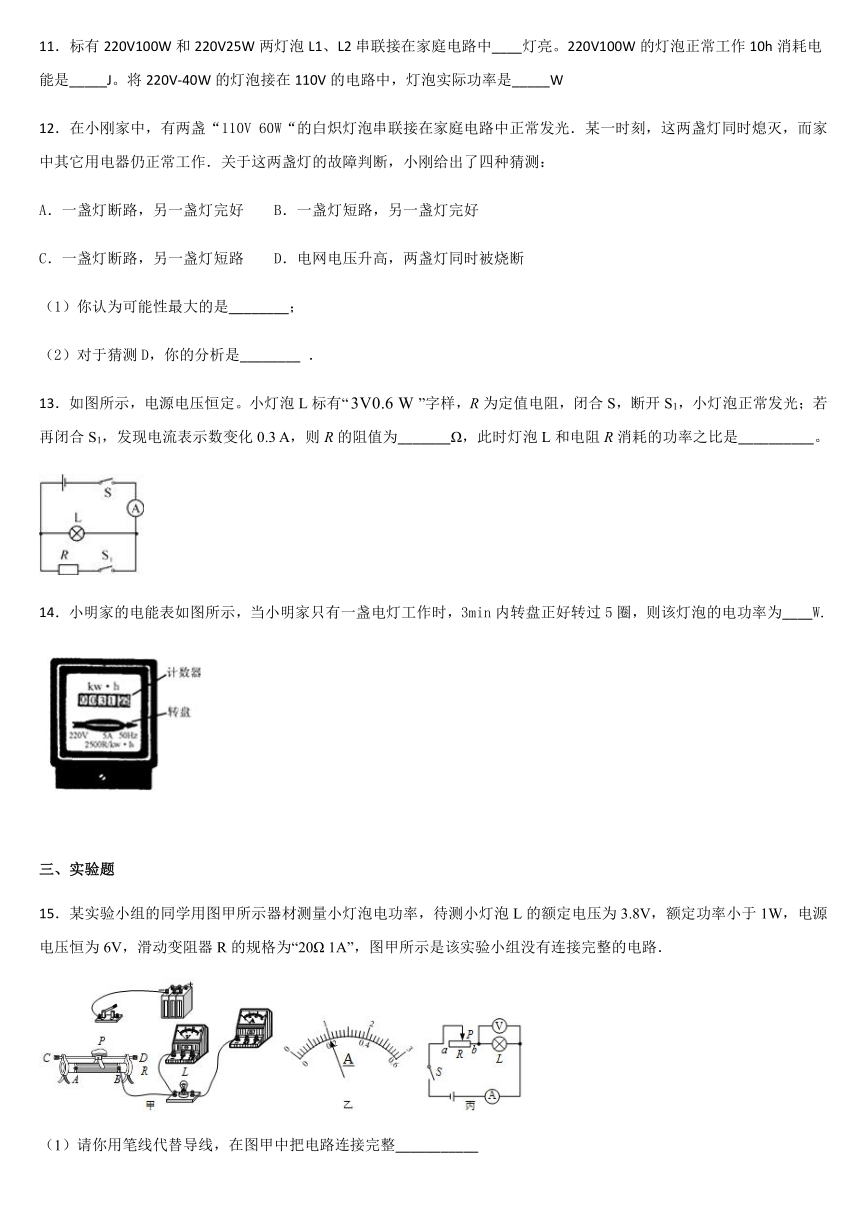

11．标有220V100W和220V25W两灯泡L1、L2串联接在家庭电路中____灯亮。220V100W的灯泡正常工作10h消耗电能是_____J。将220V-40W的灯泡接在110V的电路中，灯泡实际功率是_____W
12．在小刚家中，有两盏“110V
60W“的白炽灯泡串联接在家庭电路中正常发光．某一时刻，这两盏灯同时熄灭，而家中其它用电器仍正常工作．关于这两盏灯的故障判断，小刚给出了四种猜测：
A．一盏灯断路，另一盏灯完好
B．一盏灯短路，另一盏灯完好
C．一盏灯断路，另一盏灯短路
D．电网电压升高，两盏灯同时被烧断
（1）你认为可能性最大的是________；
（2）对于猜测D，你的分析是________
．
13．如图所示，电源电压恒定。小灯泡L标有“”字样，R为定值电阻，闭合S，断开S1，小灯泡正常发光；若再闭合S1，发现电流表示数变化0.3
A，则R的阻值为_______Ω，此时灯泡L和电阻R消耗的功率之比是__________。
14．小明家的电能表如图所示，当小明家只有一盏电灯工作时，3min内转盘正好转过5圈，则该灯泡的电功率为____W.
三、实验题
15．某实验小组的同学用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3.8V，额定功率小于1W，电源电压恒为6V，滑动变阻器R的规格为“20Ω
1A”，图甲所示是该实验小组没有连接完整的电路．
（1）请你用笔线代替导线，在图甲中把电路连接完整___________
（2）正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该状况的原因应该是_______（选填“A”、“B”、“C”或“D”）
A．电流表内部断路了
B．灯泡的灯丝断了
C．灯座内部出现了短路
D．滑动变阻器的电阻线断了
（3）排出故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，其值为_____A，小灯泡的额定功率为________W．
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向_______（选填“左”或“右”）端滑动．
（5）测量小灯泡的电功率________（选填“需要”或“不需要”）多次测量求平均值，原因是______________．
（6）图丙是该实验小组的同学测量小灯泡电功率的电路图，测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该电路主要是由于所测___（选填“电压”或“电流”）值偏大引起小灯跑电功率偏大的．
16．两组同学想研究“灯泡亮度改变时电功率的变化情况”，提供的器材有：两个实验室用小灯泡，甲组的灯泡上标有“1.5V”，乙组灯泡字迹模糊，两种规格的滑动变阻器（“15Ω
1A”、“25Ω
1A”），电源（电压相等且保持不变）、电流表和电压表、开关、导线若干．两组同学连接好电路后，调节滑片过程中电表示数和灯的亮度都发生变化，当滑动变阻器滑片位置都恰好在中点时，电压表示数均为1.5V，电流表示数也相同（如图a所示），此时甲组的灯泡比乙组的暗．
（1）电流表读数为______A；
（2）请在图b中将乙组同学设计的电路图补充完整_________；
（3）电源电压为_______V；
（4）乙组同学所测灯泡的电功率为_________W．
17．小鹭利用电流表和电阻箱测量小灯泡的功率,设计并连接了如图甲所示的部分实验电路。
甲
(1)请你添加一条导线,将图甲所示的实物图补充完整,并使滑动变阻器的滑片P右移时接入电路的阻值变大
_______________。
(2)闭合开关为S1,将开关S2扳向____(填“1”或“2”),调节滑动变阻器使电流表的示数为I1,如图乙所示,I1=____A。
乙
(3)将开关S2扳向另一端,保持________的阻值不变,调节________的阻值R,使电流表的示数仍为I1。
(4)若此时R=7.0
Ω,小灯泡的实际功率P1=____W。
(5)若小灯泡的额定电流为I0=2I1,以下关于额定功率P0与实际功率P1的数值关系。你认为最有可能的是（____）。
A．P0=2P1
B．P0=3P1
C．P0=4P1
D．P0=5P1
18．小明同学做“测定小灯泡的功率”实验，电源电压是1.5伏的整数倍（即电源由几节干电池串联组成），滑动变阻器标有“”字样，小灯标有“”字样，且额定电压为“”、“和“”中的一个，额定功率在1.0瓦～1.9瓦之间．他正确连接电路，闭合电键后，移动滑动变阻器的滑片，当观察到电流表的示数为__________时，小灯正常发光，发现滑片在中点附近某位置．
①画出实验电路图．
（__________）
②请根据相关信息计算出小灯的额定功率．_______________________（需写出计算过程）
19．小雷想知道小灯的亮暗程度与什么因素有关，于是找来额定电流均小于、额定电压是的灯和额定电压是的灯，先后接在电源电压恒为的电路中，按照如图所示的电路开始探究.
（1）请你用笔画线代替导线，根据如图甲所示的电路图，将如图乙所示实物图连接完整.
（________）
（2）如图乙所示连接电路后，不能立即闭合开关，因为还必须______.
（3）小雷完成上述步骤后，继续进行实验，测出灯的相关物理量，记录和计算结果如下表，可知的额定功率是______.
次序
电压/
电流/
实际功率/
电阻/
1
1.6
0.20
0.32
8.00
2
2.5
0.24
0.60
10.42
3
2.8
0.26
0.73
10.77
（4）小雷注意到灯的亮度变化是：第二次比第一次亮，第三次比第二次更亮.结合表中数据得出的结论是它的实际功率越______，小灯泡越亮.
（5）用替换重复上面的实验时，需要改变______表的量程，发现灯的亮度变化规律与灯相似.
（6）小雷在实验结束后与同学们讨论，有同学认为“用上表中灯的3次电阻的平均值代表它的电阻更准确.”这种说法错误的原因是小雷忽略了______对灯丝电阻的影响.
四、综合题
20．小明探究家中一台即热式电热水器的实际功率．他让家中其他用电器都停止工作，只接通电热水器，观察到家中电子式电能表的指示灯在1min内闪烁了320次，该电能表的技术参数如图所示．问：
（1）这台电热水器的实际功率多大______
？
（2）观察铭牌，发现该热水器的实际功率小于其额定功率，造成这一结果的原因可能是________（写出一条即可）．
【参考答案】
1．D
2．C
3．B
4．D
5．C
6．D
7．BD
8．AD
9．811.44×106
10．121012.1不能12.1较暗
11．
L2
3.6×106J
10W
12．A
电网电压升高，其它用电器也会被烧坏，而其它用电器正常工作，所以猜测D不符合实际情况
13．10Ω
2∶3
14．40
15．
B
0.2
0.76
右
不需要
灯在不同电压下的功率不同
电流
16．0.2
4
0.5
17．10.20滑动变阻器电阻箱0.28B
18．0.3A
见解析
19．
将滑片P移至端
0.60
大
电压
温度
20．6000W实际电压小于额定电压
