变阻器
1、导体的电阻大小与导体的_____、_____、_________有关，还与导体的_____有关。
2、导体的材料、横截面积相同时，长度越长，电阻_____。
复习：
台灯和收音机是采用什么方法使其亮度和音量发生变化的？

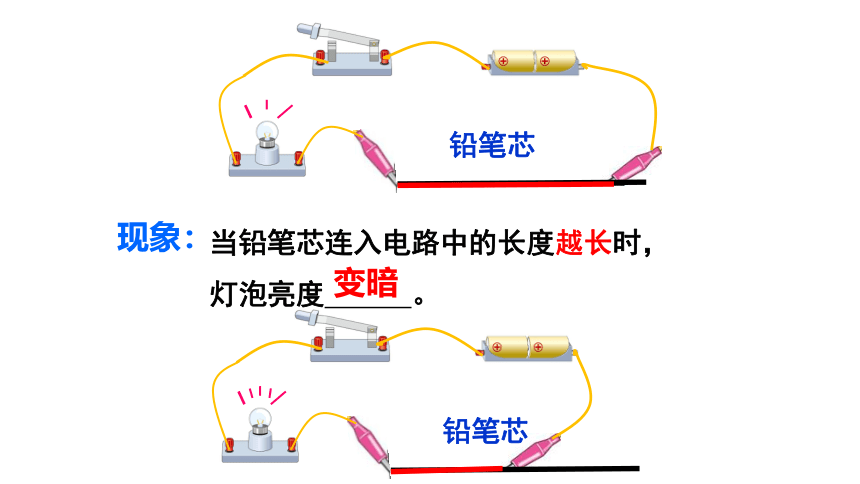

当铅笔芯连入电路中的长度越长时，
灯泡亮度
。
现象：
变暗
铅笔芯
铅笔芯
改变连入电路中的导体的
，可以改变电路中的
。
启示：
长度
电阻
各种滑动变阻器
变阻器
能改变接入电路中电阻大小的元件叫作变阻器。

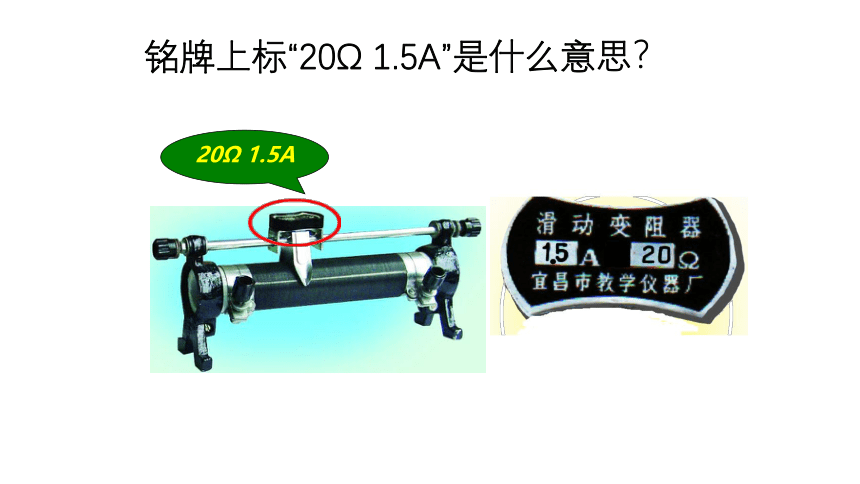

铭牌上标“20Ω
1.5A”是什么意思？
20Ω
1.5A

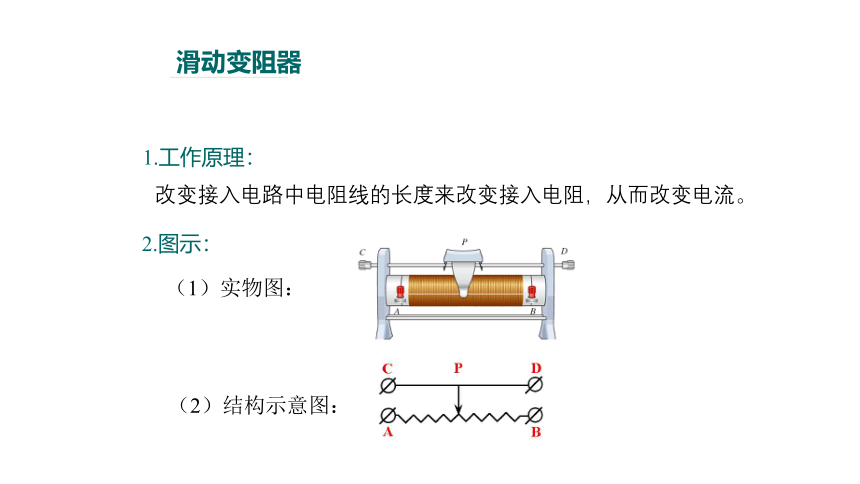

滑动变阻器
改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。
1.工作原理：
2.图示：
　（2）结构示意图：
（1）实物图：
3.练习使用滑动变阻器
（1）观察滑动变阻器的结构
（2）连接滑动变阻器
应串联在电路中，接入两个接线柱，AB中一个，CD中一个，即要“一上一下”。
3.练习使用滑动变阻器
（3）实验：用滑动变阻器改变小灯泡的亮度
想一想：连通电路前应将滑片放到什么位置上？
3.练习使用滑动变阻器
（4）实验：用滑动变阻器控制电阻两端的电压
闭合开关S，调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化。
换用不同的定值电阻，使电阻成整数倍地变化，闭合开关S，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变。
使用方法:
,
接线柱选择”一上一下”
使用方法:
(远离“一下”,电阻越大)
3,
超过规定的最大电流;
4,闭合开关前,滑片调到
处;
调温电熨斗
调速器
调光台灯
电位器
利用电位器调节耳机音量
数字电位器是一种用数字信号控制阻值的器件（集成电路）。
与机械式电位器相比，数字电位器具有可程序控制改变阻值、
耐震动、噪声小、寿命长、抗环境污染等优点。
1.滑动变阻器是通过改变接入电路中的电阻丝______来改变电路中的电阻的。
2.如图所示，当把滑动变阻器的A、C接线柱接入电路后，滑片P向右滑动时，电路中的电阻应是
（
）
A、减小
B、增大
C、不变
D、无法确定
A
B
C
D
P
长度
B
3.如图所示,向右移动滑片时,电阻的变化效果相同的是(　　)
A.甲和乙
B.甲和丙
C.甲和丁
D.乙和丁
C
（1）在连接电路时，开关应_________。
（2）在合上开关前，滑动变阻器的滑片P应停在_________________处。
（3）当滑片P从A向B移动时，电流表的读数如何变化？灯泡的亮度如何变化？
断开
阻值最大（A）
电流表示数变大，灯泡变亮
4．如图所示：
A
A
练习:作出相应的电路图
