人教版八年级物理上册 5.1透镜 (共20张PPT)

(共20张PPT)
5.1
透
镜

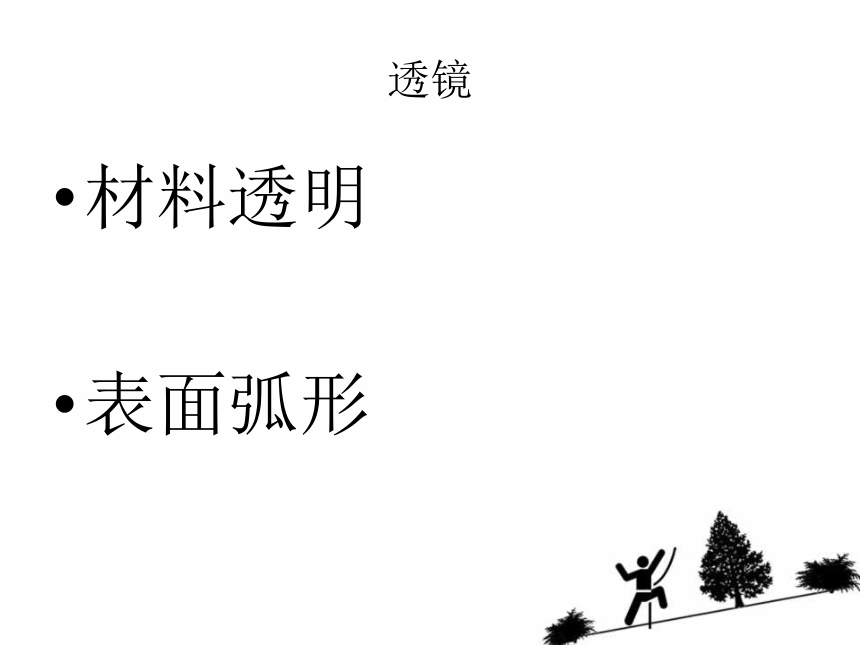

透镜
材料透明
表面弧形

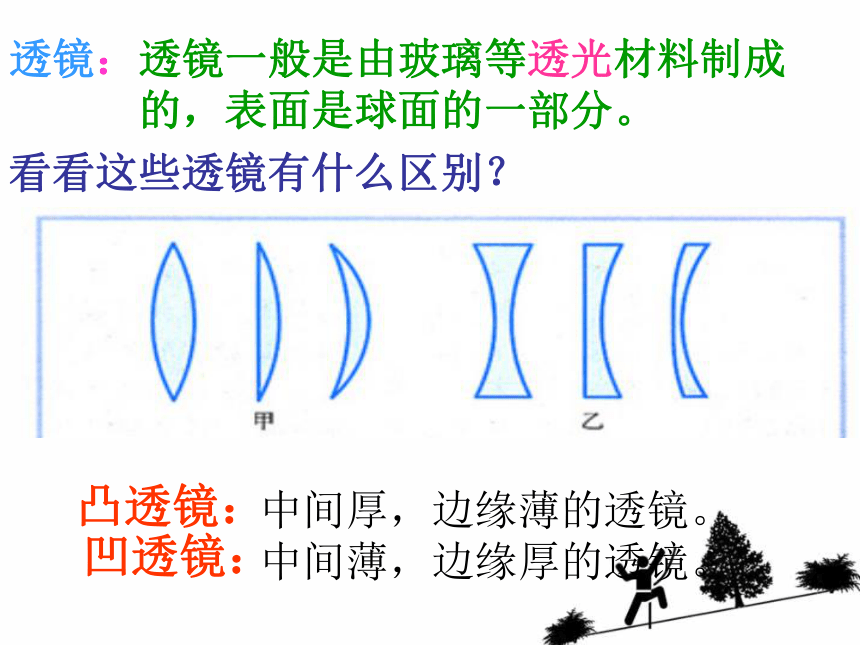

看看这些透镜有什么区别？
透镜：透镜一般是由玻璃等透光材料制成的，表面是球面的一部分。
中间厚，边缘薄的透镜。
中间薄，边缘厚的透镜。
凸透镜：
凹透镜：
属于凸透镜的是：
属于凹透镜的是：
A
B
C
D
E
F
A
、C、D
B
、E
、F

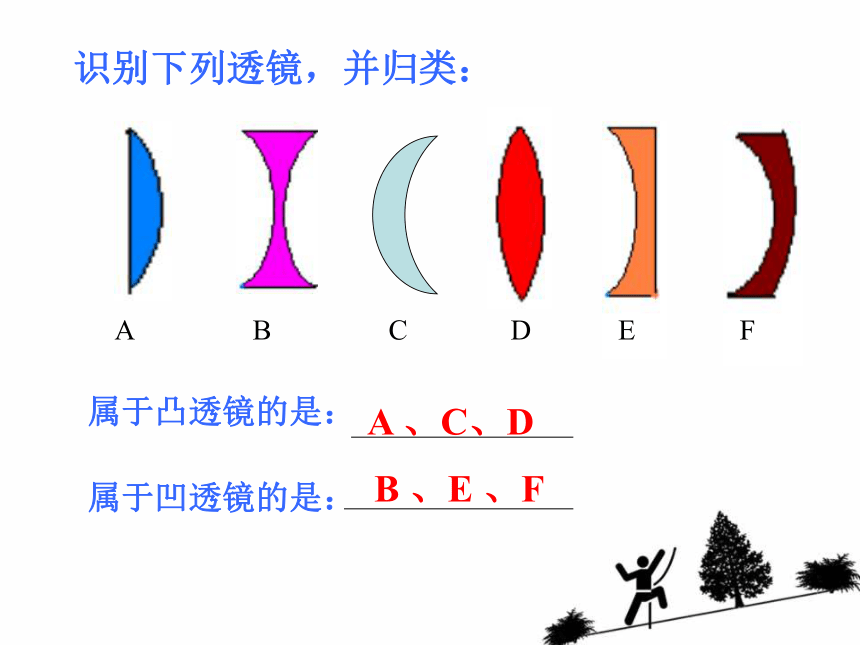

识别下列透镜，并归类：

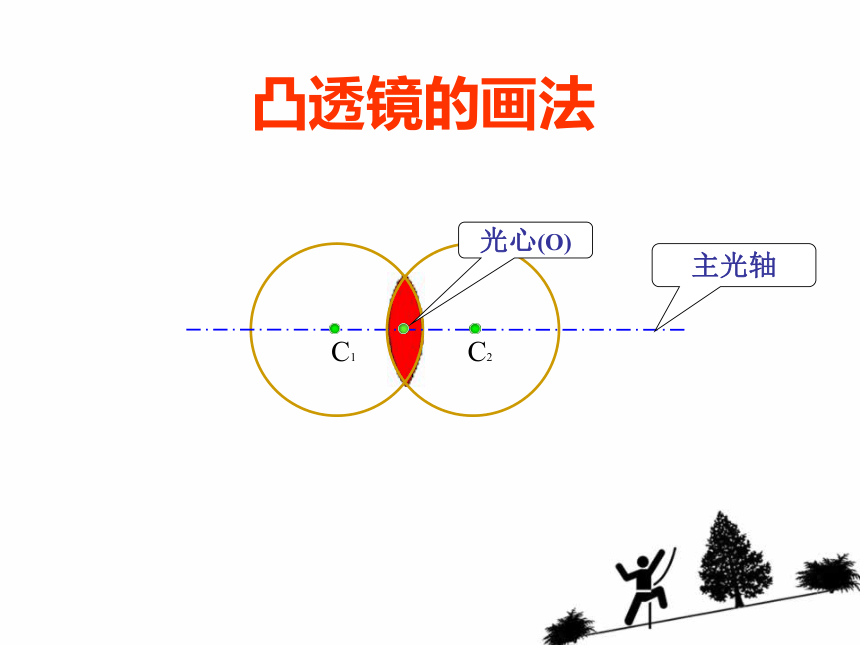

凸透镜的画法
C1
C2
主光轴
光心(O)

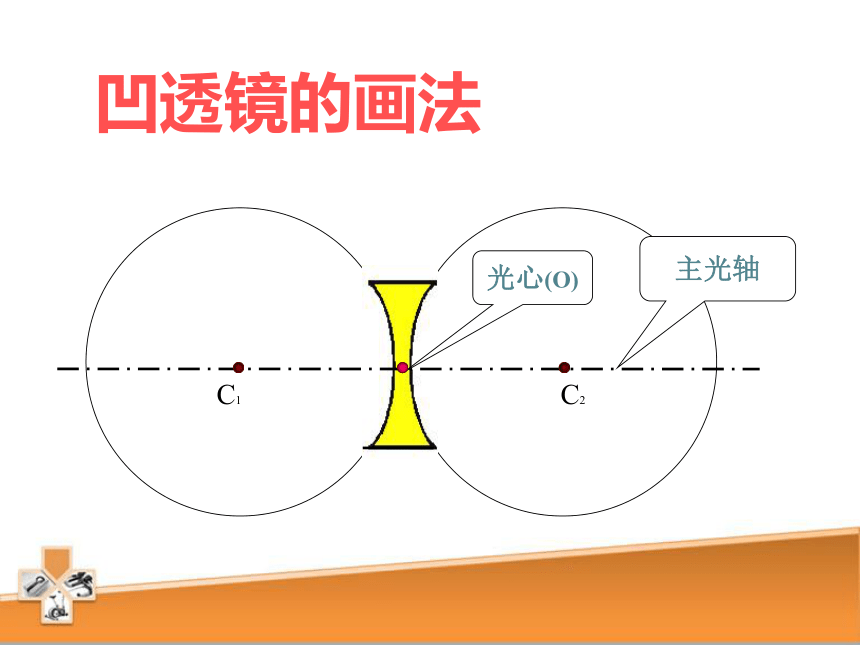

凹透镜的画法
C2
C1
主光轴
光心(O)

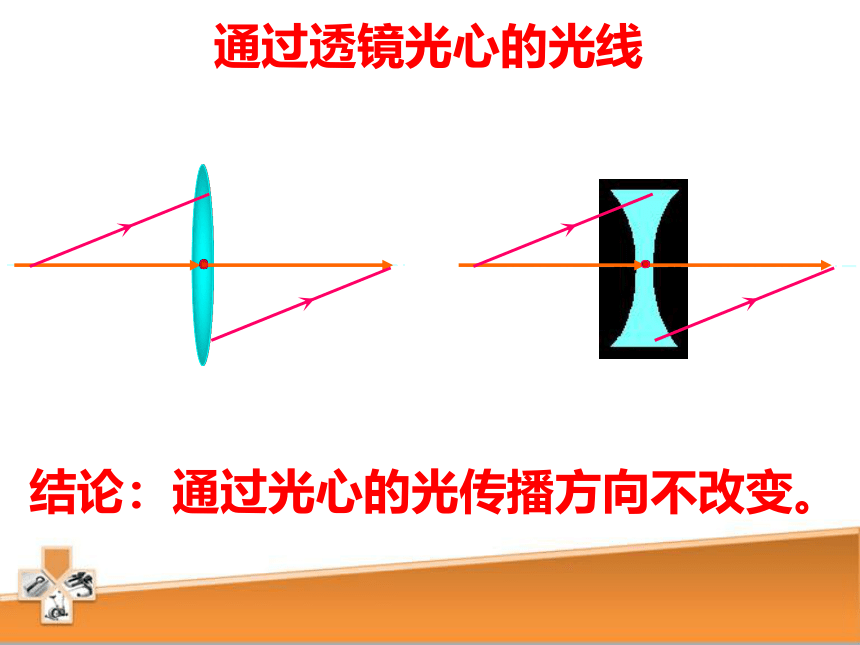

通过透镜光心的光线
结论：通过光心的光传播方向不改变。

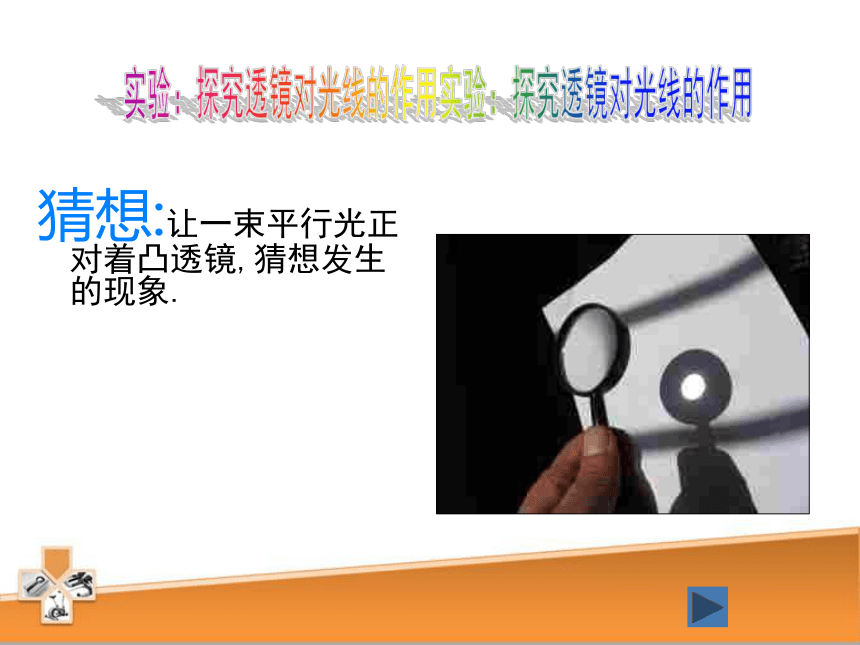

猜想:让一束平行光正对着凸透镜,猜想发生的现象.
实验：探究透镜对光线的作用
凸透镜对光有会聚作用
凹透镜对光有发散作用
凸透镜的焦点
O
F
F
2、凸透镜有两个焦点。
1、平行于主光轴的光通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。
凸透镜的焦距
O
F
F
f
f
2、两边的焦距相等。
1、焦点到凸透镜光心的距离叫做焦距(
f
)。
凹透镜虚焦点
平行于主光轴的光通过凹透镜后发散，发
散光线的反向延长线相交于主光轴上，它不是
实际光线的会聚点，叫
(F)。
F
虚焦点
F
F
F
F
F
1、
通过光心的光线
传播方向不改变。
2、平行于主光轴的光线
经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。
3、经过凸透镜焦点的光线
折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线
折射后平行于
主光轴射出
。
三条特殊光线
一、透镜的分类：
学到了什么？
二、概念：
凸透镜和凹透镜
三、透镜对光线的作用：
1、凸透镜对光起会聚作用
2、凹透镜对光起发散作用
1、主
光
轴
---通过两个球面球心的直线叫做透镜的主光轴。
2、光
心(O)
---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。
3、焦
点(
F)
---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。
4、焦
距(
f
)
---焦点到光心的距离叫焦距。
学到了什么？
1、
通过光心的光线传播方向不改变。
2、平行于主光轴的光线经凸透镜折射后通
过
焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出
。
四、三条特殊光线：
练习
1、凸透镜对光有
作用。凹透镜对光有
　　　　　　作用。老花镜是
　　
。近视眼镜
是
。
2、我国古代有人用冰磨成凸透镜，对着太阳光取火，这是
利用了凸透镜对光有
　　
作用。
发散
会聚
凸透镜
凹透镜
会聚
Ｆ
Ｆ
完成下列光路图
Ｆ
Ｆ
Ｆ
Ｆ
试一试
你知道用什么办法找凸透镜焦点
和测焦距吗？
让凸透镜正对太阳光再把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变得最小、最亮。这就是该凸透镜的焦点。
用刻度尺测量这个最小、最亮的光斑到凸透镜的距离．这就是该凸透镜的距离．
