雨有大有小，大雨一般怎么说？小雨又怎么说呢？
水流有强弱之分，而电流是看不见摸不着的，那么你是如何知道电路中有电流的？它是否也和水流一样，有强弱之分呢？
强光亮如白昼，弱光犹如萤火虫！
15.4
电流的测量

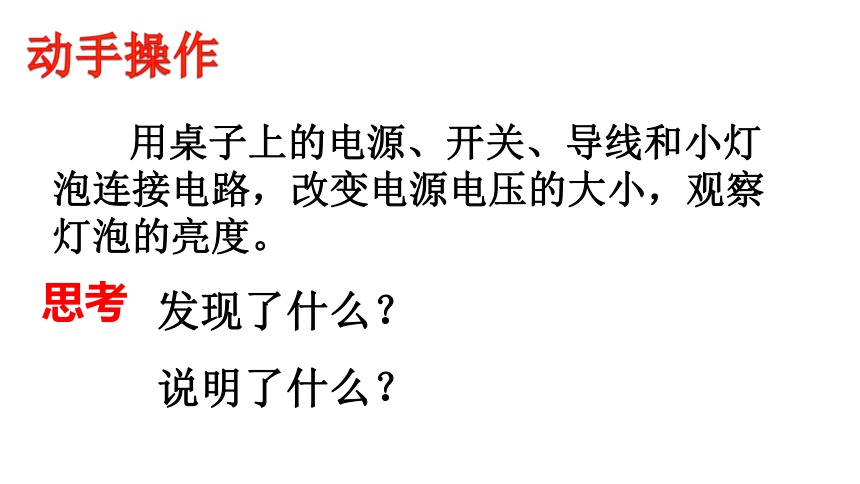

用桌子上的电源、开关、导线和小灯泡连接电路，改变电源电压的大小，观察灯泡的亮度。
动手操作
思考
发现了什么？
说明了什么？

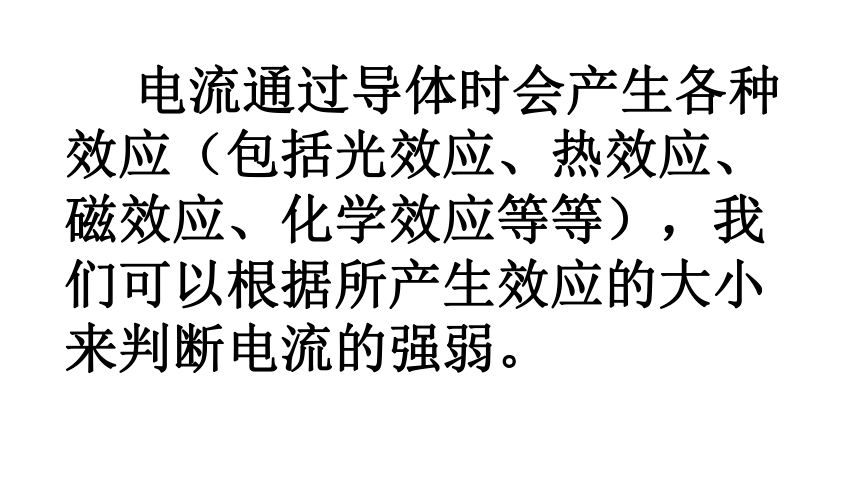

电流通过导体时会产生各种效应（包括光效应、热效应、磁效应、化学效应等等），我们可以根据所产生效应的大小来判断电流的强弱。

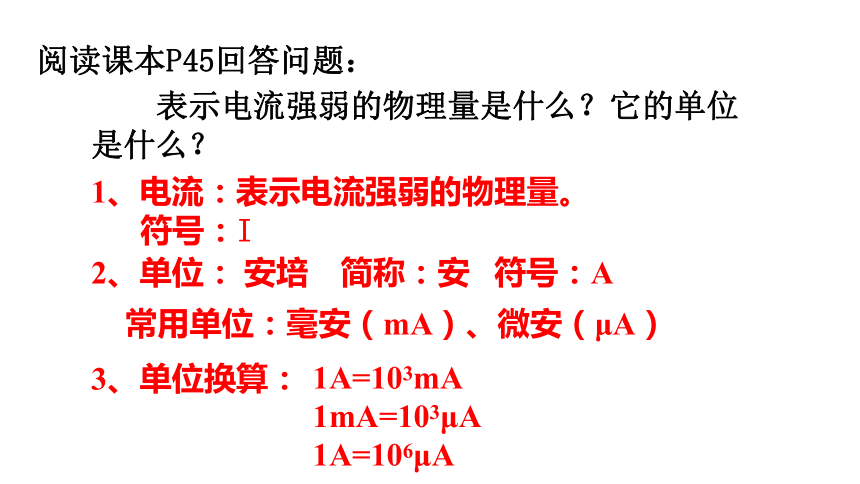

阅读课本P45回答问题：
表示电流强弱的物理量是什么？它的单位是什么？
1、电流：表示电流强弱的物理量。
符号：I
2、单位：
安培
简称：安
符号：A
常用单位：毫安（mA）、微安（μA）
3、单位换算：
1A=103mA
1mA=103μA
1A=106μA

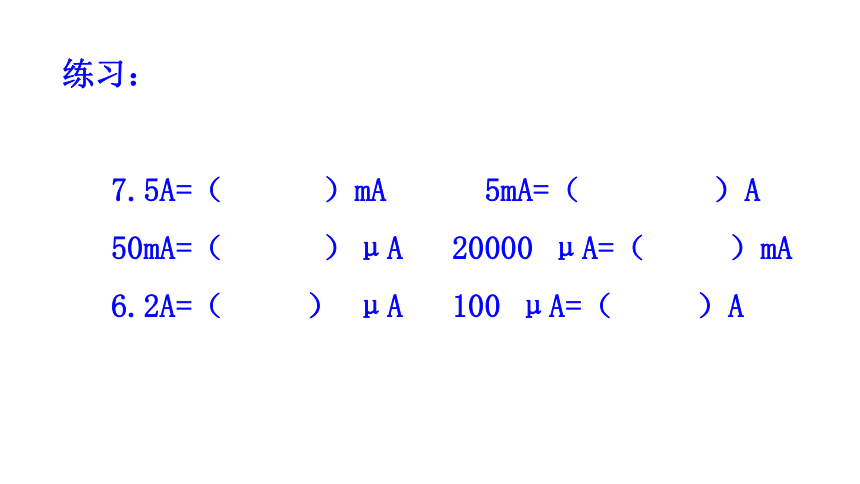

练习：
7.5A=（
）mA
5mA=（
）A
50mA=（
）μA
20000
μA=（
）mA
6.2A=（
）
μA
100
μA=（
）A

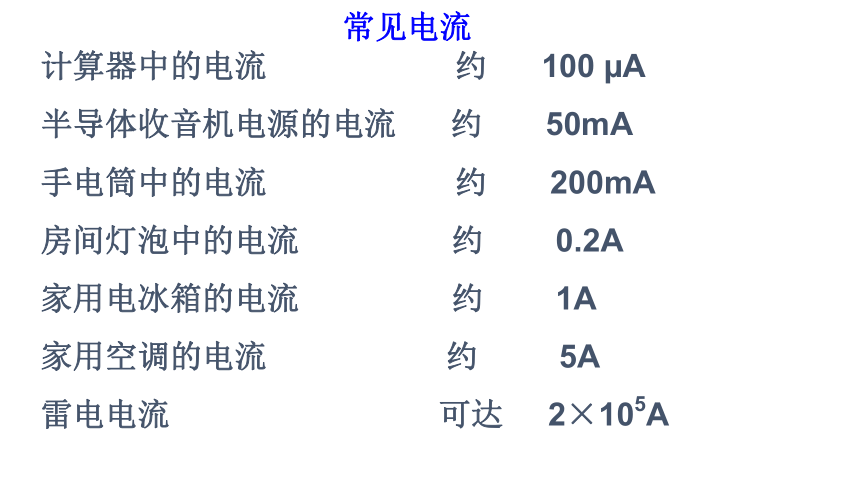

计算器中的电流
约
100
?A
半导体收音机电源的电流
约
50mA
手电筒中的电流
约
200mA
房间灯泡中的电流
约
0.2A
家用电冰箱的电流
约
1A
家用空调的电流
约
5A
雷电电流
可达
2×105A
常见电流
法国著名科学家安培由于在电学方面的研究成果十分突出，被后人誉为“电动力学的先创者”“电学中的牛顿”，为了纪念他，物理学界用安培的名字作为电流的单位名称。
安培的由来
常见的电流数据可以用什么仪器测出来？
思考后回答
电流表
量程是哪里表示的？
它的测量范围是什么？
没有电流时，指针要指在哪里？
接线柱怎样正确地接入电路？
仔细观察电流表，思考下列问题。
电流表使用时的注意事项
1.电流必须从电流表的“+”接线柱流进，从“-”接线柱流出；
2.电流表必须与被测用电器串联；
3.被测电流不能超过电流表的量程；
4.任何情况下都不能将电流表直接连到电源的两极，否则会短路，烧坏电源或电流表；
5.测量前确认指针是否在0刻度处.
探究
如何读出电流表上的示数呢？
（1）明确电流表可以测量的最大电流.
（2）确定电流表的一个小格代表多大的电流.
（3）从0刻度开始数清格数，用乘法计算电流.
（4）按要求保留相应小数，并标上单位.
你一定能读出下列电流表的示数?
0.36A
2.4A
1.8A
0.48A
课堂练习
【例1】单位换算：
（1）0.5A=（
）μA；
（2）80mA=（
）μA=（
）A；
（3）400
μA=（
）mA=（
）A.
【例2】下列关于电流表的说法中不正确的是（
）
A.电流表必须与被测用电器串联
B.电流必须从“+”接线柱流进，“-”
接线柱流出
C.被测电流不能超过电流表的量程
D.不能将电流表直接连到电源的两极
D
【例3】张华同学连接了如图所示的电路来测量电路中的电流，仔细观察一下他连接的电路是否正确？________________.（用文字描述原因）
