第一章
地球和地图
第四节
地形图的判读
学习目标
1.知道等高线分层设色地形图的制作过程以及如何使用和阅读该地图；
2.能在等高线地形图上识别山顶、山脊、山谷、鞍部山崖、陡坡、缓坡等山地的基本形态。
3.能判读高原、山地、丘陵、盆地、平原五种基本地形图；
4.了解地形剖面图；
5.能制作简单的地形模型。

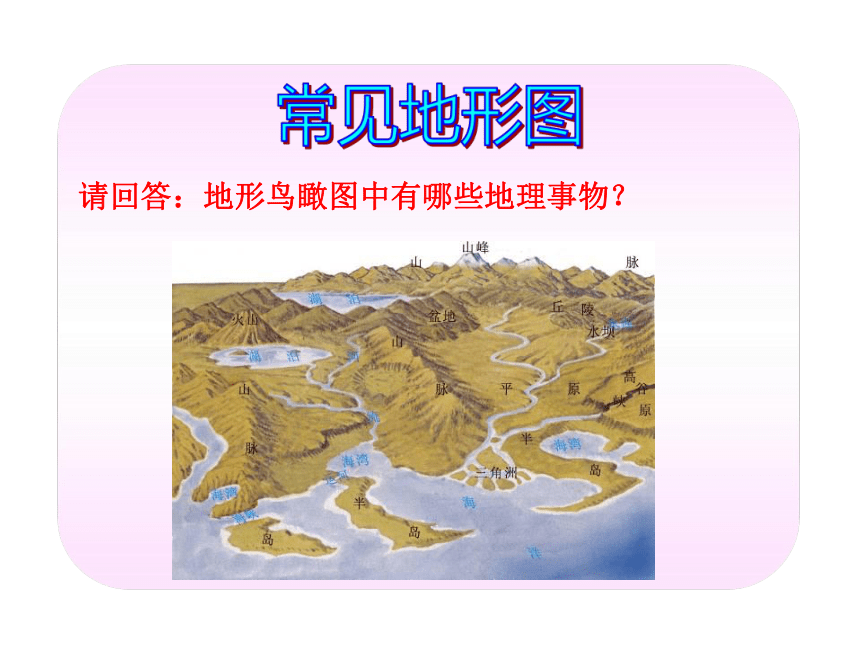

请回答：地形鸟瞰图中有哪些地理事物？

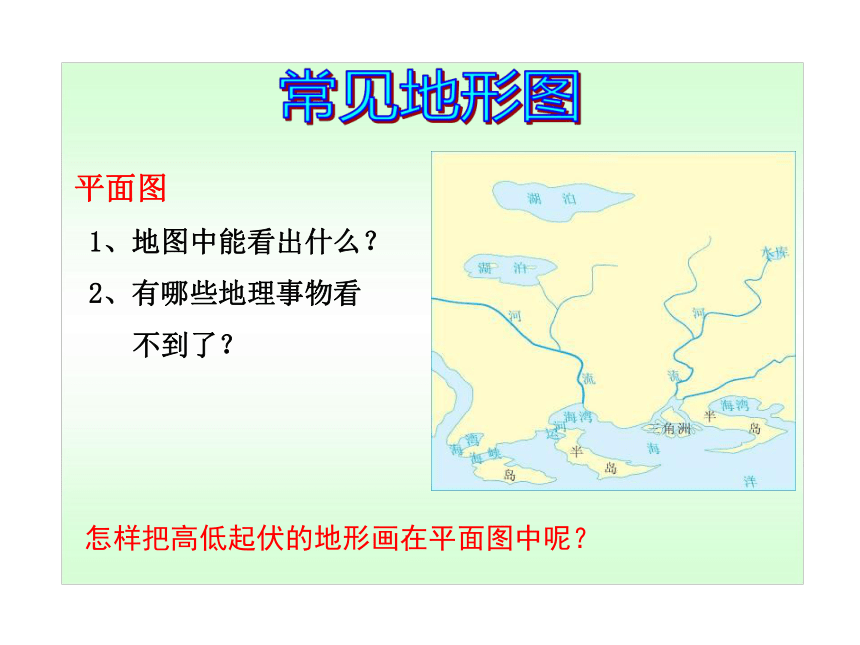

平面图
1、地图中能看出什么？
2、有哪些地理事物看
不到了？
怎样把高低起伏的地形画在平面图中呢？

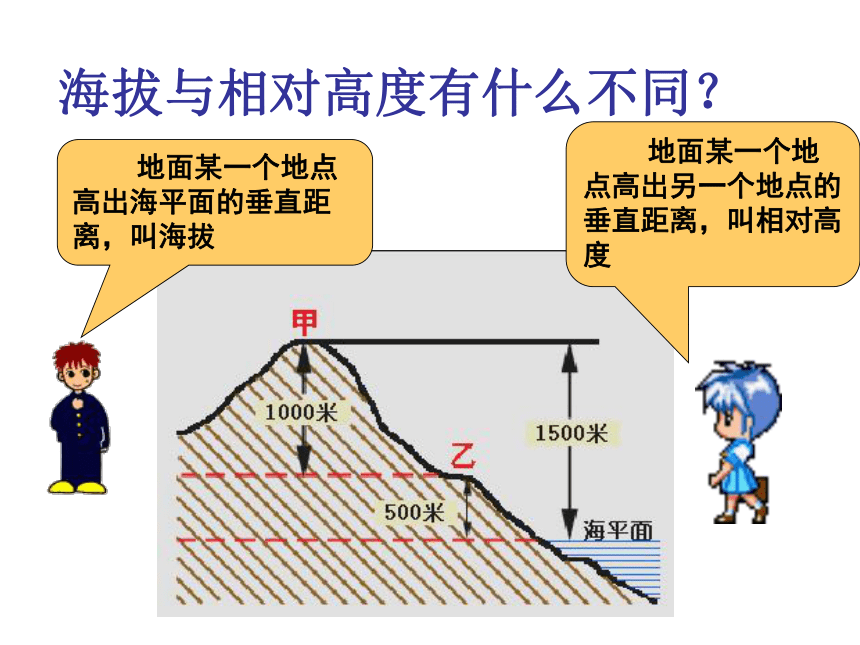

海拔与相对高度有什么不同？
地面某一个地点高出海平面的垂直距离，叫海拔
地面某一个地点高出另一个地点的垂直距离，叫相对高度

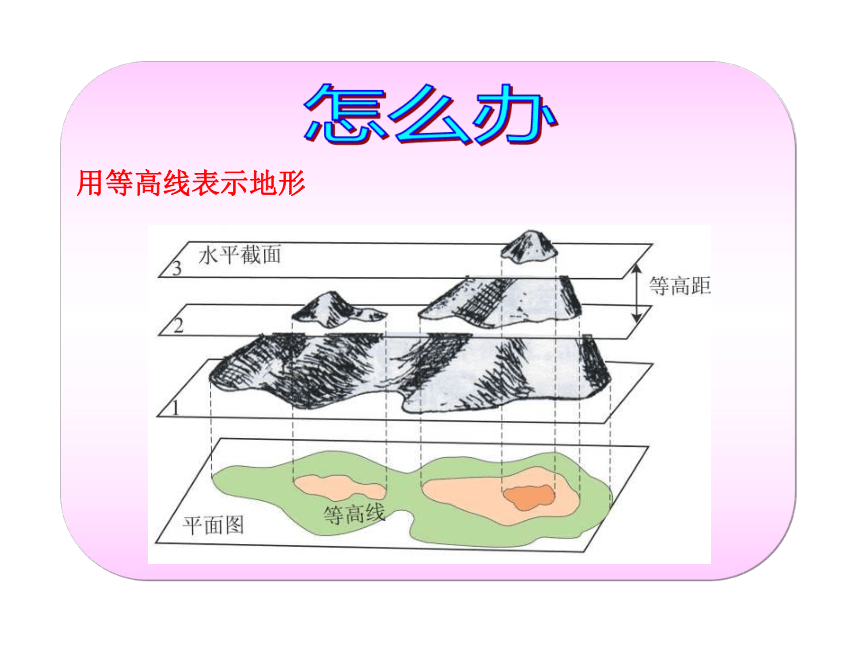

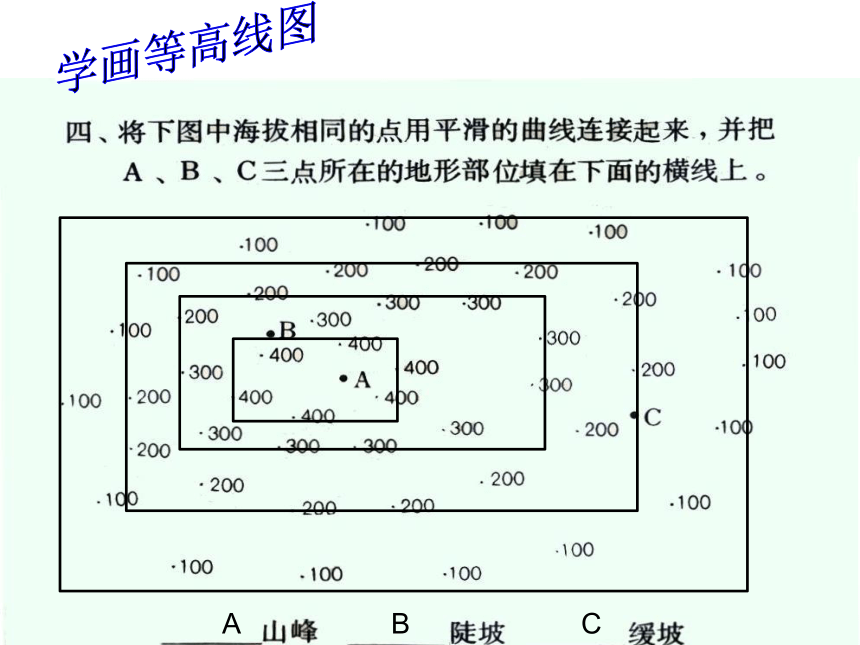

用等高线表示地形
A
B
C
等高线的表示方法

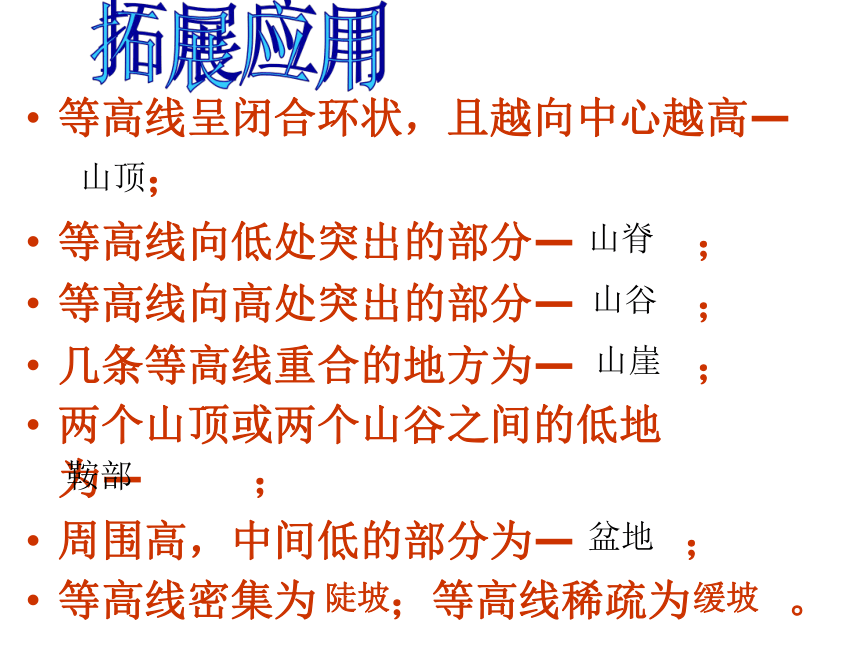

等高线呈闭合环状，且越向中心越高—
；
等高线向低处突出的部分—
；
等高线向高处突出的部分—
；
几条等高线重合的地方为—
；
两个山顶或两个山谷之间的低地为—
；
周围高，中间低的部分为—
；
等高线密集为
；等高线稀疏为
。
山顶
山脊
山谷
山崖
鞍部
盆地
陡坡
缓坡
地球表面高低起伏的形态：
地形
丘陵
山地
盆地
高原
平原
五种基本的地形
平原和高原的特点
对比
相同点
不同点
平原
高原
地面起伏小
平原海拔较低（200米以下）
高原海拔较高，边缘较陡峻
世界最大的平原：亚马孙平原
世界最大的高原：巴西高原
世界最高的高原：青藏高原
山地和丘陵的特点
对比
相同点
不同点
山地
丘陵
地面崎岖不平
海拔500米以上，坡度陡，沟谷深
相对高度一般不超过200米
世界主要山脉的分布
太平洋
日本群岛
科
迪
勒
拉
山
系
盆
地：
四周高，中间低
世界面积最大的盆地：
刚果盆地
等高线地形图
在这个图中能
看出各种地形
了么？
我们在不同的等
高线之间涂上不
同的颜色再看
这种地形剖面图是最能直观反映地面高低起伏状况的地图。
Ａ点海拔多少米？
Ａ、Ｂ两点的相对高度是多少米？
你估计山顶的海拔大约是多少米？
从Ａ点爬到山顶和从Ｂ点爬到山顶，哪条登山线路较陡？请说出你的判断理由。
100米
100米
800米～900米
B点，等高线密集
本课小节
地形图的制作过程
鸟瞰图→平面图→等高线图→等高线分层设色地形图
等高线图的判读
山顶、山脊、山谷、陡坡、缓坡、鞍部、高度
达标测试
1．甲、乙两地的
相对高度是：（
）
A．20米
B．280米
C．300米
D．0米
2．从甲、乙、丙、丁四处出发爬到山顶，难度（费
力）最大的是：（
）
A．甲
B．乙
C．丙
D．丁
D
A
1、左图中三条等高线分别代表80、90、100米的高度，E处为山脊，完成：
⑴标出三条等高线的高度并说明理由A、----B----C----米
理由-------------
⑵标出小河的流向。
陆地向海洋自然延伸的部分，坡度缓，水深在200米以内
大陆架向外倾斜的陡坡，水深急剧增至数千米
大
洋
中
脊
大洋中新海底诞生的地方，火山活动较强烈
海洋底部最深的地方。
看图说出海底地形主要包括哪几部分？
拓展应用
天道酬勤
书山有路勤为径
学海无涯苦作舟
谢谢大家!
