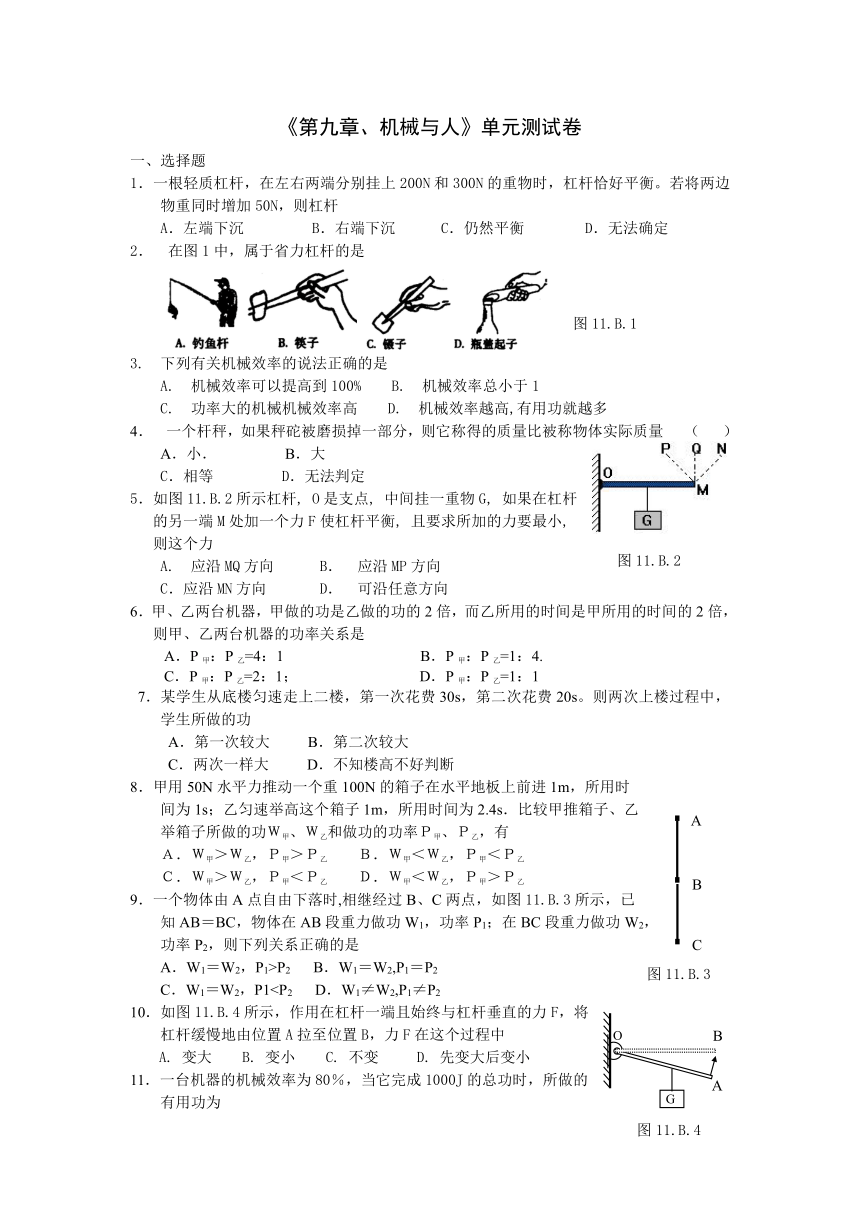

《第九章、机械与人》单元测试卷

《第九章、机械与人》单元测试卷
一、选择题
1．一根轻质杠杆，在左右两端分别挂上200N和300N的重物时，杠杆恰好平衡。若将两边物重同时增加50N，则杠杆 　
A．左端下沉 B．右端下沉 　 C．仍然平衡 D．无法确定
2．　在图1中，属于省力杠杆的是
3.　下列有关机械效率的说法正确的是
A.　机械效率可以提高到100% B.　机械效率总小于1
C.　功率大的机械机械效率高 D.　机械效率越高,有用功就越多
4．　一个杆秤，如果秤砣被磨损掉一部分，则它称得的质量比被称物体实际质量 （ ）
　　A．小．　　　　 B．大
　　C．相等　　　　 D．无法判定
5．如图11.B.2所示杠杆, O是支点, 中间挂一重物G, 如果在杠杆　　
的另一端M处加一个力F使杠杆平衡, 且要求所加的力要最小, 　
则这个力
A.　应沿MQ方向 B．　应沿MP方向
C．应沿MN方向 　 D．　可沿任意方向
6．甲、乙两台机器，甲做的功是乙做的功的2倍，而乙所用的时间是甲所用的时间的2倍，则甲、乙两台机器的功率关系是
A．P甲：P乙=4：1 　　　　　　B．P甲：P乙=1：4.
C．P甲：P乙=2：1； 　　　　　 D．P甲：P乙=1：1
7．某学生从底楼匀速走上二楼，第一次花费30s，第二次花费20s。则两次上楼过程中，学生所做的功
A．第一次较大 B．第二次较大
C．两次一样大 D．不知楼高不好判断
8．甲用50N水平力推动一个重100N的箱子在水平地板上前进1m，所用时　
间为1s；乙匀速举高这个箱子1m，所用时间为2.4s．比较甲推箱子、乙
举箱子所做的功Ｗ甲、Ｗ乙和做功的功率Ｐ甲、Ｐ乙，有
　?Ａ．Ｗ甲＞Ｗ乙，Ｐ甲＞Ｐ乙　?Ｂ．Ｗ甲＜Ｗ乙，Ｐ甲＜Ｐ乙
　?Ｃ．Ｗ甲＞Ｗ乙，Ｐ甲＜Ｐ乙　?Ｄ．Ｗ甲＜Ｗ乙，Ｐ甲＞Ｐ乙
9．一个物体由A点自由下落时,相继经过B、C两点，如图11.B.3所示，已
知AB＝BC，物体在AB段重力做功W1，功率P1；在BC段重力做功W2，　
功率P2，则下列关系正确的是
A．W1＝W2，P1>P2 B．W1＝W2,P1＝P2
C．W1＝W2，P110．如图11.B.4所示，作用在杠杆一端且始终与杠杆垂直的力F，将　
杠杆缓慢地由位置A拉至位置B，力F在这个过程中
A. 变大 B. 变小 C. 不变 D. 先变大后变小

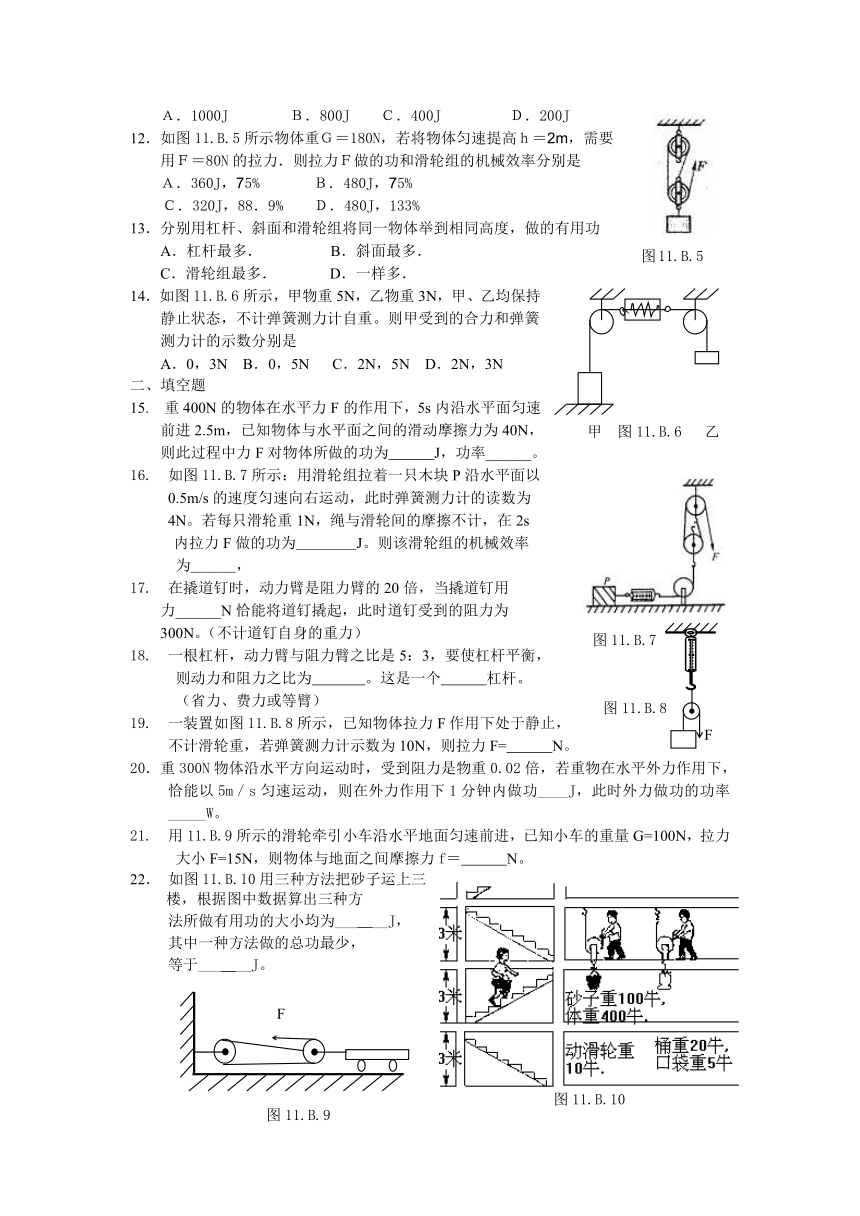

11．一台机器的机械效率为80％，当它完成1000J的总功时，所做的　
有用功为
　?Ａ．1000J　　　　Ｂ．800J　?Ｃ．400J　　　　 Ｄ．200J
12．如图11.B.5所示物体重Ｇ＝180N，若将物体匀速提高ｈ＝2m，需要　
用Ｆ＝80N的拉力．则拉力Ｆ做的功和滑轮组的机械效率分别是 　
　?Ａ．360J，75%　? Ｂ．480J，75%　?
Ｃ．320J，88．9%　?Ｄ．480J，133%
13．分别用杠杆、斜面和滑轮组将同一物体举到相同高度，做的有用功
　　A．杠杆最多．　　　　 B．斜面最多．
C．滑轮组最多．　　　 D．一样多．
14．如图11.B.6所示，甲物重5N，乙物重3N，甲、乙均保持
静止状态，不计弹簧测力计自重。则甲受到的合力和弹簧
测力计的示数分别是
A．0，3N B．0，5N C．2N，5N D．2N，3N
二、填空题
15.　重400N的物体在水平力F的作用下，5s内沿水平面匀速前进2.5m，已知物体与水平面之间的滑动摩擦力为40N，则此过程中力F对物体所做的功为　　　J，功率______。
16.　如图11.B.7所示：用滑轮组拉着一只木块P沿水平面以
0.5m/s的速度匀速向右运动，此时弹簧测力计的读数为　　
4N。若每只滑轮重1N，绳与滑轮间的摩擦不计，在2s　　
内拉力F做的功为＿＿＿＿J。则该滑轮组的机械效率
为＿＿＿，
17.　在撬道钉时，动力臂是阻力臂的20倍，当撬道钉用　
力______N恰能将道钉撬起，此时道钉受到的阻力为
300N。（不计道钉自身的重力）
18.　一根杠杆，动力臂与阻力臂之比是5：3，要使杠杆平衡，　
则动力和阻力之比为 。这是一个 杠杆。
（省力、费力或等臂）
19.　一装置如图11.B.8所示，已知物体拉力F作用下处于静止，
不计滑轮重，若弹簧测力计示数为10N，则拉力F= N。
20．重300N物体沿水平方向运动时，受到阻力是物重0.02倍，若重物在水平外力作用下，恰能以5m／s匀速运动，则在外力作用下1分钟内做功____J，此时外力做功的功率_____W。
21.　用11.B.9所示的滑轮牵引小车沿水平地面匀速前进，已知小车的重量G=100N，拉力大小F=15N，则物体与地面之间摩擦力f＝ N。
22．　如图11.B.10用三种方法把砂子运上三楼，根据图中数据算出三种方
法所做有用功的大小均为___　__J，
其中一种方法做的总功最少，
等于___　__J。
　　　　　　　
三、作图题
23. 如图11.B.11所示，杠杆OA在F1、F2两个力作用下平衡，图中已画出了杠杆A端受的力F1。如果虚线OO1是力F2的力臂，请在杠杆上标出F2的作用点B，并画出力F2的示意图。
24.　物体M在杠杆AOBC作用下如图12位置静止，试在A点作出使杠杆在如图位置平衡时的最小力（O为支点）。
25.　用滑轮组将陷在泥中汽车拉出来，试在图11.B.13中画出最省力的绕绳方法。
四、实验与设计题
26．用一段细线将粗细均匀的直铁丝吊起后，直铁丝在水平位置处于平衡状态；若将右端折叠一段。
（1）可能出现的现象是 。
（2）你猜想此现象的依据是 。
27.　班级里组织登楼比赛活动，比一比谁登楼的功率最大．为此，在活动中必须测量的物理量有：_________，_________，_________．
28．在“测滑轮组机械效率”的实验中，用同一滑轮组进行两次实验，测得数据如下表：
实验次数 钩码质量（g） 钩码上升的高度（m） 弹簧测力计示数（N） 弹簧测力计移动的距离（m）
1 100 0.1 0.5 0.3
2 200 0.1 0.9 0.3
(1) 所用滑轮组中动滑轮、定滑轮的最少个数分别为：动滑轮为 个；定滑轮为 个。
（2）第二次实验得出的机械效率的大小为η2= 。（g=10N/kg）
29．一根长1 m左右、粗细均匀的细木棒，一个已知质量为m的钩码，一把刻度尺，还有一些细绳和一只铅笔。只用这些器材如何测出这根细棒的质量？写出实验步骤及导出计算这根细棒的质量的表达式。
30.（1）研究杠杆平衡条件的实验中，在未挂钩码时，螺母A．B的作用是__________。挂上钩码后，发现杠杆不平衡，则应____________。
（2）下表是小王在“研究杠杆的平衡条件”的实验中，记录的部分测量结果，请在空格中填入适当的值。（每个钩码质量为50g，g=10N/kg）
实验次数 动力F1/N 动力臂L1/cm 阻力F2/N 阻力臂L2/cm
1 0.5 8 1 4
2 6 1.5 8
在本次实验课的总结中，老师提出了这样一个问题：实验中在使杠杆处于平衡状态后，如果再在两边钩码下方再各加挂一只相同的钩码，放手后将会出现什么现象？
小明认为，杠杆仍能保持平衡；小华认为，杠杆将顺时针转动；小兵认为，杠杆将逆时针转动。对于此，你的观点是杠杆将 　　　　　　　
五、计算与应用
31.　电气化铁路的高压输电线，无论在严冬还是盛夏都要绷直，才能使高压线与列车的电极接触良好，这就必须对高压线施加恒定的拉力。为此，工程师设计了如图11.B.14所示的恒拉力系统，其简化原理图如图28所示。实际测量得到每个水泥块的体积为1.5×10-2m3，共悬挂20个水泥块。已知水泥块的密度为2.6×103kg/m3，g取10N/kg。
（1）请指出图11.B.14中的动滑
轮和定滑轮分别是哪个？
（2）每个水泥块的重力是多少？
（3）滑轮组对高压线的拉力是多大？
　　　　　　　　　　　　　　　　　　　　　　　　　　图11.B.14
【参考答案】
单元测试B卷
一、选择
1.A　　　2.D　　　3.B　　　4.B　　　5.A　　　6.B　　　7.C　　　8.D　　　9.C
10.A　　　11.B　　12.B　　　13.D　　　14.A
二、填空
15.　100　　；　　20W　　　　16.　5；　　80%；　　　　　17.　15；
18.　3：5；　　　　19.　5；　　　20.　1800；　30；　　　　
21.　45；　　　　　22.　900；　　1125；
三、作图
23－25题略
四、实验与设计
26.　（1）铁丝未折的一端向下坠　　　（2）杠杆原理
27.　每级台阶的高（登楼高度）；　　　登楼时间；　　　个人体重
28.　（1）　1；　1；　　　（2）74.1
29.　略
30.　（1）　实验前调节杠杆平衡；　调整钩码位置或改变钩码重
（2）　2；　小明和小华的观点都有可能　
五、计算与应用
31.（1）A、B为定滑轮，C为动滑轮
（2）3.9×106N　　　　　　（3）2.34×107N　
