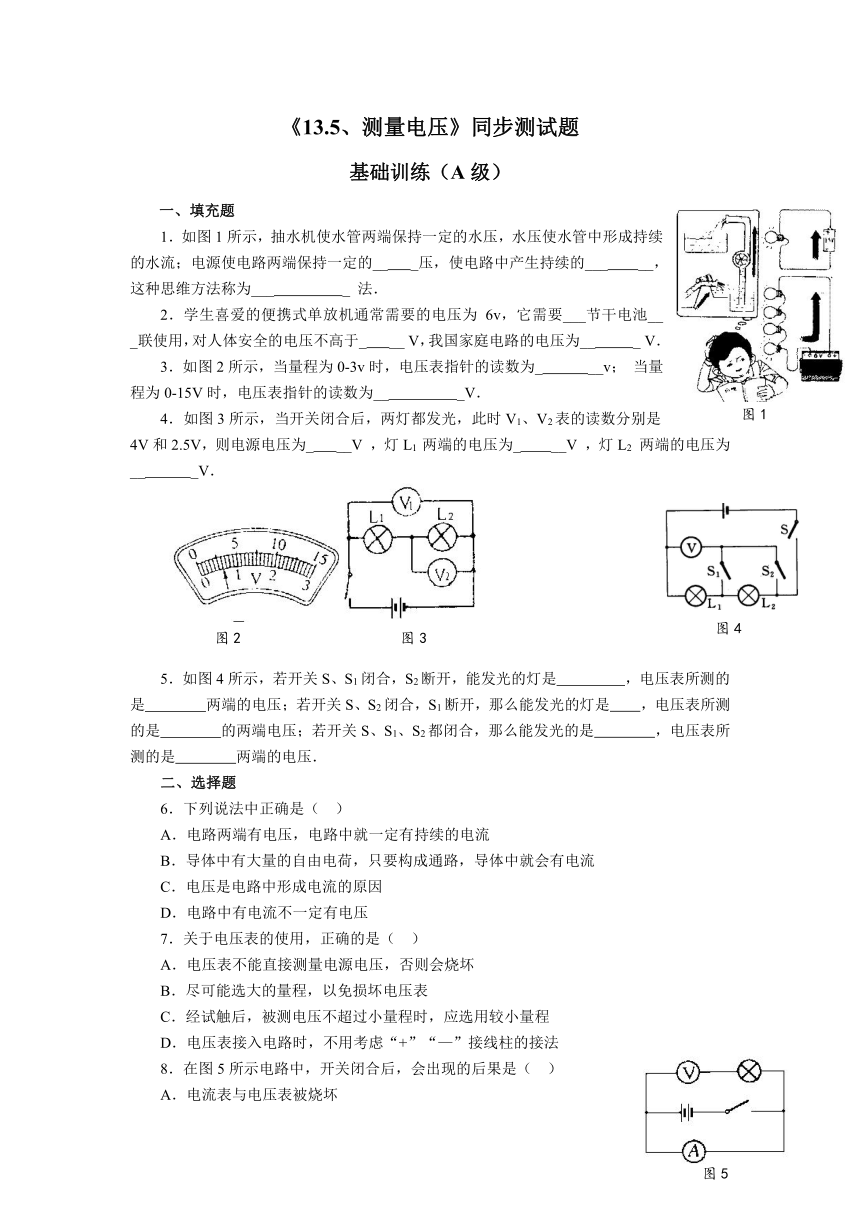

《13.5、测量电压》同步测试题
基础训练（A级）
一、填充题
1．如图1所示，抽水机使水管两端保持一定的水压，水压使水管中形成持续的水流；电源使电路两端保持一定的__ _压，使电路中产生持续的___ __，这种思维方法称为___ _ 法．
2．学生喜爱的便携式单放机通常需要的电压为 6v，它需要___节干电池__ _联使用，对人体安全的电压不高于_ __ V，我国家庭电路的电压为__ _ V．
3．如图2所示，当量程为0-3v时，电压表指针的读数为_ __v； 当量程为0-15V时，电压表指针的读数为__ _V．
4．如图3所示，当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4V和2.5V，则电源电压为_ __V ，灯L1 两端的电压为_ __V ，灯L2 两端的电压为__ _V．
5．如图4所示，若开关S、S1闭合，S2断开，能发光的灯是 ，电压表所测的是 两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是　　，电压表所测的是　 　的两端电压；若开关S、S1、S2都闭合，那么能发光的是　　　　，电压表所测的是　　　　两端的电压．
二、选择题
6．下列说法中正确是（ ）
A．电路两端有电压，电路中就一定有持续的电流
B．导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C．电压是电路中形成电流的原因
D．电路中有电流不一定有电压
7．关于电压表的使用，正确的是（ ）
A．电压表不能直接测量电源电压，否则会烧坏
B．尽可能选大的量程，以免损坏电压表
C．经试触后，被测电压不超过小量程时，应选用较小量程
D．电压表接入电路时，不用考虑“+”“—”接线柱的接法
8．在图5所示电路中，开关闭合后，会出现的后果是（ ）
A．电流表与电压表被烧坏
B．电流表与电压表都不会被烧坏
C．只有电压表会被烧坏
D．只有电流表会被烧坏
三、作图、实验与探究题

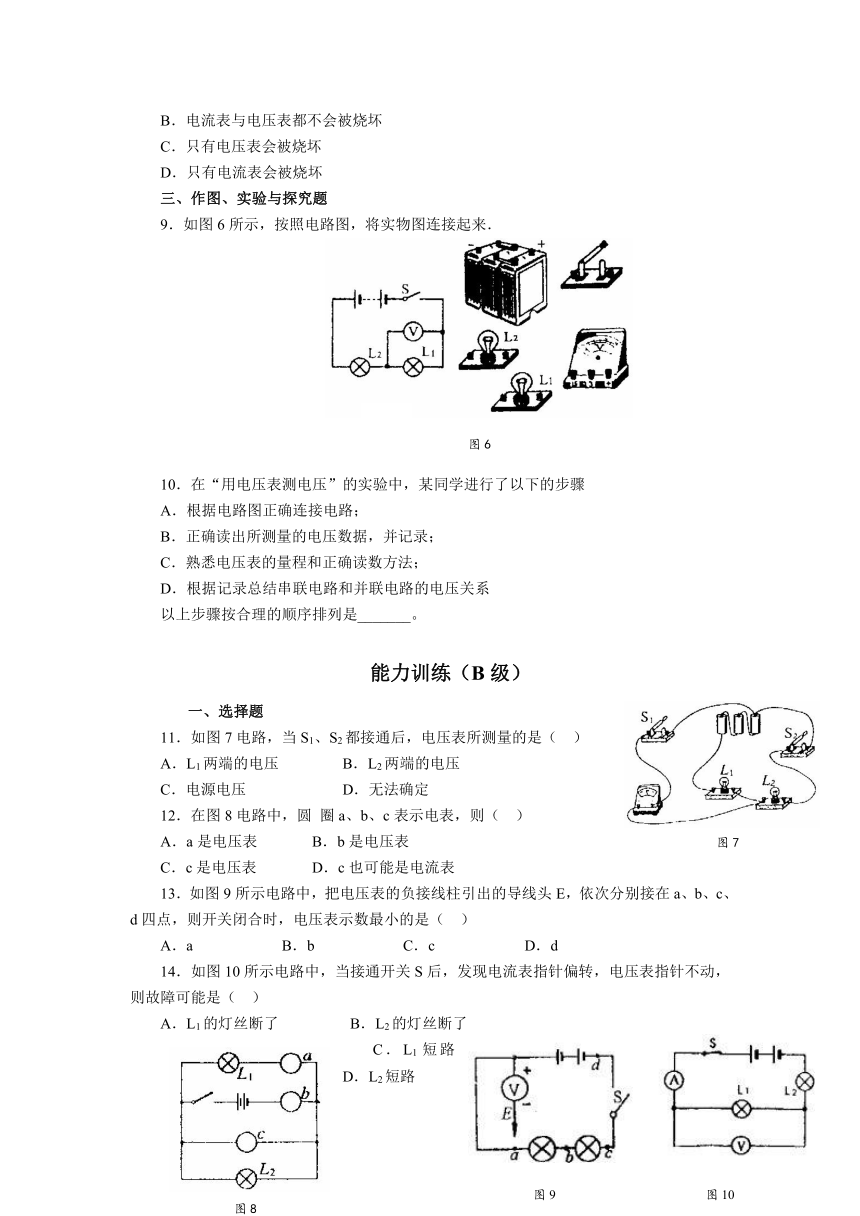

9．如图6所示，按照电路图，将实物图连接起来．
10．在“用电压表测电压”的实验中，某同学进行了以下的步骤
A．根据电路图正确连接电路；
B．正确读出所测量的电压数据，并记录；
C．熟悉电压表的量程和正确读数方法；
D．根据记录总结串联电路和并联电路的电压关系
以上步骤按合理的顺序排列是_______。
能力训练（B级）
一、选择题
11．如图7电路，当S1、S2都接通后，电压表所测量的是（ ）
A．L1两端的电压 B．L2两端的电压
C．电源电压 D．无法确定
12．在图8电路中，圆 圈a、b、c表示电表，则（ ）
A．a是电压表 B．b是电压表
C．c是电压表 D．c也可能是电流表
13．如图9所示电路中，把电压表的负接线柱引出的导线头E，依次分别接在a、b、c、d四点，则开关闭合时，电压表示数最小的是（ ）
A．a B．b C．c D．d
14．如图10所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）
A．L1的灯丝断了 B．L2的灯丝断了
C．L1短路 D．L2短路
15．.在图11所示的电路中，电源电压6V，闭合开关后两灯均不发光，用电压表测量点路中a、 b间电压为0，b、 c间电压为6V，则电路中的故障可能是( ).
A. L2断路 B. L1和L2断路
C. L2短路 D. L1和L2短路
16．如图12所示，当开关S闭合后，灯L1、L2、L3均发光，下列说法中正确的是（ ）
A．灯L1、L2、L3是串联在电路中的
B．灯L1、L2、L3不是并联在电路中的
C．甲、乙、丙是三只电流表
D．乙表测的是灯L2、L3两端的电压之和
二、作图、实验与探究题
17．如图13所示的示教板的表面上有两个灯座，每个电路图的两端接有接线柱，安装上两盏相同的电灯，都能正常发光，现在只给你一只电压表和若干导线，怎样判断灯泡是串联还是并联？
18．有一种家庭用小型彩灯串，由24只小灯泡串联而成，现把它们接在220V的电源上，彩灯串中因为某只小灯泡被烧坏，造成彩灯串全部熄灭。由于彩灯上涂有颜色，无法看清是哪一只彩灯的灯丝被烧断，现在给你一只电压表，你如何查找故障所在？
19．游乐园里有一种游戏，手持铁棒在螺旋金属管里穿行，若不小心铁棒碰到金属管壁，灯会亮和铃会响．小明经过观察发现，这套游戏装置除了小灯泡和电铃外，还有两节电池，而铁棒和金属管可以看成是一个开关，请把你猜想的这种游戏装置的电路画在方框内（电路图中电铃符号可用 表示）．并根据你猜想的电路图把图14中的实物连接完整．
三、计算题
20．如图15所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
⑴　L1两端的电压U1是多大？
⑵　L2两端的电压U2是多大？
⑶　L1、L2串联的总电压U是多大？
⑷　电源电压是多大？
综合延伸（C级）
21．.我们知道，测量时总存在误差，通常将测量值与真实值之差叫做绝对误差．初中电学实验中所用电压表的准确度等级一般是2.5级的．2.5级电压表的含义是，用该电压表测量时的最大绝对误差不超过满刻度值的2.5﹪．下表给出了用2.5级电压表测量电压时，电压表指针的偏转角度与百分误差（即最大绝对误差与电压表读数之比的百分数）之间的关系．
电流表指针的偏转角度 量程为0～3.0V电流表的读数 百分误差
满刻度 3.0V 2.5%
满刻度的二分之一 1.5V 5.0%
满刻度的三分之一 1.0V 7.5%
满刻度的四分之一 0.75V 10%
满刻度的十分之一 0.3V 25%
满刻度的二十之一 0.15
（1）上表中的最后一空处相应的百分误差应是_____________%．
（2）从上表中的数据可以看出，该电压表的指针偏转的角度越大，百分误差___________（选填“越大”“越小”或“不变”）．
（3）如果用准确度等级是2.5级的电压表进行测量时要求百分误差小于3.75%，则该电流表指针的偏转角度应大于满刻度的_______________．
参考答案
基础训练（A级）
1．电压 电流 类比法 2．4 串联 36 220 3．0.6 3 4．4 1.5 2.5 5．L1L2 L1 L1L2 L1L2(电源) L1， L1(电源) 6．C 7．C 8．D 9．略 10．CABD
能力训练（B级）
11．B 12．C 13．A 14．C 15．A 16．C
17．将电压表依次接在任意两个接线柱上，测出每两个接线柱间的电压，若六次测量值中两次为零，其余四次测量值相等，则两灯为并联；若一次为零，四次测量值相等，另一次测量值是四次测量值的两倍，则两灯为串联。
18．．用电压表逐一测量每个小灯泡两端的电压，当电压表示数为220V时，表明此时电压表所测的灯泡已经被烧坏。方法二：用电压表的一条线接在电源线上，另一条线依次接触灯泡的各接线点，当电压表示数由0-220 V(或220V-0)发生突变时，则电压表前后接触的两点之间的小灯泡，就是灯丝烧断的那一只。
19．略
20． 1.7V， 1.3V， 3V， 3V
拓展延伸（C级）21． 50% 越小 2/3
