13.2 让电灯发光 教学案

让电灯发光 教学案
学习目标
1、了解电路的组成，形成电路的概念。
2、了解通路、开路、短路；认识短路的危害。
3、通过实物认识电路元件及其符号，会读、会画简单的电路图。
重点、难点
重点：了解电路的组成；通路、开路、短路的识别；认识短路的危害；会连接简单的电路；根据实
物画出电路图。
难点：画出规范的电路图，识别短路。
教学过程
一、电路
1. 电路的基本组成
定义：把电源、用电器、开关用导线连接起来组成的电流的路径叫电路。
最简单的电路由电源、用电器、开关和导线四部分组成。
2．电路各元件的作用：
(1)电源：电源是提供持续电流的装置，电源在工作时将其他形式的能转化为电能。大量用电器的电
源，是发电厂里的发电机；发电机是将机械能转化为电能的装置．日常生活中和实验室里常
用的电源，可以是干电池和蓄电池；干电池、蓄电池是将化学能转变成电能的装置．
(2)用电器：用电器是用电流来工作的设备，用电器在工作时将电能转化为其他形式的能，常见的用
电器有电灯、电扇、电炉、电视机、电铃、电冰箱、空调、计算机等。
(3)开关：开关是用来接通或断开电路。常见的开关有拉线开关、拨动开关、闸刀开关等。
(4)导线：导线是用来连接电路，输送电能的。
3. 了解电流：电流的形成是电荷的定向移动；物理学上规定，电流的方向是正电荷定向移动的方向 ；电源接入电路时，电流总是从电源的正极流出，经过导线、用电器等流入电源的负极。
训练
1、电路中提供电能的是_________，输送电能的是_________，消耗电能的是___________，控制电路
中电流有无的是__________。
2、电荷的________________形成电流．物理学中把_______电荷定向移动的方向规定为电流的方向．
3、电流总是从电源的__________极流出，流回到电源的_______极。
4、下列有关电源的说法中，正确是 （ ）
A.只要是带电体，就可以作为电源 B.只要能提供电的装置就是电源
C.电源是把化学能转化为电能的装置 D.电源是提供持续电流的装置
5、仔细观察手电筒的结构后回答：在手电筒的完整电路中，干电池是 ，
金属外壳是 ，金属外壳上的按纽是 ，小灯泡是 。
二、电路的三种状态：通路、开路和短路
家庭中，电灯、电视机等用电器有时工作，有时不工作，这时候，它们所在的电路处于什么状态呢？
1、电路有三种状态：通路、开路和短路。
(1)、通路是指处处连通的电路。此时用电器可以工作，电路中有电流通过。
(2)、开路是指某处断开的电路。此时电路中没有电流通过。
(3)、短路是指不经过用电器而直接将电源两极连接的电路。此时，电路中电流很大。轻则用电器不能工作，重则会烧坏电路元件，引发火灾等危险。
2、理解短路应注意以下几点：
(1)短路时，电流很大，会烧坏电源。
(2)短路有以下两种情况：
①导线直接将电源短路。如图甲所示，这时虽然电路中接有电灯，但灯不会发光，电源会损坏。
②闭合开关后，形成短路。如图乙，当开关断开时，电灯发光，开关闭合后，与图甲所示的情况一样。
3、归纳：
通路和开路是电路所处的两种正常状态，而短路绝大多数情况下是电路的非正常状态。
训练
1、我们平时在“开灯”时，实际上是将开关 ，使电灯所在电路形成 路；“关灯”时，实
际上是将开关 ，使电灯形成 路。
2、电路的短路是指（ ）
A. 断开的电路 B. 电流从电源一极不经过用电器直接流到另一极的电路
C. 连接电路导线最短的电路 D. 把用电器直接接在电源两极上的电路

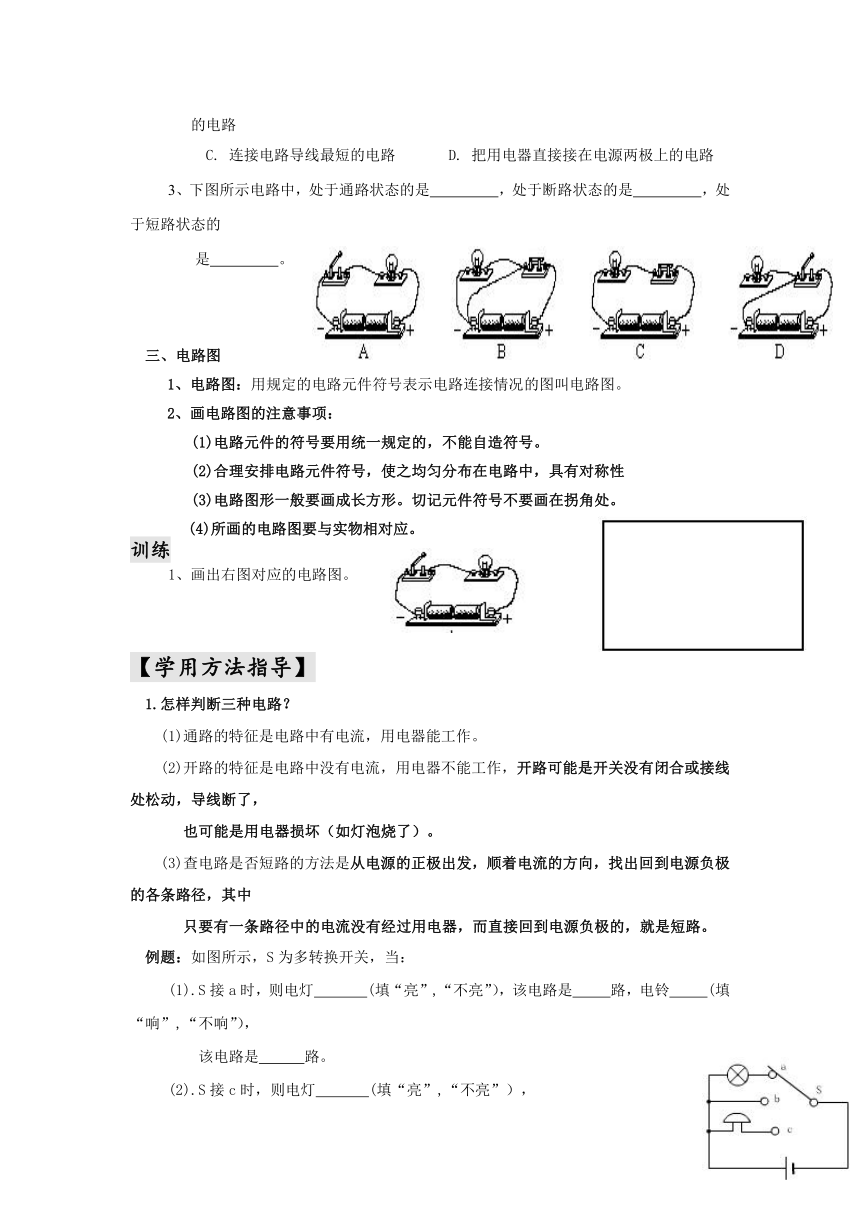

3、下图所示电路中，处于通路状态的是 ，处于断路状态的是 ，处于短路状态的
是 。
三、电路图
1、电路图：用规定的电路元件符号表示电路连接情况的图叫电路图。
2、画电路图的注意事项：
(1)电路元件的符号要用统一规定的，不能自造符号。
(2)合理安排电路元件符号，使之均匀分布在电路中，具有对称性
(3)电路图形一般要画成长方形。切记元件符号不要画在拐角处。
(4)所画的电路图要与实物相对应。
训练
1、画出右图对应的电路图。
【学用方法指导】
1.怎样判断三种电路？
(1)通路的特征是电路中有电流，用电器能工作。
(2)开路的特征是电路中没有电流，用电器不能工作，开路可能是开关没有闭合或接线处松动，导线断了，
也可能是用电器损坏（如灯泡烧了）。
(3)查电路是否短路的方法是从电源的正极出发，顺着电流的方向，找出回到电源负极的各条路径，其中
只要有一条路径中的电流没有经过用电器，而直接回到电源负极的，就是短路。
例题：如图所示，S为多转换开关，当：
(1).S接a时，则电灯 (填“亮”,“不亮”），该电路是 路，电铃 (填“响”,“不响”），
该电路是 路。
(2).S接c时，则电灯 (填“亮”,“不亮”），
(3).该电路是 路，电铃 (填“响”,“不响”），该电路是 路。
(4).S接b时，则电灯 (填“亮”,“不亮”），电铃 （填“响”,
“不响”），该电路是 路，会造成 。
2.如何判断电路的正误
判断电路的正误应从以下方面进行。
(1)电路的基本组成是否齐全
简单电路应由电源、用电器、导线和开关四个基本部分组成。电源是给电路提供持续电流的；导线是
输送电流的；开关是控制电流的通断的；用电器是把电能转化为其他形式能的。
(2)是否存在短路
①电源短路：电流从电源正极经某一回路到负极时，电流只通过导线而没有经过用电器，此时电路中
的用电器均不能工作，而且导线中电流很大，损坏电源，发生事故，是不允许的。发生这种情况：
一是由于连接错误直接发生短路；二是暂时不短路，但当闭合某一开关时即发生短路，出现这两种
情况都是错误的。
②局部短路：即电路中的某一用电器的两端由导线直接连接；当该用电器发生短路时，此时用电器无
法工作，并可能引起整个电路中的电流过大而发生危险，这也是不允许的。
例题：指出图 如图所示的电路中正确的是 ( )
【自我能力评估】
1、用导线把 、 、 连接起来组成的电流通路就成为电路；
的电路叫通路；某处 的电路叫开路；不经过用电器而直接
的电路叫短路。
2、画出下列几种电路元件的图形符号：
(1)开关： (2)电池： (3)灯泡： (4)电动机： （5）电铃：___________； (6)交叉不相连接的导线： (6)交叉相连接的导线： (7)T形连接的导线：
3、如图所示电路图中，
(1)当S1和S2都断开时，称为 路； (2)当S1和S2都闭合时，称为 路；
(3)当S1闭合，S2断开时，称为 路。
4、如右图所示，同时闭合开关S1、S2会发生 ，
出现后果是 。
5、下列说法正确的是（ ）
A.电路中只要有电源，电路中就会有电流 B.拉线开关是一个用电器
C.用最短的导线连接的电路叫做短路 D.在开路情况下，电路中无电流
6、在使用电池的时候，不允许用导线直接把电池两极连接起来，这是因为（ ）
A.这样连接电路不通 B.这样连接会在电路中产生很大电流，损坏电源
C.这样连接有触电危险 D.这样连接会使电路中电流太小，用电器无法工作
7、在下图所示的电路中，正确的是( )
8、下列与实物图一致的电路图是（ ）
9、根据图中甲所示的电路图，连接乙中的实物。
甲 乙
