人教版 高二物理 选修3-4 第十三章：13.7 光的颜色 色散(共20张PPT)

(共20张PPT)

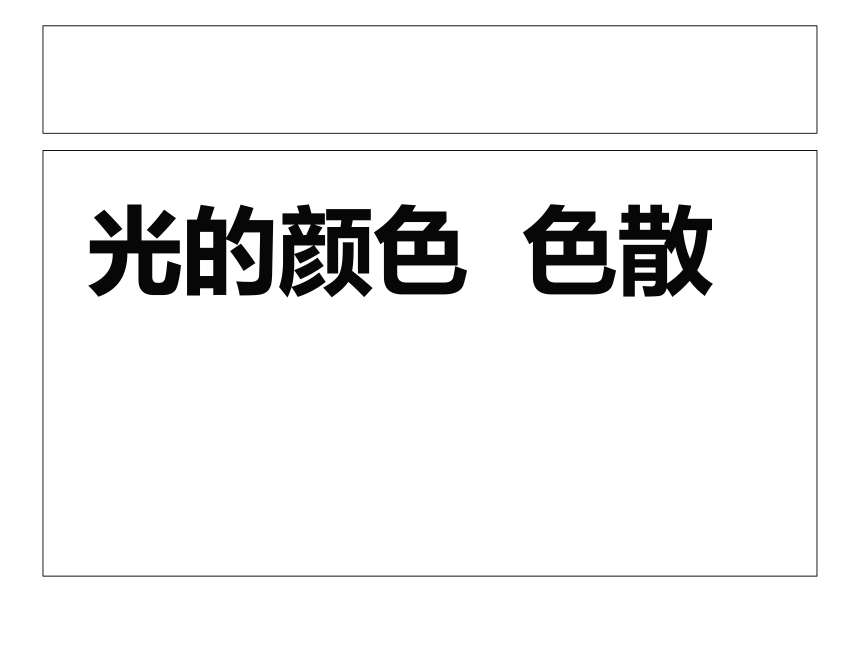

光的颜色
色散
学习目标：
1、知道棱镜的作用,全反射棱镜
2、知道光的色散及其说明的问题
3、会分析折射率与临界角、光在介质中传播速度关系
截面为三角形或四边形的透明体
　正三棱镜
　直角等腰棱镜
　四棱镜
一、棱
镜

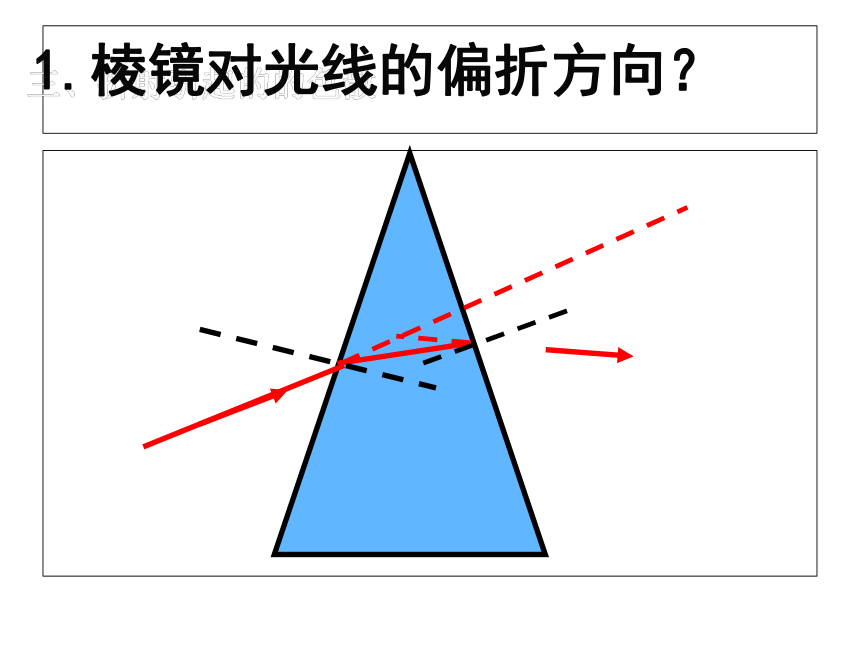

1.棱镜对光线的偏折方向？
1.棱镜对光线的作用:
S●
S’
●
2.棱镜成像特征
①成虚象
②虚象的位置比物体的实际位置向顶角方向偏移
光线经过棱镜后向棱镜的底面偏折。

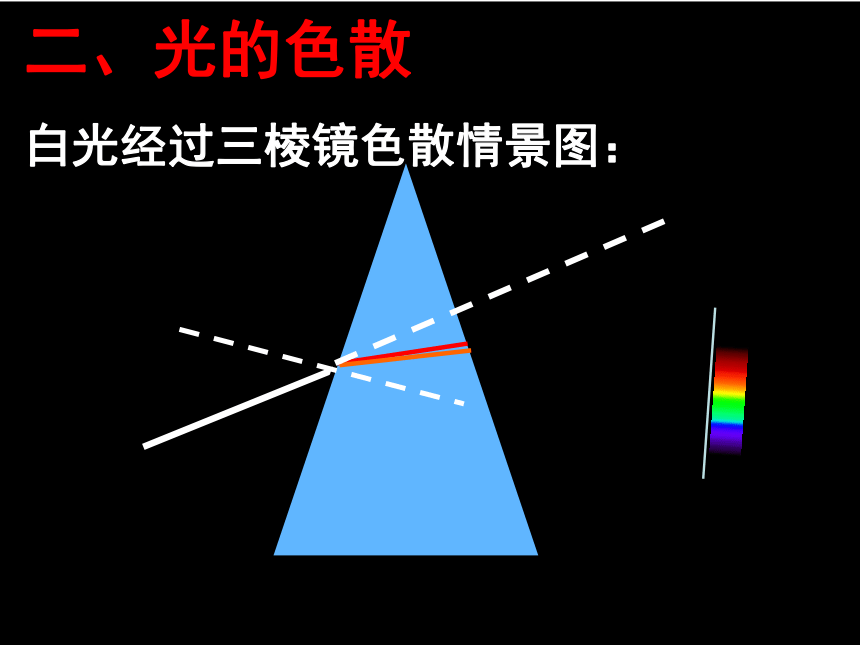

二、光的色散
白光经过三棱镜色散情景图：
1.太阳光(白光）是由红、橙、黄、绿、蓝、靛、紫七种颜色的光组成（白光是复色光)
　
2.不同颜色的光在同一介质中的折射率不同，从红光到紫光偏折的越来越大，说明了由红光到紫光折射率越来越大

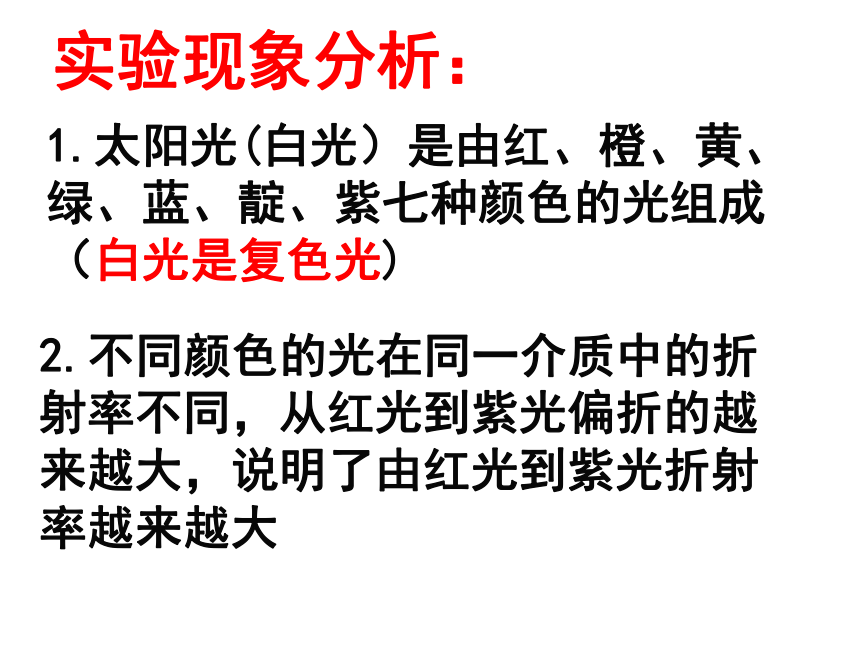

实验现象分析：
各种色光的折射率
色光
紫,
靛
蓝
绿
黄
橙
红
折
射率
1.532
1.528
1.519
1.517
1.514
1.513
3.光学中与折射率有关的几个物理量？
结论：在同一介质中，由红光到紫光，光的折射率越来越大，传播速度越来越小，相同的入射角，紫光越容易发生全反射
光的传播速度
临界角
当光线由AB面垂直入射时：
横截面是等腰直角三角形的棱镜
当光线由AC面垂直入射时：
变化90
°
变化180
°
A
B
C
C
B
A
在AC面发生全反射，垂直由BC面出射．
在AB、
BC面发生两次全反射，垂直由AC面出射．
3.全反射棱镜
1.一窄束平行白光斜射到两面平行的玻璃砖的AB面上，如图从CD面射出的光在靠近C端是什么颜色?
A
C
B
D
2.红、黄、绿三种单色光以相同的入射角从水中射向空气，若黄光恰能发生全反射，则（
）
A．绿光也一定能发生全反射
B．红光也一定能发生全反射
C．红、绿光都能发生全反射
D．红、绿光都不能发生全反射
3.一束红光和一束紫光以适当的角度射向半球形玻璃砖，其出射光都过圆心沿OP射出，如图所示，则
（
）
A．AO是红光，穿过玻璃砖所用时间较少B．AO是紫光，穿过玻璃砖所用时间较少C．BO是红光，穿过玻璃砖所用时间较少D．BO是紫光，穿过玻璃砖所用时间较少
4.一束只含有红光和紫光的复色光沿PO方向射人玻璃三棱镜，后分成两束，沿O/M和O/N方向射出，如图所示，则（
）
A．O/M为红光，O/N为紫光
B．O/M为紫光，O/N为红光
C．O/M为红光，O/N为红紫复色光
D．O/M为紫光，O/N为红紫复色光
5.如图：（1）从A点算起，复色光中的红光和紫光谁先到达O点？
（2）光束OB和OC，谁是红光？
（3）如果入射角
i
逐渐增大，眼睛在玻璃砖下方观察，哪种光先消失？
A
B
O
C
i
(入射光是红光与紫光的复色光）
6.如图，有一截面是直角三角形的棱镜ABC，∠A=30?.它对红光的折射率为n1.对紫光的折射率为n2.在距AC边d
处有一与AC平行的光屏。现有由以上两种色光组成的很细的光束垂直AB边射入棱镜.
①红光和紫光在棱镜中的传播速度比为多少？
②若两种光都能从AC面射出，
求在光屏MN上两光点间的距离.
B
A
C
d
M
N
B
A
C
d
M
N
∠C=90?，∠A=30?.
红光
n1.紫光
n2.在距AC边d
(1）V红：V紫
（2)求在光屏MN上两光点间的距离.
7.一束白光从顶角为的三棱镜一边以较大的入射角射入，在屏P上可得到彩色光带，如图，在入射角逐渐减小到零的过程中，假如屏上彩色光带先后全部消失，则（　）
A．红光最先消失,紫光最后消失
B．紫光最先消失,红光最后消失
C．紫光最先消失,黄光最后消失
D．红光和紫光一起同时消失
C
B
A
θ
θ1
1棱镜对光线的作用
2光的色散说明了什么
②不同单色光在同一介质中的折射率不同
①白光是复色光
由红光到紫光其折射率越来越大
③由光密介质到光疏介质时，n越大临界角越小，紫光越容易发生全反射；同一介质中红光速率最大紫光最小
课堂小结：
