14.2
让电灯发光
同步练习
一、单选题
1.通常情况下,下列物体中属于绝缘体的是(  )
A.铅笔芯
B.盐水
C.铜丝
D.橡胶
2.与实物图对应的电路图是
A.
B.
C.
D.
3.下列关于电路的说法中正确的是(

A.电路连接过程中,开关必须处于断开状态
B.电路连接必须从电源的正极开始
C.电流表测电流时为了安全应选择使用大量程
D.滑动变阻器使用时必须串联在电路中
4.如图所示的电路是李洋同学在做串联电路连接时的实物连接图,当他接好电路开关还未闭合时,灯L1和灯L2均已发光.则当闭合开关时,下列说法正确的是
A.L1熄灭,L2熄灭
B.L1发光,L2熄灭
C.L1发光,L2发光
D.L1熄灭,L2发光

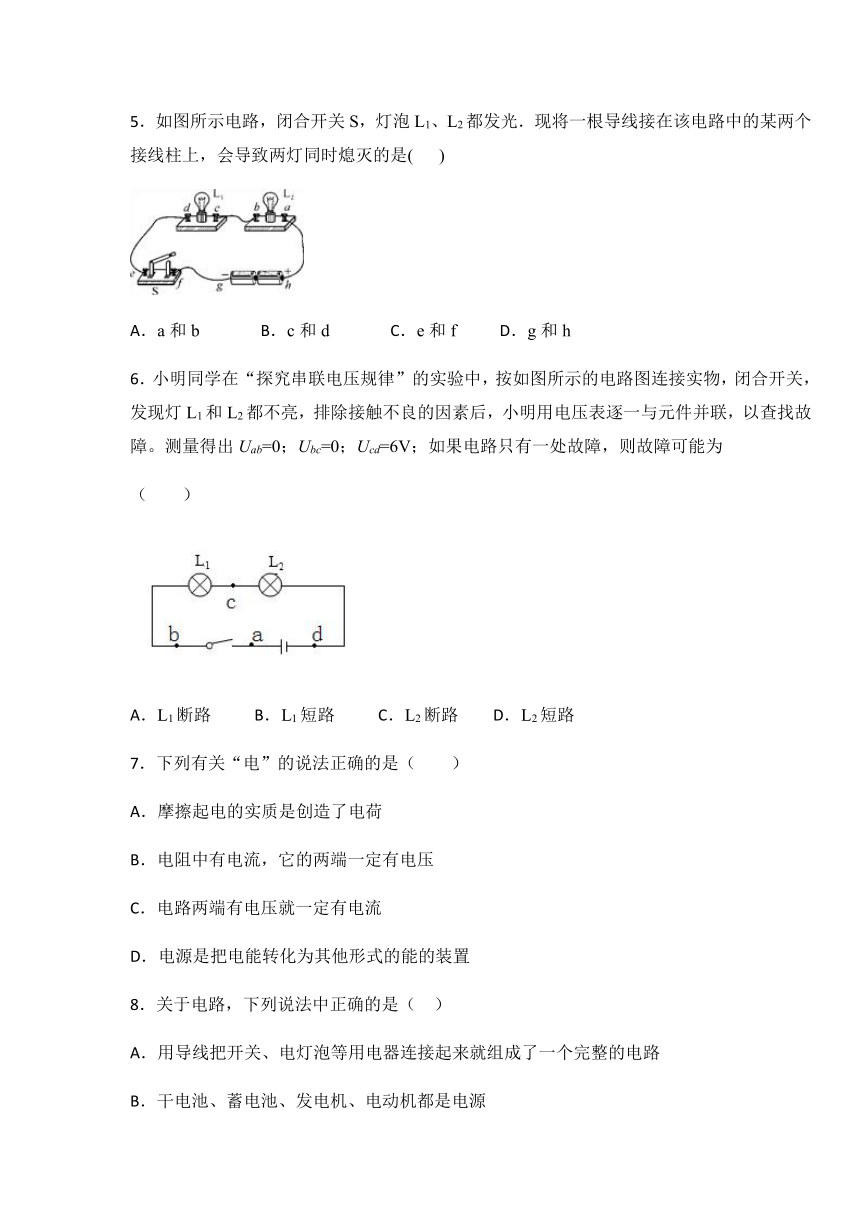

5.如图所示电路,闭合开关S,灯泡L1、L2都发光.现将一根导线接在该电路中的某两个接线柱上,会导致两灯同时熄灭的是(
)
A.a和b
B.c和d
C.e和f
D.g和h
6.小明同学在“探究串联电压规律”的实验中,按如图所示的电路图连接实物,闭合开关,发现灯L1和L2都不亮,排除接触不良的因素后,小明用电压表逐一与元件并联,以查找故障。测量得出Uab=0;Ubc=0;Ucd=6V;如果电路只有一处故障,则故障可能为
(  )
A.L1断路
B.L1短路
C.L2断路
D.L2短路
7.下列有关“电”的说法正确的是(  )
A.摩擦起电的实质是创造了电荷
B.电阻中有电流,它的两端一定有电压
C.电路两端有电压就一定有电流
D.电源是把电能转化为其他形式的能的装置
8.关于电路,下列说法中正确的是(

A.用导线把开关、电灯泡等用电器连接起来就组成了一个完整的电路
B.干电池、蓄电池、发电机、电动机都是电源
C.用手电筒时,电流方向是由电池的正极经过灯泡流向负极
D.电池用久了以后电能都消耗掉了,电池是一种消耗电能的装置
二、多选题
9.下列说法中正确的是(  )
A.用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
B.电源是电路中提供电能的装置
C.干电池、蓄电池、发电机、电动机都是电源
D.用手电筒时,电流方向是由电池的正极经灯泡流向负极

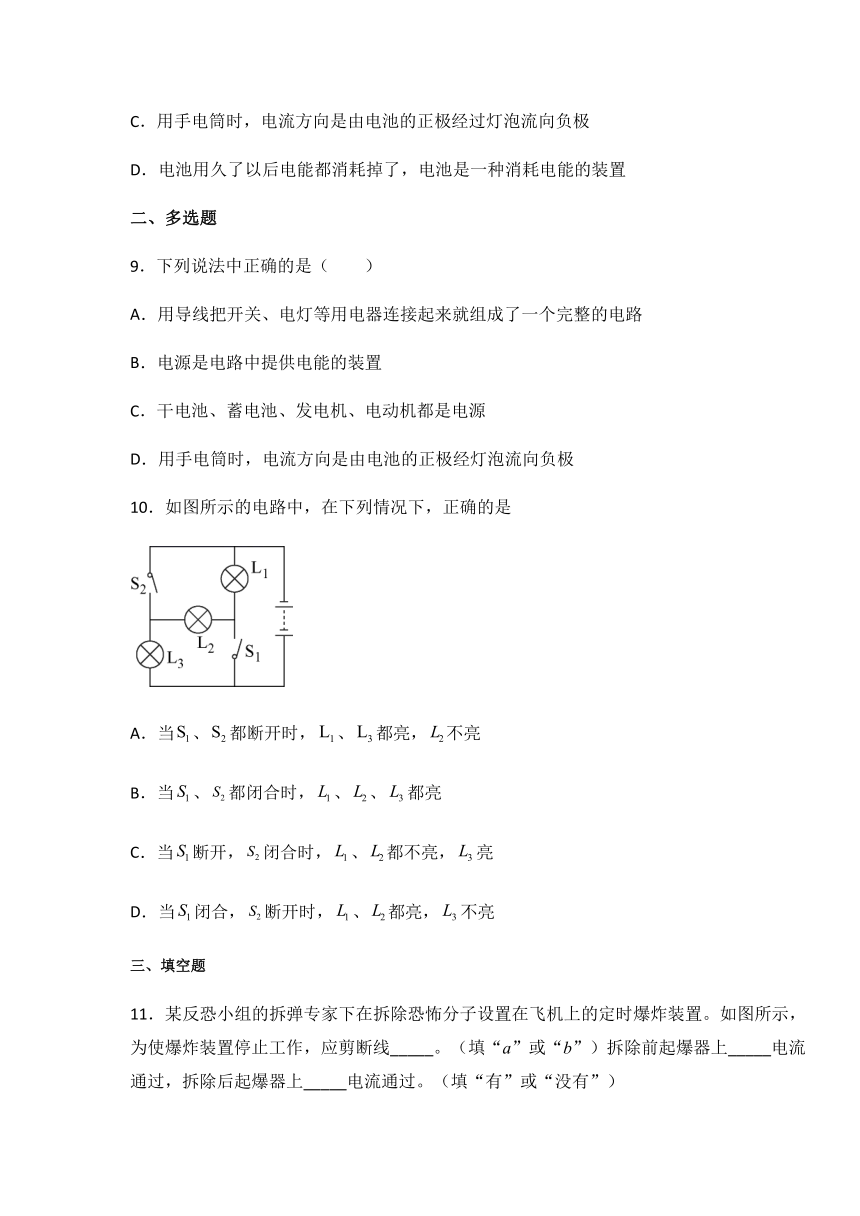

10.如图所示的电路中,在下列情况下,正确的是
A.当、都断开时,、都亮,不亮
B.当、都闭合时,、、都亮
C.当断开,闭合时,、都不亮,亮
D.当闭合,断开时,、都亮,不亮
三、填空题
11.某反恐小组的拆弹专家下在拆除恐怖分子设置在飞机上的定时爆炸装置。如图所示,为使爆炸装置停止工作,应剪断线_____。(填“a”或“b”)拆除前起爆器上_____电流通过,拆除后起爆器上_____电流通过。(填“有”或“没有”)
12.现在许多宾馆都利用房卡取电,如图所示.只有把房卡插入槽中,房间内的用电器才能使用.房卡的作用相当于家庭电路中的______,房间里各用电器之间是____联的.
13.如图所示的电路中,若同时闭合S1和S2,可以工作的用电器是______;若想让灯泡L1、L2同时工作,需要闭合开关______。
14.如图所示,是一个生活中常用的充电宝.当充电宝正在给手机电池充电时,该手机电池相当于电路中的____________,充电宝相当于电路中的_______________.
15.如图所示是国产某品牌的电动混合动力汽车,给汽车蓄电池充电时,蓄电池相当于
(填“用电器”或“电源”);刚擦完车玻璃的干毛巾很容易吸附灰尘,但与毛皮摩擦过的橡胶相互排斥,这说明干毛巾带
电.
16.电路是用导线将________、开关、用电器等元件连接起来的电流的路径,闭合开关后,电路形成________,用电器有电流流过,用电器才能工作。
17.贺子健同学将铜片、锌片插入柠檬,制成柠檬电池。如图所示,闭合开关S,发光二极管发光,此装置的能量转化过程是________转化为电能,电能再转化为光能。由图可知铜片是柠檬电池的_________极。
18.如图所示为妈妈新买的一辆电动车,行驶过程中由电池供电为车提供动力,行驶过程中由电池供电为车提供动力,将_____能转化为_____能,充电过程中电池相当于一个_____(电源/用电器)。
19.电路图是指用__________来表示电路连接的图.常用的元件符号,如代表__________,代表__________,代表__________,代表__________,代表__________.
参考答案
1.B
2.D
3.D
4.A
5.C
6.B
7.B
8.B
9.AC
10.AB
11.带正电
吸引
12.正


13.同种电荷互相排斥(或“头发带了同种电荷”)
从人向球
橡胶垫
14.引力
不一定
15.引
运动状态
16.同
D
17.摩擦起电
导体
不做功
18.电
摩擦起电现象
19.正
相互排斥
20.正电荷
夸克
21.带电
吸引
