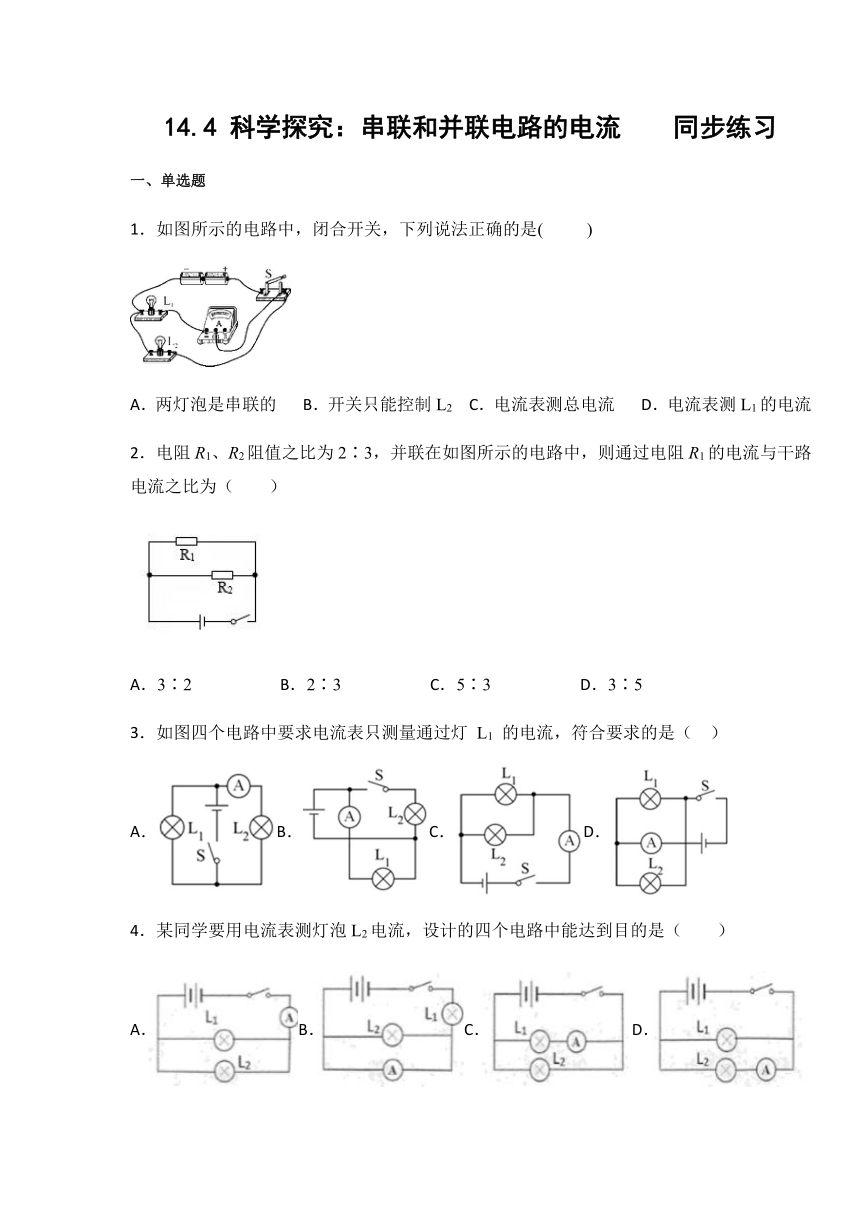

沪科版九年级物理上册14.4 科学探究：串联和并联电路的电流同步练习 （word版，含答案）

14.4
科学探究：串联和并联电路的电流
同步练习
一、单选题
1．如图所示的电路中，闭合开关，下列说法正确的是(
)
A．两灯泡是串联的
B．开关只能控制L2
C．电流表测总电流
D．电流表测L1的电流
2．电阻R1、R2阻值之比为2∶3，并联在如图所示的电路中，则通过电阻R1的电流与干路电流之比为（　　）
A．3∶2
B．2∶3
C．5∶3
D．3∶5
3．如图四个电路中要求电流表只测量通过灯
L1
的电流，符合要求的是（
）
A．B．C．D．
4．某同学要用电流表测灯泡L2电流，设计的四个电路中能达到目的是（　　）
A．B．C．D．

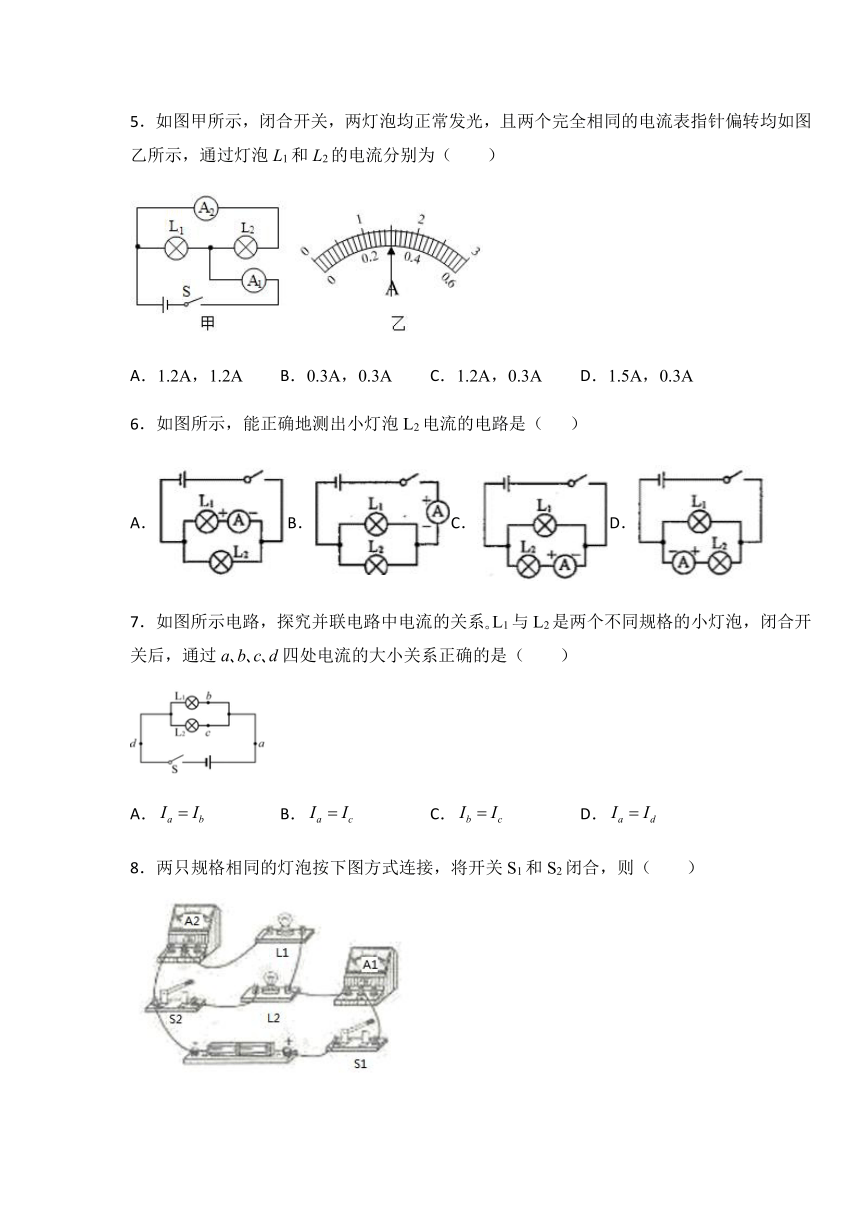

5．如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（
）
A．1.2A，1.2A
B．0.3A，0.3A
C．1.2A，0.3A
D．1.5A，0.3A
6．如图所示，能正确地测出小灯泡L2电流的电路是（
）
A．B．C．D．
7．如图所示电路，探究并联电路中电流的关系?L1与L2是两个不同规格的小灯泡，闭合开关后，通过a?b?c?d四处电流的大小关系正确的是（　　）
A．
B．
C．
D．

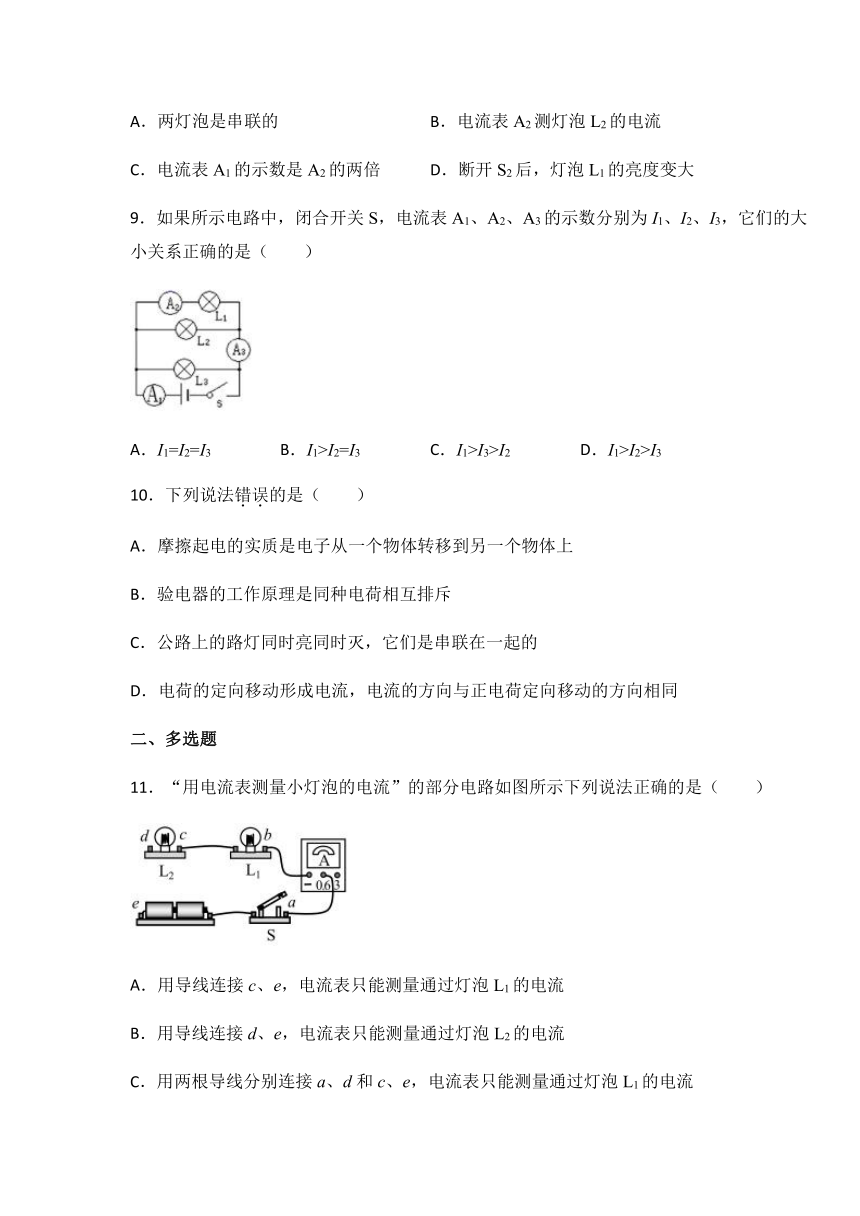

8．两只规格相同的灯泡按下图方式连接，将开关S1和S2闭合，则（　　）
A．两灯泡是串联的
B．电流表A2测灯泡L2的电流
C．电流表A1的示数是A2的两倍
D．断开S2后，灯泡L1的亮度变大
9．如果所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　　）
A．I1=I2=I3
B．I1>I2=I3
C．I1>I3>I2
D．I1>I2>I3
10．下列说法错误的是（　　）
A．摩擦起电的实质是电子从一个物体转移到另一个物体上
B．验电器的工作原理是同种电荷相互排斥
C．公路上的路灯同时亮同时灭，它们是串联在一起的
D．电荷的定向移动形成电流，电流的方向与正电荷定向移动的方向相同
二、多选题
11．“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（　　）
A．用导线连接c、e，电流表只能测量通过灯泡L1的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
12．如图甲所示，闭合开关S后，两个灯泡都能发光，图乙为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法正确的是（　　）
A．电流表A1一定连接“3A”接线柱
B．灯泡L1和L2并联
C．电流表A1的读数是0.3A
D．通过灯L1的电流为1A
三、填空题
13．毛皮与橡胶棒摩擦，橡胶棒带______电，用它去接触验电器的金属球，验电器的金属箔片因带同种电荷，相互______而张开；在这个过程中，瞬间电流方向是从______（选填“橡胶棒到验电器”或“验电器到橡胶棒”）。
14．人接触汽车有时会被“电”一下，这是因为汽车行驶时与空气摩擦发生了______现象。手拿如图所示的静电消除器接触汽车，消除器中的LED灯发光，若瞬间电流方向是由消除器流向汽车，则汽车带的是______电荷。
15．如图是一个验电器，用丝绸摩擦过的玻璃棒接触验电器的金属球时，看到验电器的两片金属箔张开，则金属杆中的电流方向______（填“由金属球到金属箔”或“由金属箔到金属球”）；摩擦起电的实质是______。
16．在如图甲所示的电路中，电源电压保持不变，当闭合开关后，两个电流表指针均处于图乙所示的位置，通过
R1
的电流为_____A，R1、R2
的电阻之比为____；
此时，
若R1
突然断路，电流表A1
的示数为__A．
17．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过?___（选填“电源”、“L1”或“L2”）的电流，通过L2的电流为_____A．
18．打开包装观察如图所示的仪表，这是一个测量____的仪表，它有个______量程。误差更小的量程对应的分度值是________A，
测量前还需要对它_____。
19．如图所示，电流表的示数为_________A。
20．如图所示，闭合S1、S2，电流表A1、
A2的指针都在满刻度的三分之一处，则通过灯L1的电流和通过灯L2电流之比为___________，断开S2则电流表A1的示数将____________
(选填
“变大”、
“变小”或“不变”)。
参考答案
1．D
2．D
3．B
4．D
5．C
6．D
7．D
8．C
9．C
10．C
11．AC
12．ABD
13．负
排斥
验电器到橡胶棒
14．摩擦起电
负
15．由金属球到金属箔
电子的转移
16．0.96
1：4
0.24
17．L1
0.9
18．电流
2
0.0002
调零（或校零）
19．0.46
20．1∶4
不变
