人教版九年级物理全一册15.5串、并联电路电流的规律(共23张PPT)

(共23张PPT)
第五节
串并联电路中电流的规律

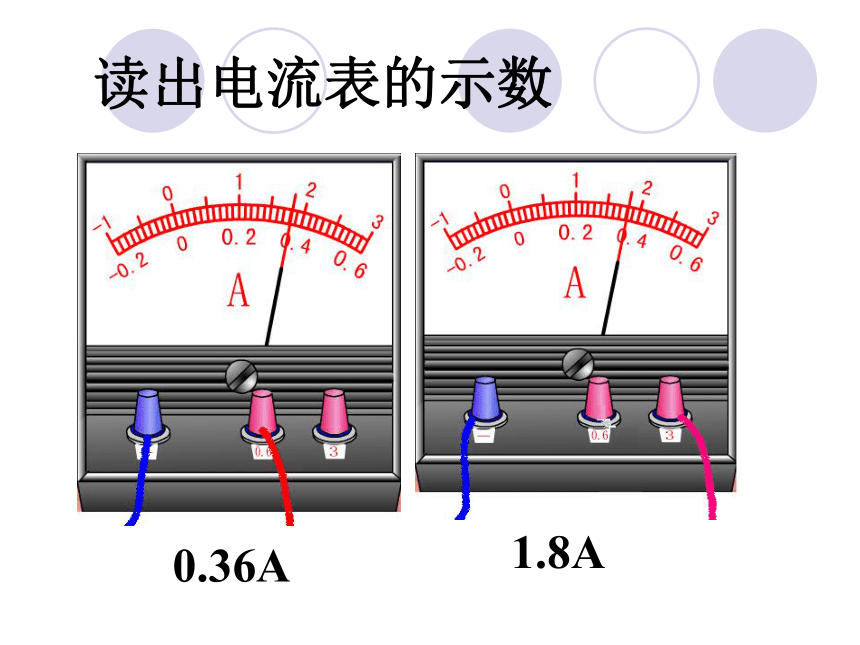

读出电流表的示数
0.36A
1.8A
2.4A
0.48A
探究串联电路的电流规律
A
B
C

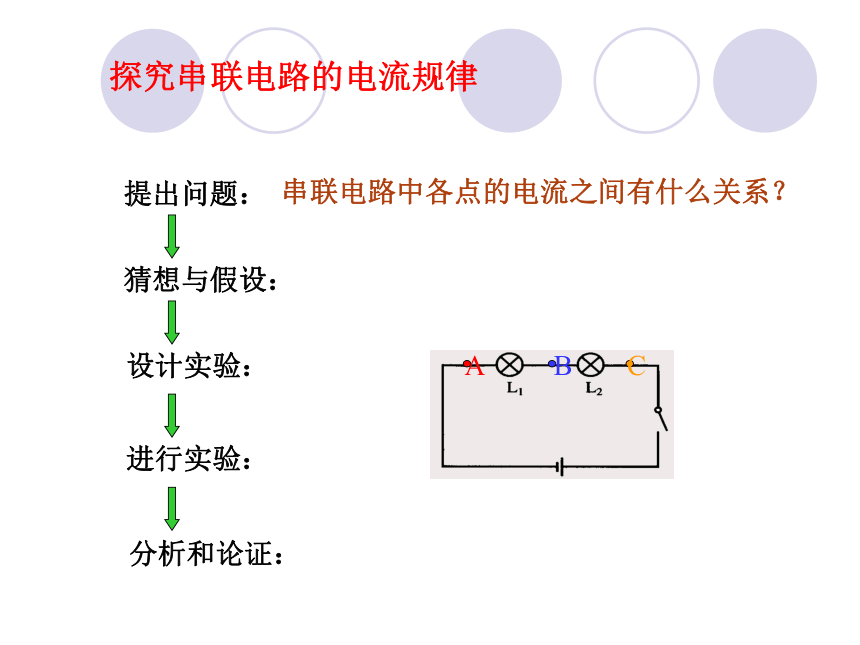

探究串联电路的电流规律
提出问题：
串联电路中各点的电流之间有什么关系？
猜想与假设：
设计实验：
分析和论证：
A
B
C
进行实验：

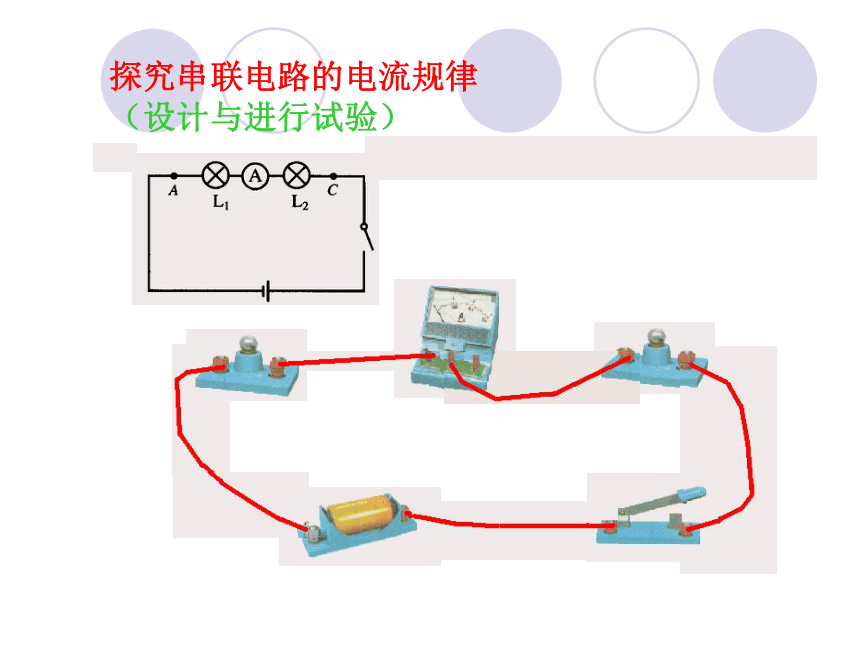

探究串联电路的电流规律
（设计与进行试验）
探究串联电路的电流规律

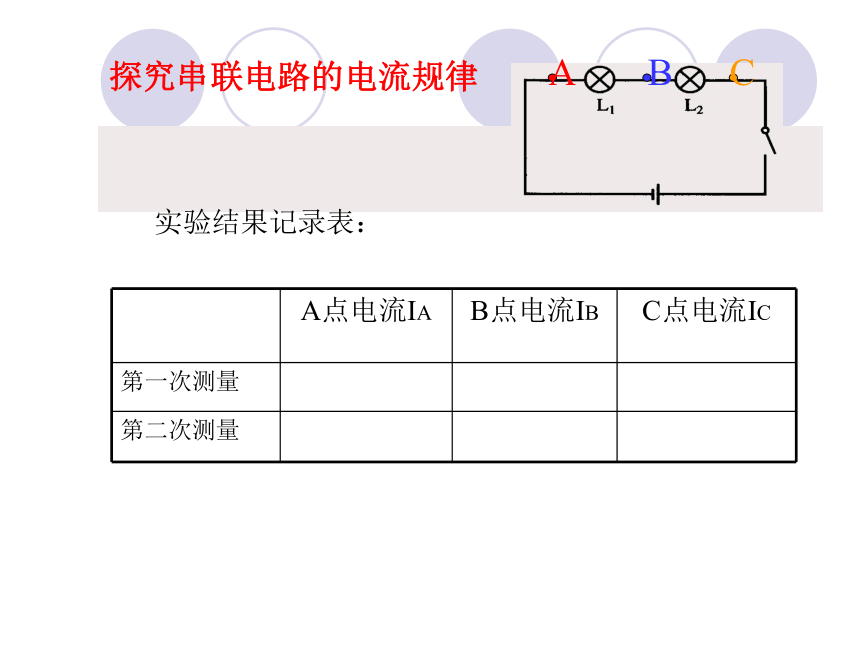

实验结果记录表：
A点电流IA
B点电流IB
C点电流IC
第一次测量
第二次测量
A
B
C
A
B
C
探究串联电路的电流规律
探究串联电路的电流规律
提出问题：
串联电路中各点的电流之间有什么关系？
猜想与假设：
设计实验：
分析和论证：
在串联电路中，电流处处相等。
公式：I
=
I1
=
I2
A
B
C
进行实验：
探究串、并联电路的电流规律
知识应用：
有一种节日彩灯上串联着20只小灯泡．如果电源插头处的电流为200
mA，那么，通过每只小灯泡的电流是多大?
评估与交流：
200mA
探究并联电路的电流规律
提出问题：
并联电路中各点的电流之间有什么关系？
猜想与假设：
设计实验：
干路
支路
支路
探究并联电路的电流规律
提出问题：
并联电路中各点的电流之间有什么关系？
猜想与假设：
设计实验：
分析和论证：
进行实验：
探究并联电路的电流规律
-
+
探究并联电路的电流规律
-
+
探究并联电路的电流规律
实验结果记录表：
A点电流IA
B点电流IB
C点电流IC
第一小组测量
第二小组测量
第三小组测量
第四小组测量
探究并联电路的电流规律
提出问题：
并联电路中各点的电流之间有什么关系？
猜想与假设：
并联电路中干路电流等于各支路电流之和。
公式：I
=
I1
+
I2
设计实验：
分析和论证：
进行实验：
探究串、并联电路的电流规律
知识应用：
1．某同学家中有一台电视机、一台洗衣机、两盏照明灯，它们是并联着的，工作时的电流分
别为200mA、1
A、300mA和250mA．如果干路中的电流不许超过3A，这些用电器是否可以同时使用？
评估与交流：
I=I1+I2+I3+I4
=0.2A+1A+0.3A+0.25A
=1.75A
所以能用
一、串联电路的电流特点
A
B
C
串联电路的特点：
①只有一条电流路径；②开关控制整个电路；③用电器相互干扰。
I1
I2
I3
并联电路的特点：
①电流有两条以上路径，电流出现分与合；
②各支路用电器独立工作、互不影响；
③干路开关控制整个电路，支路开关控制所在的支路。
二、并联电路的特点
并联电路中干路的电流与各支路的电流又有什么样的关系呢?
A
B
C
I
I1
I2
探究串、并联电路的电流规律
知识应用：
两个电灯接在同一电路中，用电流表测量经过它们的电流相等，那么这两个灯是什么连接？为什么？
可能的串联
也可能的并联
1、如图所示，串联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia
Ib
Ic
2、如图所示，并联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是
Ia
Ib
Ic
a
b
c
=
=
=
+
a
b
c
L1
L1
L2
L2
A2
A1
1.2A
0.5A
L1中的电流是多少？
0.7A
思考题？
如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为
，A2的示数为
，灯L1中的电流是
.
L1
L2
1.8A
0.36A
1.44A
