人教版九年级物理上册15.2 电流和电路 练习（含答案）

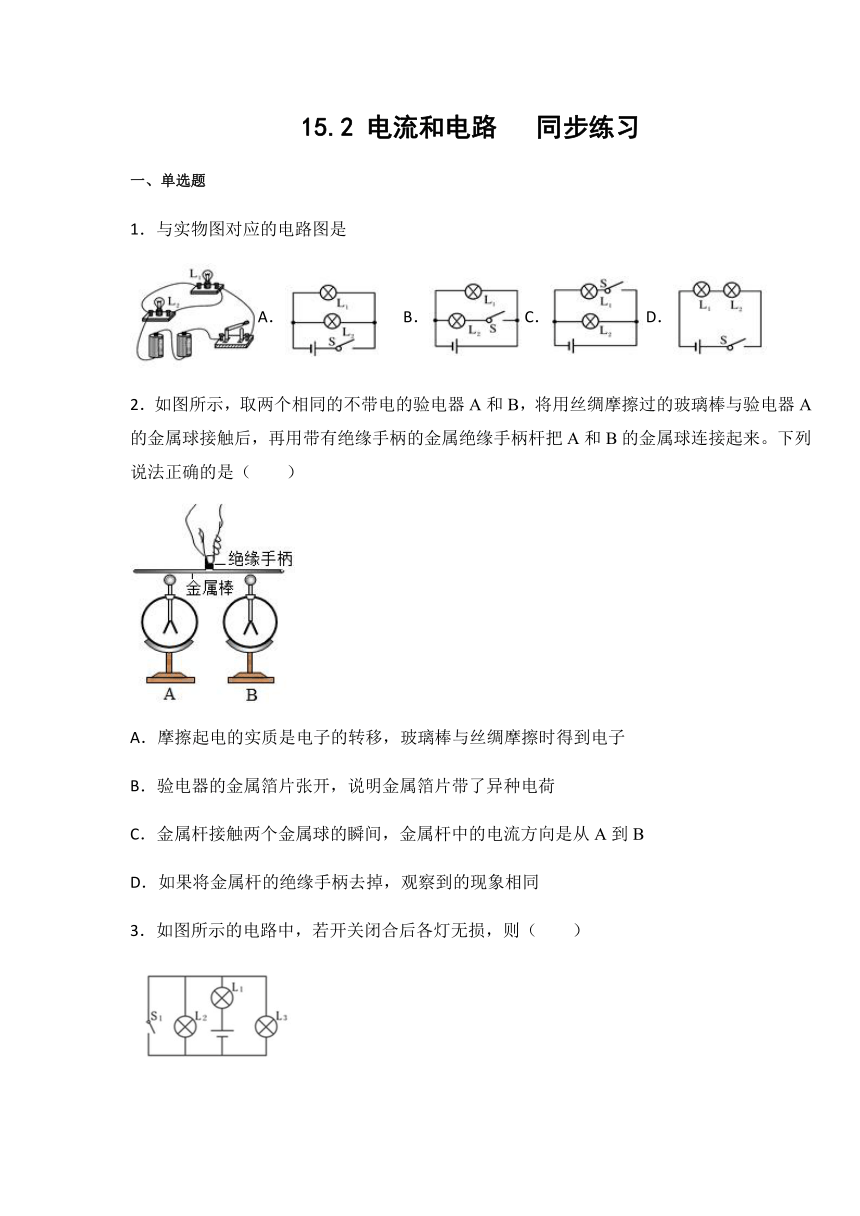

15.2
电流和电路
同步练习
一、单选题
1．与实物图对应的电路图是
A．
B．
C．
D．
2．如图所示，取两个相同的不带电的验电器A和B，将用丝绸摩擦过的玻璃棒与验电器A的金属球接触后，再用带有绝缘手柄的金属绝缘手柄杆把A和B的金属球连接起来。下列说法正确的是（　　）
A．摩擦起电的实质是电子的转移，玻璃棒与丝绸摩擦时得到电子
B．验电器的金属箔片张开，说明金属箔片带了异种电荷
C．金属杆接触两个金属球的瞬间，金属杆中的电流方向是从A到B
D．如果将金属杆的绝缘手柄去掉，观察到的现象相同
3．如图所示的电路中，若开关闭合后各灯无损，则（　　）

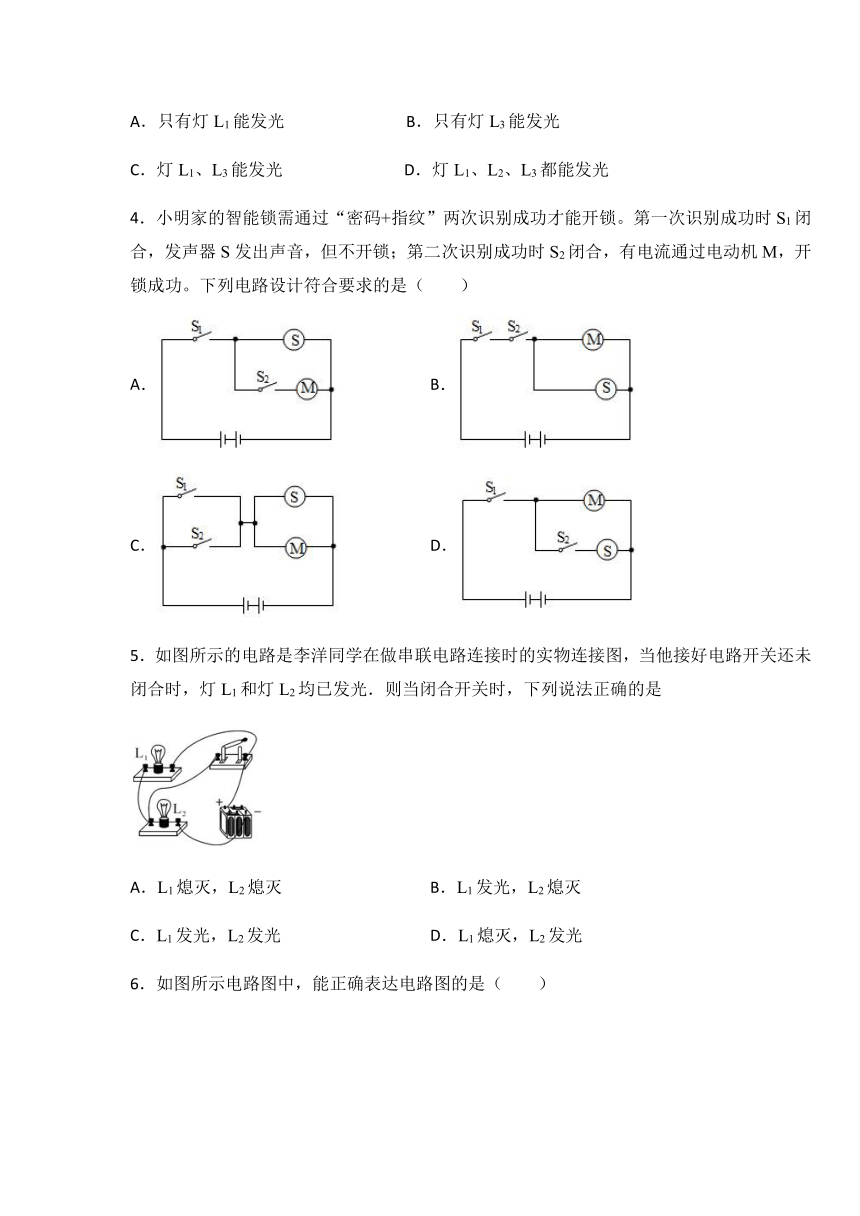

A．只有灯L1能发光
B．只有灯L3能发光
C．灯L1、L3能发光
D．灯L1、L2、L3都能发光
4．小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器S发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机M，开锁成功。下列电路设计符合要求的是（　　）
A．
B．
C．
D．
5．如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时，灯L1和灯L2均已发光．则当闭合开关时，下列说法正确的是
A．L1熄灭，L2熄灭
B．L1发光，L2熄灭
C．L1发光，L2发光
D．L1熄灭，L2发光

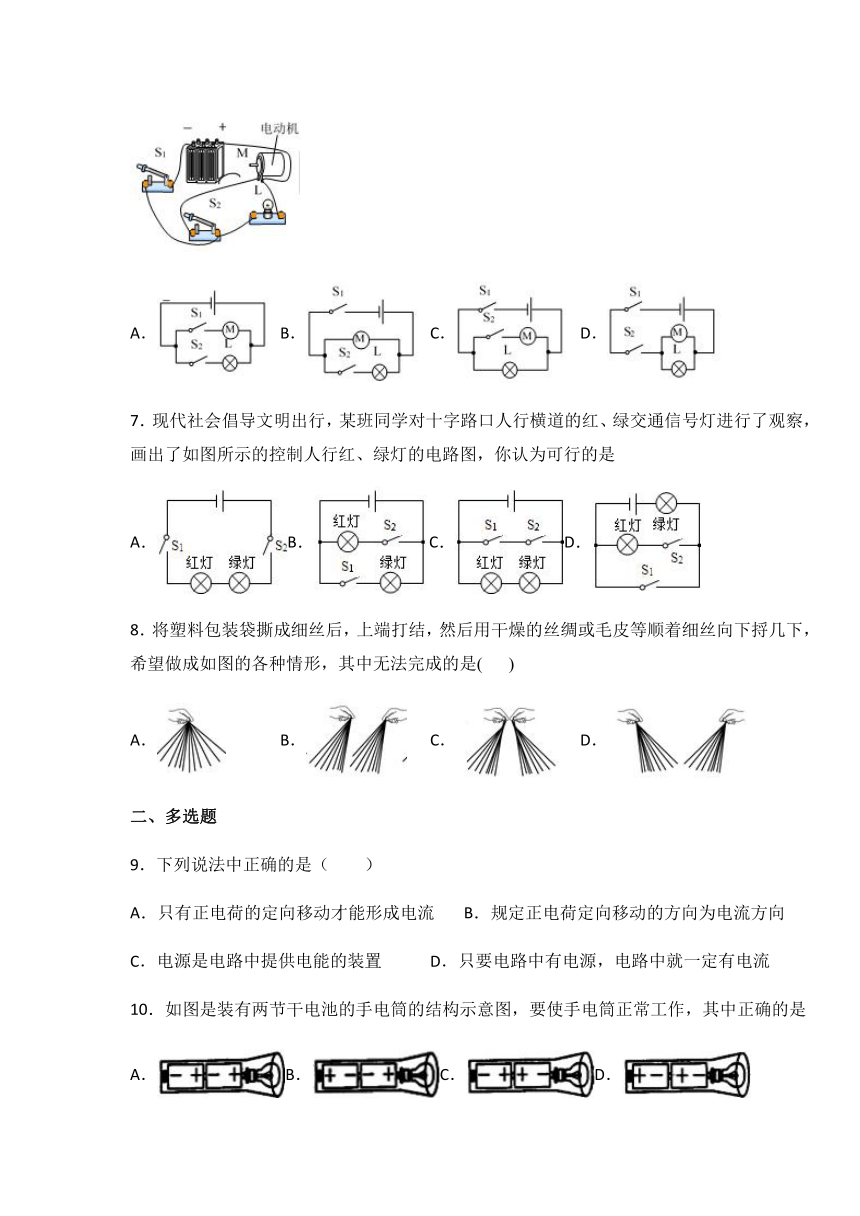

6．如图所示电路图中，能正确表达电路图的是（　　）
A．
B．
C．
D．
7．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是
A．B．C．D．
8．将塑料包装袋撕成细丝后，上端打结，然后用干燥的丝绸或毛皮等顺着细丝向下捋几下，希望做成如图的各种情形，其中无法完成的是(
)
A．
B．
C．
D．
二、多选题
9．下列说法中正确的是（　　）
A．只有正电荷的定向移动才能形成电流
B．规定正电荷定向移动的方向为电流方向
C．电源是电路中提供电能的装置
D．只要电路中有电源，电路中就一定有电流
10．如图是装有两节干电池的手电筒的结构示意图，要使手电筒正常工作，其中正确的是
A．B．C．D．
三、填空题

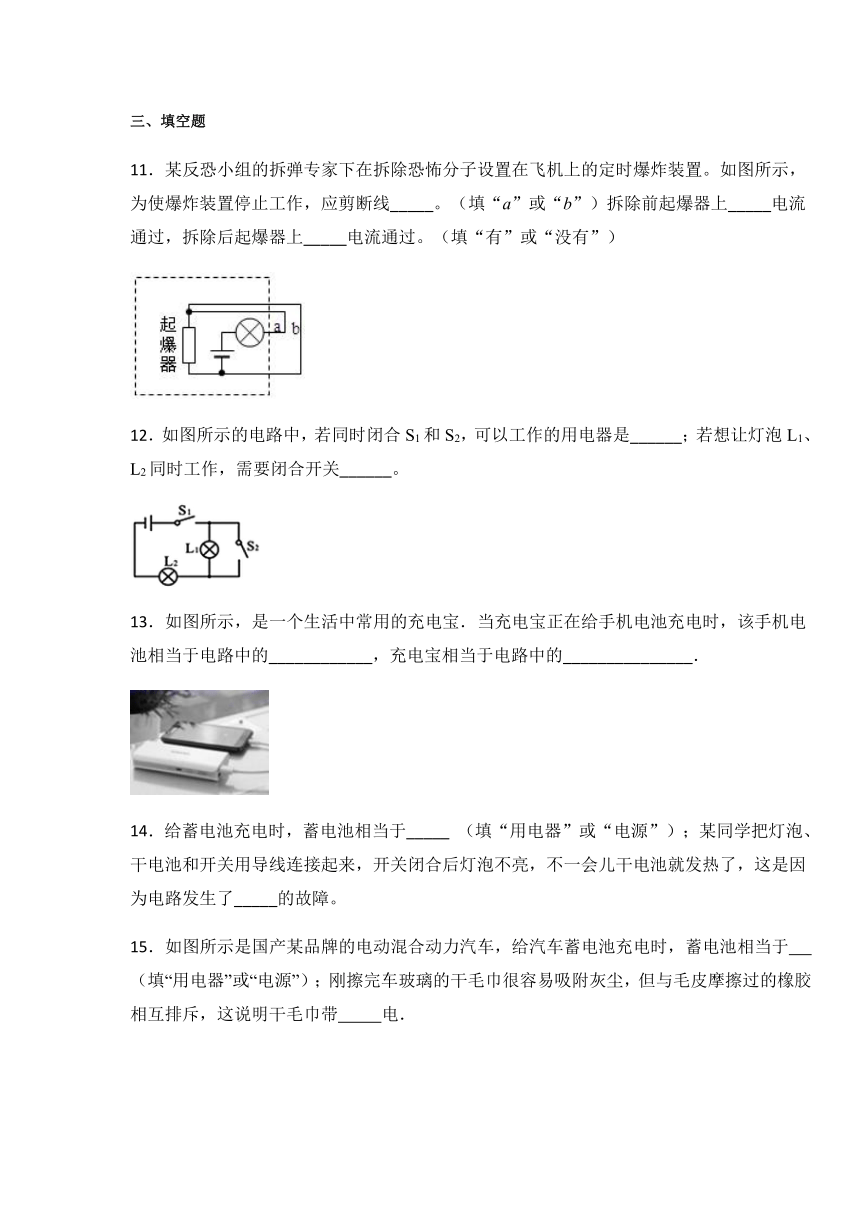

11．某反恐小组的拆弹专家下在拆除恐怖分子设置在飞机上的定时爆炸装置。如图所示，为使爆炸装置停止工作，应剪断线_____。（填“a”或“b”）拆除前起爆器上_____电流通过，拆除后起爆器上_____电流通过。（填“有”或“没有”）
12．如图所示的电路中，若同时闭合S1和S2，可以工作的用电器是______；若想让灯泡L1、L2同时工作，需要闭合开关______。
13．如图所示，是一个生活中常用的充电宝．当充电宝正在给手机电池充电时，该手机电池相当于电路中的____________，充电宝相当于电路中的_______________．
14．给蓄电池充电时，蓄电池相当于_____
（填“用电器”或“电源”）；某同学把灯泡、干电池和开关用导线连接起来，开关闭合后灯泡不亮，不一会儿干电池就发热了，这是因为电路发生了_____的故障。
15．如图所示是国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于
（填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶相互排斥，这说明干毛巾带
电．
16．央视《是真的吗？》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现纸条中间处开始冒烟、起火苗，如图。这是因为锡是
______
（选填“导体”或“绝缘体”），将它的两端直接接入电池正负极，就会造成
______，迅速产生大量的
______使温度达到锡纸的燃点而使之燃烧。
17．如图所示是闪电电流通过避雷针的示意图，该闪电电流是大地中的自由电荷发生_____形成的，图示中的电流方向是_____（选填“大地流向云层”或“云层流向大地”）?
18．如图是用充电宝给手机充电时的情景，此时手机的电池相当于简单电路中的_____（选填“用电器”或“电源”），手机充电时，电能转化为_____能。
19．用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。
20．根据电路图连接实物图。
（___________）
参考答案
1．A
2．C
3．A
4．A
5．D
6．C
7．B
8．B
9．BC
10．AD
11．a
没有
没有
12．L2
S1
13．用电器
电源
14．用电器
短路
15．用电器
负
16．导体
短路
热量
17．定向移动
云层流向大地
18．用电器
化学
19．
20．
