人教版九年级物理上册15.5 串、并联电路中电流的规律（含答案）

15.5
串、并联电路中电流的规律
同步练习
一、单选题

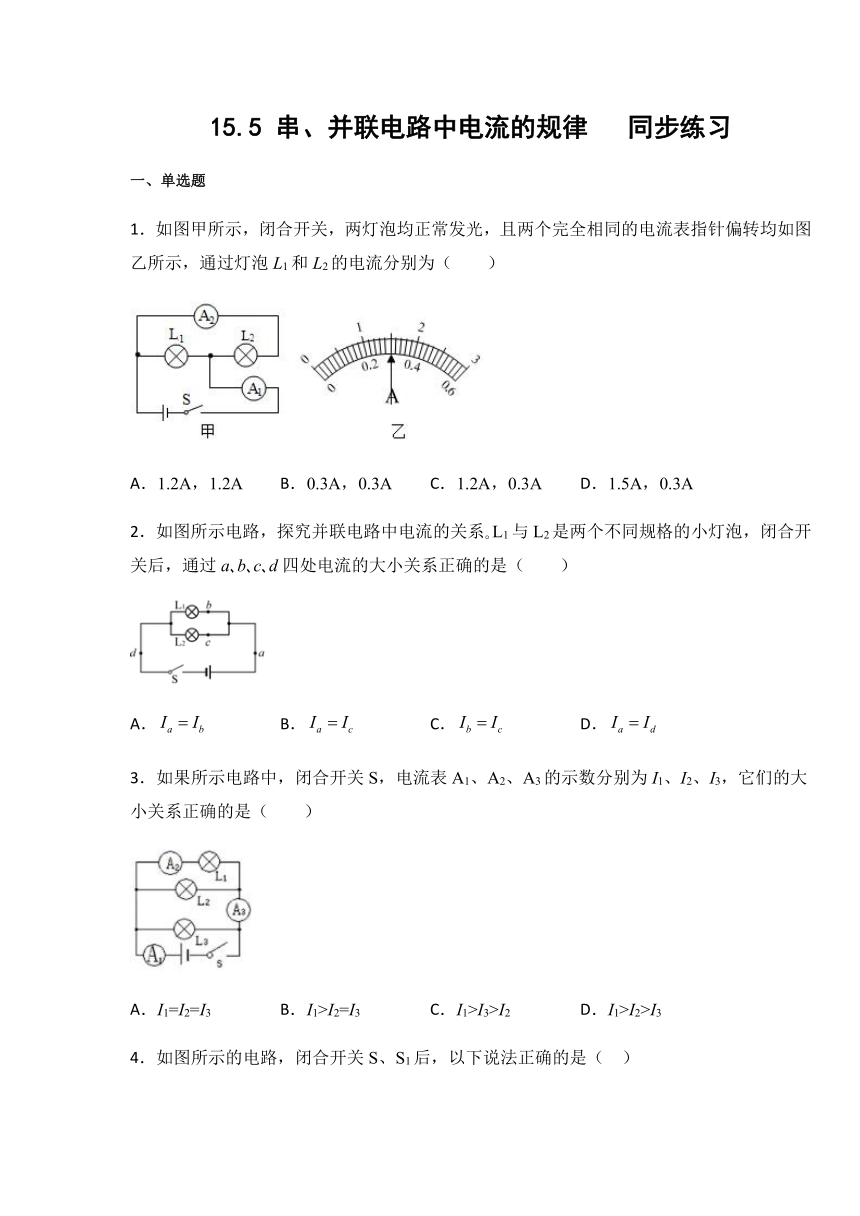

1．如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（
）
A．1.2A，1.2A
B．0.3A，0.3A
C．1.2A，0.3A
D．1.5A，0.3A
2．如图所示电路，探究并联电路中电流的关系?L1与L2是两个不同规格的小灯泡，闭合开关后，通过a?b?c?d四处电流的大小关系正确的是（　　）
A．
B．
C．
D．
3．如果所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　　）
A．I1=I2=I3
B．I1>I2=I3
C．I1>I3>I2
D．I1>I2>I3

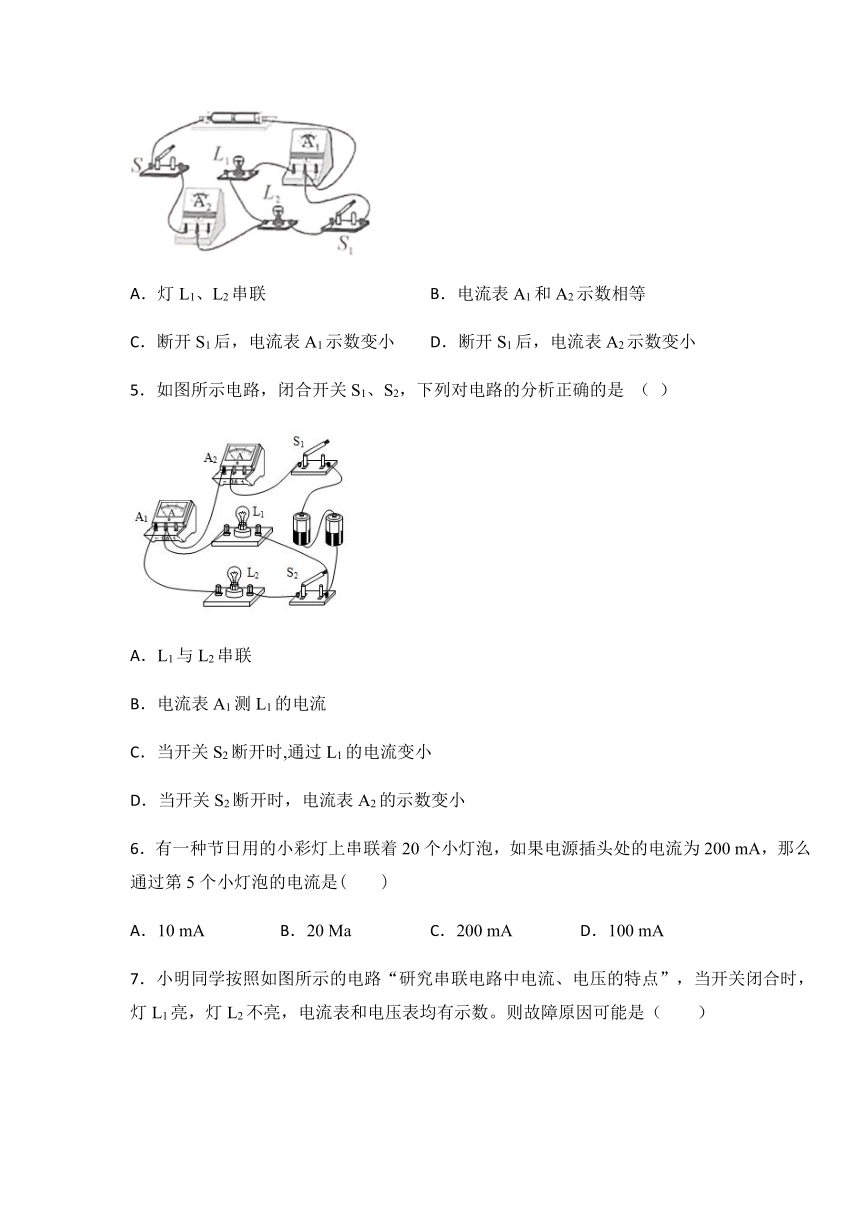

4．如图所示的电路，闭合开关S、S1后，以下说法正确的是（
）
A．灯L1、L2串联
B．电流表A1和A2示数相等
C．断开S1后，电流表A1示数变小
D．断开S1后，电流表A2示数变小
5．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是
（
）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时,通过L1的电流变小
D．当开关S2断开时，电流表A2的示数变小
6．有一种节日用的小彩灯上串联着20个小灯泡，如果电源插头处的电流为200
mA，那么通过第5个小灯泡的电流是(
)
A．10
mA
B．20
Ma
C．200
mA
D．100
mA
7．小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数。则故障原因可能是（　　）
A．L1断路
B．L1短路
C．L2断路
D．L2短路

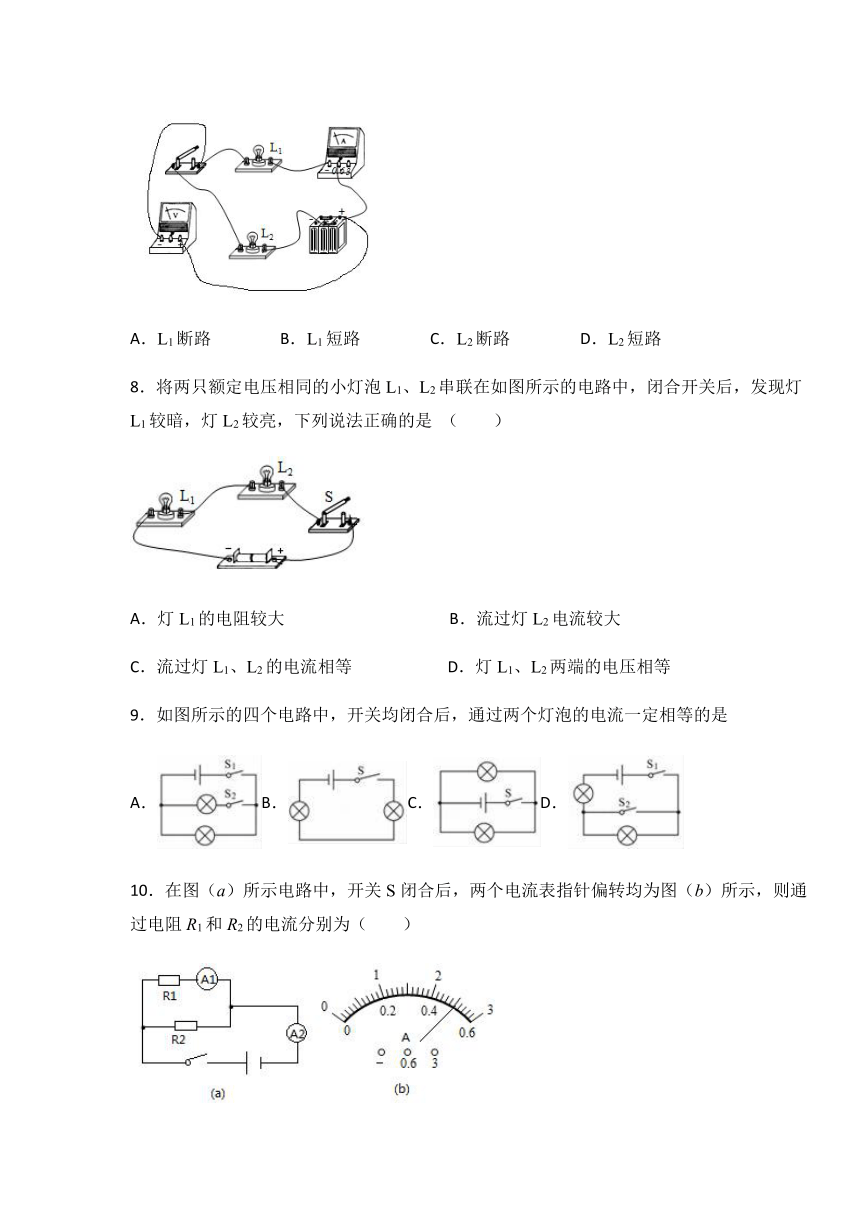

8．将两只额定电压相同的小灯泡L1、L2串联在如图所示的电路中，闭合开关后，发现灯L1较暗，灯L2较亮，下列说法正确的是
（　　）
A．灯L1的电阻较大
B．流过灯L2电流较大
C．流过灯L1、L2的电流相等
D．灯L1、L2两端的电压相等
9．如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是
A．B．C．D．
10．在图（a）所示电路中，开关S闭合后，两个电流表指针偏转均为图（b）所示，则通过电阻R1和R2的电流分别为（　　）
A．2.5A
0.5A
B．0.5A
2.5A
C．0.5A
2A
D．2A
0.5A
二、多选题

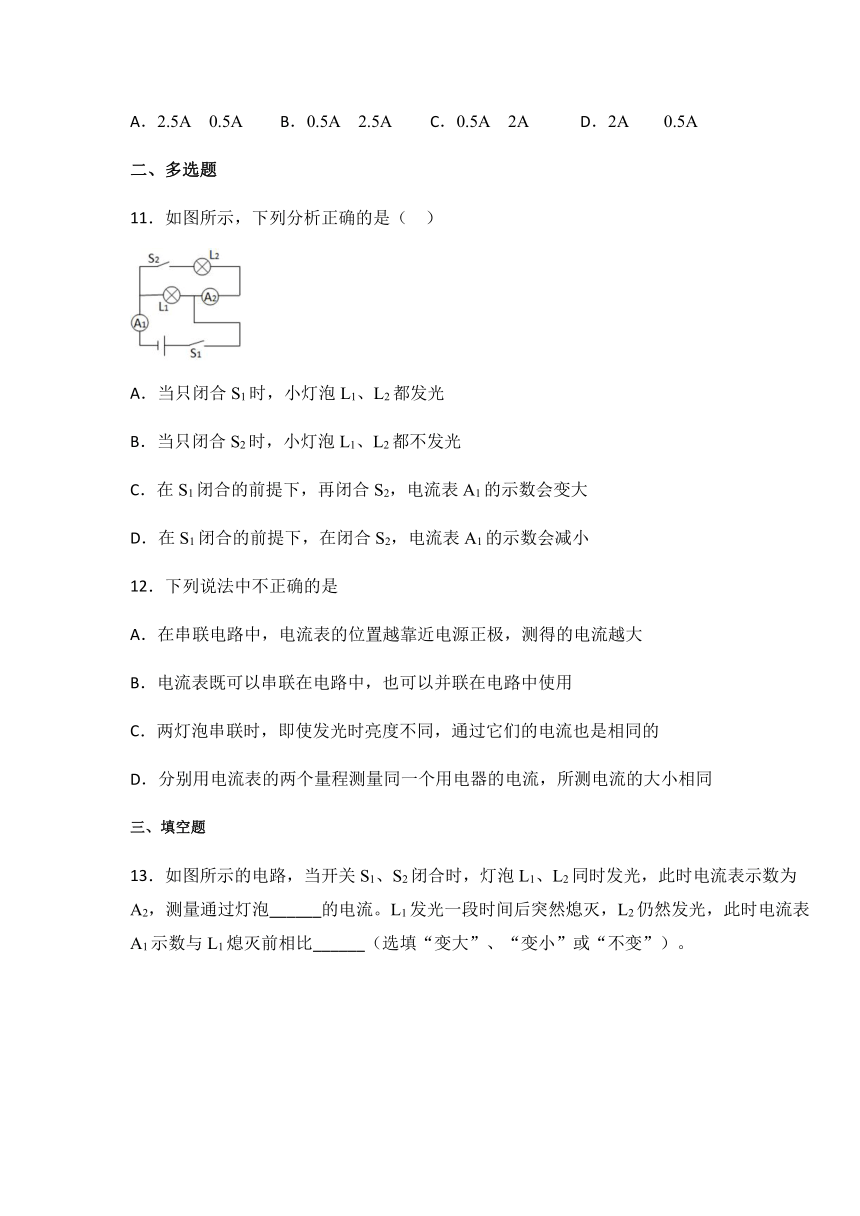

11．如图所示，下列分析正确的是（
）
A．当只闭合S1时，小灯泡L1、L2都发光
B．当只闭合S2时，小灯泡L1、L2都不发光
C．在S1闭合的前提下，再闭合S2，电流表A1的示数会变大
D．在S1闭合的前提下，在闭合S2，电流表A1的示数会减小
12．下列说法中不正确的是
A．在串联电路中，电流表的位置越靠近电源正极，测得的电流越大
B．电流表既可以串联在电路中，也可以并联在电路中使用
C．两灯泡串联时，即使发光时亮度不同，通过它们的电流也是相同的
D．分别用电流表的两个量程测量同一个用电器的电流，所测电流的大小相同
三、填空题
13．如图所示的电路，当开关S1、S2闭合时，灯泡L1、L2同时发光，此时电流表示数为A2，测量通过灯泡______的电流。L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1示数与L1熄灭前相比______（选填“变大”、“变小”或“不变”）。
14．串联电路中电流的特点是______；符号表达式______。并联电路中电流的特点是_____。符号表达式_________
15．如图所示的电路图，电源电压为6V，L1和L2是________连接的。开关闭合时，两个电流表的示数分别如图乙和图丙，判断A1表的读数是_______；灯L2的电阻是______Ω。
16．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过?___（选填“电源”、“L1”或“L2”）的电流，通过L2的电流为_____A．
17．如图所示，闭合S1、S2，电流表A1、
A2的指针都在满刻度的三分之一处，则通过灯L1的电流和通过灯L2电流之比为___________，断开S2则电流表A1的示数将____________
(选填
“变大”、
“变小”或“不变”)。
18．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，通过L2的电流应为______A；若通电一段时间后灯L1灯丝断了，则灯L2的亮度将______．（选填“变亮”、“变暗”或“无变化”）
四、实验题
19．为了验证并联电路的电流特点，小薇设计了如图丁所示的电路进行实验。
(1)在连接电路时，开关应处于__状态；
(2)小薇先将电流表接在所在的支路，闭合开关后，观察到灯发光，但灯不发光，电流表的示数为零，电路可能存在的故障是：__；
(3)排除故障后，她测出了、支路和干路上的电流分别为、和，电流表示数如图甲、乙、丙所示，可读出：，__，__；根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：__；（写出关系式即可）
(4)为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：__。
参考答案
1．C
2．D
3．C
4．D
5．D
6．C
7．D
8．C
9．B
10．C
11．BC
12．AB
13．L2
变小
14．各处电流相等
Ia=Ib=Ic
干路电流等于各支路电流之和
Ia=Ib+Ic
15．并联
1A
12Ω
16．L1
0.9
17．1∶4
不变
18．0.9
无变化
19．断开
或电流表断路
0.52
1
用改变电源电压继续实验的方法进行验证
