第十四章 探究欧姆定律测试卷（含答案）

中小学教育资源及组卷应用平台

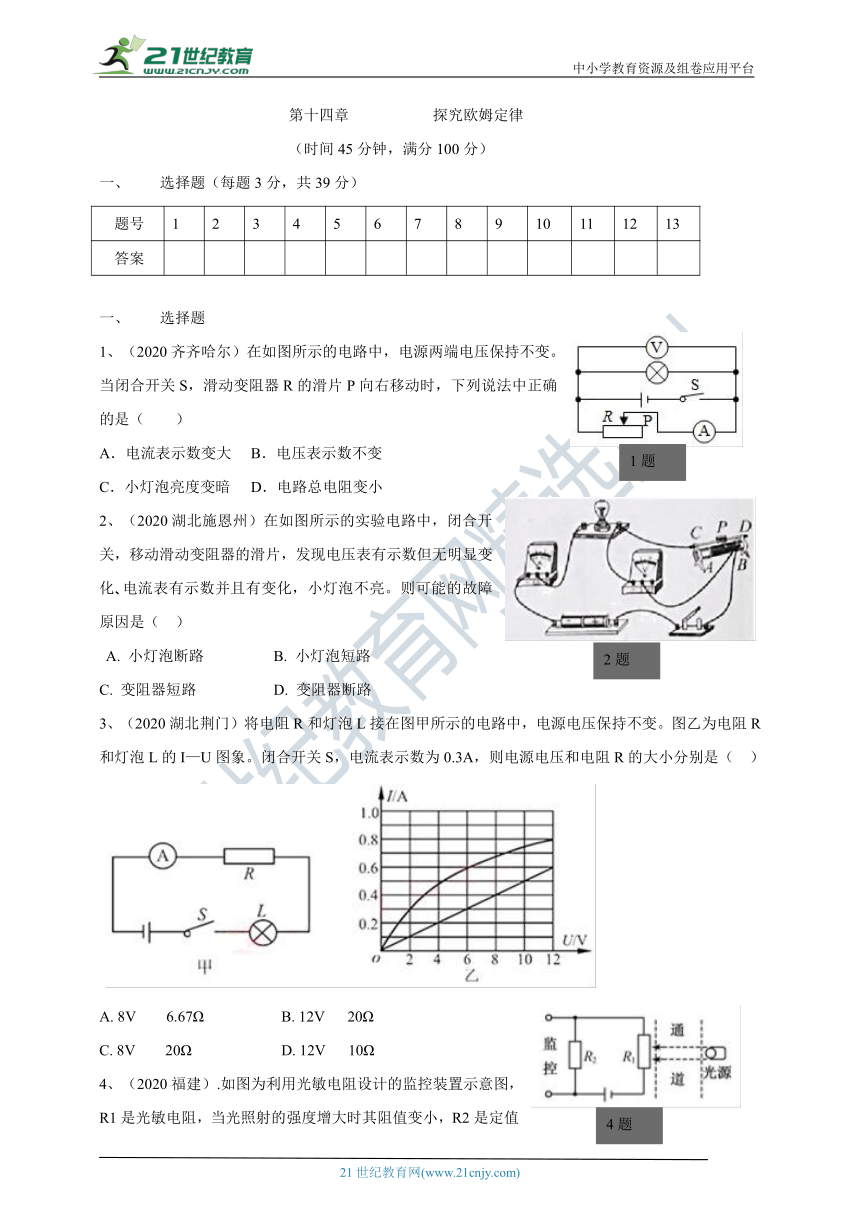

第十四章 探究欧姆定律
（时间45分钟，满分100分）
题号 1 2 3 4 5 6 7 8 9 10 11 12 13
答案












选择题（每题3分，共39分）
选择题
1、（2020齐齐哈尔）在如图所示的电路中，电源两端电压保持不变。当闭合开关S，滑动变阻器R的滑片P向右移动时，下列说法中正确的是（　　）
A．电流表示数变大 B．电压表示数不变
C．小灯泡亮度变暗 D．电路总电阻变小
2、（2020湖北施恩州）在如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片，发现电压表有示数但无明显变化?电流表有示数并且有变化，小灯泡不亮。则可能的故障原因是（ ）
A. 小灯泡断路 B. 小灯泡短路
C. 变阻器短路 D. 变阻器断路
3、（2020湖北荆门）将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的I—U图象。闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（ ）

A. 8V 6.67Ω B. 12V 20Ω
C. 8V 20Ω D. 12V 10Ω
4、（2020福建）.如图为利用光敏电阻设计的监控装置示意图，R1是光敏电阻，当光照射的强度增大时其阻值变小，R2是定值电阻，电源电压不变。当有人经过通道遮蔽光线时（　　）
A. 通过R1 电流变大 B. R1两端的电压变小
C. R2两端的电压变大 D. R2两端的电压变小

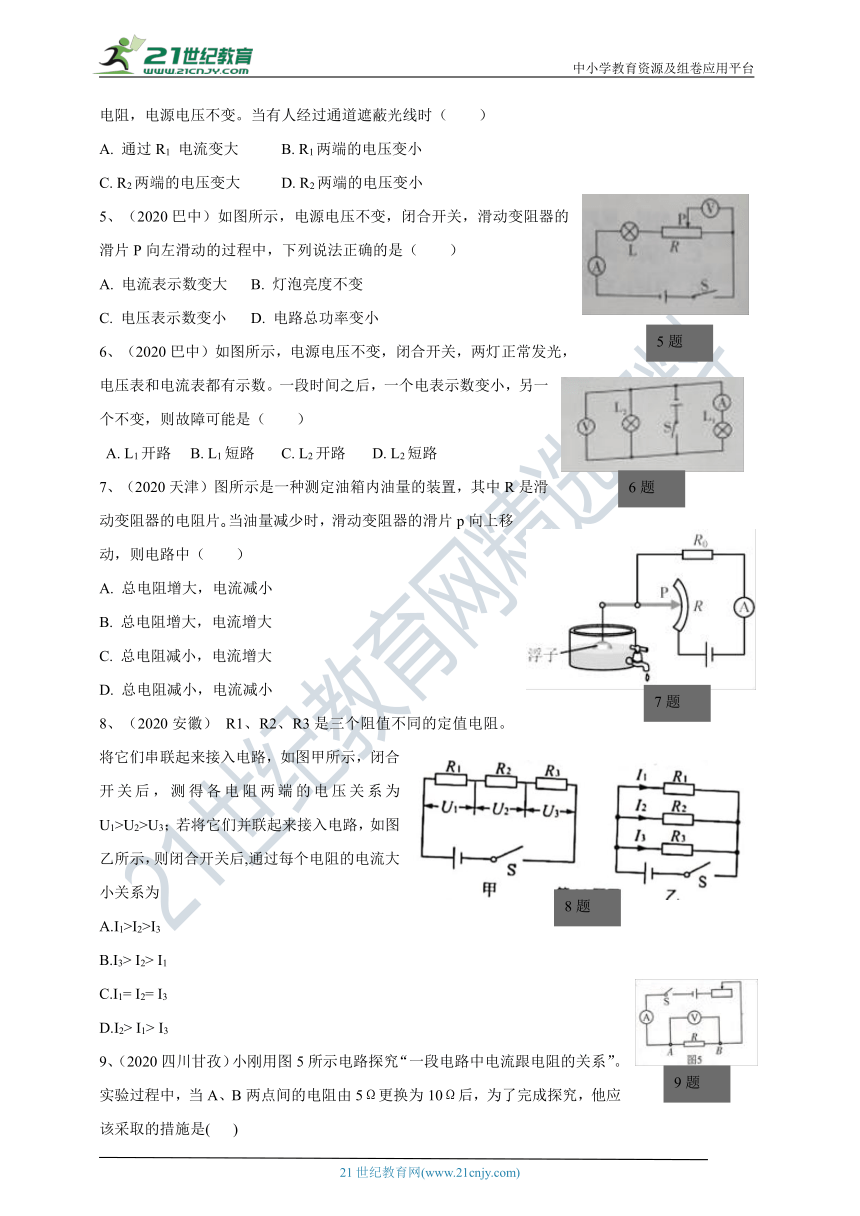

5、（2020巴中）如图所示，电源电压不变，闭合开关，滑动变阻器的滑片P向左滑动的过程中，下列说法正确的是（　　）
A. 电流表示数变大 B. 灯泡亮度不变
C. 电压表示数变小 D. 电路总功率变小
6、（2020巴中）如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。一段时间之后，一个电表示数变小，另一个不变，则故障可能是（　　）
A. L1开路 B. L1短路 C. L2开路 D. L2短路
7、（2020天津）图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片?当油量减少时，滑动变阻器的滑片p向上移动，则电路中（　　）
A. 总电阻增大，电流减小
B. 总电阻增大，电流增大
C. 总电阻减小，电流增大
D. 总电阻减小，电流减小
8、（2020安徽） R1、R2、R3是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后,通过每个电阻的电流大小关系为
A.I1>I2>I3
B.I3> I2> I1
C.I1= I2= I3
D.I2> I1> I3
9、（2020四川甘孜）小刚用图5所示电路探究“一段电路中电流跟电阻的关系”。实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是( )
A.将变阻器滑片适当向右移动
B.保持变阻器滑片不动
C.将变阻器滑片适当向左移动
D.适当增加电池的节数

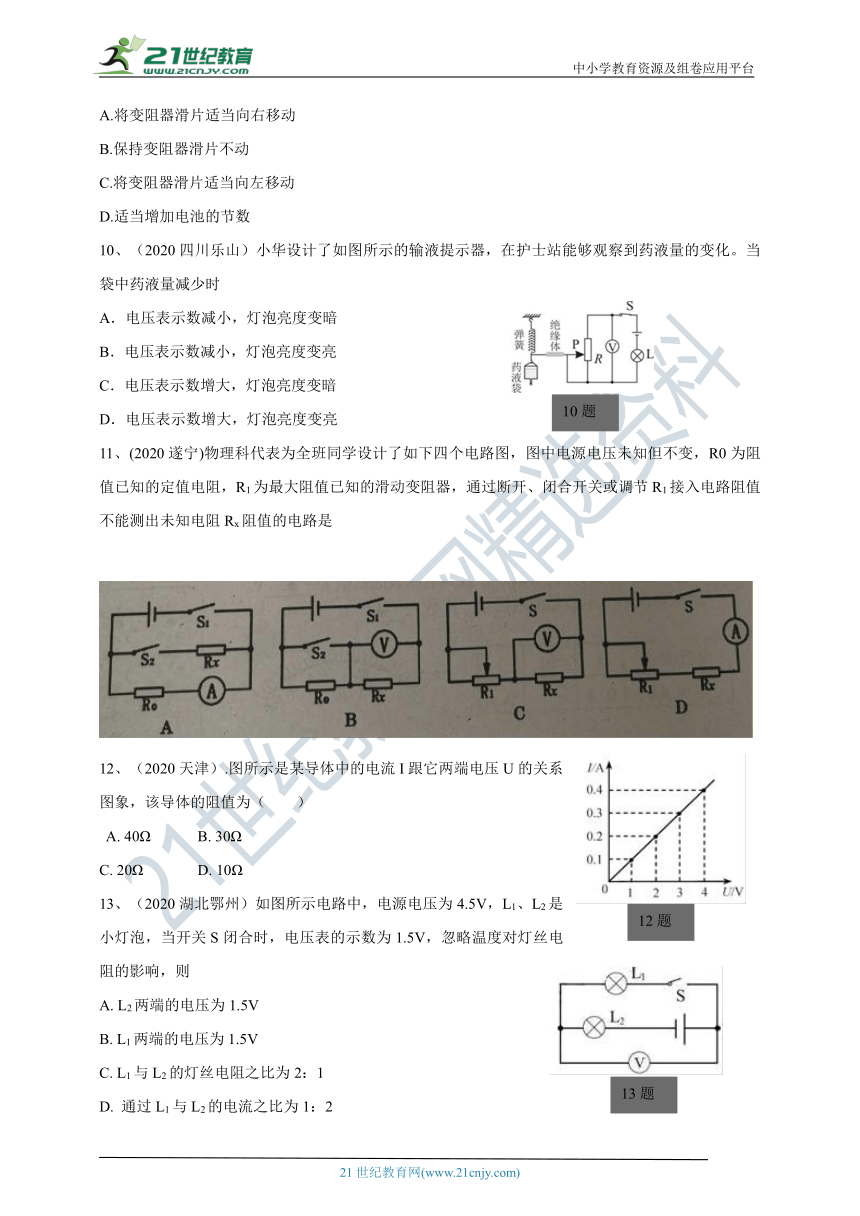

10、（2020四川乐山）小华设计了如图所示的输液提示器，在护士站能够观察到药液量的变化。当袋中药液量减少时
A．电压表示数减小，灯泡亮度变暗
B．电压表示数减小，灯泡亮度变亮
C．电压表示数增大，灯泡亮度变暗
D．电压表示数增大，灯泡亮度变亮
11、(2020遂宁)物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是

12、（2020天津）.图所示是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为（　　）
A. 40Ω B. 30Ω
C. 20Ω D. 10Ω
13、（2020湖北鄂州）如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则
A. L2两端的电压为1.5V
B. L1两端的电压为1.5V
C. L1与L2的灯丝电阻之比为2：1
D. 通过L1与L2的电流之比为1：2

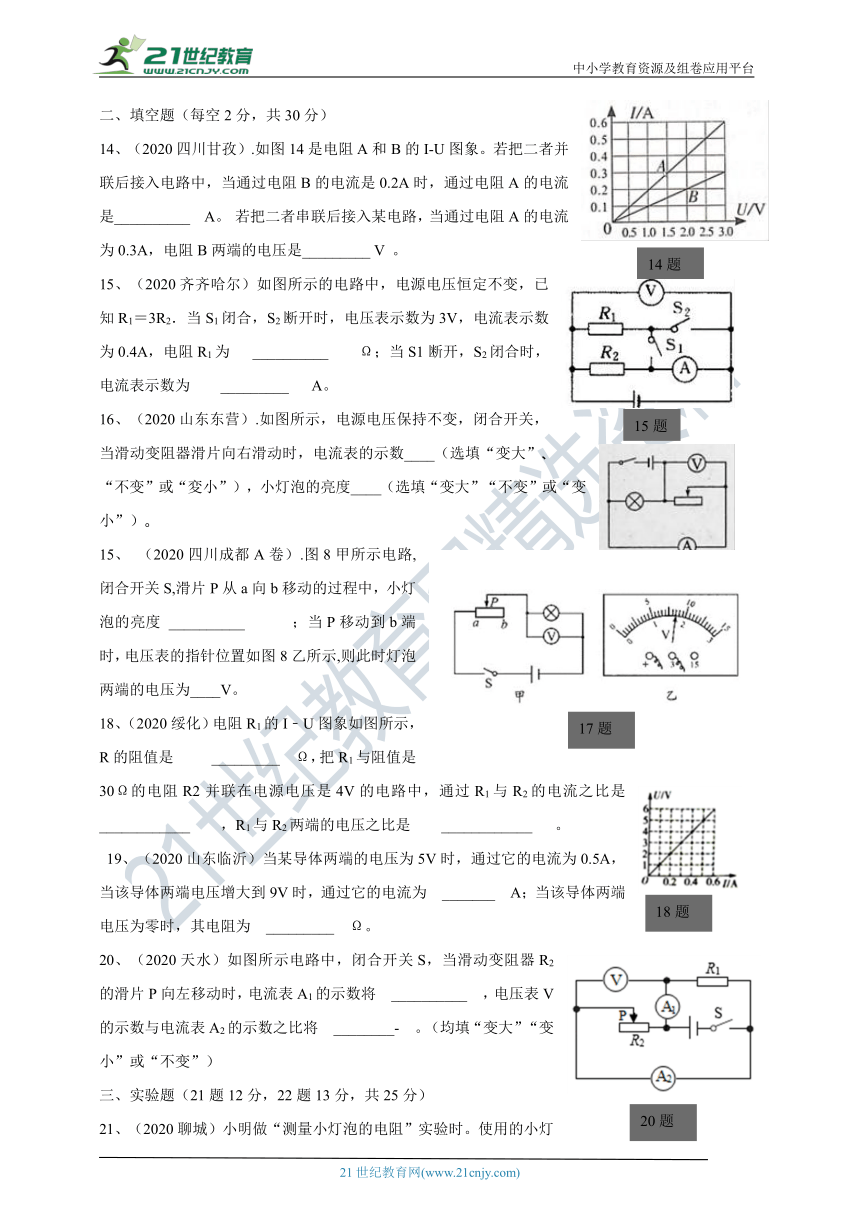

二、填空题（每空2分，共30分）
14、（2020四川甘孜）.如图14是电阻A和B的I-U图象。若把二者并联后接入电路中，当通过电阻B的电流是0.2A时，通过电阻A的电流是__________ A。 若把二者串联后接入某电路，当通过电阻A的电流为0.3A，电阻B两端的电压是_________ V 。
15、（2020齐齐哈尔）如图所示的电路中，电源电压恒定不变，已知R1＝3R2．当S1闭合，S2断开时，电压表示数为3V，电流表示数为0.4A，电阻R1为　 __________ 　Ω；当S1断开，S2闭合时，电流表示数为　 _________ 　A。
16、（2020山东东营）.如图所示，电源电压保持不变，闭合开关，当滑动变阻器滑片向右滑动时，电流表的示数____（选填“变大”?“不变”或“変小”），小灯泡的亮度____（选填“变大”“不变”或“变小”）?
15、 （2020四川成都A卷）.图8甲所示电路,闭合开关S,滑片P从a向b移动的过程中，小灯泡的亮度 __________ ；当P移动到b端时，电压表的指针位置如图8乙所示,则此时灯泡两端的电压为____V。
18、（2020绥化）电阻R1的I﹣U图象如图所示，R的阻值是　 _________　Ω，把R1与阻值是30Ω的电阻R2并联在电源电压是4V的电路中，通过R1与R2的电流之比是　 ____________ 　，R1与R2两端的电压之比是　 ____________ 　。
19、（2020山东临沂）当某导体两端的电压为5V时，通过它的电流为0.5A，当该导体两端电压增大到9V时，通过它的电流为　_______　A；当该导体两端电压为零时，其电阻为　_________　Ω。
20、（2020天水）如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将　__________　，电压表V的示数与电流表A2的示数之比将　________-　。（均填“变大”“变小”或“不变”）
三、实验题（21题12分，22题13分，共25分）
21、（2020聊城）小明做“测量小灯泡的电阻”实验时。使用的小灯泡额定电压为2.5V，电源电压为3V.小明现已连接了部分电路，如图甲所示。

（1）在已连接的电路中，有一不当之处是______.
（2）请用笔画线代替导线，将图甲中的电路连接完整。
（3）当小灯泡正常发光时，电流表的示数如图乙所示，电流大小为______ A，小灯泡正常发光时的电阻为_____ Ω（电阻的计算结果保留一位小数）。
（4）小明的实验记录和有关计算如下表所示。从表格设计看，小明计划把四次电阻的平均值作为小灯泡的电阻值，他认为这样可以减小误差，你认为小明的做法是_____选填“正确"或"错误"）的。从表中数据看，不同电压下小灯泡的电阻值不同，这是灯丝电阻______影响导致的。
22、（2020齐齐哈尔）在“探究电流与电阻的关系”实验中，老师提供了两节新干电池、电流表、电压表、开关、两个滑动变阻器（规格为“10Ω 1A”和“20Ω 0.5A”），阻值为10Ω、20Ω、25Ω的定值电阻各一个，一个标记模糊、阻值未知的定值电阻，以及导线若干。

（1）请根据图甲，用笔画线代替导线将实物图（图乙）连接完整。（要求导线不交叉；当滑片向右移动时，滑动变阻器接入电路的阻值变大）
（2）将滑动变阻器阻值调到最大，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因可能是定值电阻　 _________ 　（选填“断路”或“短路”）。
（3）排除故障后，更换不同电阻进行实验，测得数据填入下面表格，第一次实验时，电流表的示数如图丙所示，为　 __________ 　A．当取下10Ω的定值电阻，换接上20Ω的定值电阻时，为控制定值电阻两端电压为　 　
V不变，应将滑动变阻器的滑片向　 _________ 　（选填“左”或“右”）移动。
（4）由表中数据可知，导体两端的电压一定时，通过导体的电流与导体的电阻成　 _______ 　（选填“正比”或“反比”）。
（5）根据表格数据判断，实验中选用的滑动变阻器可能是　 ___________ 　（选填“A”或“B”），
A．“10Ω 1A”
B．“20Ω 0.5A”
（6）小亭同学在完成实验后，想知道标记模糊的定值电阻的阻值Rx（老师告知其阻值大于25Ω）。此时电压表被另一组的同学借走，小亭经过思考，为减小测量误差，需要增大电源电压，于是找来一个能够使用的旧蓄电池组（其电压小于10V），巧妙的应用电流表和实验中选用的变阻器，以及其它现有的实验器材，设计了如图丁所示的电路，并计算出了该电阻的阻值。具体操作如下：
①按电路图连接电路，电流表选择合适的量程，将滑动变阻器滑片P调至A端，闭合开关S，读出电流表的示数为0.18A。
②将滑动变阻器滑片P调至B端，读出电流表的示数为0.30A。
③则Rx＝　 ___________ 　Ω。
四、计算题（6分）
23、（2020安徽）有一个量程为0~ 1mA的小量程电流表G,内阻Rg=30Ω，选择一定值电阻 R0与它并联起来，如图所示。将A、B两端接人电路(图中I表示电流表G与电阻R0并联后的总电流)。
(1) 调节电路，使电流表的指针指在最大刻度处 (即1mA) ,这时电流I为0.6A,求电阻R0的值(计算结果保留两位小数) ;
(2)继续调节电路，使电流表的指针指在刻度盘中央A1(即0.5mA)，此时电流I变为多少?
答 案
一、选择题
1、B
2、B
3、C
4、D
5、B
6、A
7、A
8、B
9、A
10、B
11、A
12、D
13、B
二、填空题
14、0.4 3
15、30；0.3。
16、变小 不变
17、变暗 1.7
18、10；3：1；1：1。
19、0.9；10。
20、不变；变大。
三、实验题
21、
答案：（１）开关闭合　　　　　

（３）０.２８　　　　　　８.９　
（４）错误　　　　温度
22、
（1）
（2）断路；（3）0.2；2；右；（4）反比；（5）B；（6）30。
四、计算题
23、
．
