第十五章 电能与电功率测试卷（含答案）

中小学教育资源及组卷应用平台

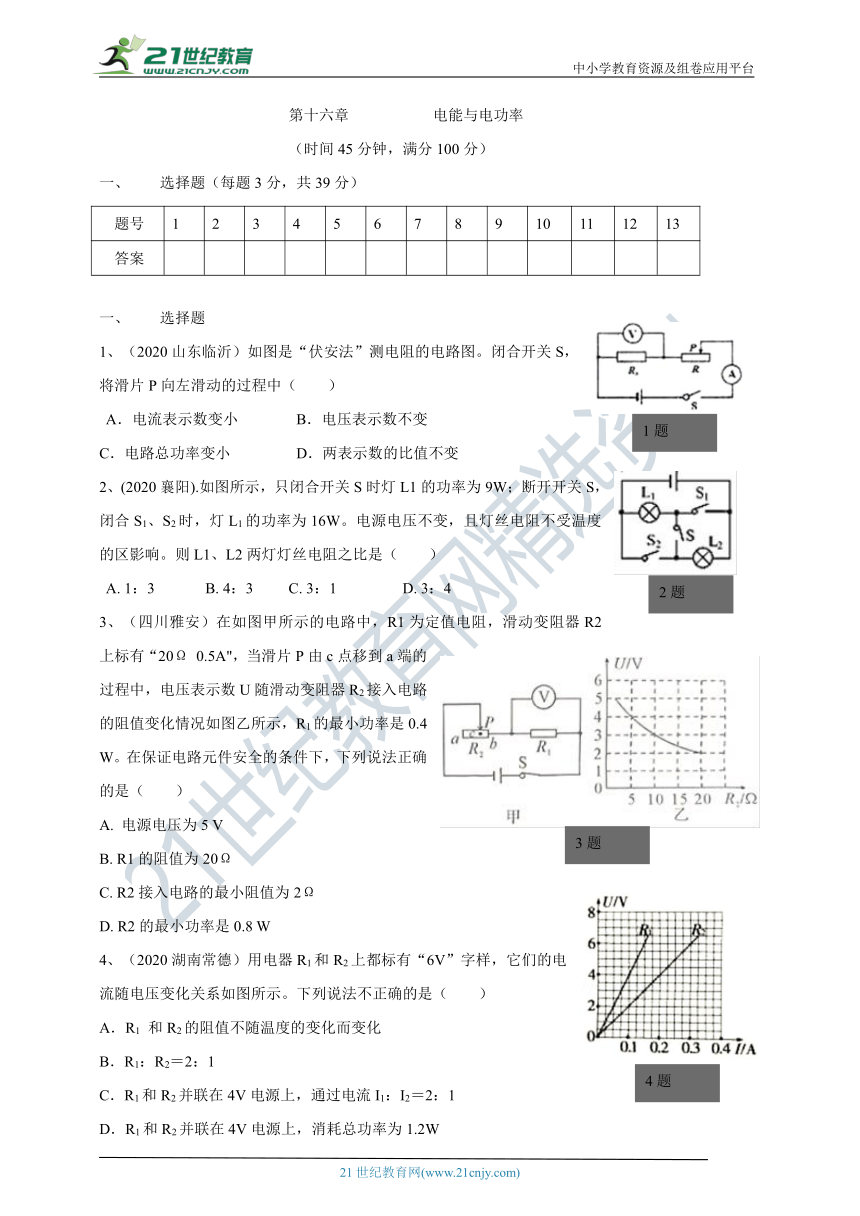

第十六章 电能与电功率
（时间45分钟，满分100分）
题号 1 2 3 4 5 6 7 8 9 10 11 12 13
答案












选择题（每题3分，共39分）
选择题
1、（2020山东临沂）如图是“伏安法”测电阻的电路图。闭合开关S，将滑片P向左滑动的过程中（　　）
A．电流表示数变小 B．电压表示数不变
C．电路总功率变小 D．两表示数的比值不变
2、(2020襄阳).如图所示，只闭合开关S时灯L1的功率为9W；断开开关S，闭合S1、S2时，灯L1的功率为16W。电源电压不变，且灯丝电阻不受温度的区影响。则L1、L2两灯灯丝电阻之比是（　　）
A. 1：3 B. 4：3 C. 3：1 D. 3：4
3、（四川雅安）在如图甲所示的电路中，R1为定值电阻，滑动变阻器R2上标有“20Ω 0.5A"，当滑片P由c点移到a端的过程中，电压表示数U随滑动变阻器R2接入电路的阻值变化情况如图乙所示，R1的最小功率是0.4 W。在保证电路元件安全的条件下，下列说法正确的是（　　）
A. 电源电压为5 V
B. R1的阻值为20Ω
C. R2接入电路的最小阻值为2Ω
D. R2的最小功率是0.8 W
4、（2020湖南常德）用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如图所示。下列说法不正确的是（　　）
A．R1 和R2的阻值不随温度的变化而变化
B．R1：R2＝2：1
C．R1和R2并联在4V电源上，通过电流I1：I2＝2：1
D．R1和R2并联在4V电源上，消耗总功率为1.2W

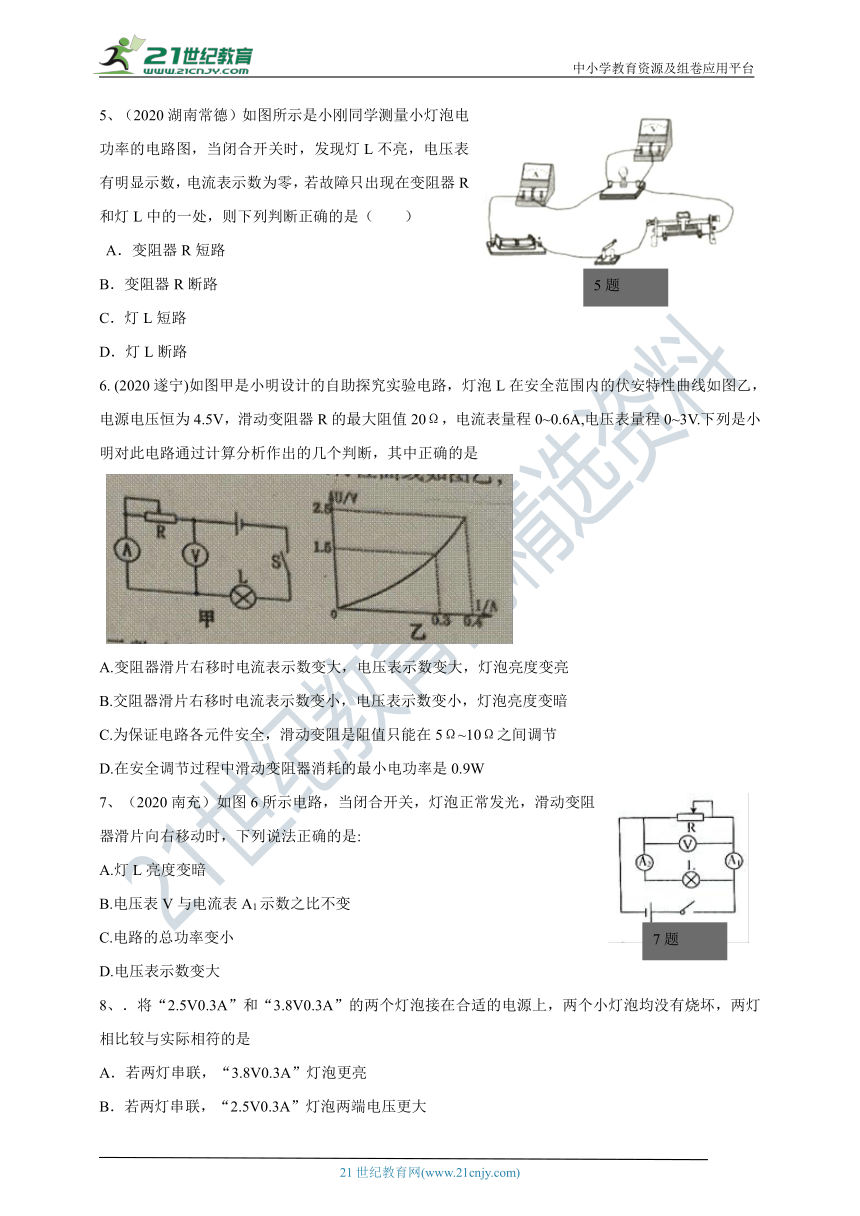

5、（2020湖南常德）如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电压表有明显示数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是（　　）
A．变阻器R短路
B．变阻器R断路
C．灯L短路
D．灯L断路
6. (2020遂宁)如图甲是小明设计的自助探究实验电路，灯泡L在安全范围内的伏安特性曲线如图乙，电源电压恒为4.5V，滑动变阻器R的最大阻值20Ω，电流表量程0~0.6A,电压表量程0~3V.下列是小明对此电路通过计算分析作出的几个判断，其中正确的是

A.变阻器滑片右移时电流表示数变大，电压表示数变大，灯泡亮度变亮
B.交阻器滑片右移时电流表示数变小，电压表示数变小，灯泡亮度变暗
C.为保证电路各元件安全，滑动变阻是阻值只能在5Ω~10Ω之间调节
D.在安全调节过程中滑动变阻器消耗的最小电功率是0.9W
7、（2020南充）如图6所示电路，当闭合开关，灯泡正常发光，滑动变阻器滑片向右移动时，下列说法正确的是:
A.灯L亮度变暗
B.电压表V与电流表A1示数之比不变
C.电路的总功率变小
D.电压表示数变大
8、．将“2.5V0.3A”和“3.8V0.3A”的两个灯泡接在合适的电源上，两个小灯泡均没有烧坏，两灯相比较与实际相符的是
A．若两灯串联，“3.8V0.3A”灯泡更亮
B．若两灯串联，“2.5V0.3A”灯泡两端电压更大
C．若两灯并联，“3.8V0.3A”灯泡更亮
D．若两灯并联，通过“3.8V0.3A”灯泡的电流更大

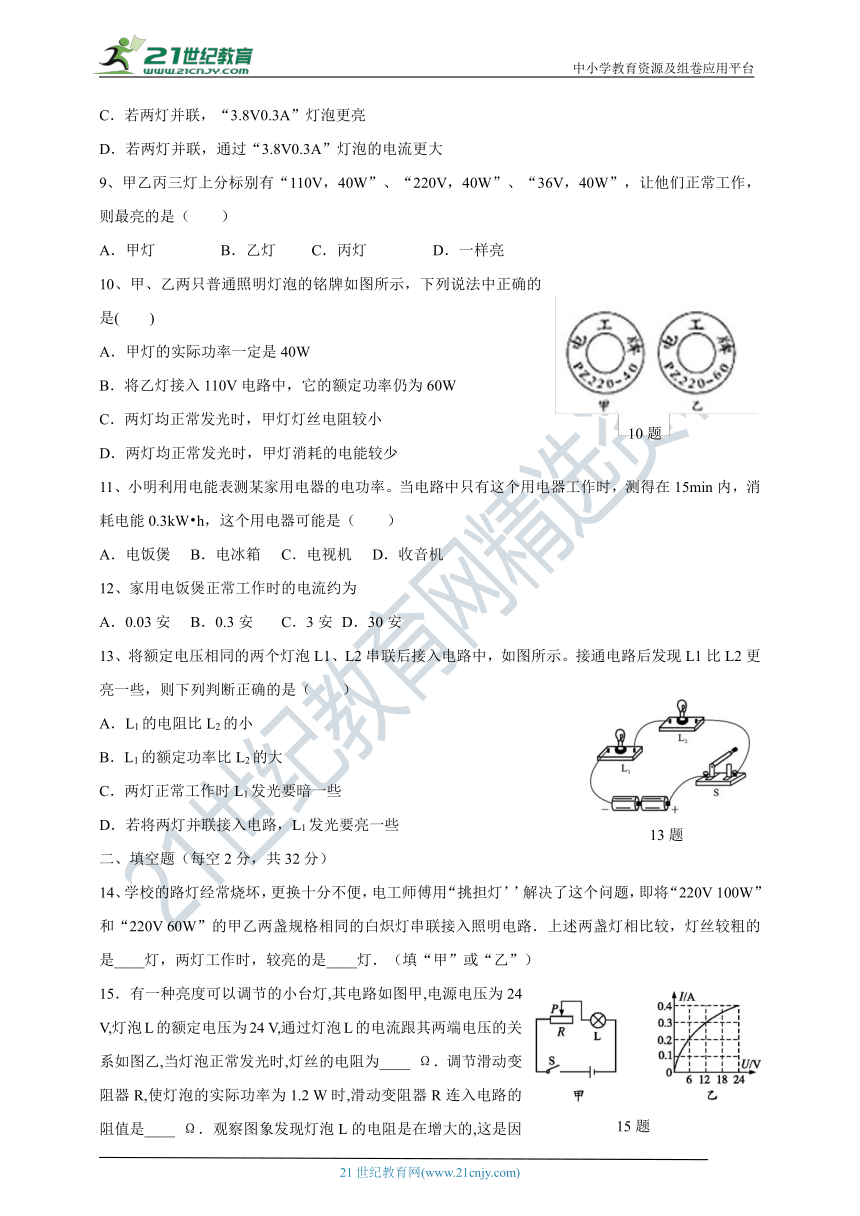

9、甲乙丙三灯上分标别有“110V，40W”、“220V，40W”、“36V，40W”，让他们正常工作，则最亮的是（　　）
A．甲灯 B．乙灯 C．丙灯 D．一样亮
10、甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是( )
A．甲灯的实际功率一定是40W
B．将乙灯接入110V电路中，它的额定功率仍为60W
C．两灯均正常发光时，甲灯灯丝电阻较小
D．两灯均正常发光时，甲灯消耗的电能较少
11、小明利用电能表测某家用电器的电功率。当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3kW?h，这个用电器可能是（　　）
A．电饭煲 B．电冰箱 C．电视机 D．收音机
12、家用电饭煲正常工作时的电流约为
A．0.03安 B．0.3安 C．3安 D．30安
13、将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示。接通电路后发现L1比L2更亮一些，则下列判断正确的是（　　）
A．L1的电阻比L2的小
B．L1的额定功率比L2的大
C．两灯正常工作时L1发光要暗一些
D．若将两灯并联接入电路，L1发光要亮一些
二、填空题（每空2分，共32分）
14、学校的路灯经常烧坏，更换十分不便，电工师傅用“挑担灯’’解决了这个问题，即将“220V 100W”和“220V 60W”的甲乙两盏规格相同的白炽灯串联接入照明电路．上述两盏灯相比较，灯丝较粗的是____灯，两灯工作时，较亮的是____灯．（填“甲”或“乙”）
15．有一种亮度可以调节的小台灯,其电路如图甲,电源电压为24 V,灯泡L的额定电压为24 V,通过灯泡L的电流跟其两端电压的关系如图乙,当灯泡正常发光时,灯丝的电阻为____ Ω．调节滑动变阻器R,使灯泡的实际功率为1.2 W时,滑动变阻器R连入电路的阻值是____ Ω．观察图象发现灯泡L的电阻是在增大的,这是因为___________________．

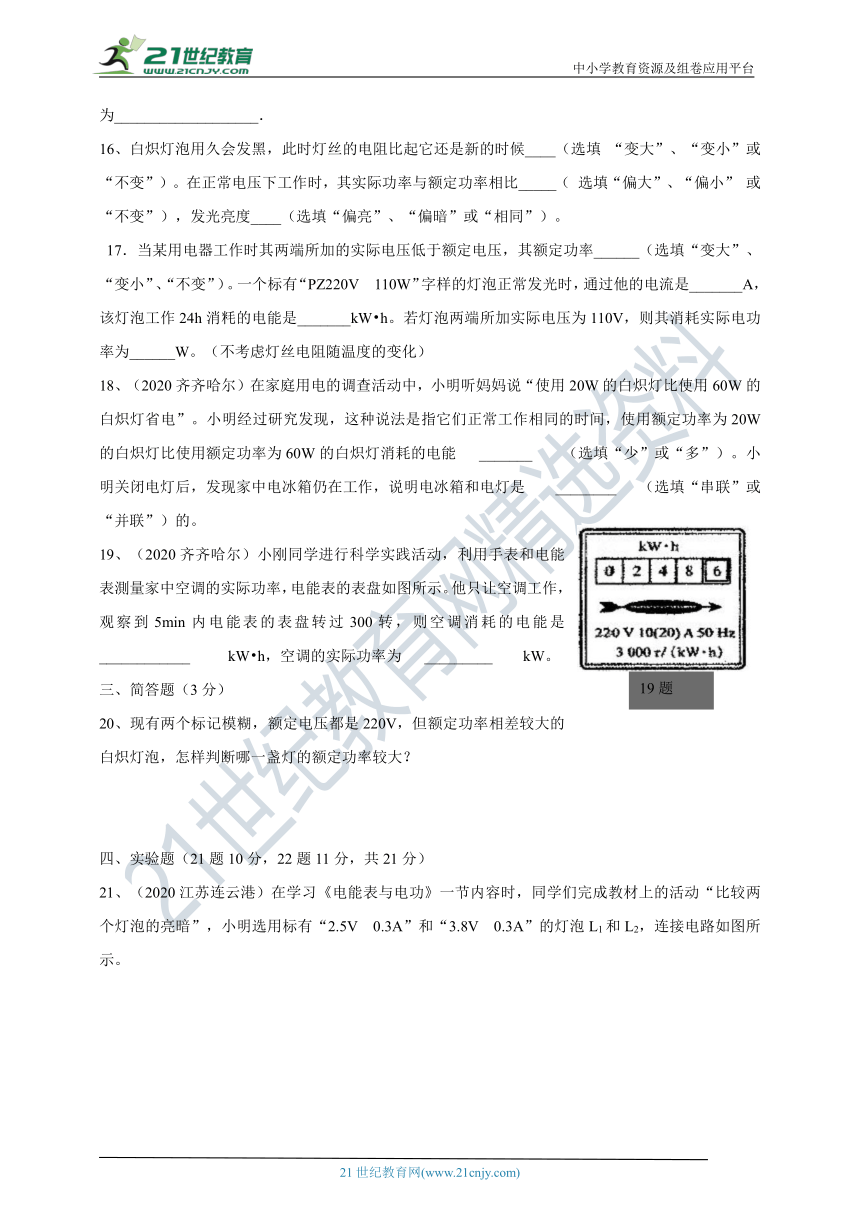

16、白炽灯泡用久会发黑，此时灯丝的电阻比起它还是新的时候____（选填 “变大”、“变小”或“不变”）。在正常电压下工作时，其实际功率与额定功率相比_____（ 选填“偏大”、“偏小” 或“不变”），发光亮度____（选填“偏亮”、“偏暗”或“相同”）。
17．当某用电器工作时其两端所加的实际电压低于额定电压，其额定功率______（选填“变大”、“变小”、“不变”）。一个标有“PZ220V 110W”字样的灯泡正常发光时，通过他的电流是_______A，该灯泡工作24h消粍的电能是_______kW?h。若灯泡两端所加实际电压为110V，则其消耗实际电功率为______W。（不考虑灯丝电阻随温度的变化）
18、（2020齐齐哈尔）在家庭用电的调查活动中，小明听妈妈说“使用20W的白炽灯比使用60W的白炽灯省电”。小明经过研究发现，这种说法是指它们正常工作相同的时间，使用额定功率为20W的白炽灯比使用额定功率为60W的白炽灯消耗的电能　 _______ 　（选填“少”或“多”）。小明关闭电灯后，发现家中电冰箱仍在工作，说明电冰箱和电灯是　 ________ 　（选填“串联”或“并联”）的。
19、（2020齐齐哈尔）小刚同学进行科学实践活动，利用手表和电能表測量家中空调的实际功率，电能表的表盘如图所示。他只让空调工作，观察到5min内电能表的表盘转过300转，则空调消耗的电能是　____________ 　kW?h，空调的实际功率为　 _________ 　kW。
三、简答题（3分）
20、现有两个标记模糊，额定电压都是220V，但额定功率相差较大的白炽灯泡，怎样判断哪一盏灯的额定功率较大？
四、实验题（21题10分，22题11分，共21分）
21、（2020江苏连云港）在学习《电能表与电功》一节内容时，同学们完成教材上的活动“比较两个灯泡的亮暗”，小明选用标有“2.5V 0.3A”和“3.8V 0.3A”的灯泡L1和L2，连接电路如图所示。

(1)闭合开关后，发现两灯均不发光，电压表V1的示数很大，电压表V2的示数为0，故障的可能原因是______；
(2)排除故障后闭合开关，电压表V1的示数如图，此时的电压值为______V；
(3)此实验中一定时间内电流做功的多少可以通过观察______来比较，所用的研究方法为______；
(4)如果将这两只灯泡并联接入电压为2.5V的电路中，较亮的灯泡是______。（选填“L1”或“L2”）
22.(2020湖北孝感).某同学利用如图甲所示电路来测量小灯泡的额定电功率，电源电压恒定，小灯泡的额定电压为2.5V，实验步骤如下：

(1)请根据图甲所示的电路图，用笔画线代替导线将图乙中的实物连接完整（要求滑片P向左移动的过程中电流表示数变小）；
（ ）
(2)正确连接电路后，闭合开关之前，应将滑动变阻器的滑片P置于____（ 选填“A”或“B”）端；
(3)闭合开关S，发现电流表指针偏转，小灯泡微弱发光，而电压表指针无偏转，则故障的原因可能是电压表_____（选填 “断路”或“短路”）；
(4)排除故障后，闭合开关S，调节滑动变阻器的滑片P，使小灯泡两端电压达到额定电压，此时电流表的示数如图丙所示，则通过小灯泡的电流为____A；
(5)通过以上数据可以计算出小灯泡的额定功率为_________W；
(6)在测量小灯泡额定电功率时，另一位细心的同学在调节滑动变阻器的过程中，记录了多组电压表与电流表的示数，并大致描绘出了小灯泡的I—U图象，如图丁所示。通过图象可以发现不同电压下小灯泡的电阻不同，小灯泡灯丝的电阻随温度的升高而____________。
五、计算题（共5分）
23、（2020北京）.图所示的电路中，定值电阻Ro为10Ω，电源两端电压为 并保持不变。闭合开关S ，调节滑动变阻器Rp使电压表示数为2V 。
（1）画出实物电路所对应的电路图；
（2）求R p接入电路的阻值；
（3）求R o的电功率。
答 案
1、D
2、C
3、C
4、C
5、D
6、C
7、C
8、A
9、D
10、B
11、A
12、C
13、C
二、填空题
14、甲 乙
15、60 90 灯丝电阻随温度的升高而增大
16、变大 偏小 偏暗
17、不变 0. 5 2. 64 27. 5
18、少；并联。
19、0.1；1.2。
三、简答题
20、
四、实验题
21、 (1). L1断路 (2). 2.4 (3). 灯泡的亮度 (4). 转换法 (5). L1
22、
五、计算题
23、
