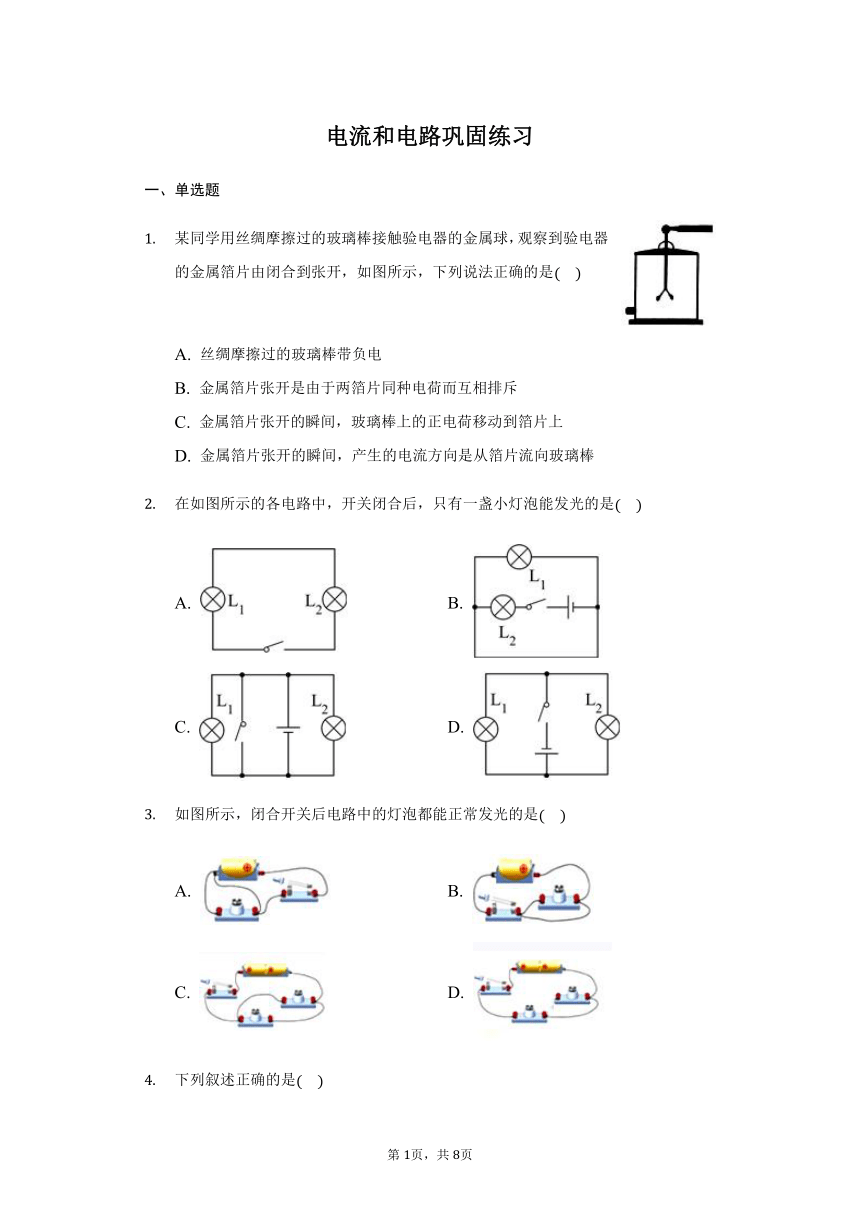

电流和电路巩固练习
一、单选题
某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示，下列说法正确的是
A.
丝绸摩擦过的玻璃棒带负电
B.
金属箔片张开是由于两箔片同种电荷而互相排斥
C.
金属箔片张开的瞬间，玻璃棒上的正电荷移动到箔片上
D.
金属箔片张开的瞬间，产生的电流方向是从箔片流向玻璃棒
在如图所示的各电路中，开关闭合后，只有一盏小灯泡能发光的是
A.
B.
C.
D.
如图所示，闭合开关后电路中的灯泡都能正常发光的是
A.
B.
C.
D.
下列叙述正确的是
A.
用导线把开关，电灯连接起来组成一个电路
B.
电源是给电路提供电能的装置
C.
蓄电池、干电池、电动机和发电机都是电源
D.
小灯泡是将内能转化为电能的装置

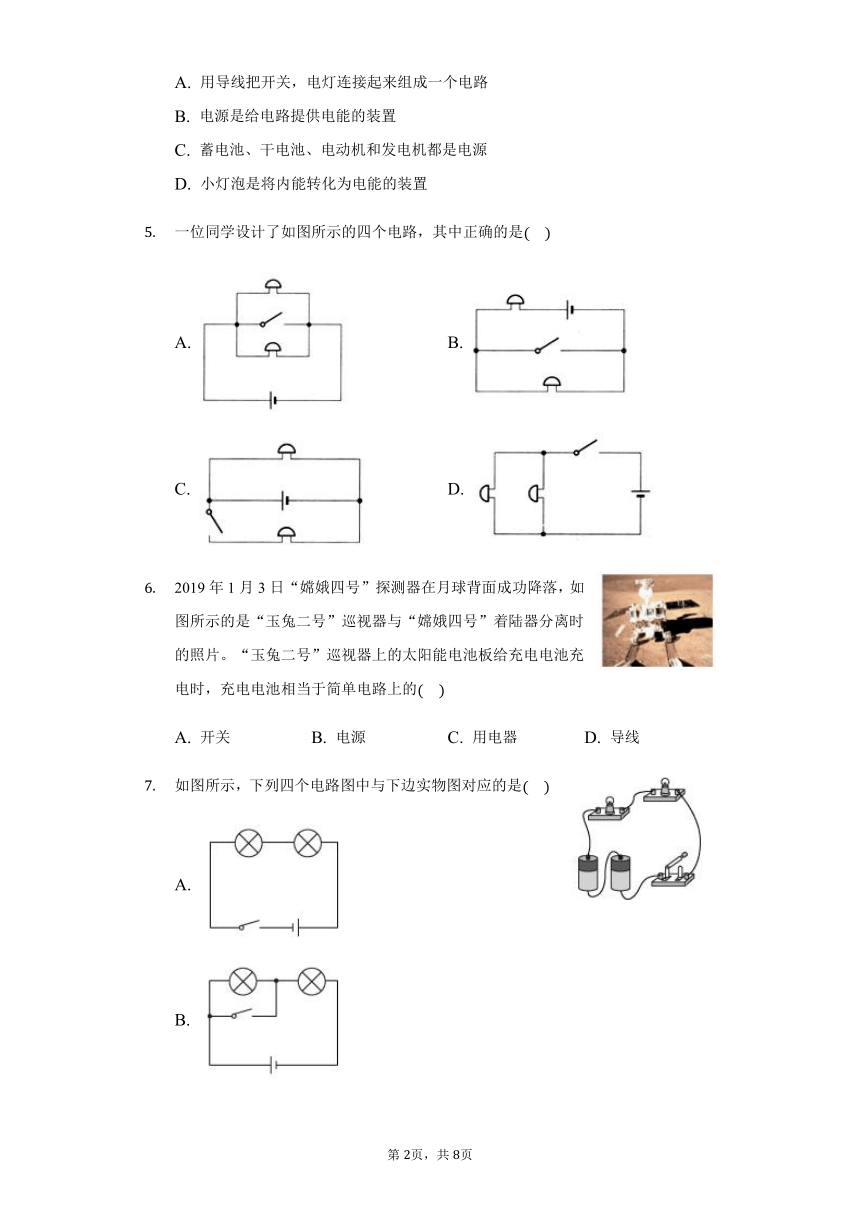

一位同学设计了如图所示的四个电路，其中正确的是
A.
B.
C.
D.
2019年1月3日“嫦娥四号”探测器在月球背面成功降落，如图所示的是“玉兔二号”巡视器与“嫦娥四号”着陆器分离时的照片。“玉兔二号”巡视器上的太阳能电池板给充电电池充电时，充电电池相当于简单电路上的
A.
开关
B.
电源
C.
用电器
D.
导线
如图所示，下列四个电路图中与下边实物图对应的是
A.
B.
C.
D.

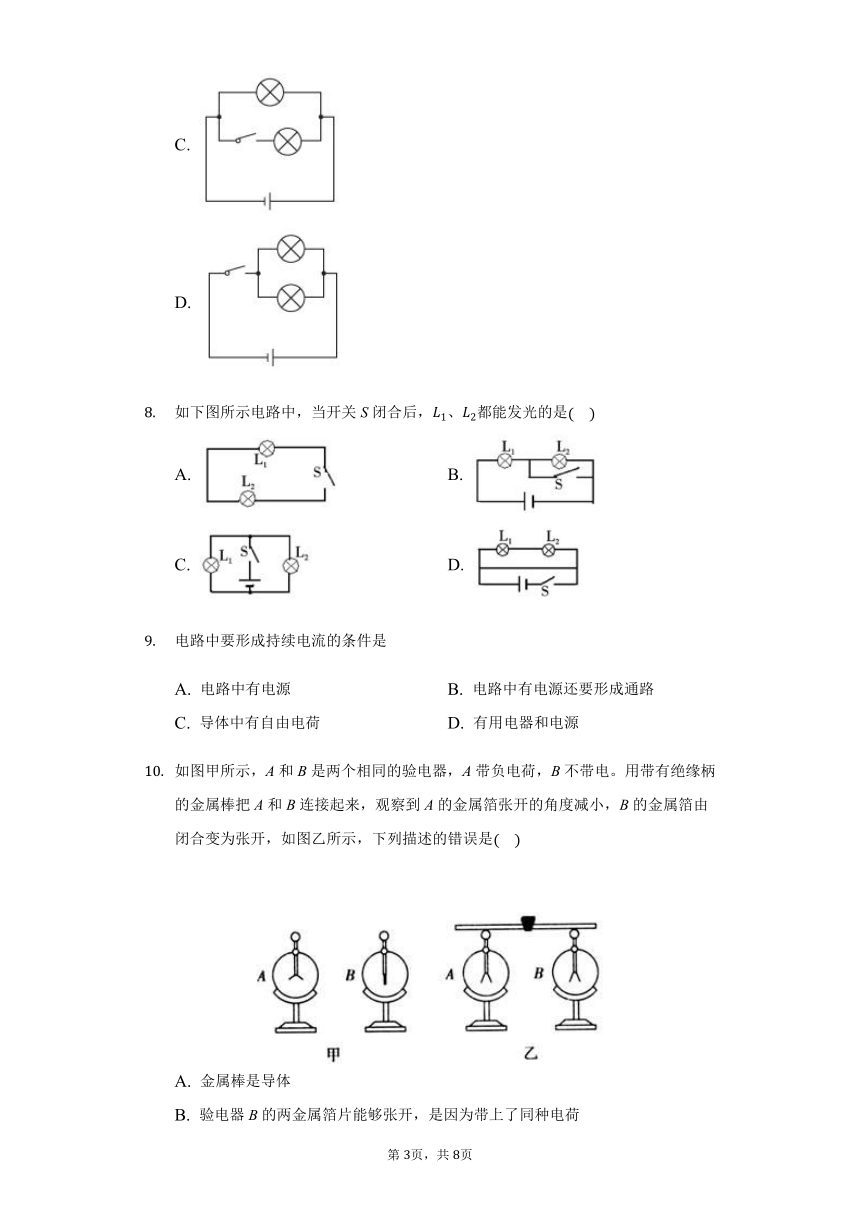

如下图所示电路中，当开关S闭合后，、都能发光的是
A.
B.
C.
D.
电路中要形成持续电流的条件是
A.
电路中有电源
B.
电路中有电源还要形成通路
C.
导体中有自由电荷
D.
有用电器和电源
如图甲所示，A和B是两个相同的验电器，A带负电荷，B不带电。用带有绝缘柄的金属棒把A和B连接起来，观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开，如图乙所示，下列描述的错误是
A.
金属棒是导体
B.
验电器B的两金属箔片能够张开，是因为带上了同种电荷
C.
实验中金属棒和金属球接触的一瞬间，验电器B中的金属箔带上了负电荷
D.
实验中金属棒和金属球接触的一瞬间，金属棒中电流方向是自A流向B
二、填空题

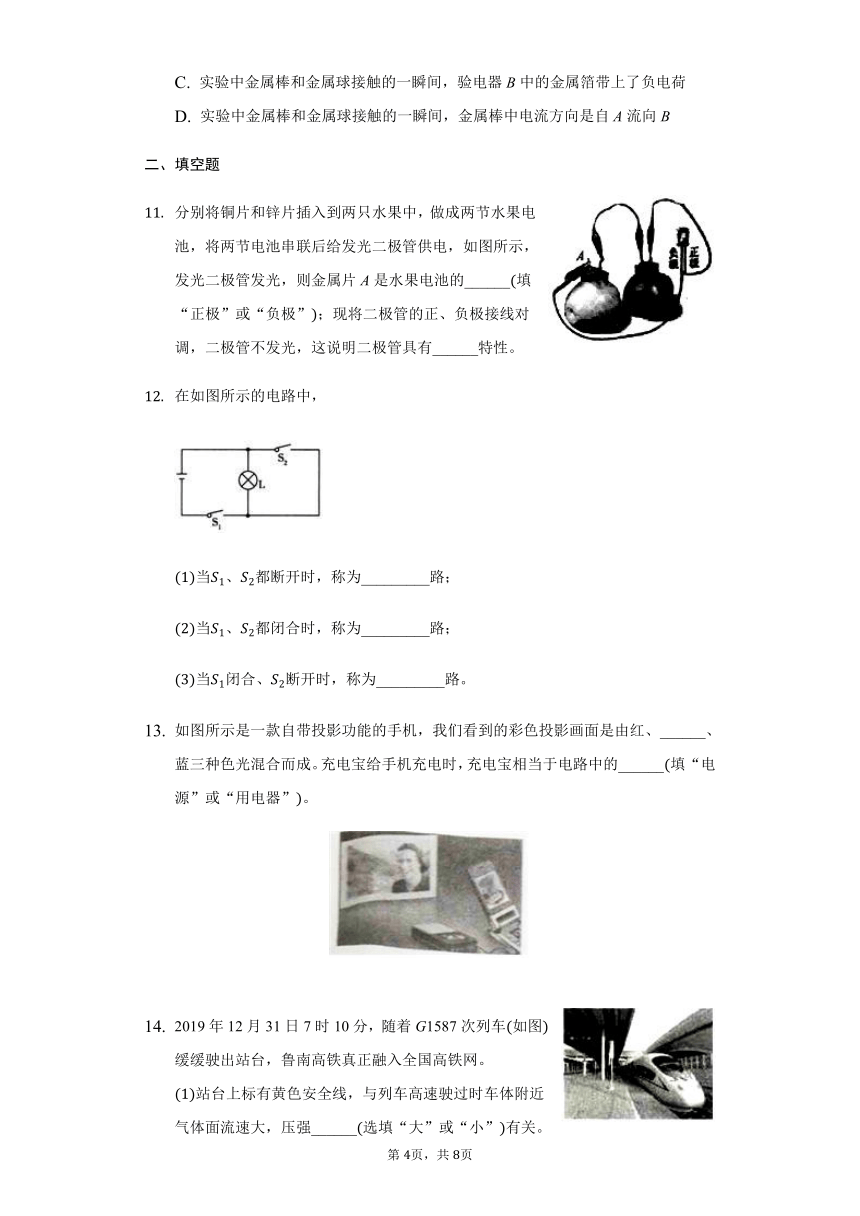

分别将铜片和锌片插入到两只水果中，做成两节水果电池，将两节电池串联后给发光二极管供电，如图所示，发光二极管发光，则金属片A是水果电池的______填“正极”或“负极”；现将二极管的正、负极接线对调，二极管不发光，这说明二极管具有______特性。
在如图所示的电路中，
当、都断开时，称为_________路；
当、都闭合时，称为_________路；
当闭合、断开时，称为_________路。
如图所示是一款自带投影功能的手机，我们看到的彩色投影画面是由红、______、蓝三种色光混合而成。充电宝给手机充电时，充电宝相当于电路中的______填“电源”或“用电器”。
2019年12月31日7时10分，随着G1587次列车如图缓缓驶出站台，鲁南高铁真正融入全国高铁网。
站台上标有黄色安全线，与列车高速驶过时车体附近气体面流速大，压强______选填“大”或“小”有关。
乘坐该趟列车的小明进入温暖的车厢时，眼镜片上立即蒙上了一层“水雾”，这是水蒸气______填物态变化名称的结果。
用列车上的插座给充电宝充电时，充电宝属于______选填“电源”或“用电器”。
如图所示，用丝织物摩擦气球后，靠近头发，头发会被吸引过来，这是因为带电体具有________的性质。若气球带负电，用气球接触不带电的验电器金属球，则金属球与气球之间的瞬间电流方向是________选填“气球到金属球”或“金属球到气球”。
一个完整的电路，由_________、用电器、________和导线四个要素组成其中提供电能的是
_____，消耗电能的是____。
答案和解析
1.B
A.用丝绸摩擦过的玻璃棒带正电，故A错误；
B.当带正电的玻璃棒与金属球接触时，一部分电子会从验电器的金属箔移动到玻璃棒，两金属箔由于失去电子都带上正电荷，因相互排斥而张开，故B正确；
当带正电的玻璃棒与金属球接触时，一部分电子会从验电器的金属箔移动到玻璃棒，因电子定向移动的方向与电流的方向相反，所以瞬间电流的方向是从玻璃棒流向金属箔，故CD错误。
2.B
A.图中没有电源，则闭合开关后，两灯泡都不会发光，故A不符合题意；
B.由图知，闭合开关后，灯泡被短路，不发光，只有接入电路中，则会发光，故B符合题意；
C.由图知，开关闭合后，电源的两端被导线相连，电源被短路，则两灯泡都不发光，故C不符合题意；
D.由图知，开关闭合后，两个灯泡均接入电路中，则两灯泡都发光，故D不符合题意。
3.C
A.开关闭合后，形成电源短路，故A错误，不符合题意；
B.开关闭合后，形成电源短路，故B错误，不符合题意；
C.开关闭合后，灯泡都能正常发光，故C正确，符合题意；
D.开关闭合后，右侧灯泡没有接入电路，故D错误，不符合题意。
4.B
A.一个完整的电路由电源、用电器、导线和开关组成，故A错误；
B
.电源的作用是给用电器供电，提供持续的电流，故B正确；
C.蓄电池、干电池、发电机都是电源，电动机属于用电器，故C错误；
D.小灯泡是将电能转化为内能和光能的装置，故D错误。
5.D
解：一个完整的电路包括电源、开关、用电器、导线；
A、该电路的错误是闭合开关电铃，电源短路，故A错误；
B、该电路中的错误是闭合开关下面电铃短路，故B错误；
C、该电路中的错误是无论闭合开关还是断开开关，上面的电铃始终工作，故C错误；
D、该电路符合电路设计，故D正确。
6.C
解：太阳能电池板给充电电池充电时，充电电池消耗电能，相当于用电器。
7.A
解：由实物图可知电流从电源正极发出经两个灯泡，再经过开关，最后回到电源负极，故A正确；
8.C
A.由电路图可知，电路中没有电源，闭合开关，两灯泡都不发光，故A错误；
B.由电路图可知，闭合开关，被短路，不能发光，只有一个灯泡发光，故B错误；
C.由电路图可知，闭合开关，连接两灯泡的电路都是通路，两灯泡发光，故C正确；
D.由电路图可知，闭合开关，电源短路，两灯泡都不发光，故D错误。
9.B
电源使电路中的电荷发生定向移动，形成电流的原因，电源是提供电流的装置；电路还必须是通路，电路中就会有持续电流；
所以产生持续电流的条件是电路中必须有电源，还要形成通路，故B正确。
10.D
A.金属棒是导体，故A正确，不符合题意；
B.验电器的原理是同种电荷相互排斥，两金属箔片能够张开是因为带上了同种电荷，故B正确，不符合题意；
C.原来A验电器带负电，即A验电器带有多余电子，B验电器不带电，当用金属棒连接时，一部分电子会从A定向运动到B，B验电器中的金属箔由于带有多余电子而带上了负电荷，故C正确，不符合题意；
D.据C项分析可知，电子定向运动的方向是A到B，由于电子带负电荷，因此电流的方向是由B到A，故D错误，符合题意。
故选D。
11.负极?
单向导电
解：
图中二极管发光，说明二极管的连接是正确的，因此水果电池组的A极是负极；
现将二极管正负极接线对调，二极管不发光，是因为它的正负极接反了，说明二极管具有单向导电性。
12.开；
?
短?
；
通。
当、都断开时，电路处于开路状态；
当、都闭合时，导线将电源的正负极连接起来，所以短路；
当闭合、断开时，为基本电路，且电路处处连通，所以称之为通路。
?13.绿?
电源
解：手机画面的颜色是由红、绿、蓝三种色光合成的；充电宝给手机充电时，充电宝提供电能，属于电源。
14.小?
液化?
用电器
解：当高速列车通过时车体附近气体流速大，造成人和列车之间的空气流速大，压强小，人外侧的压强大，容易把人压向列车，容易出现交通事故，所以等候列车时站在安全线以内；
冬天室内的温度很高，使周围空气中的水蒸气温度升高，当遇到温度较低的玻璃镜片时，热的水蒸气发生液化现象变成小水珠附着在镜片上，所以镜片上出现雾气；
因为给充电宝充电时，充电宝会消耗电能，所以它相当于一个用电器。
15.吸引轻小物体；金属球到气球
用丝织物摩擦气球后，气球将带上电荷，而带电体能够吸引轻小物体的性质；
若气球带负电，用气球接触不带电的验电器金属球，气球上的负电荷将转移到金属球上，所以电流方向应是金属球到气球。
16.电源；开关；电源；用电器
解：电路的组成包括电源，用电器，开关，导线。电源是提供电能的装置，用电器是用电来工作的装备。
