人教版九年级物理全一册 18.2电功率 (共21张PPT)

(共21张PPT)
电功率
第十八章
第２节

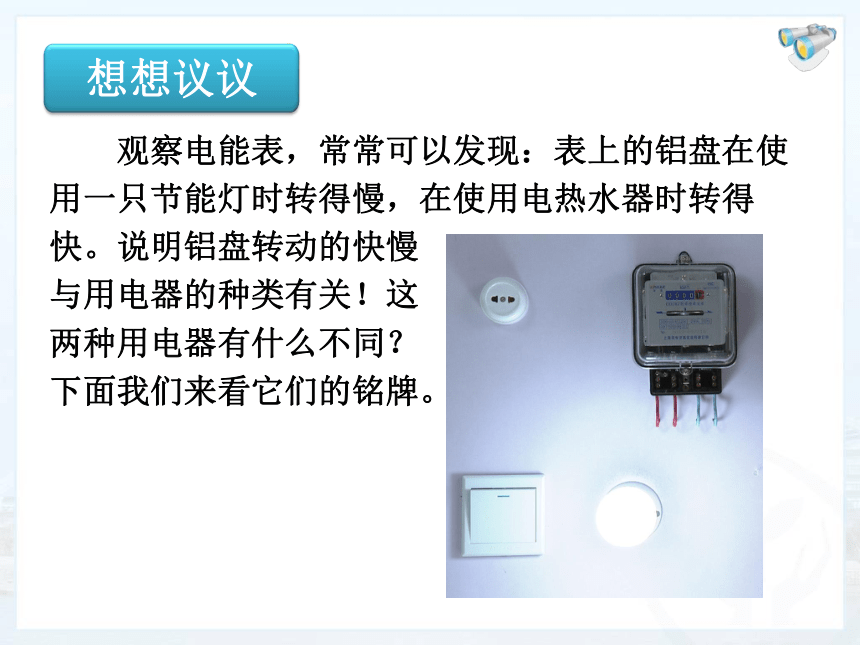

　　观察电能表，常常可以发现：表上的铝盘在使
用一只节能灯时转得慢，在使用电热水器时转得
快。说明铝盘转动的快慢
与用电器的种类有关！这
两种用电器有什么不同？
下面我们来看它们的铭牌。
想想议议

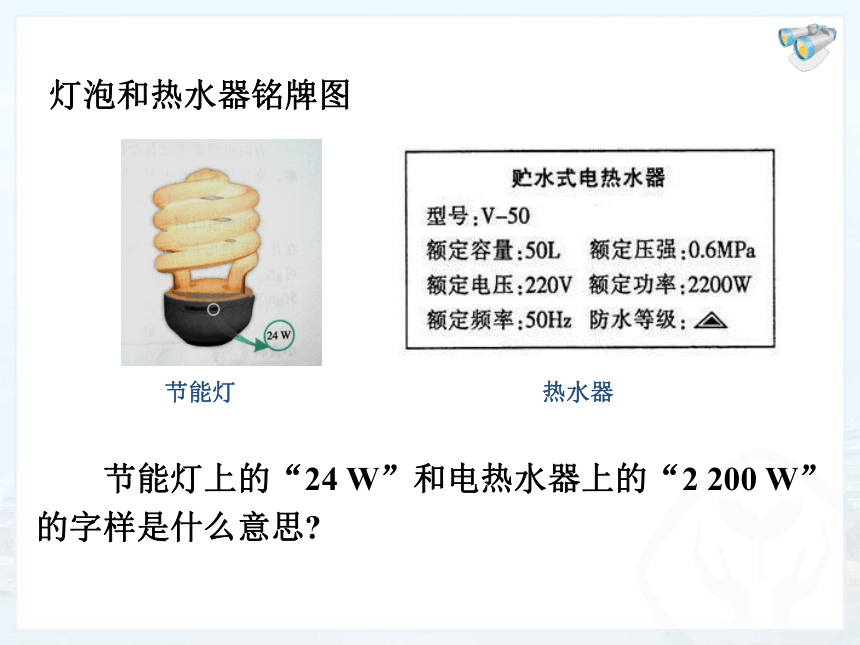

灯泡和热水器铭牌图
热水器
　　节能灯上的“24
W”和电热水器上的“2
200
W”的字样是什么意思?
节能灯

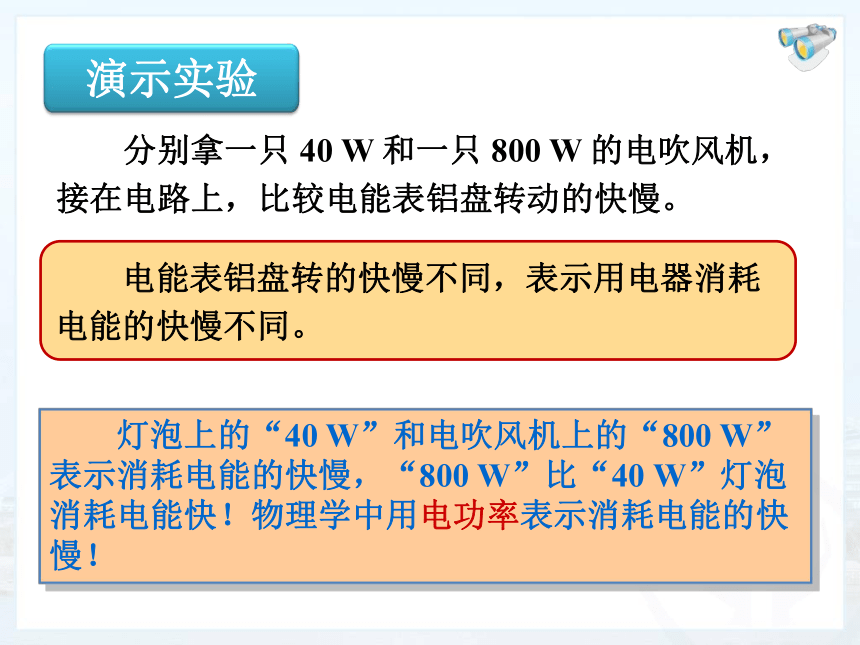

　　分别拿一只
40
W
和一只
800
W
的电吹风机，接在电路上，比较电能表铝盘转动的快慢。
　　电能表铝盘转的快慢不同，表示用电器消耗电能的快慢不同。
　　灯泡上的“40
W”和电吹风机上的“800
W”表示消耗电能的快慢，“800
W”比“40
W”灯泡消耗电能快！物理学中用电功率表示消耗电能的快慢！
演示实验

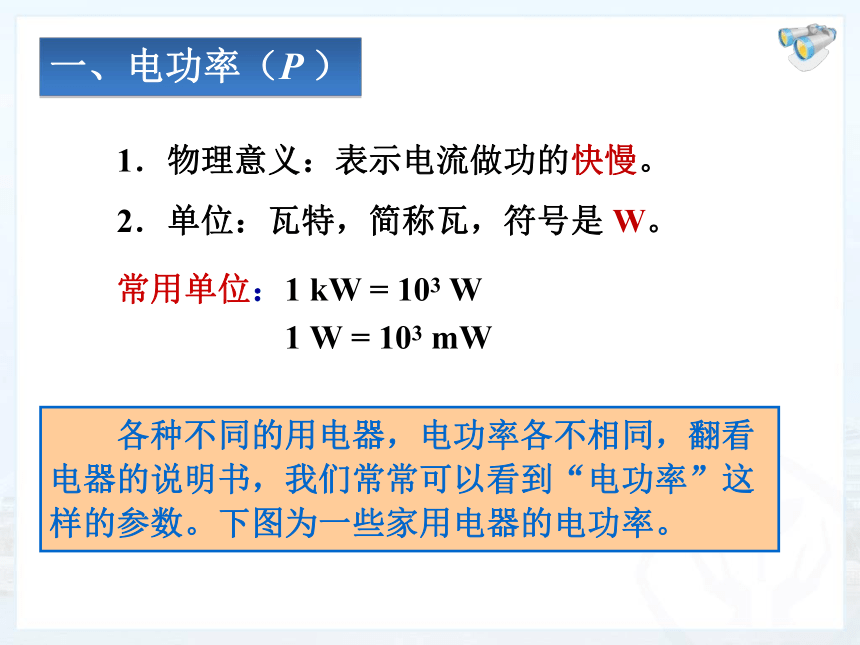

　　1．物理意义：表示电流做功的快慢。
　　2．单位：瓦特，简称瓦，符号是
W。
　　常用单位：1
kW
=
103
W
　　　　　　　1
W
=
103
mW

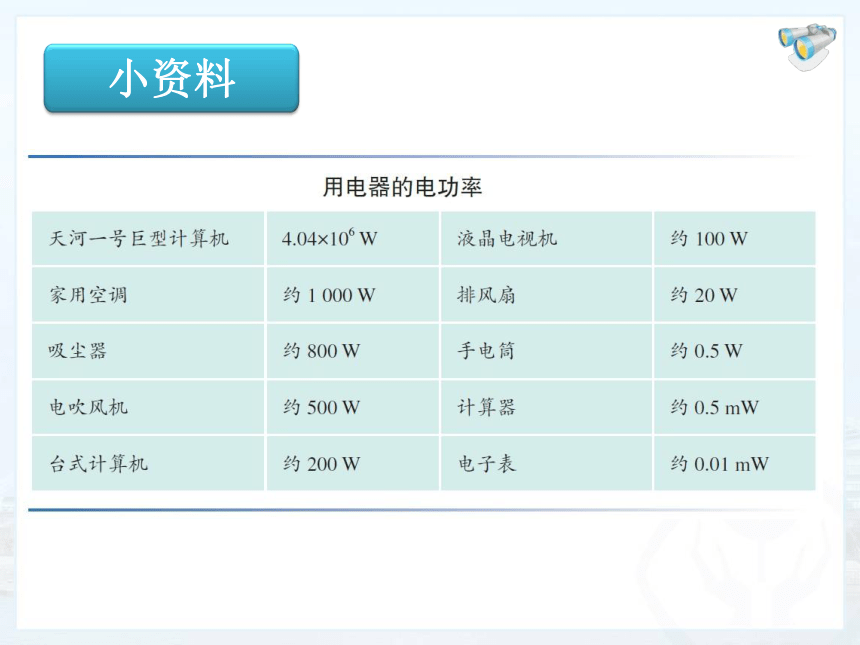

　　各种不同的用电器，电功率各不相同，翻看电器的说明书，我们常常可以看到“电功率”这样的参数。下图为一些家用电器的电功率。
一、电功率（P
）
小资料

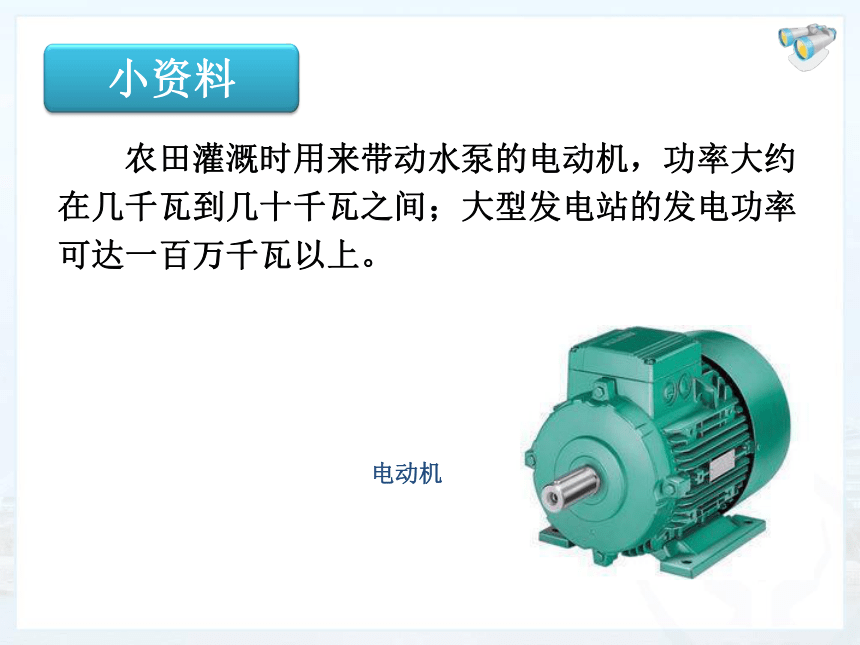

电动机
　　农田灌溉时用来带动水泵的电动机，功率大约在几千瓦到几十千瓦之间；大型发电站的发电功率可达一百万千瓦以上。
小资料
P
=
W
t

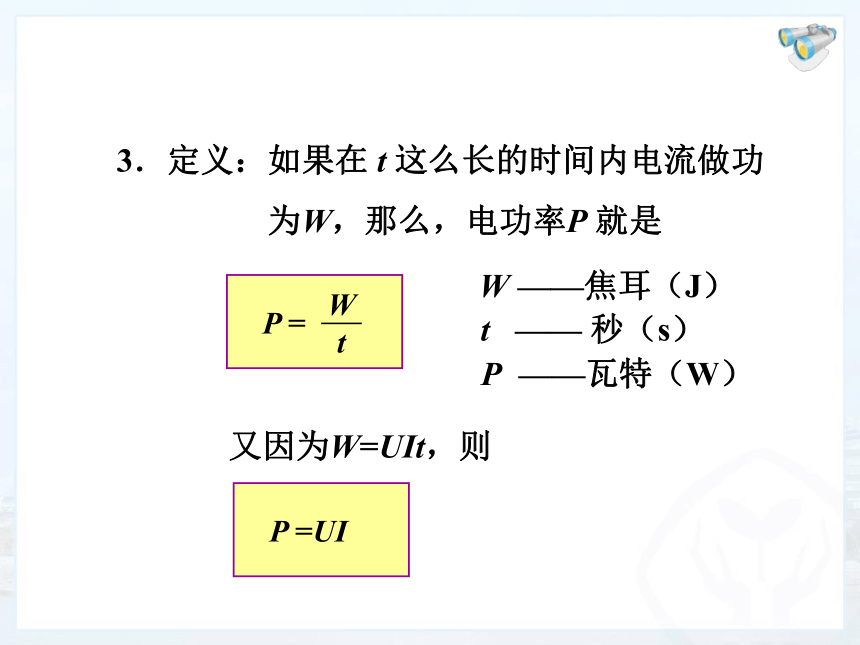

　　3．定义：如果在
t
这么长的时间内电流做功
　　　　
　　为W，那么，电功率P
就是
P
=UI
又因为W=UIt，则
W
——焦耳（J）
t
——
秒（s）
P
——瓦特（W）

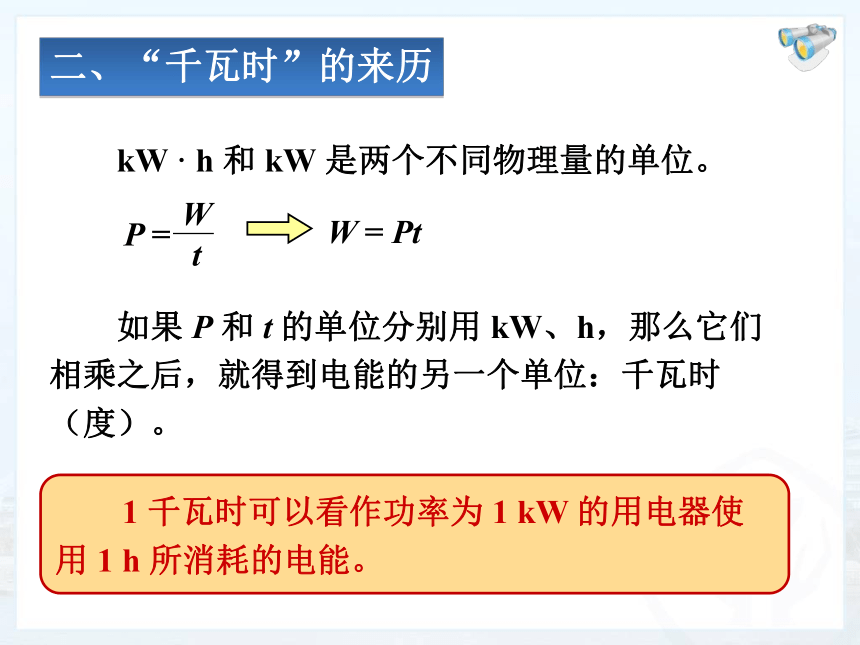

　　kW
·
h
和
kW
是两个不同物理量的单位。
　　如果
P
和
t
的单位分别用
kW、h，那么它们相乘之后，就得到电能的另一个单位：千瓦时（度）。
W
=
Pt
　　1
千瓦时可以看作功率为
1
kW
的用电器使用
1
h
所消耗的电能。
二、“千瓦时”的来历
P
=
W
t
　　1．某电视机的电功率是
150
W，每天使用
3
h，一个月用电多少千瓦时?
（按
30
天计算）
解：P
=
150
W
=
0.15
kW
　　t
=
3
h×30
=
90
h
　　一个月内消耗的电能是
　　W
=
Pt
=
0.15
kW×90
h
=
13.5
kW
·
h
答：一个月用电
13.5
kW
·
h。
练一练
　　2．1
度电可以供
40
W
的灯泡工作多长时间？
答：1
度电可以供
40
W
的灯泡工作
25
h。
解：
练一练
t
=　　=
　　　　
=　　　　=
25
h
W
P
1
kW·h
40
W
1
kW·h
0.04
kW
　　3．一台电视机
5
h
耗电
1
度，这台电视机的功率是多少?
答：这台电视机的功率是
200
W。
解：
练一练
P
=　　=
　　　　=
0.2
kW
=
200
W
W
t
1
kW·h
5
h
　　不同用电器的电功率一般不同，那么，在不同情况下，比如在不同电压下，同一个用电器的功率总是一样的吗?
想想议议
　　将两只灯泡“PZ220
40”和“PZ220
100”先后并联和串联接入家庭电路中，观察灯泡的发光情况。
　　结论：灯泡的亮暗程度是由实际电功率的大小决定的。
演示实验
　　现象：在并联电路中更亮的灯泡，在串联电路中反而变暗。
　　1．额定电压：用电器正常工作时的电压。
　　2．额定功率：用电器在额定电压下工作时的功率。
P额
U额
U实
P实
　　3．实际电压、实际功率
　　实际加在用电器两端的电压。
　　用电器在实际电压下工作时的功率。
三、额定电压、额定功率
　　U实
=
U额，则
P实
=
P额；用电器正常工作。
　　U实
>
U额，则
P实
>
P额；可能烧毁用电器。
　　U实
<
U额，则
P实
<
P额；用电器不能正常工作。
　　取一个标有“2.5
V
0.5
W”的电灯泡。把它接在2.5
V的电路中，它正常发光。把它分别接在1.5
V和3
V的电路中，观察并比较它们的亮度。
　　说明用电器消耗的电功率随着它两端电压的改变而改变。
演示实验
　　现象：在电压为
2.5
V
时，灯泡正常发光；在低于
2.5
V
时，灯泡发光暗淡；在高于
3
V
时，灯泡强烈发光。
　　观察白炽灯泡和洗衣机的铭牌，理解其中的含义。
想想议议
　　1．一种彩色灯泡的额定电压是
36
V，要接在
220
V
的电路中，要串联多少个这种灯泡才行?
　　因不能超过额定电压，所以应该串联
7个这种灯泡。
解：
练一练
≈
6.1
n
=
220
V
36
V
　　2．一位电视记者在讲到某工厂上半年共节约电5
000
kW
·
h
的时候，手举一只理发用电吹风机说：“我这只电吹风是
500
瓦的，也就是
0.5
千瓦，这个工厂节省的电力可以开动
10
000
个这样的电吹风”。这位记者错在哪里?
　　这位记者的说法混淆了电能和电功率概念。
练一练
有关电功率计算的导出公式
P
=
UI
P
=
I2R
I
=
U
R
P
=
U2
R
课堂小结
电功率的概念和计算
额定电压和
额定功率
实际电压和
实际功率
