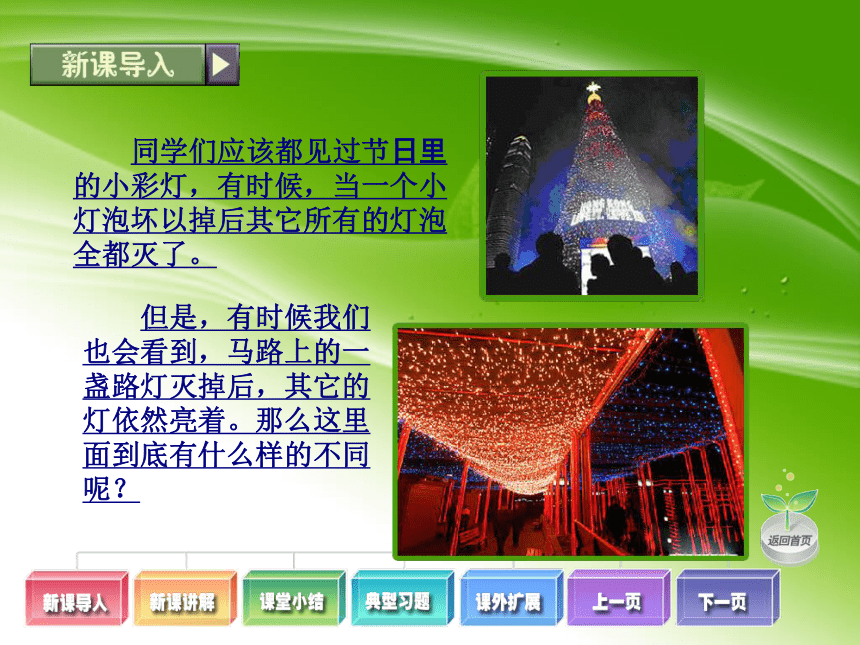

同学们应该都见过节日里的小彩灯，有时候，当一个小灯泡坏以掉后其它所有的灯泡全都灭了。
但是，有时候我们也会看到，马路上的一盏路灯灭掉后，其它的灯依然亮着。那么这里面到底有什么样的不同呢？

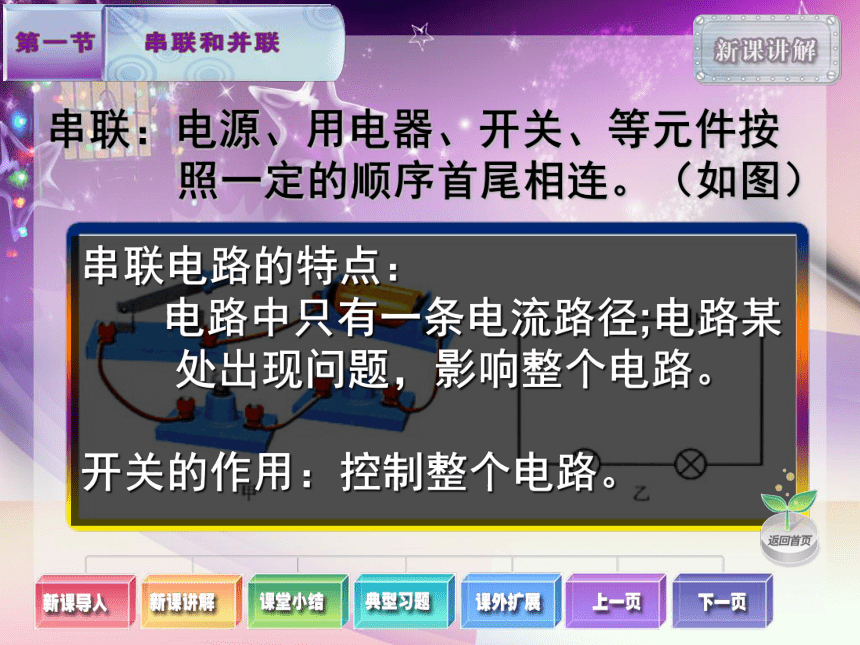

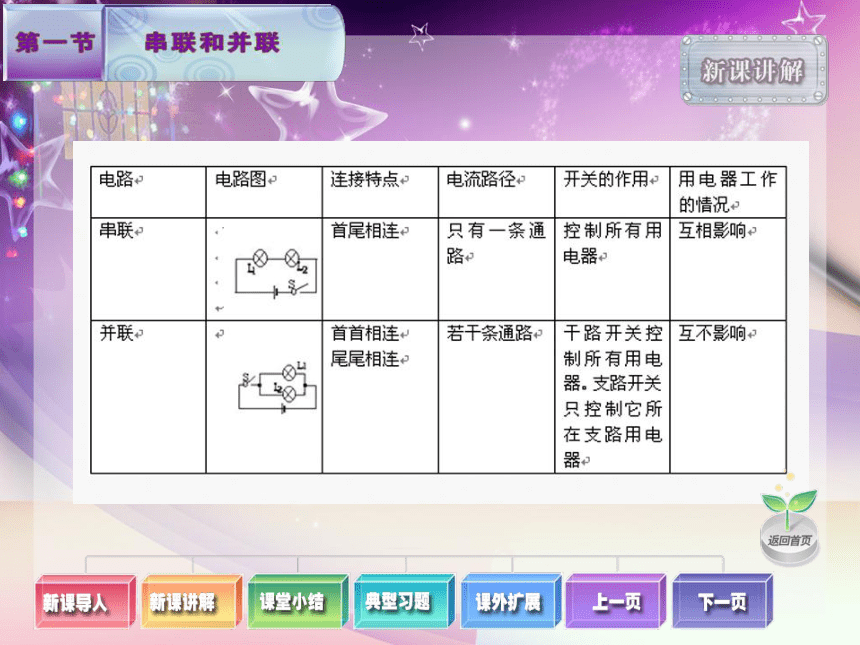

串联：电源、用电器、开关、等元件按
照一定的顺序首尾相连。（如图）
串联电路的特点：
电路中只有一条电流路径;电路某
处出现问题，影响整个电路。
开关的作用：控制整个电路。
并联：用电器、开关等元件并列连接
在电路中。（如图）
干路：所有电流流经的电路。
支路：部分电流流经的电路。
并联电路特点：电路中有多条电流路
径；各支路互不影响。
干路开关的作用：控制整个电路。
支路开关的作用：控制本支路。
用来装饰店堂、居室、烘托欢乐气氛的彩色小灯泡，有些就是串联的。
节日的夜晚，装点天安门等高大建筑上的成千只灯泡，却常常是并联的。
家庭中的电灯、电吹风、电冰箱、电视机、电脑等用电器大多是并联在电路中的。
1、定义法：
分析电路中用电器的连接方法，逐个顺次连接的是串联，并列连接在电路两点间的是并联。
3、开路法：
串联电路中任何一个用电器开路，其他用电器就没有电流通过。
2、电流法：
电流只有一条路径的是串联，有两条或两条以上的路径是并联。
1、电路的基本连接方式有串联和并联。
2、串联时可把元件逐个首尾连接；并联时可把元件首首相连，尾尾相连。
3、串联的用电器互相影响工作；并联的用电器互不影响工作。
1．串联电路是由多个用电器逐个顺次连接起来而组成的电路。其电路特点是：各个元件依次连接，电路上的电流
（“有”、“没有”）分支（即只有一路电流）。
2．并联电路是把各个元件并列地连接到电源两端的电路。其电路特点是：电路上的电流有
路（至少有二路电流分支）。
没有
多
电路是由相互连接的电子器件，如电阻、电容、电感、二极管、三极管和开关等，构成的网络（或者：由电源、用电器、导线、开关等元件组成的电流路径）。
电路的大小可以相差很大，小到硅片上的集成电路，大到输电网。根据所处理信号的不同，电子电路可以分为模拟电路和数字电路。
模拟电路对信号的电流和电压进行处理。最典型的模拟电路应用包括：
放大电路、振荡电路、线性运算电路（加法、减法、乘法、除法、微分和积分电路）。数字电路中信号大小只表示有限的状态，多数采用布尔代数逻辑对信号进行处理。典型数字电路有，振荡器、寄存器、加法器、减法器等。
