人教版八年级物理上册 5.1透镜 课件(共23张PPT)

(共23张PPT)
透
镜

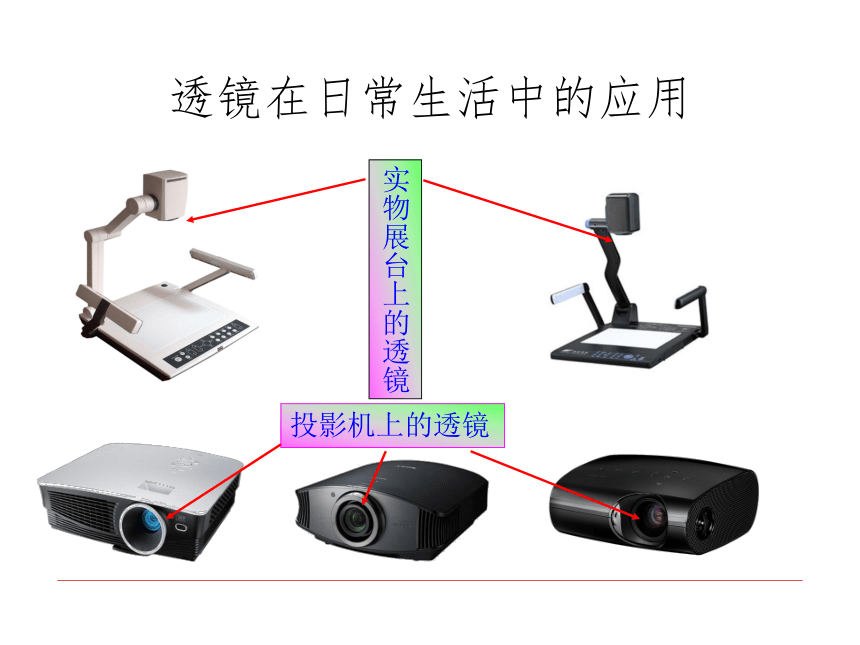

投影机上的透镜
实物展台上的透镜
透镜在日常生活中的应用

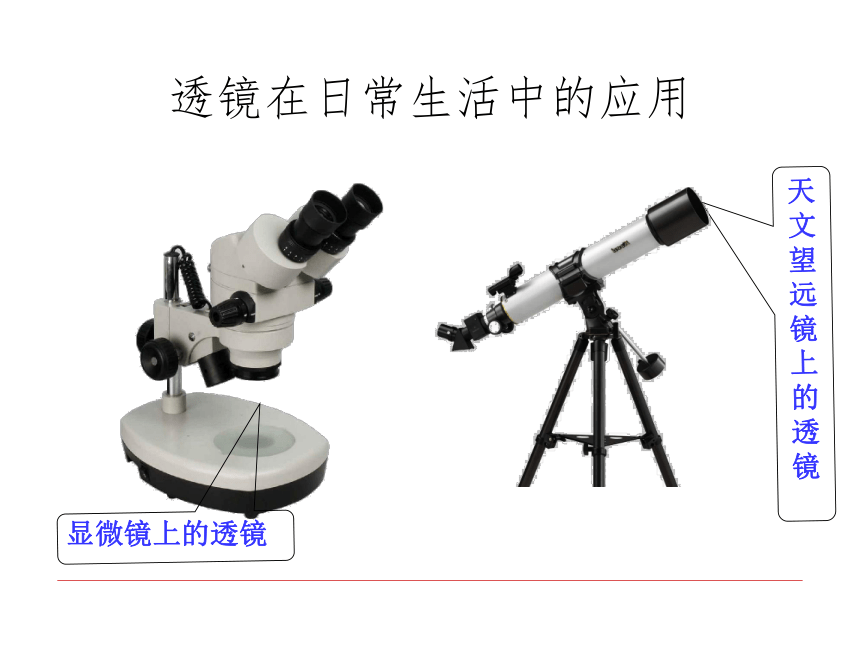

显微镜上的透镜
天文望远镜上的透镜
透镜在日常生活中的应用

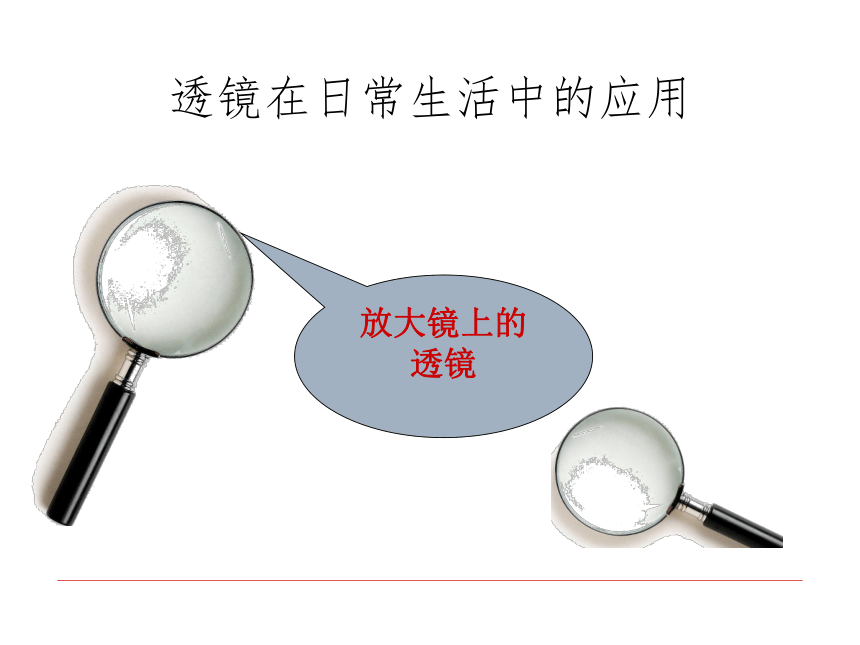

放大镜上的
透镜
透镜在日常生活中的应用

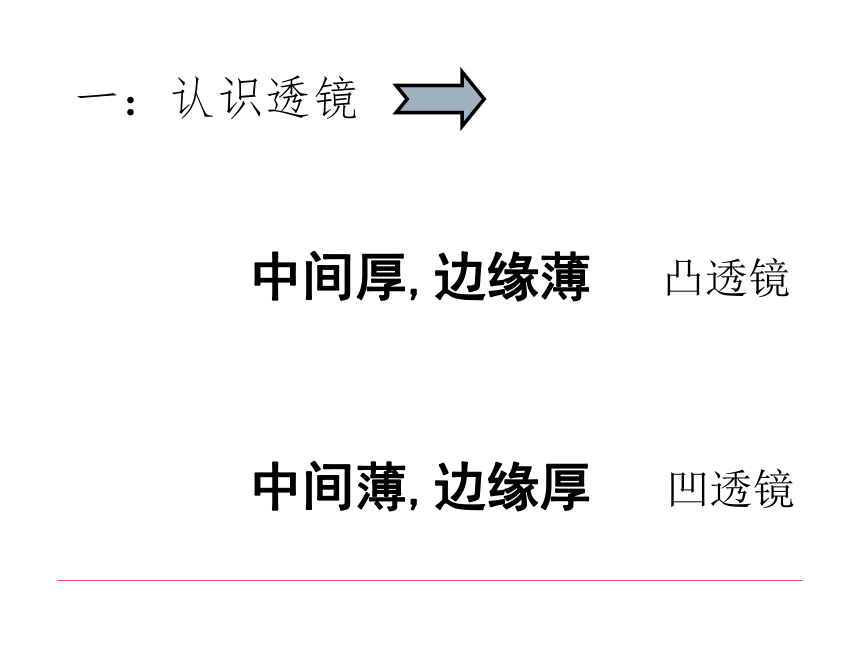

中间厚,边缘薄
中间薄,边缘厚
凸透镜
凹透镜
一：认识透镜
1、辨别下列透镜:
A
B
C
D
E
F
凸透镜（
）
凹透镜（
）
A
B
D
C
E
F
C1
C2

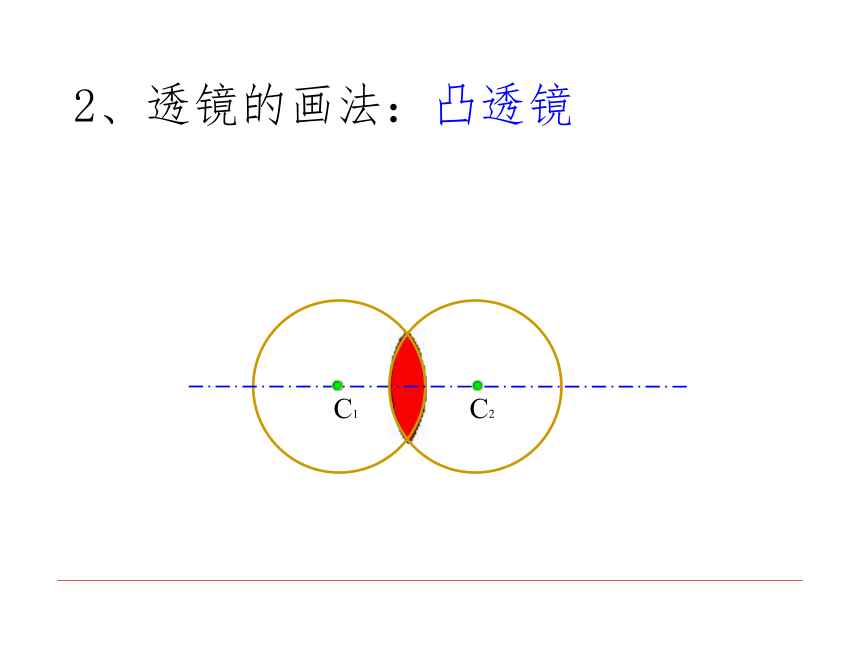

2、透镜的画法：凸透镜
C2
C1

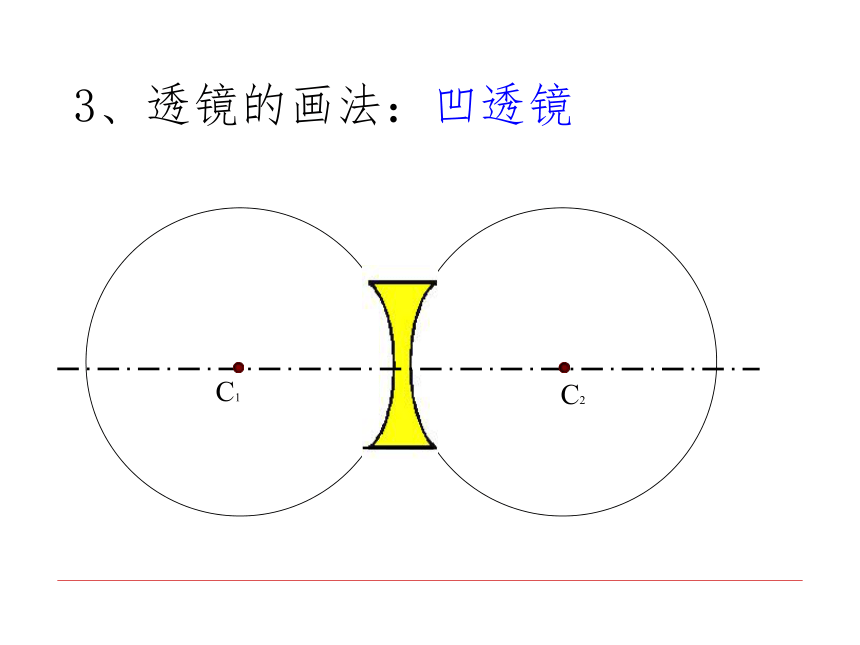

3、透镜的画法：凹透镜

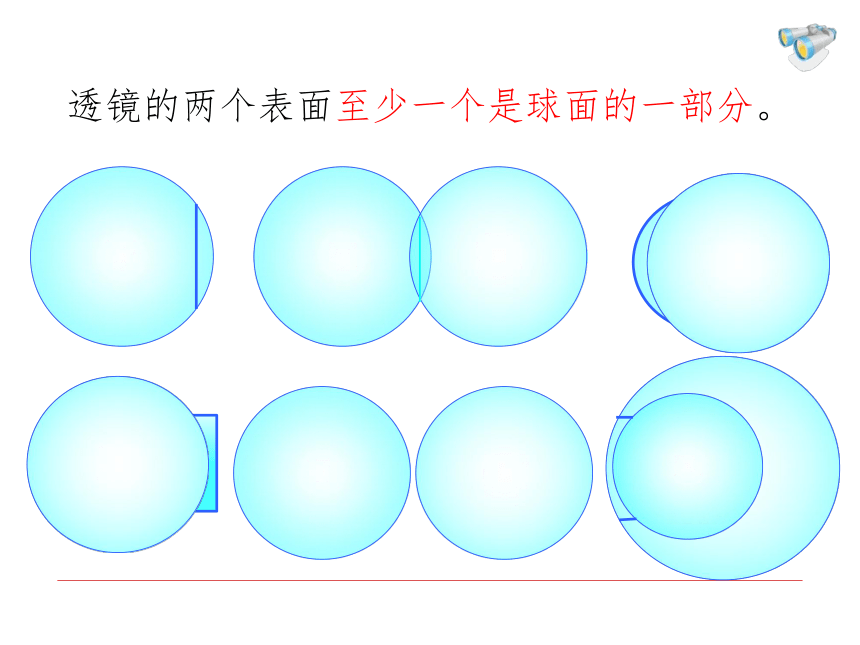

透镜的两个表面至少一个是球面的一部分。
4.1、透镜的主光轴和光心
主光轴
C2
C1
O
光心
1．主光轴：通过两个球面球心的直线。(主轴)
2．光心：光心是主光轴上的一点。
特点：通过这点的光线穿过透镜时不改变方向。
C2
C1
O
主光轴
光心
1．主光轴：通过两个球面球心的直线。(主轴)
2．光心：光心是主光轴上的一点。
特点：通过这点的光线穿过透镜时不改变方向。
4.2、透镜的主光轴和光心
想一想
将一束平行光线通过透镜，会怎样呢？
二、透镜对光的作用
平行光线透过凸透镜
凸透镜对光线起会聚作用，故凸透镜也叫会聚透镜。
1、凸透镜对光线的作用
小结：凸透镜对所有光线都起会聚作用。
平行光线透过凹透镜
2、凹透镜对光线的作用
凹透镜对光线起发散作用，故凹透镜也叫发散透镜。
F
F
F
F
小结：凹透镜对所有光线都起发散作用。
（1）凸透镜的焦点
O
F
F
b、凸透镜有两个实焦点。
a、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。
三、焦点与焦距
（2）凸透镜的焦距
O
F
F
f
f
b、两边的焦距相等。
a、焦点到凸透镜光心的距离叫做焦距(
f
)。
（3）凹透镜
平行于主光轴的光线通过凹透镜后发散，发
散光线的反向延长线相交于主光轴上，它不是
实际光线的会聚点，叫
(F)。
F
虚焦点
F
虚焦点
一、透镜的分类：
学到了什么？
二、概念：
凸透镜和凹透镜
三、透镜对光线的作用：
1、凸透镜对光起会聚作用
2、凹透镜对光起发散作用
1、主
光
轴
---通过两个球面球心的直线叫做透镜的主光轴。
2、光
心(O)
---主光轴上特殊的点，通过它的光线传播方向不改变，
这个点叫做透镜的光心。
3、焦
点(
F)
---平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，
这个点叫焦点。
4、焦
距(
f
)
---焦点到光心的距离叫焦距。
　　1．给你一个透镜，你能用哪些方法去判断他是凸透镜还是凹透镜？
想一想
方法一:“摸”
方法二:“看”
方法三:“照”。
通过透镜对平行光线是会聚
还是发散加以辨别。
