人教版高一生物必修1课件：第一章 显微镜的使用与结构课件（共39 张PPT）

显微镜的结构与使用
P166
使用导航

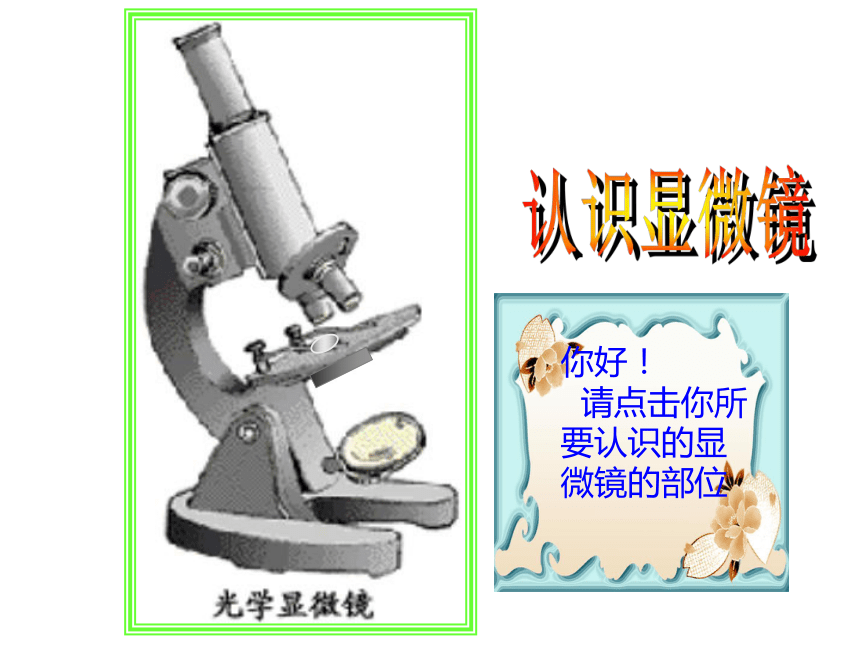

你好！
请点击你所要认识的显微镜的部位

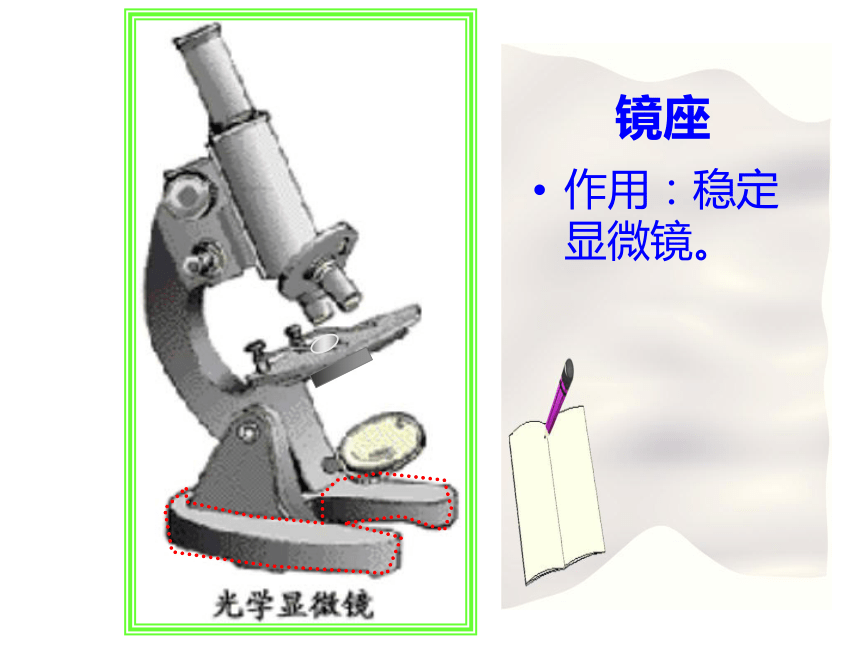

镜座
作用：稳定显微镜。

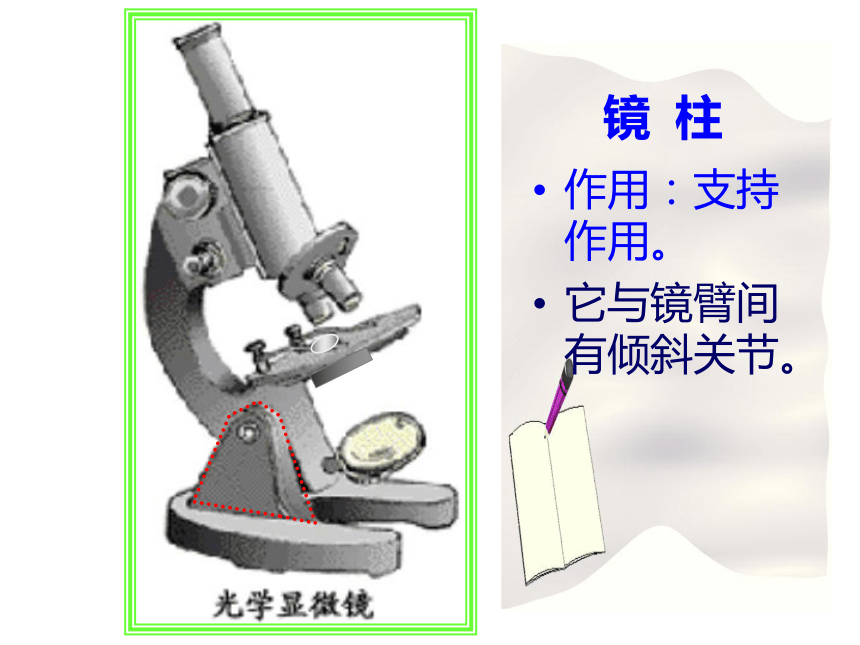

镜 柱
作用：支持作用。
它与镜臂间有倾斜关节。
镜 臂
作用：握镜的地方。
它与镜臂间有倾斜关节。

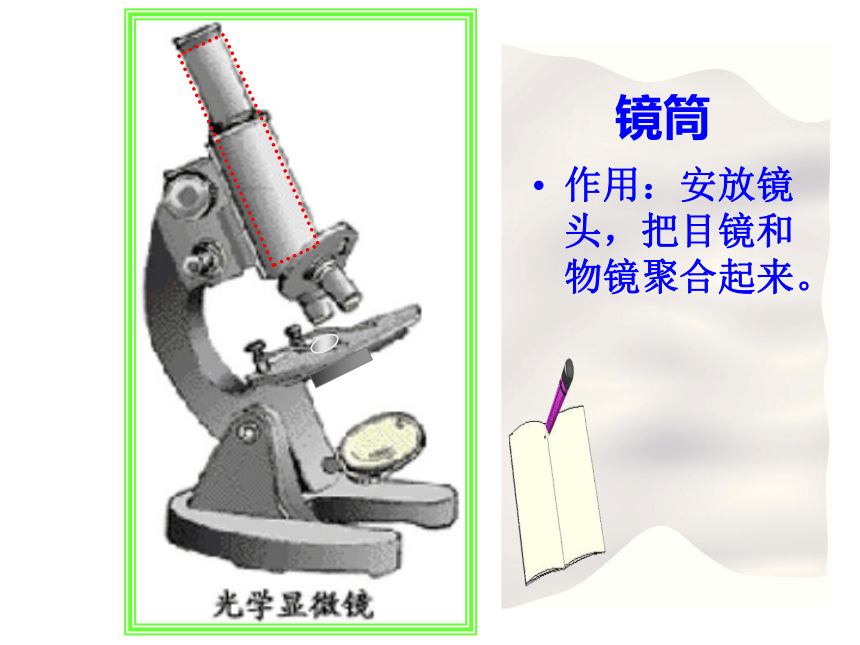

镜筒
作用：安放镜头，把目镜和物镜聚合起来。

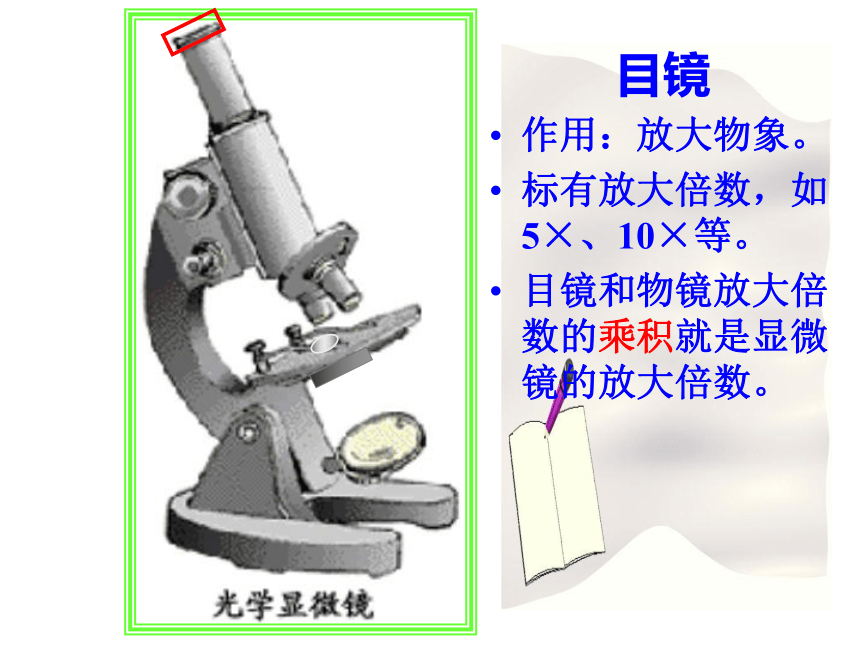

目镜
作用：放大物象。
标有放大倍数，如5×、10×等。
目镜和物镜放大倍数的乘积就是显微镜的放大倍数。

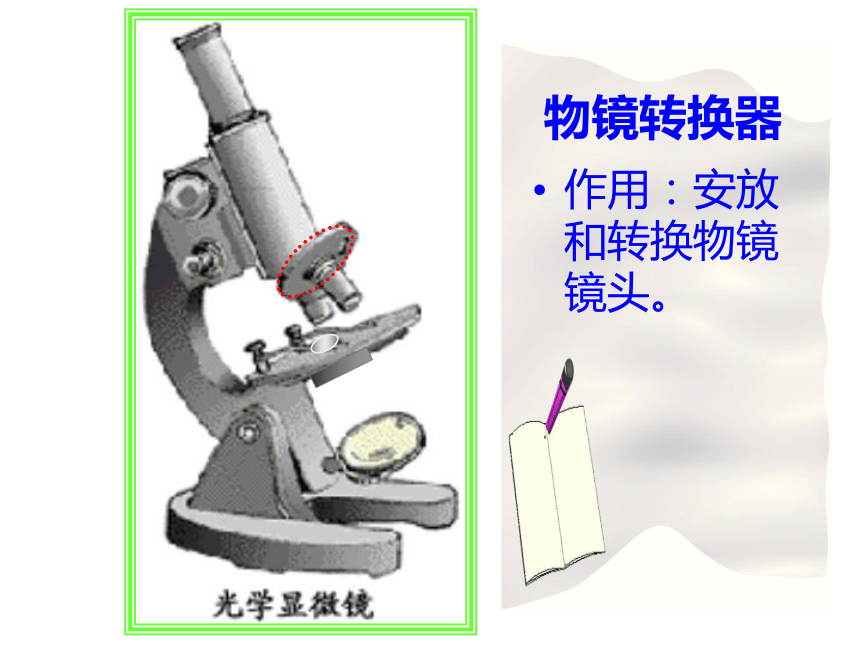

物镜转换器
作用：安放和转换物镜镜头。

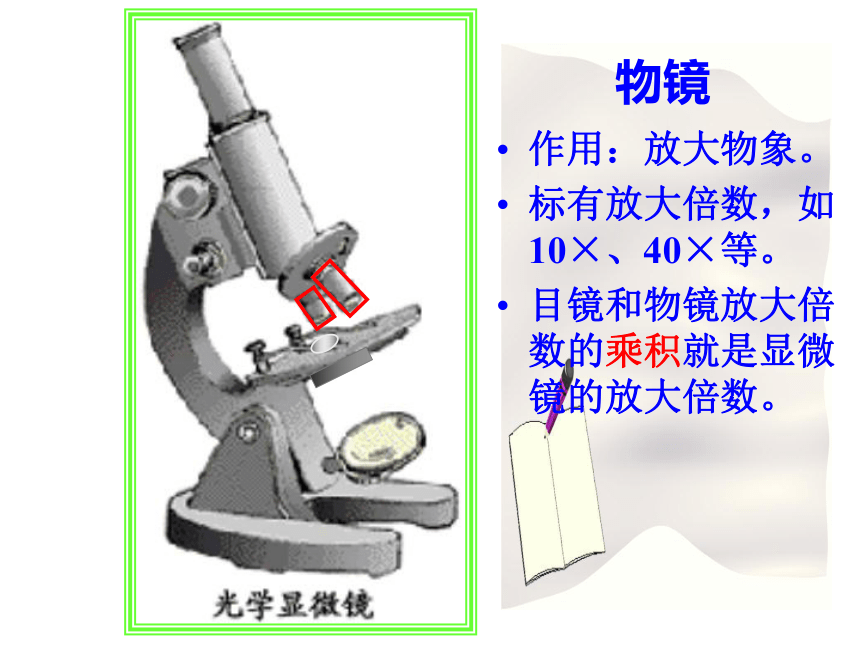

物镜
作用：放大物象。
标有放大倍数，如10×、40×等。
目镜和物镜放大倍数的乘积就是显微镜的放大倍数。

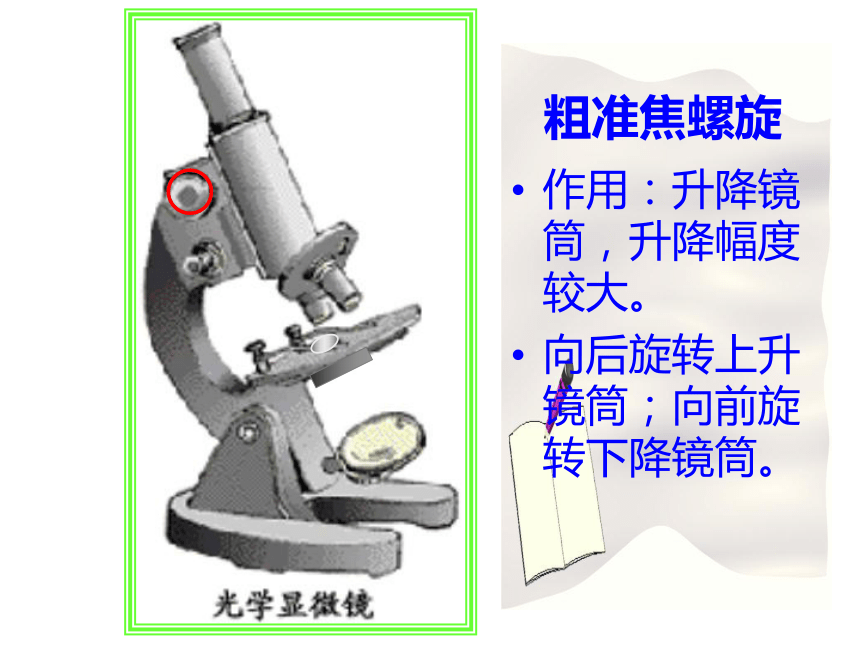

粗准焦螺旋
作用：升降镜筒，升降幅度较大。
向后旋转上升镜筒；向前旋转下降镜筒。

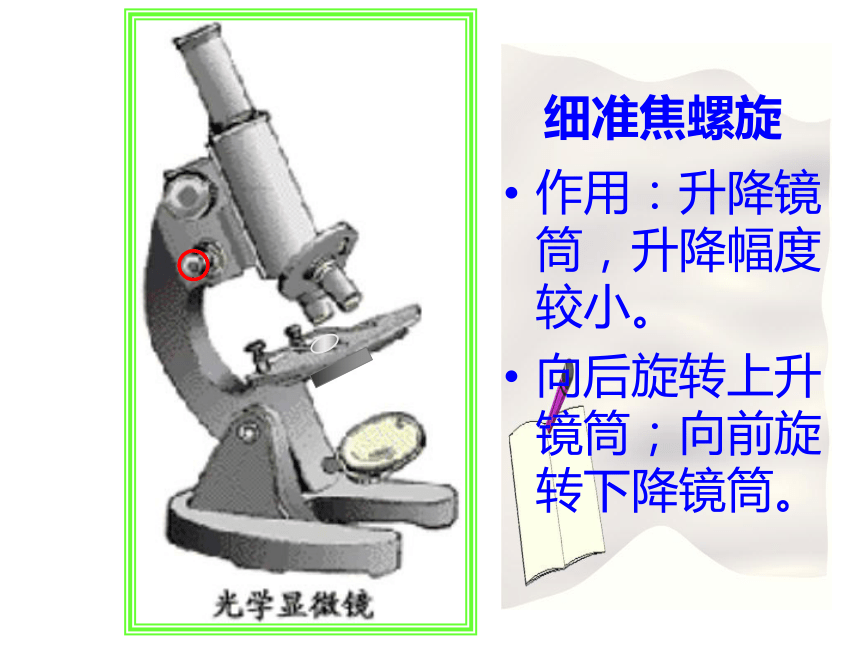

细准焦螺旋
作用：升降镜筒，升降幅度较小。
向后旋转上升镜筒；向前旋转下降镜筒。
载物台
作用：安放玻片标本。
中间有通光孔。
通光孔
作用：使光线通过。
压片夹
作用：固定玻片标本。
遮光器
作用：有大小不等的光圈，调节通光量。
反光镜
作用：反射光线。
有平面镜、凹面镜两种，都可采集光线。
1、目镜
2、粗准焦螺旋
3、细准焦螺旋
4、镜臂
5、物镜
6、镜柱
7、镜座
8、镜筒
9、压片夹
10、载物台
11、遮光器
12、反光镜
使用导航
1
2
3
4
5
6
7
8
10
11
12
9
各部分名称
1、准备
将显微镜平稳地放在身前的实验桌上，略偏左，使镜臂对着身体，镜筒向前。
（如右图所示）
实验桌
人
显微镜
注意事项
next
1、准备
2、对光①
转动物镜转换器，使低倍镜对准通光孔，转动粗准焦螺旋，使低倍镜前端距载物台约1-2厘米的距离。（如右图所示）
低倍物镜
通光孔
载物台
注意事项
next
2、对光②
将光圈放大；让左眼朝目镜里注视，同时用手将反光镜转向光源；调节反光镜，直至从目镜里看到一个白色明
亮的圆形视野。
（如右上图所示）
光圈
反光镜
注意事项
next
1、准备
观察过程中右眼也要睁开。
2、对光
将玻片标本放在载物台上，使待检查部分位于通光孔中心，压片夹压住载玻片两端。
（如右图所示）
3、低倍镜观察①
注意事项
next
1、准备
两眼从侧面注视（物镜），将物镜降至距标本约0.5厘米时停止。（如右图所示）
3、低倍镜观察②
注意事项
next
1、准备
2、对光
用左眼朝目镜里观察，同时转动粗准焦螺旋，缓慢上升镜筒，直到视野中出现物象，
再用细准焦螺旋调节。
（如右图所示）
3、低倍镜观察③
注意事项
next
1、准备
2、对光
观察过程中两眼都要睁开。
3、低倍镜观察
4、高倍镜观察①
细胞分裂中期
注意事项
next
1、准备
2、对光
先将低倍镜下找到所需观察的物象，把要进一步放大的部位移到视野正中央。
（如上图所示）再转动物镜转换器……
转动转换器，使高倍镜到位。调节反光镜和光圈，使光照明亮，再微微调节细准焦螺旋，直到物象清晰。
（如上图所示）
4、高倍镜观察②
注意事项
next
1、准备
2、对光
3、低倍镜观察
5、显微镜复原
4、高倍镜观察
注意事项
用擦镜纸揩净目镜和物镜，用清洁纱布揩净镜体。再转动转换器，把两个物镜偏到两旁，并将镜筒下降，然后将显微镜平稳地放入镜箱内保存。
begin
1、准备
2、对光
3、低倍镜观察
1、取送显微镜时，应右手握住镜臂，
左手托住镜座，轻拿轻放。切勿用
一只手斜提，前后摆动，防止目镜
滑出跌落。
2、揩试目镜、物镜和反光镜上的灰
尘或污物，必须使用专用的擦镜纸。
切勿用手指、手帕、纱布和普通纸擦。
返回
next
3、镜头的切换一定要使用转换器，以免使
光轴发生弯曲或弄脏镜头。
4、镜检时，如有必要使镜筒倾斜，注意倾
斜角度不能超过45?，以免整个镜体重心
不稳而翻倒。
5、转动粗、细准焦螺旋时，不要用力过猛，
以防止机件损伤，调节失灵。
返回
next
6、镜检时，坐姿端正，一般用左眼观察物
象，用右眼看着实验报告纸画图。两眼
须同时睁开，以减少疲劳。
7、切忌一面从目镜进行观察，一面使镜筒
下降，这样容易使物镜与玻片标本碰撞
而损坏；也不能持续转动粗准焦螺旋，
使镜筒一直上升，这样会使镜筒内的齿
板和齿轮脱钩，以致镜筒跌出。
返回
next
8、载物台要保持清洁干燥。如使用新鲜材
料做临时装片，必须在载玻片上加盖盖
玻片。切勿让材料、水滴、试剂接触物
镜和载物台。如沾上，应立即揩擦干净，
以免镜头等被污染和腐蚀。
9、在高倍镜下调节焦距时，切勿使用粗准
焦螺旋，以免压坏标本，损坏物镜。
返回
next
10、高倍镜使用完毕，必须先上升
镜筒，移开镜头后再取出玻片标本，
以免取玻片时擦损镜头的镜面。
11、绝对禁止随意取出目镜或拆下
显微镜的其他部件，以免灰尘掉入
镜筒、部件落或损坏。
返回
begin
2、 如何尽快使物象移到视野中央？
1、如何操作使物象更容易找到？
1、如何操作使物象更容易找到？
如右图所示，在放置载玻片时，使观察对象置于通光孔的中央。
因为，通光孔的中央与物镜的光轴在一条直线上，通过调节准焦螺旋，就比较容易找到物象。
返回
2、 如何尽快使物象移到视野中央？
如上图，物象在视野的下方，若要移至中央，则装片应向镜臂方向（向下）移动。
装片移动方向与视野中物象移动方向是相反的。
镜臂侧
镜臂侧
返回
练习
1、关于“显微镜的结构和使用”的实验，用显微镜观察标本时，正确的操作顺序应是（ ）
①把装片放在载物台上，使标本位于低倍镜的正下方
②眼睛从侧面注视物镜，转动粗准焦螺旋使镜筒下降至离标本0.5cm处
③转动转换器，使低倍物镜对准通光孔
④调节反光镜，左眼注视目镜，使视野明亮
⑤用左眼注视目镜，同时转动粗准焦螺旋使镜筒上升，直到看见物像；再用细准焦螺旋调节，使视野中的物像清晰
⑥转动转换器使高倍物镜对准通光孔
⑦转动细准焦螺旋，直到物像清晰
⑧将要观察的物像移动到视野中央
A．①③②④⑤⑦⑧⑥ B．③④①②⑤⑧⑥⑦
C．④③①⑦②⑥⑤⑧ D．①②③④⑦⑥⑤⑧
B
2、用显微镜观察洋葱鳞片叶表皮的同一部位，应选择下列哪种目镜和物镜的组合，才能使视野内所看到的细胞数目最多（ ）
A．目镜5× 物镜10× B．目镜10× 物镜100×
C．目镜15× 物镜40× D．目镜10× 物镜40×
3、用光学显微镜观察物质，若物体放大100倍，这里“100”倍是指物体的（ ）
A．体积 B．表面积
C．像的面积 D．长度或宽度
练习
A
D
4、运用下列各物镜和目镜的组合进行观察，在显微镜视野中看到：
⑴细胞数目最多的是 （ ）
⑵细胞体积最大的是 （ ）
⑶视野最明亮的是 （ ）
⑷视野最暗的是 （ ）
A．目镜16× 物镜10× B．目镜10× 物镜40×
C．目镜10× 物镜10× D．目镜16× 物镜40×
练习
C
D
D
C
