1.4地形图的判读 课件（35张PPT）

寻龙诀学堂
之
地形图的判读
摸金倒斗五人组
了解海拔与相对高度；
了解等高线、等高值、等高距；
了解等高线地形图的绘制过程；
了解等高线地形图如何判读坡度陡缓；
了解山峰、山脊、山谷、鞍部、陡崖五个地形部位等高线的形状特征，并能在等高线地形图上进行识别；
课堂一 等高线地形图
等高线地形图相关概念
海拔、相对高度、等高线、等高值、等高距

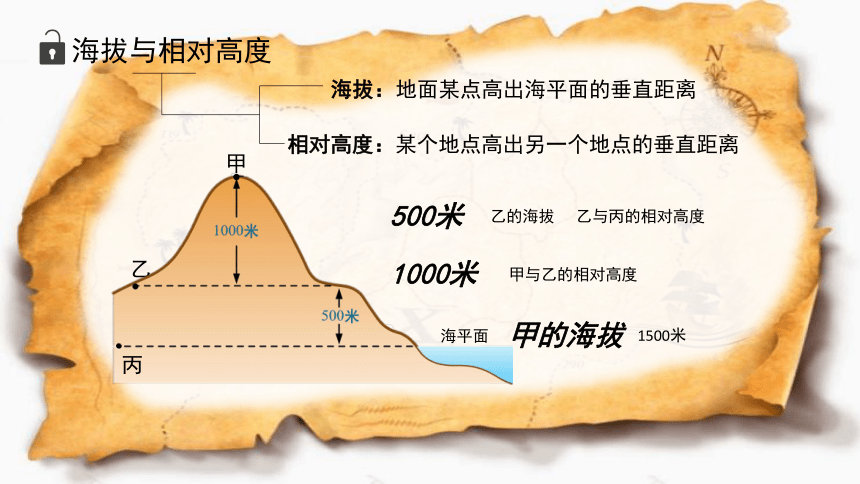

海拔与相对高度
海拔：地面某点高出海平面的垂直距离
相对高度：某个地点高出另一个地点的垂直距离
甲
乙
丙
海平面
500米
1000米
乙的海拔
乙与丙的相对高度
甲与乙的相对高度
甲的海拔
1500米

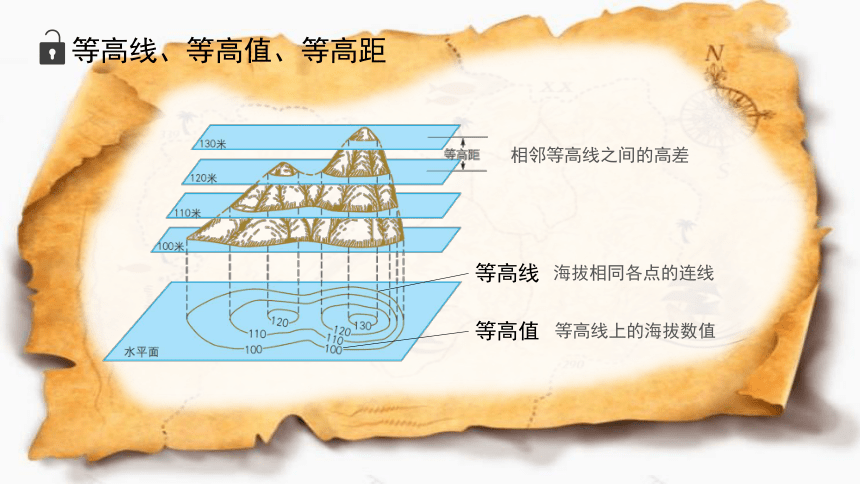

等高线、等高值、等高距
等高线
等高值
海拔相同各点的连线
等高线上的海拔数值
相邻等高线之间的高差
等高距的妙用
在地形图中估算某地点的海拔范围

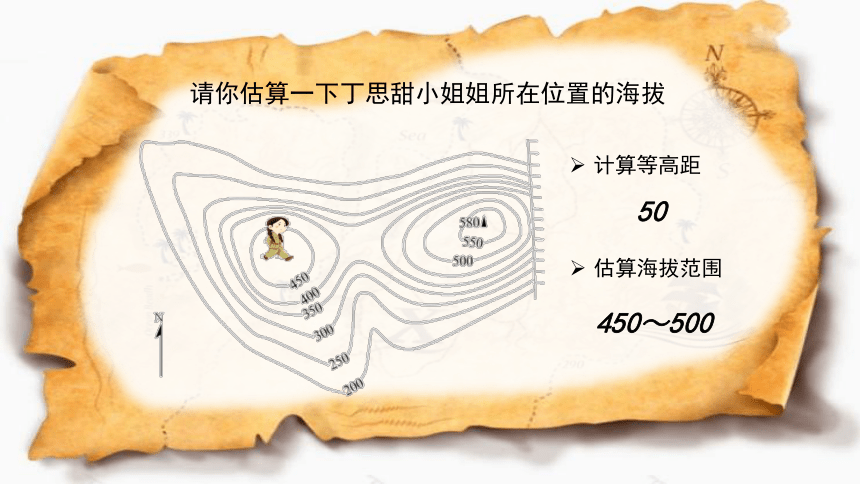

请你估算一下丁思甜小姐姐所在位置的海拔
计算等高距
50
估算海拔范围
450～500

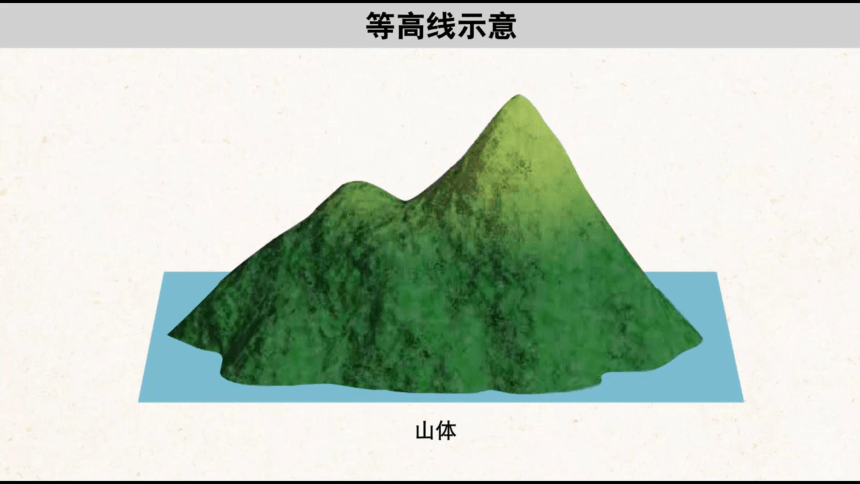

等高线地形图的绘制
观看演示视频，不要眨眼啦
判读坡度的陡缓
根据等高线的疏密判读坡度的陡缓
等高线疏密与坡度陡缓的关系
等高线疏
坡度缓
等高线密
坡度陡
A
B
王胖子想省力到丁思甜处汇合，应该选择哪条线路
A
等高线稀疏
坡度缓
识别山体常见部位
通过等高线特征，识别山峰、鞍部、山脊、山谷、陡崖
山峰
山脊
山谷
鞍部
陡崖
山峰
山体常见部位
5
5
凸低为山脊
5
凸高为山谷
5
4
5
鞍部
了解分层设色地形图里各地形对应的颜色；
了解陆地表面不同地形的特征；
在世界地形图上找出主要地形区；
了解地形剖面图的绘制；
认识地形剖面图的作用；
课堂二 分层设色地形图与地形剖面图
分层设色地形图上的颜色
蓝色、绿色、黄色、棕褐色、浅紫色、白色
分层设色地形图上的颜色
海洋用蓝色
平原用绿色
丘陵用黄色
高原、山地用棕褐色
浅紫、白色表示积雪、冰川
陆地表面地形的特征
对比高原、平原，山地、丘陵，盆地这五种地形
陆地表面地形的特征
世界地形图上找主要地形区
青藏高原、巴西高原、亚马孙平原、刚果盆地、安第斯山脉
青藏高原
亚马孙平原
巴西高原
刚果盆地
安第斯山脉
地形剖面图的绘制
了解绘制的步骤以及对应的要点
地形剖面图的作用
动手绘制地形剖面图，并感受其作用
直观显示
地势起伏
坡度陡缓
谢谢
