4.5电压的测量

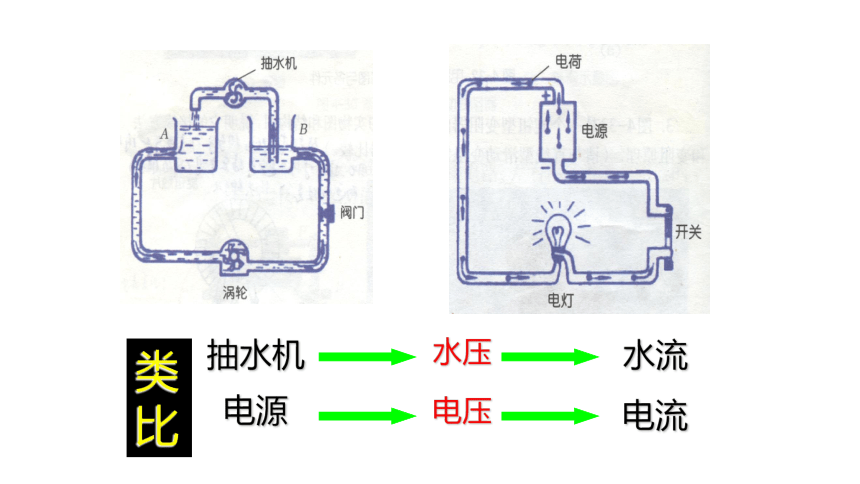

抽水机
水压
水流
类 比
电源
电压
电流

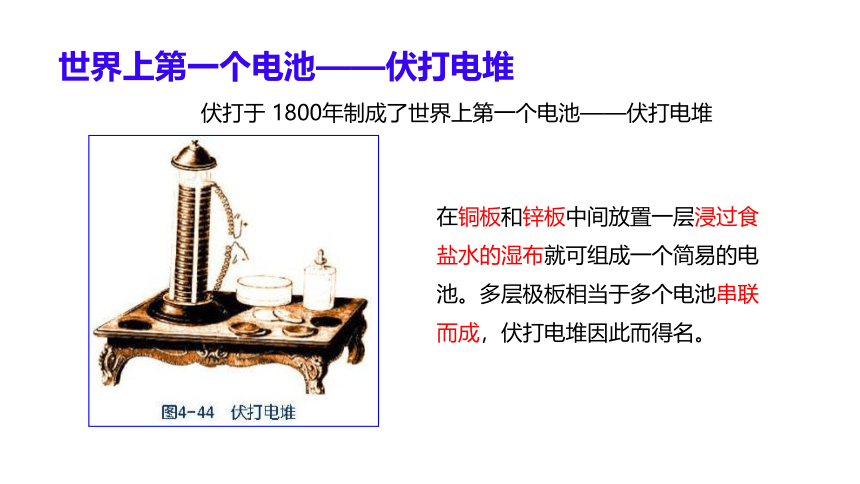

世界上第一个电池——伏打电堆
伏打于 1800年制成了世界上第一个电池——伏打电堆
在铜板和锌板中间放置一层浸过食盐水的湿布就可组成一个简易的电池。多层极板相当于多个电池串联 而成，伏打电堆因此而得名。

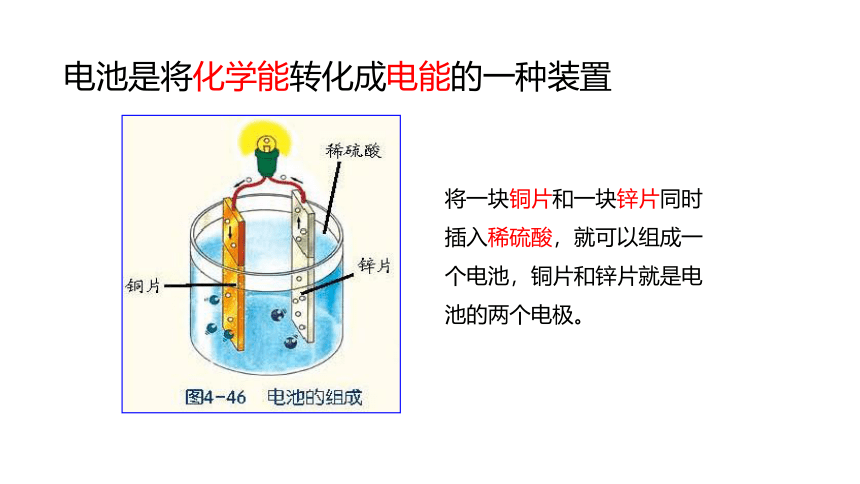

将一块铜片和一块锌片同时插入稀硫酸，就可以组成一个电池，铜片和锌片就是电池的两个电极。
电池是将化学能转化成电能的一种装置

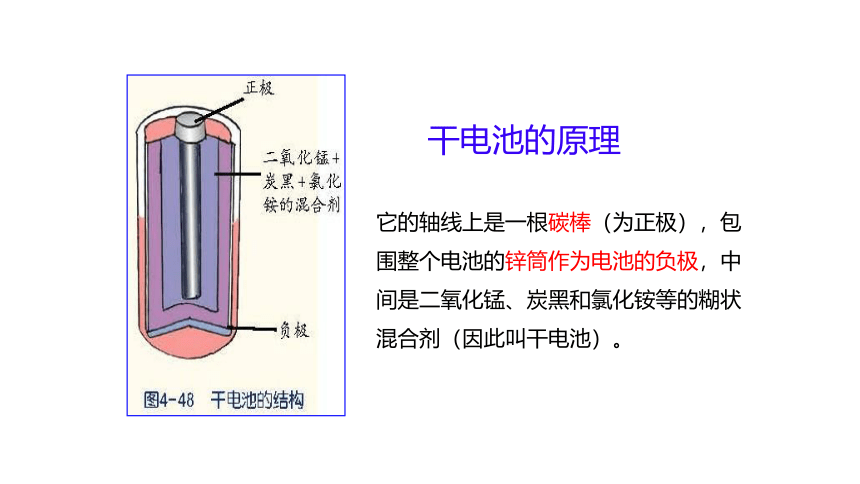

它的轴线上是一根碳棒（为正极），包围整个电池的锌筒作为电池的负极，中间是二氧化锰、炭黑和氯化铵等的糊状混合剂（因此叫干电池）。
干电池的原理

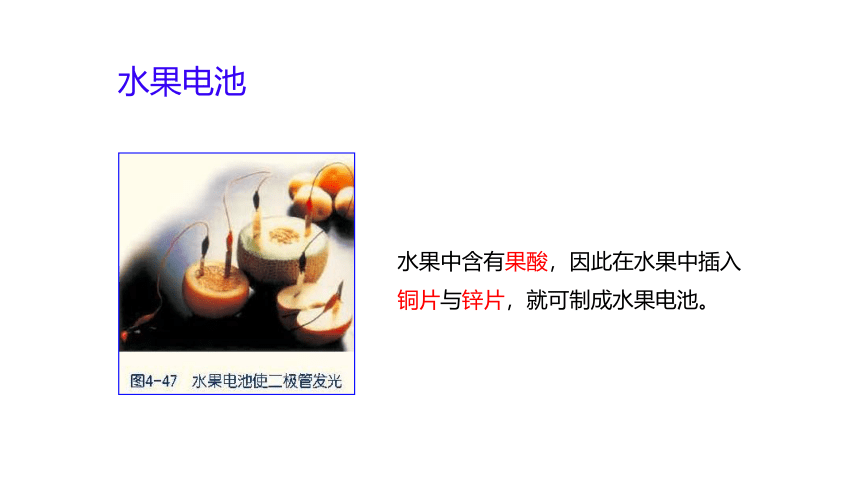

水果电池
水果中含有果酸，因此在水果中插入铜片与锌片，就可制成水果电池。

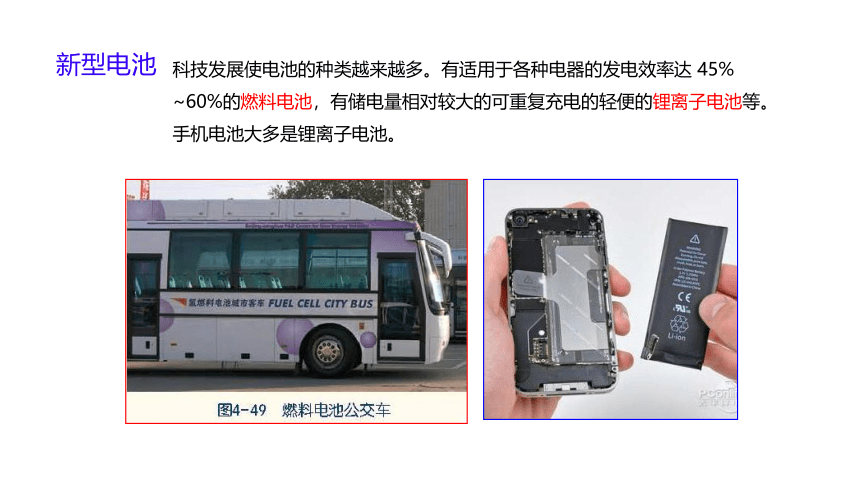

新型电池
科技发展使电池的种类越来越多。有适用于各种电器的发电效率达 45% ~60%的燃料电池，有储电量相对较大的可重复充电的轻便的锂离子电池等。手机电池大多是锂离子电池。

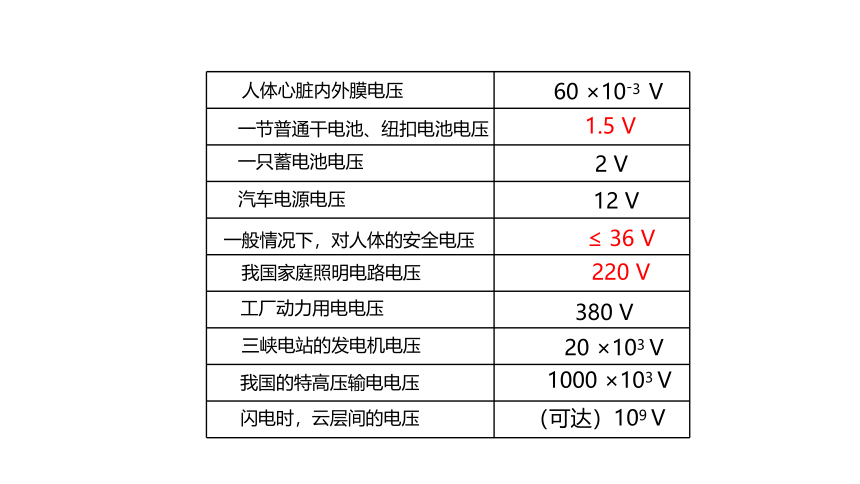

一节普通干电池、纽扣电池电压
一只蓄电池电压
汽车电源电压
一般情况下，对人体的安全电压
我国家庭照明电路电压
工厂动力用电电压
三峡电站的发电机电压
我国的特高压输电电压
闪电时，云层间的电压
人体心脏内外膜电压
1.5 V
2 V
12 V
≤ 36 V
220 V
380 V
20 ×103 V
1000 ×103 V
（可达）109 V
60 ×10-3 V

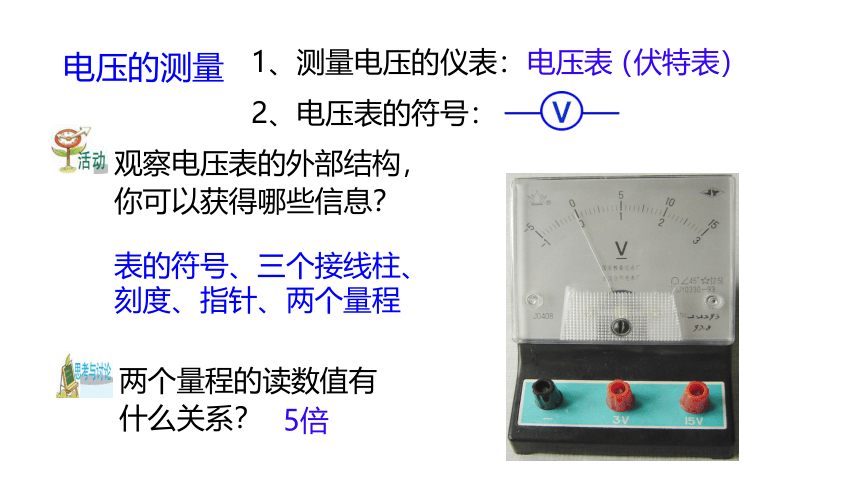

电压的测量
1、测量电压的仪表：
电压表
2、电压表的符号：
观察电压表的外部结构，你可以获得哪些信息？
表的符号、三个接线柱、
刻度、指针、两个量程
两个量程的读数值有什么关系？
5倍
（伏特表）
电压表和电流表在使用上的相同点和不同点？
测量工具
电流表
电压表
测量
工具
的使用
不同点
相同点
1、+接线柱进入，-接线柱流出
2、正确选择量程
串联连接
并联连接
利用电压表测量该电路中小灯泡的电压大小？试画出电路图。
S
L1
V
A
电压表和电流表在使用上的相同点和不同点？
测量工具
电流表
电压表
测量
工具
的使用
不同点
相同点
1、+接线柱进入，-接线柱流出
2、正确选择量程
串联连接
并联连接
不可与电源两极直接连接
可与电源两极直接连接
电压表读数怎么会是负的，出了什么问题呀？
原来是接线柱连接错误啦！
正接线柱与电源正极相连接
负接线柱与电源负极相连接
正确接法：
电压表指针偏到了最右边，这又是怎么回事？
原来是超
出量程啦！
正确接法：
要选用合适的量程
按照图 4-51和图 4-52连接电路，闭合开关并测出灯泡两端的电压。
图中电压表的读数是 伏。
1.2
图中电压表的读数是 伏。
2.7
水中高压线——电鳗
自然界中有一些能放电的动物。电鳗（如图）是淡水鱼中放电能力最强的，输出电压300~800伏，常有人因触及电鳗放出的电而被击昏，甚至淹死。因此，电鳗有“ 水中高压线 ” 之称 。
电鳗的发电器官由许多电板组成，分布在身体两侧的肌肉内，尾部为正极，头部为负极，整个身体相当于一个大电池。电鳗放电主要是为了自身的生存需要，是捕获其他动物的一种手段。它能够轻而易举地把比它小的动物击死，有时还会击毙比它大的动物。正在河里涉水的马或牛也会被电鳗击昏。
电鳗释放电流一段时间后，由于电能耗尽而无法再放电，必须经过休息和补充丰富的营养后才能再放电。因此，南美洲的土著居民便利用这个特点捕捉它们。
静电的电压
冬天，人们脱毛衣时，有时会出现火花，并可听到“噼噼啪啪”的声音。这是由于毛衣与皮肤摩擦产生了电。这种电荷不流动，因此称之为“静电”。人体静电的电压最高可达 2万伏左右。在冬天干燥的空气里，人只要一走动，空气与衣服之间的摩擦就使人体储存了静电。因此，当手触及门上的金属把手等导体时，人体就会放电，感觉被麻了一下。但空气潮湿时，就没有这种感觉，因为摩擦产生的电被“漏”掉了。人体的静电电压虽然很高，但由于电流非常小，所以没有危险。
一、电 压
1、电压是形成电流的原因。
（推动电荷定向移动）
电源是提供电压的装置。
2、电压符号：
U
3、国际主单位：
伏特，简称伏（V）
其他单位:
千伏(kV)、毫伏(mV)、微伏(μV)
1千伏 ＝ 1000 伏 1 伏 ＝ 1000 毫伏 1毫伏 ＝ 1000 微伏
4、一些常见的电压值（伏）
一节干电池电压：1.5伏；家庭电路的电压：220伏；对人体安全的电压：不高于36伏。
小结：
二、电压的测量
1、测量电压的仪表：
电压表
2、电压表的符号：
3、电压表的构造：
三个接线柱、两个量程
4、电压表的使用规范：
③不要超过量程。
三、电 池
① 电池的组成
② 干电池的原理
③ 水果电池
④ 新型电池 — 燃料电池、锂离子电池
①并联连接；
②电流“＋”进，“－”出；
