4.3 光的折射两课时的导学案

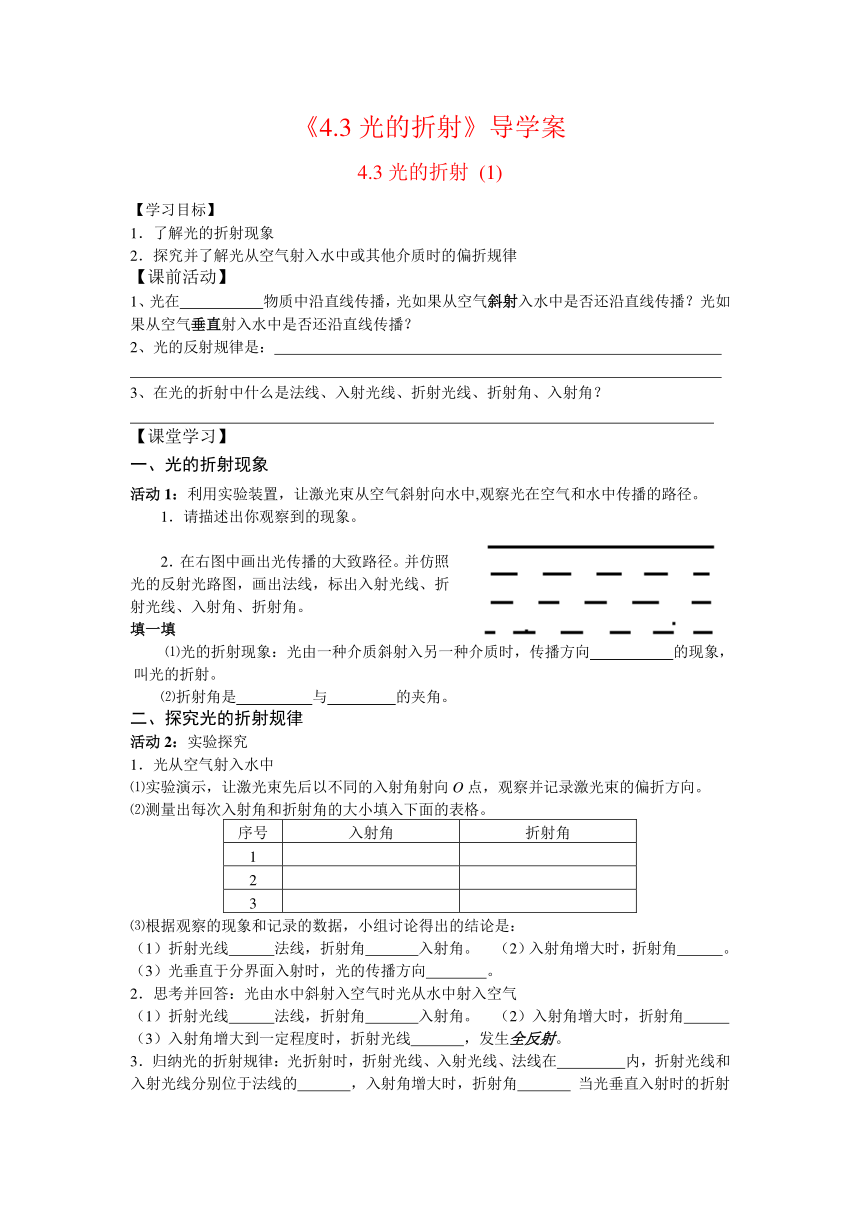

《4.3光的折射》导学案
4.3光的折射 (1)
【学习目标】
1．了解光的折射现象
2．探究并了解光从空气射入水中或其他介质时的偏折规律
【课前活动】
1、光在 物质中沿直线传播，光如果从空气斜射入水中是否还沿直线传播？光如果从空气垂直射入水中是否还沿直线传播？
2、光的反射规律是：
3、在光的折射中什么是法线、入射光线、折射光线、折射角、入射角？
【课堂学习】
一、光的折射现象
活动1：利用实验装置，让激光束从空气斜射向水中,观察光在空气和水中传播的路径。
1．请描述出你观察到的现象。
2．在右图中画出光传播的大致路径。并仿照光的反射光路图，画出法线，标出入射光线、折射光线、入射角、折射角。
填一填
⑴光的折射现象：光由一种介质斜射入另一种介质时，传播方向 的现象，叫光的折射。
⑵折射角是 与 的夹角。
二、探究光的折射规律
活动2：实验探究
1．光从空气射入水中
⑴实验演示，让激光束先后以不同的入射角射向O点，观察并记录激光束的偏折方向。
⑵测量出每次入射角和折射角的大小填入下面的表格。
序号 入射角 折射角
1
2
3
⑶根据观察的现象和记录的数据，小组讨论得出的结论是：
（1）折射光线 法线，折射角 入射角。 （2）入射角增大时，折射角 。（3）光垂直于分界面入射时，光的传播方向 。
2．思考并回答：光由水中斜射入空气时光从水中射入空气
（1）折射光线 法线，折射角 入射角。 （2）入射角增大时，折射角 （3）入射角增大到一定程度时，折射光线 ，发生全反射。
3．归纳光的折射规律：光折射时，折射光线、入射光线、法线在 内，折射光线和入射光线分别位于法线的 ，入射角增大时，折射角 当光垂直入射时的折射角等于 【课堂反馈】
1．光的折射规律：光从空气 入水或其他介质，折射光线、入射光线与法线在 ，折射光线和入射光线 法线两侧，折射角 入射角；入射角增大，折射角 随着 ；当光线垂直射向介质表面时，传播方向不改变，此时反射角 入射角 折射角 0度（等于/大于/小于）。
2．如图是一束光在玻璃和空气的分界面上发生折射的光路图。由图可知，光线是从______
射入______中。
3．一束光从空气斜射入水中，在水面发生反射和折射现象，图10中给出了反射光线，请画出入射光线和大致的折射光线。
4．人看到水池里的月亮和鱼的像，它们的形成分别是哪一种现象（ ）
A、都是折射现象 B、前者是折射现象，后者是反射现象
C、都是反射现象 D、前者是反射现象，后者是折射现象
5、当光从空气斜射入玻璃时，如果使入射角减小，则（ ）
A、反射角减小，折射角不变 B、反射角减小，折射角减小
C、反射角不变，折射角减小 D、反射光线与折射光线间的夹角减小
6、小明仔细观察了右图后，总结出以下几条结论。其中错误的是（ ）
A、光在同一种物质中沿直线传播
B、光发生反射时．反射角等于入射角
C、光从空气射入玻璃时．入射角小于折射角
D、光从玻璃射人空气时，折射角大于入射角
7．下列折射光路正确的是 （　　　）
【学习感悟】
本节课我学到了哪些知识？
等级
日期
___________________________________________________________________
我感到困难的问题
_______________________________________________________
课后巩固
1．站在岸上的人看到有一鱼静止在水中，如果他想用激光手电筒的光束射中它，则应瞄准 （　　　）．
A.看到的鱼　　　　　　　　　　　　 B.看到鱼的下方
C.看到的鱼的上方　　　　　　　　　 D.看到的鱼的前方
2．一盏探照灯装在东面看台上，灯光朝西斜向下射到没有水的游泳池的底的中央，在将游泳池逐渐灌满水的过程中，池度的光斑将 （　　　）
A．向东移动后扑止　　　　　　　　　　 B．向西移动后静止
C．先向东移动后向西移动 D．仍在原来位置
3．观察水边风景照片，总会发现倒影部分比景物本身暗一此，这是由于（　　　）．
Ａ.入射光线被反射掉一部分 B．人射水面的光线有一部分折射入水中　　　　　　　　　　　
C. 眼睛的一种习惯感觉 D．冲洗照片质量有问题
4. 某校新建成一个喷水池，在池底的中央安装一只射灯。池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如右图所示。现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点; 如果水面升至b位置时，人看到亮斑的位置在Q点，则 ( )
A.P点在S点的上方，Q点在S点的上方
B.P点在S点的上方，Q点在S点的下方
C.P点在S点的下方，Q点在S点的上方
D.P点在S点的下方，Q点在S点的下方
5．下列现象中，属于光的折射现象的是 （ ）
A． 在太阳光照射下，地面上出现大树的影子
B．教室里的黑板“反光”
C．斜插人水中的筷子，从水面上看，水下部分向上弯折了 D． 小孔成像
6．如右图4-23所示，OA是光从水中射入空气的一条反射光线，若OA与水面夹角60 ，关于入射角α、折射光线与法线的夹角β的说法正确的是（ ）
A．α＝60 ，β＜60 　　　B．α＝60 ，β＞60
C．α＝30 ，β＜30 　　　D．α＝30 ，β＞30

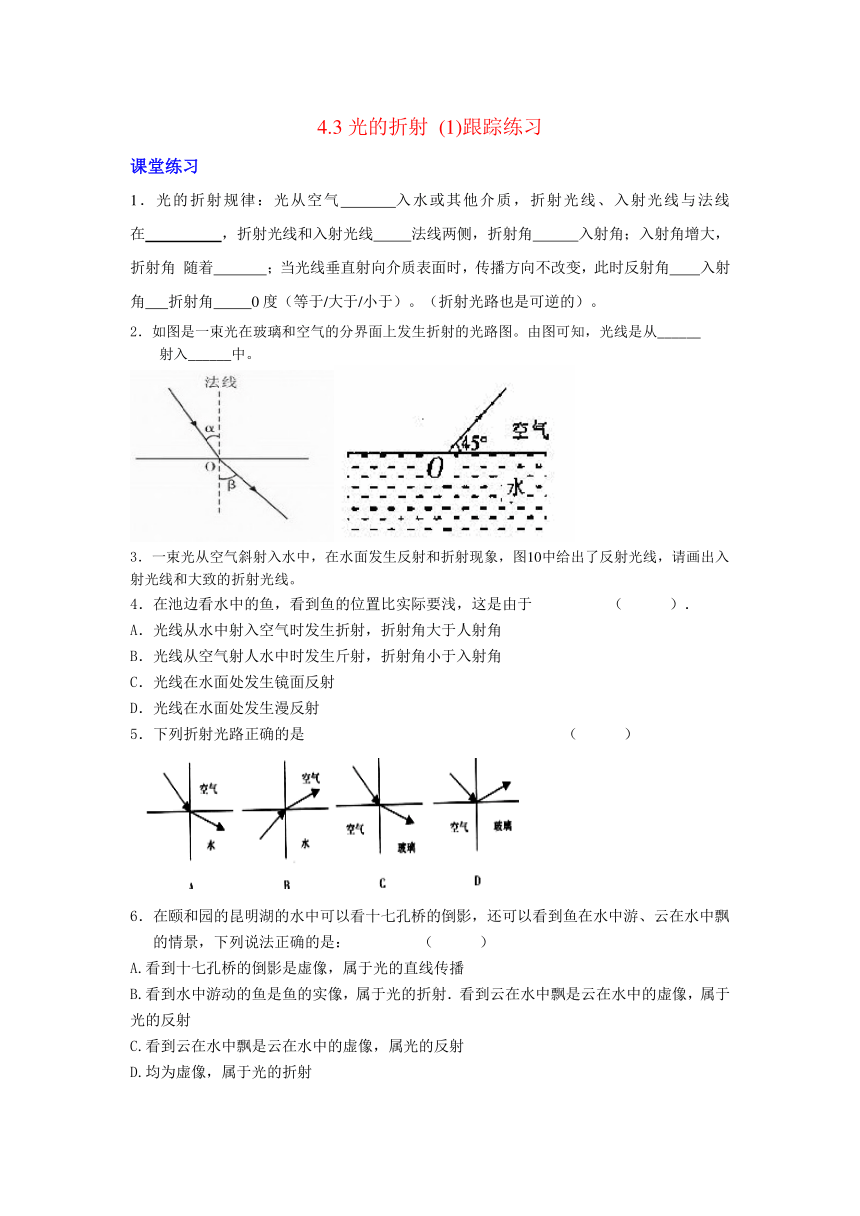

4.3光的折射 (1)跟踪练习
课堂练习
1．光的折射规律：光从空气 入水或其他介质，折射光线、入射光线与法线在 ，折射光线和入射光线 法线两侧，折射角 入射角；入射角增大，折射角 随着 ；当光线垂直射向介质表面时，传播方向不改变，此时反射角 入射角 折射角 0度（等于/大于/小于）。（折射光路也是可逆的）。
2．如图是一束光在玻璃和空气的分界面上发生折射的光路图。由图可知，光线是从______
射入______中。
3．一束光从空气斜射入水中，在水面发生反射和折射现象，图10中给出了反射光线，请画出入射光线和大致的折射光线。
4．在池边看水中的鱼，看到鱼的位置比实际要浅，这是由于 （　　　）．
A．光线从水中射入空气时发生折射，折射角大于人射角
B．光线从空气射人水中时发生斤射，折射角小于入射角
C．光线在水面处发生镜面反射
D．光线在水面处发生漫反射
5．下列折射光路正确的是 （　　　）
6．在颐和园的昆明湖的水中可以看十七孔桥的倒影，还可以看到鱼在水中游、云在水中飘的情景，下列说法正确的是： （　　　）
A.看到十七孔桥的倒影是虚像，属于光的直线传播
B.看到水中游动的鱼是鱼的实像，属于光的折射．看到云在水中飘是云在水中的虚像，属于光的反射
C.看到云在水中飘是云在水中的虚像，属光的反射
D.均为虚像，属于光的折射
课后巩固
1．站在岸上的人看到有一鱼静止在水中，如果他想用激光手电筒的光束射中它，则应瞄准 （　　　）．
A.看到的鱼　　　　　　　　　　　　 B.看到鱼的下方
C.看到的鱼的上方　　　　　　　　　 D.看到的鱼的前方
2．一盏探照灯装在东面看台上，灯光朝西斜向下射到没有水的游泳池的底的中央，在将游泳池逐渐灌满水的过程中，池度的光斑将 （　　　）
A．向东移动后扑止　　　　　　　　　　 B．向西移动后静止
C．先向东移动后向西移动 D．仍在原来位置
3．观察水边风景照片，总会发现倒影部分比景物本身暗一此，这是由于（　　　）．
Ａ.入射光线被反射掉一部分 B．人射水面的光线有一部分折射入水中　　　　　　　　　　　
C. 眼睛的一种习惯感觉 D．冲洗照片质量有问题
4. 某校新建成一个喷水池，在池底的中央安装一只射灯。池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如右图所示。现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点; 如果水面升至b位置时，人看到亮斑的位置在Q点，则 ( )
A.P点在S点的上方，Q点在S点的上方
B.P点在S点的上方，Q点在S点的下方
C.P点在S点的下方，Q点在S点的上方
D.P点在S点的下方，Q点在S点的下方
5．下列现象中，属于光的折射现象的是 （ ）
A． 在太阳光照射下，地面上出现大树的影子
B．教室里的黑板“反光”
C．斜插人水中的筷子，从水面上看，水下部分向上弯折了 D． 小孔成像
6．如右图4-23所示，OA是光从水中射入空气的一条反射光线，若OA与水面夹角60 ，关于入射角α、折射光线与法线的夹角β的说法正确的是（ ）
A．α＝60 ，β＜60 　　　B．α＝60 ，β＞60
C．α＝30 ，β＜30 　　　D．α＝30 ，β＞30
4.3 光的折射 (2)
【学习目标】
（1）能利用光的折射规律进行简单的应用。
（2）会应用有关光的折射知识解释一些生活现象.
【课前活动】
1、光的折射是指 现象。
2、折射光线与法线间的夹角叫 角。
3、光垂直入射到两种透明介质分界面上时，入射角为 ，折射角为 。光由玻璃斜射入空气中时，折射光线 法线，折射角 （大于/小于/等于）入射角。
4、站在水池边看到水底的物体是因为人眼发出的光照射到物体上的吗？若不是，那是什么原因？光路是如何的？
【课堂学习】
活动1：探究光通过玻璃砖时的折射特点
1、在图中，请根据对光折射规律的理解画出你猜想的光路图。
2、观察光通过玻璃砖时发生折射的情况，是否符合光的折射规律。
活动2：感受生活中的光的折射现象
1．阅读书86页 “生活 物理 社会”《太阳奇观》
2．解释斜插在水中的筷子看起来“弯折”的原因。
请思考讨论：
（1）．如图所示，筷子上A点的光是从 （介质）射入 （介质）而进入人眼的。 请你在图中用箭头标出光传播的方向。
（2）．光在水面处发生折射时，折射光线是靠近法线还是远离法线？
（3）．人们逆着光线看过去，感觉光线好似来自A点还是A1点？为什么？
（4）．筷子在水中的其他各点情形也是如此，所以我们看起来筷子浸在水中的部分好像向 折起了。
3．小组讨论：如右图所示,为什么池塘底的石块看起来比实际的浅？若要用竹竿去击中它,应瞄准哪一点？若要用一束光线去击中它,又应瞄准哪一点？
活动3：例题解析
（1）、如图1，光线斜射到空气和
玻璃的界面上发生了反射和折射，可以判定图中 是入射光线， 是反射光线， 是折射光线，界面的 侧是空气， 侧是玻璃。
（2）、从水面上方斜着看，由于光的 ，看到的鱼是鱼的 像，要比鱼的实际位置 一些，。
（3）、如图所示，一束激光斜射入盛水的容器中，并在容器底处形成一光斑，若打开容器底部的开关K，让水逐渐流出，则光斑的位置将（ ）
A、在原来的位置不动 B、慢慢向左移动
C、慢慢向右移动 D、慢慢向水面移动
【课堂反馈】
1.小明到湖边游玩,他站在岸上看到了：①岸上的树,②水中的鱼,③空中的小鸟,④自己在水中的倒影.则在小明看到的景物中,属于光的反射形成的是_________,属于光的折射形成的是_________(填序号)
2.如图所示,光在空气与玻璃两种物质界面处的光路图.由图可知,入射角等于_______,反射角等于_______,折射角等于_______,折射光线是在________介质中传播的.
3.古诗中有“大漠孤烟直，长河落日圆”的壮美诗句，诗人观察到的落日并非太阳的实际位置，如图所示，而是光线经过不均匀的大气时发生了　　　　　　 而成的像，太阳实际在图中　　　　　　_____________位置（选填“甲”或“乙”）
4.在下列现象中,是由于光的折射而产生的现象是 ( )
A.人在平静的清澈的湖水中看到自己的像 B.日食和月食
C.看到插入水中的直尺出现了弯折 D.小孔成像
5.如下图所示,哪个图正确的表示了光从空气射入水中的情况 ( )
6.如右图所示,一束光线斜射入容器中,并在容器底A处形成一个光斑,这时向容器中逐渐加水,则光斑的位置将 ( )
A.慢慢向右移动 B.慢慢向左移动
C.仍在原位置不动 D.慢慢向水面移动
7．站在岸上的人看到有一鱼静止在水中，如果他想用激光手电筒的光束射中它，则应瞄准 （　　　）．
A.看到的鱼　　　　　　　　　　　　 B.看到鱼的下方
C.看到的鱼的上方　　　　　　　　　 D.看到的鱼的前方
【学习感悟】
本节课我学到了哪些知识？
等级
日期
___________________________________________________________________
我感到困难的问题
_______________________________________________________
4.3光的折射 (2)跟踪练习
课堂练习
1.小明到湖边游玩,他站在岸上看到了：①岸上的树,②水中的鱼,③空中的小鸟,④自己在水中的倒影.则在小明看到的景物中,属于光的反射形成的是_________,属于光的折射形成的是_________(填序号)
2.如右图所示,光在空气与玻璃两种物质界面处的光路图.由图可知,入射角等于_______,反射角等于_______,折射角等于_______,折射光线是在________介质中传播的.
3.古诗中有“大漠孤烟直，长河落日圆”的壮美诗句，诗人观察到的落日并非太阳的实际位置，如图所示，而是光线经过不均匀的大气时发生了　　　　　　 而成的像，太阳实际在图中　　　　　　_____________位置（选填“甲”或“乙”）
4.在下列现象中,是由于光的折射而产生的现象是 ( )
A.人在平静的清澈的湖水中看到自己的像 B.日食和月食
C.看到插入水中的直尺出现了弯折 D.小孔成像
5.如下图所示,哪个图正确的表示了光从空气射入水中的情况 ( )
6.如右图所示,一束光线斜射入容器中,并在容器底A处形成一个光斑,这时向容器中逐渐加水,则光斑的位置将 ( )
A.慢慢向右移动 B.慢慢向左移动
C.仍在原位置不动 D.慢慢向水面移动
7．物理老师在实验室用某种方法在长方形玻璃缸内配制了一些白糖水。两天后，同学们来到实验室上，一位同学用激光笔从玻璃缸的外侧将光线斜向上射入白糖水，发现了一个奇特的现象：白糖水中的光路不是直线，而是一条向下弯曲的曲线，如图4-22所示。关于对这个现象的解释，同学们提出了以下猜想，其中能合理解释该现象的猜想是 （ ）
A.玻璃缸的折射作用 B.激光笔发出的光线木绝对平行
C.白糖水的密度不是均匀的，越深密度越大 D.激光笔发出的各种颜色的光发生了色散
8．如右图所示,为什么池塘底的石块看起来比实际的浅？若要用竹竿去击中它,应瞄准哪一点？若要用一束光线去击中它,又应瞄准哪一点？
课后巩固
9.光从空气中斜射到一块水平透明玻璃板上，设入射角为α，反射光线跟折射光线之间的夹角为β.则下列说法正确的是 ( )
A.β随α的减小而增大 B.β随α的增大而增大
C.当α=30°时，β在120°到150°之间 D.当α=30°时，β可能大于150°
10.下列现象中，属于光的折射的是? ( )
A.三日同辉? B.从平面镜中看见自己的像?
C.在太阳光照射下，树木出现了影子? D.平静的水面映出岸上的景物
11.一束光线从空气斜射入玻璃砖,光通过平行玻璃砖的光路,如下图所示,其中正确的是( )
12.在下图中画出光线PO过O点以后的大致的传播方向.
13.作出右图中光线垂直入射三棱镜时折射的大致光路图.
14．小明喜欢看星星，听奶奶讲＂牛郎织女＂的故事．有一天晚上，小明突然想：星星为什么老是眨呀眨呀的呢？难道它们能一会儿发光，一会儿又不发光？不可能！那又是为什么呢？为了研究这个问题，小明收集了下面这些光现象，或许可以从中找到原因．
(1)在野外围着篝火烧烤，隔着篝火会看到对面的人在晃动；(2)在哈哈镜前看到自己大变样；
(3)夏天，可以看到柏油马路上好像有一股水汽在上升，隔着水汽看到对面的东西在晃动．
问题一：你觉得小明收集的这些现象当中，有没有与星星眨眼睛问题相似的？如果有，你觉得它们的相似点在哪里？
问题二：你现在知道为什么星星会眨眼睛了吗？请你想象一下，在月球上看到的星星会眨眼睛吗？
问题三：美国的哈勃天文望远镜是科学家们花了很大的力气才送上天的．它无论是制造还是维护都非常昂贵．科学家们为什么要把天文望远镜送到天上去？这样做有什么好处？
