第十五章 电流
人教版 九年级专题练习
电流
定义：电荷的 _________形成电流.
物理意义：表示电流强弱.
电流方向的规定：把 ________定向移动的方向规定为电流的方向.
电流：通常用字母I表示，它的单位是安培，简称安，符号是 ____.其他单位：毫安(mA)、微安(μA).
单位换算：1 mA= _____A,1μA= _____A.
定向移动
正电荷
A
10-3
10-6
1、电流
复习导入

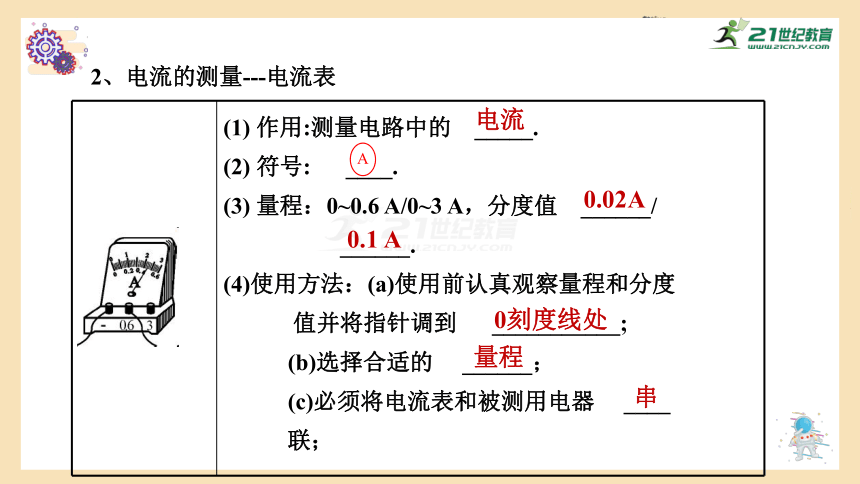

(1) 作用:测量电路中的 _____.
(2) 符号: ____.
(3) 量程：0~0.6 A/0~3 A，分度值 ______/
______.
(4)使用方法：(a)使用前认真观察量程和分度
值并将指针调到 ___________;
(b)选择合适的 ______；
(c)必须将电流表和被测用电器 ____
联；
电流
A
0.02A
0.1 A
0刻度线处
量程
串
2、电流的测量---电流表
(d)必须让电流从红色(或标有“+”号)接
线柱流进，再从黑色(或标有“-”号)接
线柱流出.
(6)注意事项：切不可将电流表直接与电源两极相连.
串、并联电路中电流的规律
串联电路：各处电流均 _____.
并联电路： _____中的电流等于________中电流之和
相等
干路
各支路
知识讲解
一、概念辨析
（一）电流
例：如图甲所示，验电器A带负电，B不带电。用带有绝缘手柄的金属棒把验电器A、B、金属球连接起来的瞬间(如图乙所示)，金属棒中(??? )
电流方向由A到B
B. 电流方向由B到A
C. 有电流但方向无法确定
D. 始终无电流
B
练习1：关于电流的形成，下列说法正确的是(　　)
A．只要导体中的电荷运动，就会形成电流
B．只有正电荷定向移动，才会形成电流
C．不论是正电荷还是负电荷，只要它们定向移动，都会形成电流
D．只有正、负电荷同时定向移动，才会形成电流
C
练习2：如图所示，在开关和小灯泡之间连着两个金属夹A和B，在金属夹之间分别接入硬币、橡皮和塑料尺；闭合开关后，能使灯泡发光的物体是________；此时在电源的外部电流的方向是从________（选填“A流向B”或 “B流向A” ）
硬币
B流向A

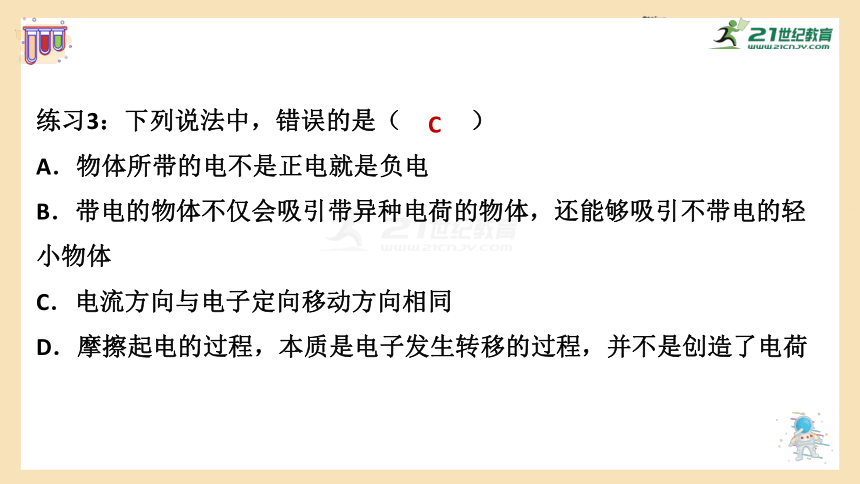

练习3：下列说法中，错误的是（ ）
A．物体所带的电不是正电就是负电
B．带电的物体不仅会吸引带异种电荷的物体，还能够吸引不带电的轻小物体
C．电流方向与电子定向移动方向相同
D．摩擦起电的过程，本质是电子发生转移的过程，并不是创造了电荷
C
例1：如图所示，电流表的读数为(　　)
A．0.46 A　　B．0.52 A
C．2.46 A D．2.6 A
B
（二）电流表
例2：关于电流表的使用，下列说法中不正确的是(　　)
A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零
B．电流表要并联在被测电路中
C．当电路中的电流不能估计时，要用试触的方法来选定合适的量程
D．绝不允许不经过用电器把电流表接线柱接到电源的两极上
B

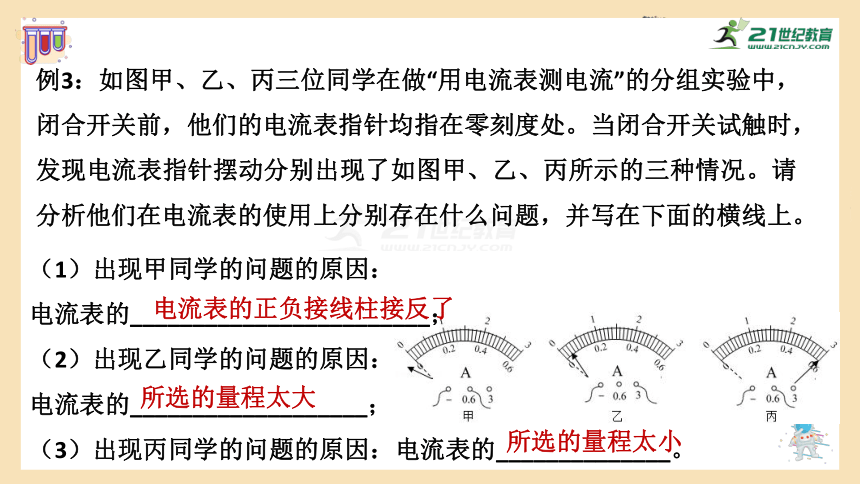

例3：如图甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
（1）出现甲同学的问题的原因：
电流表的________________________；
（2）出现乙同学的问题的原因：
电流表的___________________；
（3）出现丙同学的问题的原因：电流表的______________。
电流表的正负接线柱接反了
所选的量程太大
所选的量程太小
练习：(益阳中考)如图所示，能直接测量通过灯L2电流的电路是(　　)
C
例1：在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（ ）
A、L1的电流大于L2的电流
B、L1的电流等于L2的电流
C、L1的电流小于L2的电流
D、无法比较L1、L2的电流大小．
C
（三）串、并联电路中电流的规律
例2：同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（ ）
A． IA＞IB
B． IA＜IB
C． IA=IB
D．无法确定
D
练习：(2020广元)如果所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　　）
I1=I2=I3
B. I1>I2=I3
C. I1>I3>I2
D. I1>I2>I3
?
C
二、计算题
例1：如图所示的电路中，已知S闭合后，通过两灯L1、L2的电流分别为0.6A和0.4A，则下列说法中正确的是（ ）
A．A1的示数为0.6A，A2的示数为0.4A
B．A1的示数为0.6A，A2的示数为1A
C．A1的示数为1A，A2的示数为0.4A
D．A1、A2示数都是1A
C
练习1：如图所示，电流表的示数分别为1.2A，0.8A和0.3A，那么通过L1的电流为___________A，L2的电流为___________A，L3的电流为___________A。
I1
I2
I3
I1=1.2A－0.8A=0.4A
I2=0.8A－0.3A=0.5A
I3=0.3A
0.4A
0.5A
0.3A
练习2：(成都中考)如图甲所示，当开关S闭合后，电流表测量的是通过______(选填“电源”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的示数为________ A.
L2
0.28
练习3：在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（ ）
A． 1.2A，0.22A B． 0.98A，0.22A
C． 0.96A，0.24A D． 0.24A，1.2A
C
练习4：如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是 （ ）
A.0.8A　　　　 B.0.16A　　　　
C.0.52A　　　　D.1.28A
D
三、实验题
例1：（2020青岛）.“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（　 　）
A. 用导线连接c、e，电流表只能测量通过灯泡L1的电流
B. 用导线连接d、e，电流表只能测量通过灯泡L2的电流
C. 用两根导线分别连接a、d和c、e，
电流表只能测量通过灯泡L1的电流
D. 用两根导线分别连接b、d和c、e，电流
表只能测量通过灯泡L2的电流
AC
练习1：如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A．B．C三处的电流分别为IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是（ ）
A．整理器材，结束实验　　　
B．换用不同规格的小灯泡，再测出几组电流值　　　
C．分析数据，得出结论　　　
D．换用电流表的另一量程，再测出一组电流值
B
练习2：在探究并联电路中电流的规律，
（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是 ________的。 检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中。
某同学分析数据后得出结论：并联电路中各支路电流相等。
（2）晓丹得出错误的实验结论，主要原因是________________________________。
（3）请你对接下来的实验提出改进措施 _______________________________________________
{5C22544A-7EE6-4342-B048-85BDC9FD1C3A}Ib/A
Ic/A
Ia/A
0.18
0.18
0.36
断开
小灯泡的规格相同
换用不同规格的小灯泡进行多次实验
四、根据电路图连接实物图
练习1：根据图所示的电路图，用笔画线代替导线，连接实物电路。
练习2：请你根据电路图连接实物图．
例：（2020天水）请根据如图所示的实物图，画出对应的电路图。
五、根据实物图画出相应的电路图
练习1：根据下面的实物图画出与之对应的电路图．
练习2：如图所示为一实物电路，请在方框内画出对应的电路图．
课堂练习
1、如图所示，当开关K闭合后，电流表（ ）
A.A1表损坏
B.A2表损坏
C.A1和A2表都损坏
D.A1和A2表都不损坏
B
2、使用电流表时，若将“+”“-”接线柱接反了，产生的后果是（ ）
A.用电器被烧坏
B.电源被烧坏
C.指针反偏
D.不影响使用，仍可正常读数
C
3、小明要测量L1中电流大小，下列电路图中正确的是(　　)
A
4、如图所示的电路中，闭合开关时，下列说法正确的是（　　）
A．两个灯泡串联
B．开关只能控制灯L1
C．电流表测的是灯泡L1的电流
D．电流方向从电流表到开关
C
5、某同学利用图示电路研究并联电路电流的规律。闭合开关s再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是 （ ）
A．小灯泡发生短路
B．小灯泡发生短路
C．电流表使用的量程小了
D．电流表的接线柱接反了
C
6、如图所示的电路中，下列说法中正确的是（ ）
A．电灯L1、L2是串联
B．电流表测L1的电流
C．电流表测L2的电流
D．开关只控制L2
B
7、如图甲所示，闭合开关后，两电流表的指针均偏转，且电表读数如图乙所示，则通过电阻R1、R2的电流分别是________和________．
0.3
1.2
板书设计
电 流
形成
方向
单位
测量
电流表
使用方法
串、并联电路电流的规律
作业布置
1、如图所示的电路中，闭合开关s1、s2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（　　）
A．开关s1闭合，s2断开，电源外部
电流流向为a→b→c→d
B．开关s1、s2都闭合，灯泡L1和L2并联
C．开关s1、s2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
D．闭合s1、s2中任意一个开关，都会有灯泡发光
B
2、如右图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是 （ ）
A．电流表的缘故
B．灯泡L1和L2的电阻不同
C．导线有电阻
D．灯泡L1和L2在电路中的位置
A
