人教版九年级上学期17.4欧姆定律在串、并联电路中的应用同步练习（含答案及解析）

中小学教育资源及组卷应用平台

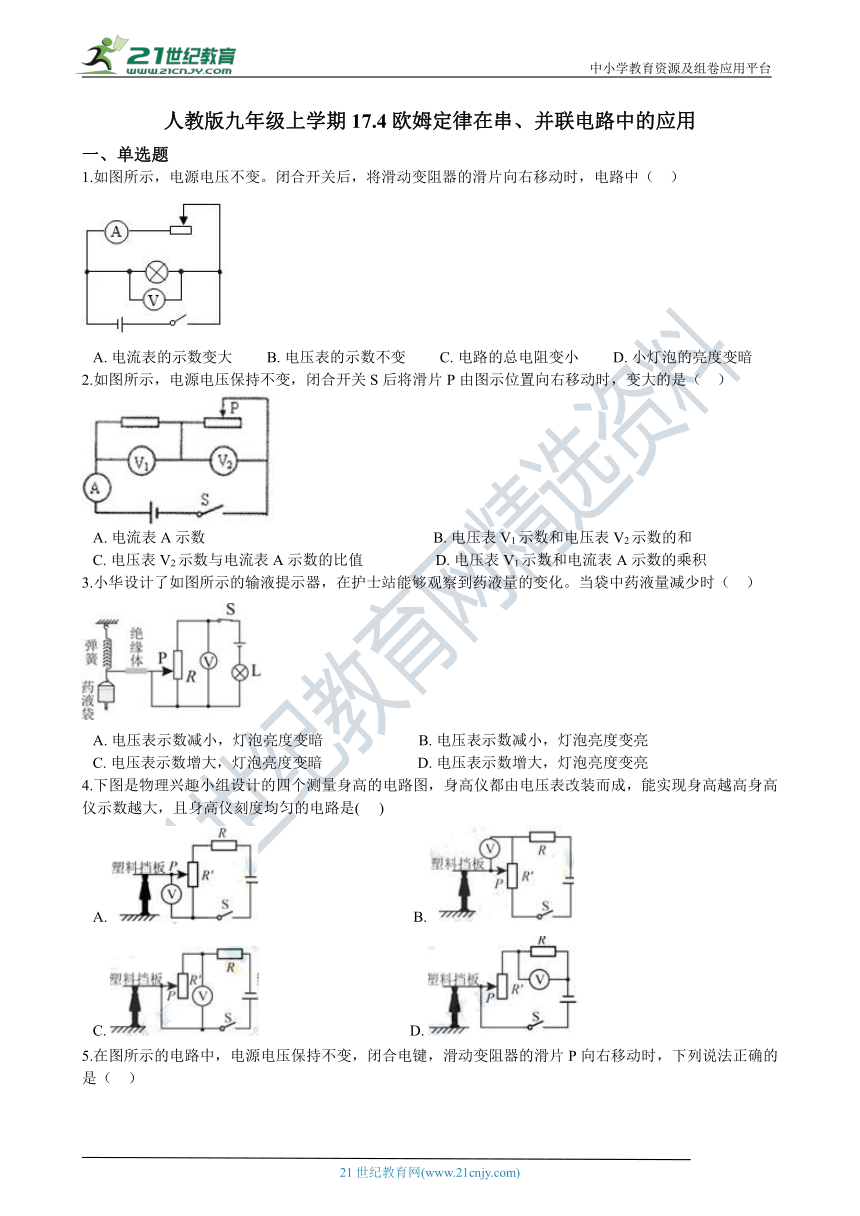

人教版九年级上学期17.4欧姆定律在串、并联电路中的应用
一、单选题
1.如图所示，电源电压不变。闭合开关后，将滑动变阻器的滑片向右移动时，电路中（?? ）
A.?电流表的示_??°????¤§??????_??????B.?电压表的示数不变?????????C.?电路的总电阻变小?????????D.?小灯泡的亮度变暗
2.如图所示，电源电压保持不变，闭合开关S后将滑片P由图示位置向右移动时，变大的是（?? ）
A.?电流表A示数?????????????????????????????????????????????????????? B.?电压表V1示数和电压表V2示数的和
C.?电压表V2示数与电流表A示数的比值???????????????????D.?电压表V1示数和电流表A示数的乘积
3.小华设计了如图所示的输液提示器，在护士站能够观察到药液量的变化。当袋中药液量减少时（?? ）
A.?电压表示数减小，灯泡亮度变暗?????????????????????????B.?电压表示数减小，灯泡亮度变亮
C.?电压表示数增大，灯泡亮度变暗?????????????????????????D.?电压表示数增大，灯泡亮度变亮
4.下图是物_??????è???°????è??_计的四个测量身高的电路图，身高仪都由电压表改装而成，能实现身高越高身高仪示数越大，且身高仪刻度均匀的电路是(??? ) 21世纪教育网版权所有
A.??????????????????????????????????????????B.?
C.?????????????????????????????????????????D.?www-2-1-cnjy-com
5.在图所示的电路中，电源电压保持不变，闭合电键，滑动变阻器的滑片P向右移动时，下列说法正确的是（?? ） 【出处：21教育名师】
A.?电流表示数变大?????????????B.?电压表示数变小?????????????C.?小灯变亮?????????????D.?电路消耗的总功率不变

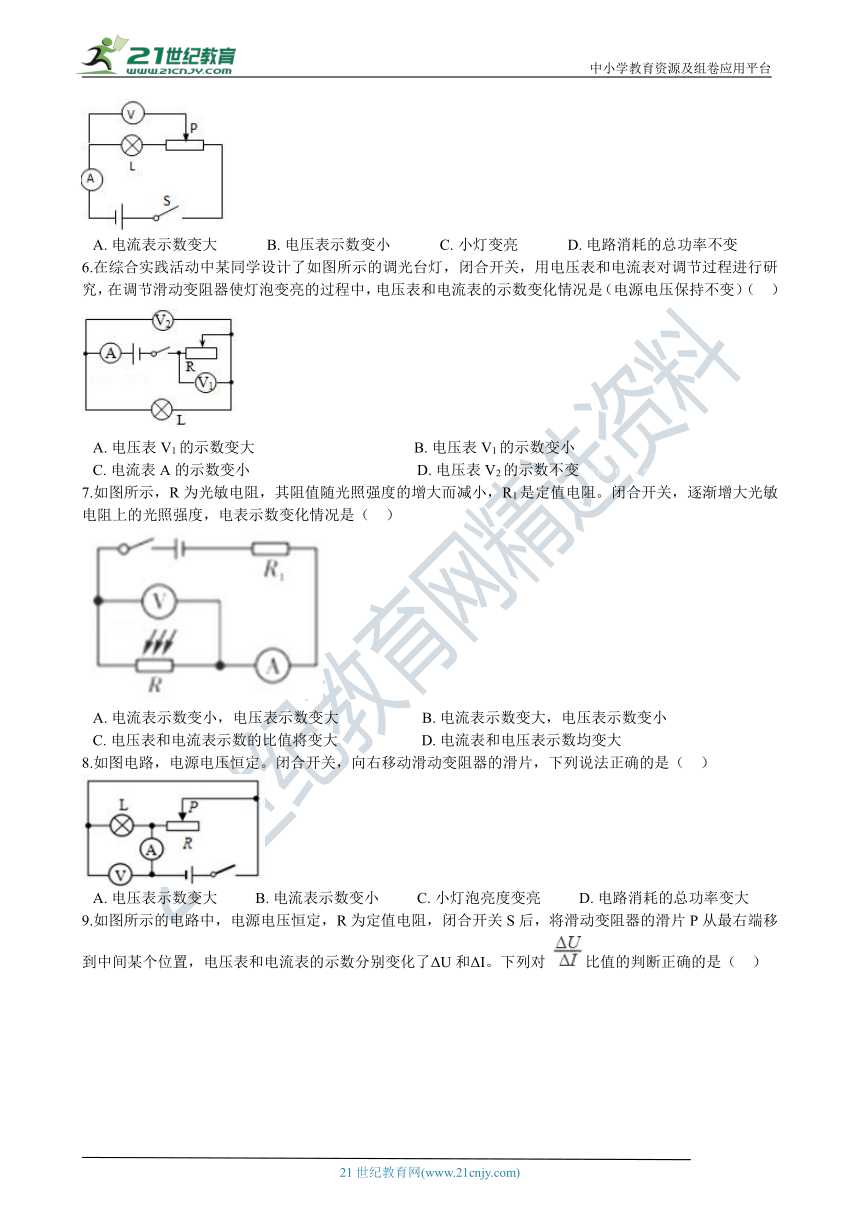

6.在综合实_è·??????¨?????????_学设计了如图所示的调光台灯，闭合开关，用电压表和电流表对调节过程进行研究，在调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）（?? ）
A.?电压表V1的示数变大??????????????????????????????????????????B.?电压表V1的示数变小
C.?电流表A的示数变小????????????????????????????????????????????D.?电压表V2的示数不变【版权所有：21教育】
7.如图所示，R为光敏电阻，其阻_???é???????§??????_的增大而减小，R1是定值电阻。闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是（?? ） 21*cnjy*com
A.?电流表示数变小，电压表示数变大??????????????????????B.?电流表示数变大，电压表示数变小
C.?电压表和电流表示数的比值将变大??????????????????????D.?电流表和电压表示数均变大
8.如图电路，电源电压恒定。闭合开关，向右移动滑动变阻器的滑片，下列说法正确的是（?? ）
A.?电压表示数变大??????????B.?电流表示数变小??????????C.?小灯泡亮度变亮??????????D.?电路消耗的总功率变大

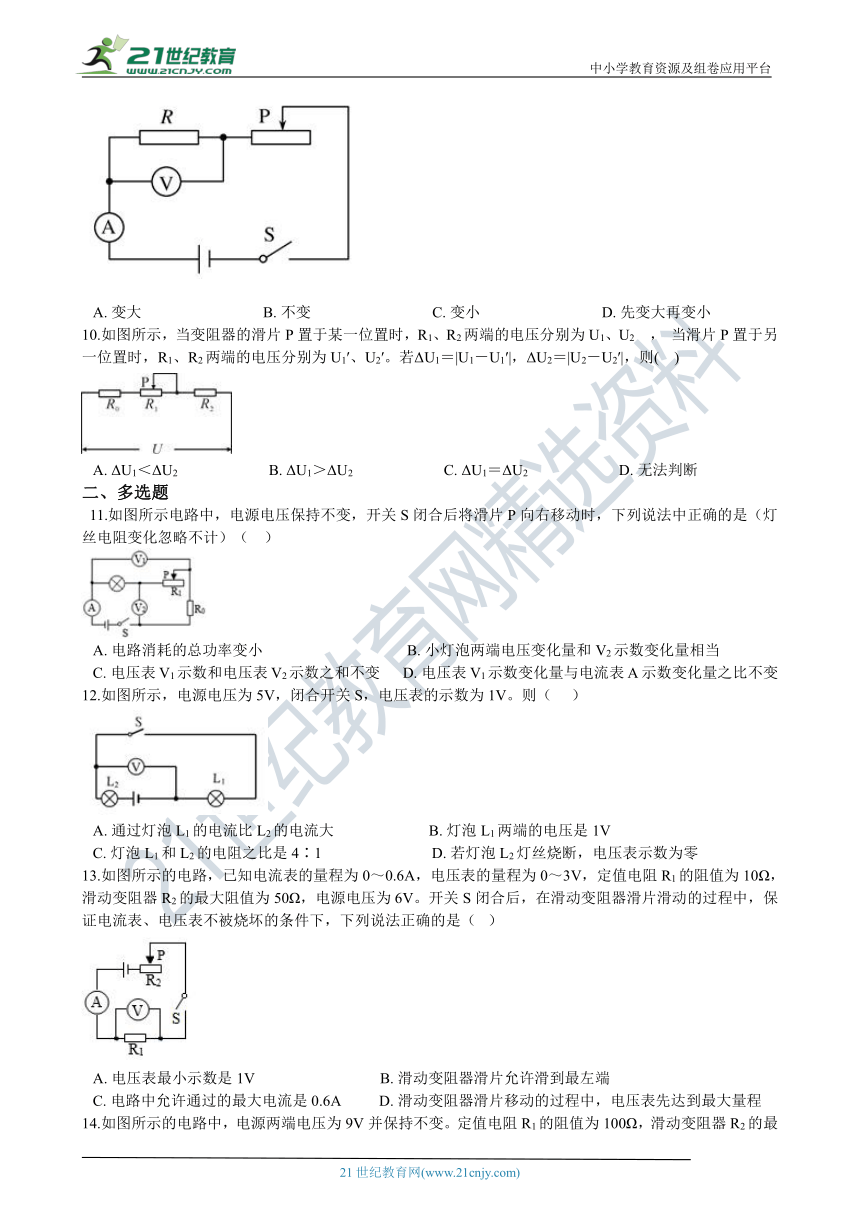

9.如图所示的电路中，电源电压恒定，R为定值电阻，闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了ΔU和ΔI。下列对 比值的判断正确的是（?? ）

A.?变大????????????????????????????????B.?不变????????????????????????????????C.?变小????????????????????????????????D.?先变大再变小
10.如图所示，当变阻器的_??????P?????????_一位置时，R1、R2两端的电压分别为U1、U2 ， 当滑片P置于另一位置时，R1、R2两端的电压分别为U1′、U2′。若ΔU1＝|U1－U1′|，ΔU2＝|U2－U2′|，则(?? )
A.?ΔU1＜ΔU2????????????????????????B.?ΔU1＞ΔU2????????????????????????C.?ΔU1＝ΔU2????????????????????????D.?无法判断
二、多选题
11.如图所示电路中，电源电压保持不变，开关S闭合后将滑片P向右移动时，下列说法中正确的是（灯丝电阻变化忽略不计）（?? ） 21*cnjy*com
A.?电路消耗的总功率变小???????????????????????????????? B.?小灯泡两端电压变化量和V2示数变化量相当
C.?电压表V1示数和电压表V2示数之和不变??????D.?电压表V1示数变化量与电流表A示数变化量之比不变
12.如图所示，电源电压为5V，闭合开关S，电压表的示数为1V。则（ ???）
A.?通过灯泡L1的电流比L2的电流大?????????????????????????B.?灯泡L1两端的电压是1V
C.?灯泡L1和L2的电阻之比是4∶1?????????????????????????????D.?若灯泡L2灯丝烧断，电压表示数为零
13.如图所示的电路，已知电流表_???é???¨????0???_0.6A，电压表的量程为0～3V，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω，电源电压为6V。开关S闭合后，在滑动变阻器滑片滑动的过程中，保证电流表、电压表不被烧坏的条件下，下列说法正确的是（? ）
A.?电压表最小示数是1V?????????????????????????????? ?B.?滑动变阻器滑片允许滑到最左端
C.?电路中允许通过的最大电流是0.6A??????????D.?滑动变阻器滑片移动的过程中，电压表先达到最大量程

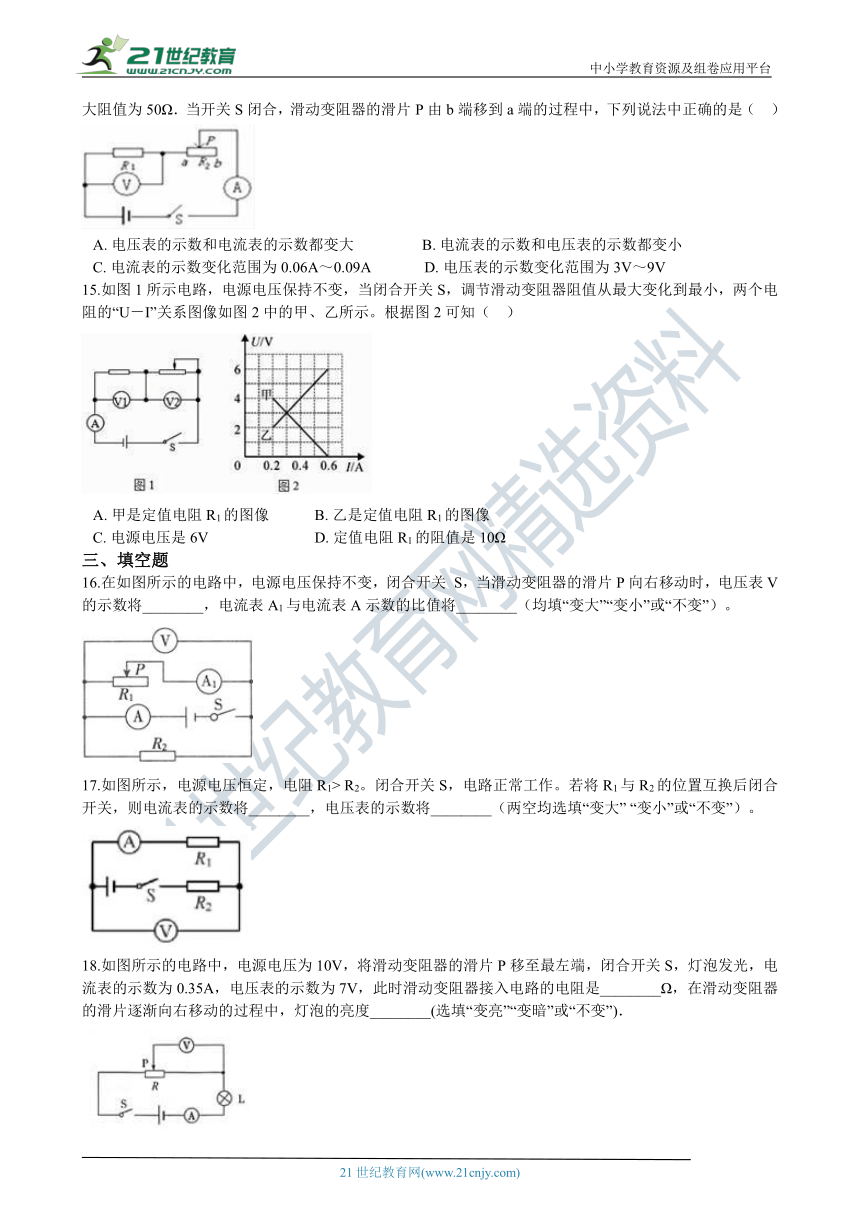

14.如图所示_??????è·??????????_源两端电压为9V并保持不变。定值电阻R1的阻值为100Ω，滑动变阻器R2的最大阻值为50Ω．当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是（?? ）
A.?电压表的示数和电流表的示数都变大??????????????????B.?电流表的示数和电压表的示数都变小
C.?电流表的示数变化范围为0.06A～0.09A??????????????D.?电压表的示数变化范围为3V～9V
15.如图1所_?¤????è·??????????_电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图2中的甲、乙所示。根据图2可知（?? ）
A.?甲是定值电阻R1的图像 B.?乙是定值电阻R1的图像
C.?电源电压是6V D.?定值电阻R1的阻值是10Ω
三、填空题
16.在如图所示的电路中，电源电_??????????????????_闭合开关 S，当滑动变阻器的滑片P向右移动时，电压表V的示数将________，电流表A1与电流表A示数的比值将________（均填“变大”“变小”或“不变”）。
17.如图所示，电源电压恒定，_???é??R1>__R2。闭合开关S，电路正常工作。若将R1与R2的位置互换后闭合开关，则电流表的示数将________，电压表的示数将________（两空均选填“变大” “变小”或“不变”）。
18.如图所示的电路中，电源电_??????10V???_将滑动变阻器的滑片P移至最左端，闭合开关S，灯泡发光，电流表的示数为0.35A，电压表的示数为7V，此时滑动变阻器接入电路的电阻是________Ω，在滑动变阻器的滑片逐渐向右移动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)．

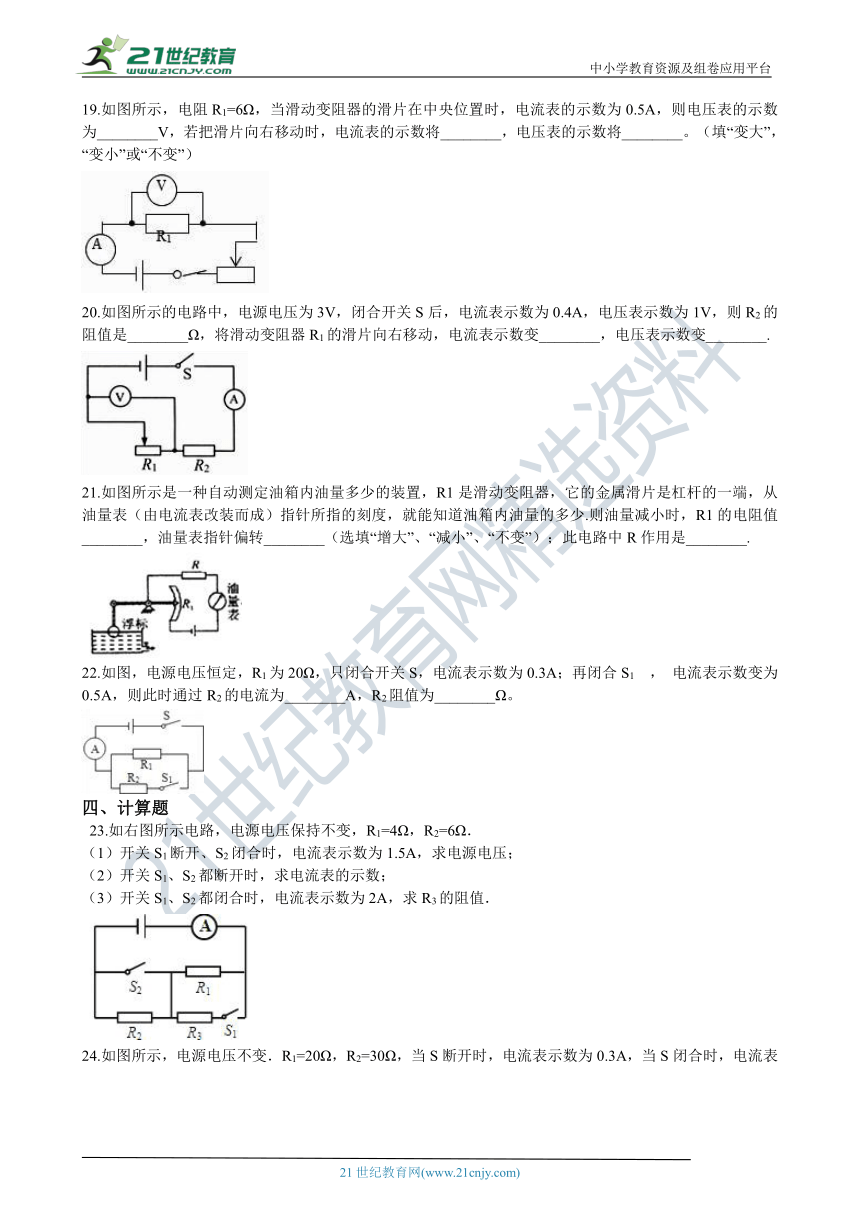

19.如图所示，电阻R1=6Ω，当滑动变阻器的滑片在中央位置时，电流表的示数为0.5A，则电压表的示数为________V，若把滑片向右移动时，电流表的示数将________，电压表的示数将________。（填“变大”，“变小”或“不变”）
21cnjy.com
20.如图所示的电路中，电源电_??????3V???é??_合开关S后，电流表示数为0.4A，电压表示数为1V，则R2的阻值是________Ω，将滑动变阻器R1的滑片向右移动，电流表示数变________，电压表示数变________.
21.如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少.则油量减小时，R1的电阻值________，油量表指针偏转________（选填“增大”、“减小”、“不变”）；此电路中R作用是________.??
22.如图，电源电压恒定_???R1???20_Ω，只闭合开关S，电流表示数为0.3A；再闭合S1 ， 电流表示数变为0.5A，则此时通过R2的电流为________A，R2阻值为________Ω。
四、计算题
23.如右图所示电路，电源电压保持不变，R1=4Ω，R2=6Ω．
（1）开关S1断开、S2闭合时，电流表示数为1.5A，求电源电压；
（2）开关S1、S2都断开时，求电流表的示数；
（3）开关S1、S2都闭合时，电流表示数为2A，求R3的阻值．
24.如图所示，电源电压不变．R1=20Ω，R2=30Ω，当S断开时，电流表示数为0.3A，当S闭合时，电流表示数为多少？
25.如图所示，将滑动变_é????¨?????????P_移至M端，闭合开关S，电流表示数为1.0A，电压表的示数为6V；滑片P移至N端，闭合开关S，电压表的示数为2V。
求：
（1）电源的电压?
（2）电阻R0的阻值?
（3）滑动变阻器的最大阻值?
26.在下图的_???è·?????????????_电压U＝15V且保持不变，R1＝4Ω，在变阻器的滑片从一端滑动到另一端的过程中，电压表示数从2V变化到6V．求：
（1）电阻R2的阻值；
（2）变阻器R’的最大阻值。
27.热敏电阻广泛应用于控_??????è·??????????_阻值会随环境温度的改变而改变。图甲中，电源电压U=6V，电流表允许通过的最大电流为0.02A，滑动变阻器R的铭牌上标有“200Ω0.3A”字样，Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，闭合开关S，求：

（1）环境温度为10℃、电路中电流为0.01A时，Rt两端的电压和变阻器接入的阻值。
（2）图甲电路可以正常工作的最高环境温度。
28.如图所示电路，电源电压为12V，R1=R3=4Ω，R2=6Ω，求：
（1）当S1 ， S2都断开时，电流表和电压表的示数各是多少？
（2）当S1 ， S2都闭合时，电流表和电压表的示数各是多少？
答案解析部分
一、单选题
1. B
解：A．图中灯泡和_?????¨???é????¨???_联；电压表测量的既是灯泡电压，也是变阻器两端电压，还是电源电压；电流表测量的是滑动变阻器所在支路的电流。将滑动变阻器的滑片向右移动时，变阻器接入电路的有效电阻变大，导致该支路电流变小，所以电流表示数减小，A不符合题意；
B．电压表测量的是电源两端电压，由于电源电压不变，所以电压表的示数不变，B符合题意；
C．变阻器接入电路中的电阻变大，小灯泡的电阻不变，所以电路的总电阻变大，C不符合题意；
D．小灯泡的电流和两端电压都没有发生变化，由公式 可知，小灯泡的实际功率没有改变，所以小灯泡的亮度不变，D不符合题意。21·世纪*教育网
故答案为：B。
【分析】滑动变阻器滑片向右移动，接入电路中的电阻变大，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
2. C
解：由图示电路可知，两电阻串联，电流表测电路电流，电压表V1测定值电阻两端电压，电压表V2测滑动变阻器两端电压；
A．滑片P由图示位置向右移动时，滑动变阻器的接入电阻变大，电路总电阻变大，通过电路电流减小，即电流表示数变小，A项不符合题意；
B．两电压表示数之和等于电源电压，电源电压不变，则两电压表示数之和不变，B项不符合题意；
C．滑片P由图示位置向右移动时_????????¨???é????¨_的接入电阻变大，电压表V2的示数与电流表A示数的比值等于滑动变阻器接入电路的阻值，滑动变阻器的接入电阻变大，则电压表V2的示数与电流表A示数的比值变大，C项符合题意；
D．滑动变阻器的接入电阻变_?¤§???????????????_原理，滑动变阻器分得电压变大，定值电阻分得电压变小，即电压表V1的示数变小，由A已知电流表示数变小，所以电压表V1示数和电流表A示数的乘积变小，D项不符合题意。
故答案为：C。
【分析】在串联电路中电阻越大，分压越大，电流减小。
3. B
解：由图可_?????????é????¨???_灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小，电路的总电阻减小，根据欧姆定律可知，电路中电流变大，灯泡亮度变亮。
故答案为：B。
【分析】串联电路中，接入电路中的电阻越大，分压越大。
4. A
解：A.根据电路_?????????????§???¨_时电路中电阻和电流都不变，当人高度变大时，电压表示数均匀变大，A符合题意；
BC.当人的身高变大时，电压表示数减小，B不符合题意；
D.当人的身高变大时，电压表示数变化，但示数变化不均匀，D不符合题意。
故答案为：A. 【来源：21cnj*y.co*m】
【分析】当电路中的电阻和电流不变时，电压表测量的范围越大，电压表示数越大。
5. D
解：_?????????_表的内阻很大，在电路中相当于断路，所以由图可知，灯泡始终与滑动变阻器的最大电阻串联，电流表测量电路中的电流，电压表测量灯泡与滑片左侧部分电阻的总电压；
A、滑片P向右移动时，滑动变阻器接入电路的电阻不变，电路的总电阻不变，根据I＝ 可知，电路中的电流不变，即电流表示数不变，A不符合题意；21教育网
B、滑片P向右移动时，与电压表并联部分的电阻变大，根据U＝IR可知，电压表示数变大，B不符合题意；
C、由于电路中电流不变，则根据P＝I2R可知，灯泡的实际功率不变，则灯泡的亮度不变，C不符合题意；
D、电源电压不变，电路中电流不变，根据公式P＝UI可知，总功率不变，D符合题意。
故答案为：D
【分析】当滑动变阻器的滑片上连接电压表时，不能改变电路中电流的大小，可以改变电压表测量的范围，电压表示数会改变。
6. B
解：读图可知，灯泡与滑动变阻器串联，V1测滑动变阻器两端的电压，V2测灯泡两端的电压，电流表测串联电路的电流。 【来源：21·世纪·教育·网】
由于调节滑动变阻器使灯泡变亮，则电路中电流是变大的，即电流表A示数变大；
由U＝IR可知，灯泡两端的电压变大，即V2的示数变大；
根据串联电路的电压特点可知，变阻器分得的电压变小，即V1的示数变小。
故答案为：B
【分析】灯泡的亮度变大，电功率变大，其电压和电流都变大。
7. B
解：当_?????????é????????_照增强时，电阻R减小，电流表示数变大，电压表示数减小，B符合题意。
故答案为：B.
【分析】在串联电路中，电阻减小，电路中的电流变大，减小的电阻分压减小。
8. B
解：开关闭合后，电路为：
小灯和变阻器并联，电压表测量小灯两端电压，示数等于电源电压，因为电源电压恒定，故电压表示数不变。
变阻器的滑片移动时，因为并联电路各支路之间互不影响，故小灯的亮度、通过小灯的电流不会变化。
当变阻器的滑_??????????§???¨???_，其连入电路的电阻增大，又因为电源电压不变，故变阻器所在支路的电流减小。小灯所在支路电流不变，所以干路中的电流减小，即电流表示数减小。
根据 可知，电路总功率减小。A、C、D均错误，不符合题意；B符合题意。
故答案为：B。
【分析】并联电路中，各支路互不影响，改变一个支路的电阻，总电流改变，电源电压不变。
9. B
解：由电路图可知，定_??????é??R??????_动变阻器串联，电压表测R两端的电压，电流表测电路中的电流，设滑片移动前后电路中的电流分别为I1、I2 ， 则ΔI=I2?I1
由I= 可得，两次电压表的示数分别为U1=I1R，U2=I2R
则电压表示数的变化量ΔU=U2?U1= I2R ? I1R =( I2? I1)R=ΔI?R
则 =R，且R的阻值不变，所以， 不变。
故答案为：B。

【分析】在串联电路中，电压和电流的变化量的比值，等于定值电阻。
10. B
解：该电路为串联电路，因为R0、R2为定值电阻，而当滑动变阻器从一端移至另一端时，通过R0、R2的电流相等，所以定值电阻两端的电压变化为△U0＝|U0 U0′|＝△IR0 ， △U2＝|U2 U2′|＝△IR2；即△U1＞△U2；又因为串联电路两端的电压等于各部分电压之和，因此滑动变阻器两端电压变化量是定值电阻电压变化量之和，即△U1＝△U0 △U2＝△IR0 △IR2 ． 所以△U1＞△U2 ，
故答案为：B．
【分析】根据串联电路总电压等于各用电器电压之和，滑动变阻器的滑片移动影响另外电阻分压的大小。
二、多选题
11. A,B,D
解：设灯泡电阻为RL ， 由电路图可知，开关S闭合后，R0、R1、RL串联，V1测R1和RL两端电压之和，V2测R0和R1两端电压之和，A测电路电流；滑片P移动前，RL、R0、R1两端电压分别为UL、U0、U1 ， 电路电流为I1 ， 滑片P移动后，RL、R0、R1两端电压分别为 、 、 ，电路电流为I2；将滑片P向右移动时，R1接入电路电阻变大，电路总电阻变大，电源电压恒定，由欧姆定律 可知，电路电流变小。 21·cn·jy·com
A．由 可知，电源电压恒定，电路电流变小，电路总功率变小，A符合题意；
B．将滑片P向右移动时，电路电流变小，RL和R0阻值一定，由 可知，RL和R0分压变小，由串联电路分压规律可知，R1分压变大。则RL两端电压变化量
V2示数变化量
则
所以小灯泡两端电压变化量和V2示数变化量相当，B符合题意；
C．滑片P移动前，电压表V1示数和电压表V2示数之和为
滑片P移动后，电压表V1示数和电压表V2示数之和为
因为R1分压变大，所以电压表V1示数和电压表V2示数之和变大。C不符合题意；
D．根据串联电路分压规律，总电压等于各部分电压之和，所以，电压表V1示数变化量
所以
即电压表V1示数变化量与电流表A示数变化量之比不变，D符合题意。
故答案为：ABD。
【分析】在串联电路中，电阻变大，电路的总电流减小，电路的总功率变小，电压变化量和电流变化量的比值是定值电阻。2-1-c-n-j-y
12. B,D
解：AB.由图知，两灯串联在电路中，电压表测L1两端电压，即L1两端的电压是1V，B符合题意；串联电路中电流处处相等，所以通过灯泡L1的电流和L2的电流相等，A不符合题意；C.由串联电路的电压特点知，U2=U-U1=5V-1V=4V，通过两灯电流相等，由欧姆定律有： ，即： ，C不符合题意；D.由图知，若灯泡L2灯丝烧断，则整个电路断路，所以电压表示数为0，D符合题意。
故答案为：BD
【分析】结合电路图，_???????????????è??_接方式及电表的测量对象，由串联电路的电流特点可知两灯电流关系；由串联电路电压特点和欧姆定律可得两灯电阻关系；串联电路中，一处断路则整个电路断路，由此根据电路图分析电压表示数情况.
13. A,D
解：由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R1两端的电压，电流表测电路中的电流；
A．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，因串联电路中总电压等于各分电压之和，所以电路中的最小电流： ，
电压表的最小示数： ，
则A符合题意；
B．当滑动变阻器的滑片位于_????·?????????????_入电路中的电阻为0，电路为R1的简单电路，电压表测电源的电压，因电源的电压6V大于电压表的量程3V，所以滑动变阻器的滑片不能移到最左端，则B不符合题意；
CD．当电压表的示数为3V时，电路中的电流： ，
所以电路中允许通过的最大电流是0.3A，且两电表中电压表先达到最大量程，则C不符合题意、D符合题意。
故答案为：AD
【分析】由电路图可知_????????????é??R_1与滑动变阻器R2串联，电压表测R1两端的电压，电流表测电路中的电流；(1)当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，根据电阻的串联和欧姆定律求出电路中的最小电流，根据欧姆定律求出电压表的最小示数；(2)当滑动变阻器的滑片位于最左端时，接入电路中的电阻为0，电路为R1的简单电路，电压表测电源的电压，比较电源的电压和电压表的量程确定滑片是否可以移到最左端；(3)根据欧姆定律求出电压表的示数为3V时电路中的电流，然后确定电路中的最大电流和那个电表先达到最大量程。
14. A,C
解：由电路图可知,电阻R1和滑动变阻器R2串联,电压表测R1两端的电压，电流表测电路中电流。(1)当滑片由b端移到a端的过程中，滑动变阻器的阻值变小，电路中的总电阻变小；由I＝ 可知，电路中的电流变大，即电流表示数变大，由U＝IR可知,R1两端电压变大，即电压表示数变大，A不符合题意，B符合题意；(2)当滑片在b端时,R1、R2的最大阻值串联，电路中的电流最小，电压表的示数最小，因串联电路中总电阻等于各分电阻之和，所以，电路中的最小电流：I＝ ＝0.06A，
电压表的最小示数：U1＝IR1＝0.06A×100Ω＝6V；当滑片在a端时,电路中只有R1 ， 电路中的电流最大，电压表的示数最大，此时电路中的最大电流：I＝ ＝0.09A，R1两端电压为电源电压，电压表示数为6V，故滑片由b端移到a端的过程中，电流表的示数变化范围是0.06A?0.09A，C符合题意；电压表的示数变化范围是6V?9V，D不符合题意。
故答案为：AC.
【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据滑动变阻器的移动可知电路中总电阻的变化，根据欧姆定律I＝ 求出电路中电流的变化和电压表的示数变化；根据欧姆定律和串联电路的特点分别求出当滑片在a端、b端时，电流表和电压表的示数，进而得出两表示数的变化范围.
15.B,C,D
解：由图示_????????????è°?è??_滑动变阻器阻值从最大变化到最小，总电阻由大变小，电流由小变大，所以定值电阻两端的电压是变大的，变阻器两端的电压是变小的，所以乙应是定值电阻R1的图象，A不符合题意，B符合题意；当变阻的电压为零时，定值电阻两端的电压等于电源电压为6V，此时电路中的电流为0．6A，可知定值电阻R1的阻值为10Ω，CD符合题意；
故答案为：BCD。
【分析】当滑动变阻器和电阻_???è????¨???è·????_时，滑动变阻器的电阻减小时，电路中的电流增大，定值电阻处的分压变大，再利用电压和对应的电流的比值计算电阻的大小.
三、填空题
16. 不变；变小
解：由电路图可知，闭合开关S，滑动变阻器R1与电阻R2并联，电流表A1测量通过滑动变阻器R1的电流，电流表A测量电路总电流，电压表测电源的电压；因电源的电压保持不变，所以电压表的示数不变；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R2的电流I2不变，当滑动变阻器的滑片P向右移动时，接入电路的电阻变大，根据I= 可知，通过滑动变阻器的电流I1变小，因并联电路中干路电流等于各支路电流之和，所以，电流表A1与电流表A示数的比值 变小。
【分析】滑动变阻器滑片向右端移动，接入电路中的电阻变大，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
17. 不变；变小
解：两电阻是_???è????¨???è·????_的，在没有调换位置之前电压表测量的是电阻R1两端的电压，电流表测的是串联电路中的电流，因为电阻R1> R2 ， 根据串联电路中电压的特点，R1两端的电压大于R2两端的电压；当调换两个电阻的位置之后，电压表测的是电阻R2两端的电压，R2两端的电压小于R1两端的电压，所以电压表示数要变小，因为两个电阻还是串联，那么电路中的电流是不变的，所以电流表的示数是不变的。
【分析】电压表是测量电压的仪表，应并联在电路中，电压表与哪个用电器并联，就测量哪个用电器两端的电压，结合并联电路电压规律求解即可。
18. 20；不变
解：根据电路图，电阻和灯泡串联，电压表测量电阻的分压，根据电阻的电压和电流计算电阻为， 滑片移动没有改变电阻的大小，电路中的电流不变，灯泡亮度不变。
故答案为：20；不变。
【分析】根据电压和电流的比值计算电阻，当电路中的电阻不变，电路不变。
19.3；变小；变小
解：电压表的示数为： ；
把滑片向右移动时，接入电阻变大，电路总电阻变大，根据 可知，电流会变小，即电流表示数变小；而R1电阻不变，电流变小，根据 可知，电压变小，即电压表示数变小。
故答案为：3；变小；变小.
【分析】根据电流和电阻计算电压，当电路中的电阻变大时电流变小，电阻处的分压减小.
20.5；大；小
解：由电路图可知，R1、R2串联，电压表测R1两端的电压，电流表测串联电路的电流，所以 。
将滑动变阻器R1的滑片向右移动，R1的阻值变小，电路的总电阻变小，由 可知，电流表示数变大。R2为定值电阻，其两端电压变大，根据串联电路的电压等于串联各部分电压之和，电源电压一定，R1两端电压变小，即电压表示数变小。
故答案为：5；大；小.
【分析】利用电压和电流的比值计算电阻，根据电阻的变化，分析电压和电流的变化.
21.变大；减小；保护电路
解：由图可知，电阻R与R1串联，油量表由电流表改装而成，所以串联在电路中。当油量减小时，浮标下移，在杠杆的作用下，滑片向上移动，R1连入电路的电阻变大，R1的电阻值变大；根据 ，电路中电流变小，油量表指针偏移减小；
当油量最多时，滑片在R1的最下端，变阻器连入电路的阻值最小，电路中电流最大，为不超过电流表量程，应在电路中串联一个电阻，所以电路中R作用是保护电路。
故答案为：变大；减小；保护电路.
【分析】通过滑片移动分析电阻的变化，当电阻变大，电流减小.
22.0.2；30
解：从图可知，只闭合开关S时，电路中只有R1 ， 则电源电压：
.
再闭合S1时，电阻R1和R2并联，由并联电路的特点得：
通过R2的电流： .
R2阻值： .
故答案为：0.2；30.
【分析】（1）只闭_?????????S??????_电路中只有R1连入电路中，电流表测电路中的电流，根据欧姆定律可计算出电源的电压；
（2）闭合开关S、S1时，两电阻并联，电流表测干路电流，根据并联电路电压特点可知通过R1的电流不变，根据并联电路的电流特点计算出此时通过R2的电流，根据并联电路的电压特点和欧姆定律计算R2的阻值．
四、计算题
23. 解：（1）电源电压为U=IR1=1.5A×4Ω=6V；（2）开关S1、S2都断开时，R1、R2串联，电路中的电流为I==0.6A，即电流表的示数为0.6A；（3）开关S1、S2都闭合时，R2被短路，电路为R1、R3并联，因R1两端的电压不变，所以通过R1的电流为I1=1.5A，通过R3的电流为I3=2A﹣1.5A=0.5A，R3的阻值为R3=?=12Ω．答：电源电压为6V；电流表的示数为0.6A；R3的阻值为12Ω．
（1）由电路图可知，开关S1断开、S2闭合时，电路为R1的简单电路，根据欧姆定律求出电源的电压；
（2）开关S1、S2都断开时，R1、R2串联，根据电阻的串联特点求出总电阻，根据欧姆定律求出电路中的电流；2·1·c·n·j·y
（3）开关S1、S2都闭合时，R2被短路，电路为R1、R3并联，根据并联电路的电流特点求出通过R3的电流，再根据欧姆定律求出R3的阻值．
24.解：当开关断开时，电路是R1的简单电路，电源的电压为：
U=U2=U1=I1R1=0.3A×20Ω=6V；
当开关S闭合时，两电阻并联，
通过R2的电流为：
I2= = =0.2A；
干路电流：I=I1+I2=0.3A+0.2A=0.5A，即电流表的示数为0.5A．
答：当S闭合时电流表的示数为0.5A．
【分析】_??????????????????_，电路是R1的简单电路，根据欧姆定律求出电源的电压；当开关S闭合时，电流表测干路电流，两电阻并联，根据欧姆定律求出通过R2的电流，最后根据并联电路电流特点求出跟路电流的大小，即为电流表的示数．
25. （1）解：当滑片P至M端，电路只有R0 ， 则电源电压U=6V。
（2）解：由I0=-U／R0得R0=U／I0=6V／1A=6
（3）解：当滑片P至N端，电阻R0与R组成串联电路，此时R阻值最大。
由I0’=U’／R0=2V／6 =1／3A
所以R最大阻值R=UR／I0’=6V -2V／0.3A=12
【分析】（1）先分析电_è·????_?????????_P至M端，电路只有R0 ， 则电源电压为电压表的示数；
（2）由欧姆定律可求出 R0 ；
（3） 当滑片P至N端，电阻R0与R组成串联电路，此时R阻值最大 ，根据欧姆定律即可解出.
26. （1）解：由图_???????????????è?¨_测R1两端的电压，当滑片P在左端时，滑动变阻器连入的电阻为0，电路中电流最大，R1两端的电压最大，即为6V时；此时R1和R2串联，
∵U＝U1+U2 ，
∴U2＝U﹣U1＝15V﹣6V＝9V，
I1＝ ＝ ＝1.5A，
∴I2＝I1 ，
∴R2＝ ＝ ＝6Ω
答：电阻R2的阻值为6Ω
（2）解：当滑片P在右端时，三电阻串联，滑动变阻器的电阻R’全连入，电路中电流最小，R1两端的电压最小，
∵电压表的示数为2V，即U1′＝2V，
∴I1′＝ ＝ ＝0.5A，
R总′＝ ＝ ＝30Ω，
∴R′＝R总′﹣R1﹣R2＝30Ω﹣4Ω﹣6Ω＝20Ω
答：变阻器R’的最大阻值为20Ω
【分析】（1）结合电_è·????????????????_据的连接方式及电表的测量对象，当滑片P在左端时，滑动变阻器连入的电阻为0，电路中电流最大，R1两端的电压最大；当滑片P在右端时，滑动变阻器的电阻全连入，电路中电流最小，R1两端的电压最小；由根据欧姆定律和串联电路的电流关系可得R2的阻值.
（2）由串联电路的电阻关系及欧姆定律可求滑动变阻器的最大阻值.www.21-cn-jy.com
27. （1）解：环境温度为10℃时，由图乙可知热敏电阻Rt=500Ω，
已知：电流I=0.01A，由I= 可知：
Rt两端电压：U1=IR1=0.01A×500Ω=5V。
滑动变阻器接入电路的阻值：R滑= = = =100Ω
答：环境温度为10℃、电路中电流为0.01A时Rt两端的电压为5V，滑动变阻器接入电路的阻值为：100Ω
（2）解：电流表允许通过的最大电流：I最大=0.02A，电源电压U=6V，
由I= 可知，电路中的最小电阻为：R总最小= = =300Ω，
滑动变阻器的最大阻值：R滑最大=200Ω，
热敏电阻的最小阻值：R1最小=R总-R滑最大=300Ω-200Ω=100Ω，
热敏电阻的阻值为100Ω时，由图乙可知其工作的最高环境温度50℃
答：图甲电路可以正常工作的最高环境温度为50℃
【分析】（1）结合R t-t图像，读出当环境温度为10℃时R t的阻值大小，利用欧姆定律 I=? 可求出R t两端的电压，然后应用串联电路特点与欧姆定律求出滑动变阻器接入电路的阻值.
（2）电流表允许通过的电流最大时，电路中的电阻最小，随着温度的升高热敏电阻Rt逐渐减小，当滑动变阻器达到最大阻值时，热敏电阻达到最小阻值，此时热敏电阻正常工作的环境温度达到最高值.
28. _???1?????±é?????_可知，当S1、S2都断开时，R2与R3串联，电压表测R3两端的电压，电流表测电路中的电流，因为串联电路中总电阻等于各分电阻之和，根据欧姆定律可得，电流表的示数：I= U/（R2+R3 ）= 12V/（6Ω+4Ω）=1.2A，电压表的示数：U3=IR3=1.2A×4Ω=4.8V；21教育名师原创作品
（2）当S_1???S2é??é??_合时，R1与R2并联，电压表被短路即示数为0，电流表测干路电流，因为并联电路中各支路两端的电压相等，所以通过两电阻的电流分别为：I1= U/R1 = 12V/4Ω=3A，I2= U/R2 =12V/6Ω=2A，由于并联电路中干路电流等于各支路电流之和，故电流表的示数：I′=I1+I2=3A+2A=5A.
【分_?????????1??????_S1、S2都断开时，R2与R3串联，电压表测R3两端的电压，电流表测电路中的电流，根据电阻的串联特点和欧姆定律求出电路中的电流，再根据欧姆定律求出R3两端的电压；
（2）当S1、S2都闭合时，R_1???R2???è??_，电压表被短路，电流表测干路电流，根据并联电路的电压特点和欧姆定律求出各支路的电流，利用并联电路的电流特点求出干路电流．
