人教版九年级物理全14.1热机教学课件(共23张PPT)

(共23张PPT)
热
机
第十四章
第１节
1.知道热机的概念，初步了解热机的工作原理。
2.了解汽油机的构造和工作过程。
3.了解柴油机的构造和工作过程。
学习目标

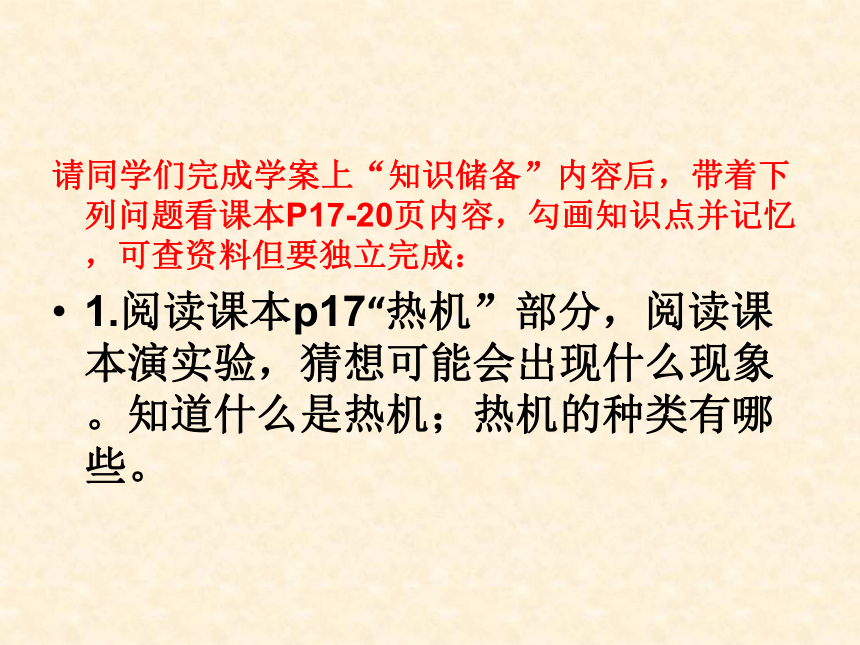

请同学们完成学案上“知识储备”内容后，带着下列问题看课本P17-20页内容，勾画知识点并记忆，可查资料但要独立完成：
1.阅读课本p17“热机”部分，阅读课本演实验，猜想可能会出现什么现象。知道什么是热机；热机的种类有哪些。
2.阅读课本p18“汽油机”部分，知道汽油机的构造；知道并区分内燃机工作的四个冲程；了解内燃机工作过程中的能量转化。
3.阅读课本p19“柴油机”部分，了解柴油机的工作循环，知道柴油机与汽油机的异同点。
　　热蒸汽为我们提供了强大的推力，把人们从繁重的体力劳作中解放出来。
蒸汽机带来一场革命！第一次工业革命！
向瓦特致敬！
　　世界上第一台蒸汽机是由古希腊数学家希罗于
1
世纪发明的汽转球，但它只不过是一个玩具而已。
　　瓦特在前人的启迪下，对蒸汽机作出一系列重大改进，在工业上得到广泛应用。他开辟了人类利用能源新时代，标志着工业革命的开始。
　　其实，瓦特观察水壶中的水烧开，推动壶盖，从而发明了蒸汽机，是一个善意的杜撰。

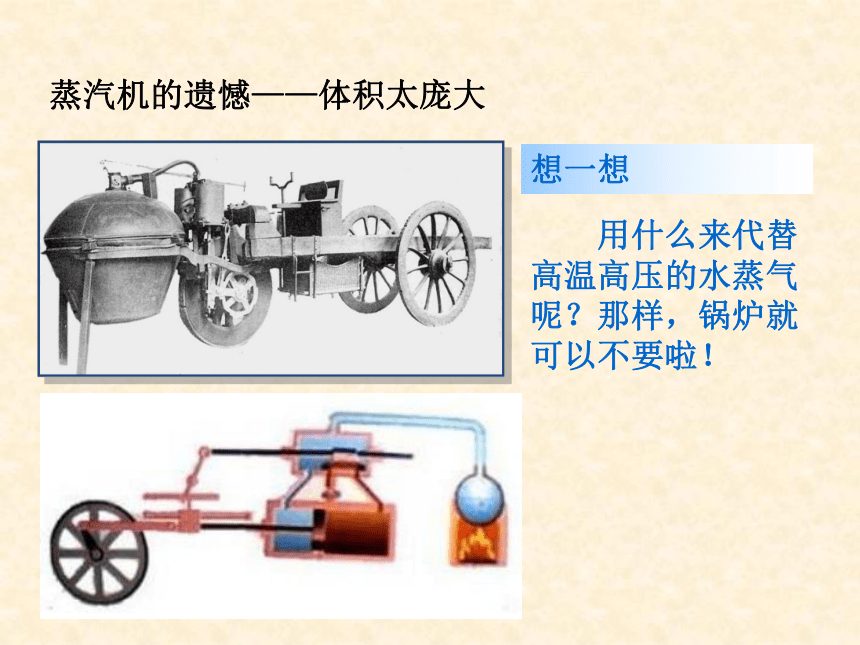

蒸汽机的遗憾——体积太庞大
　　用什么来代替高温高压的水蒸气呢？那样，锅炉就可以不要啦！
想一想

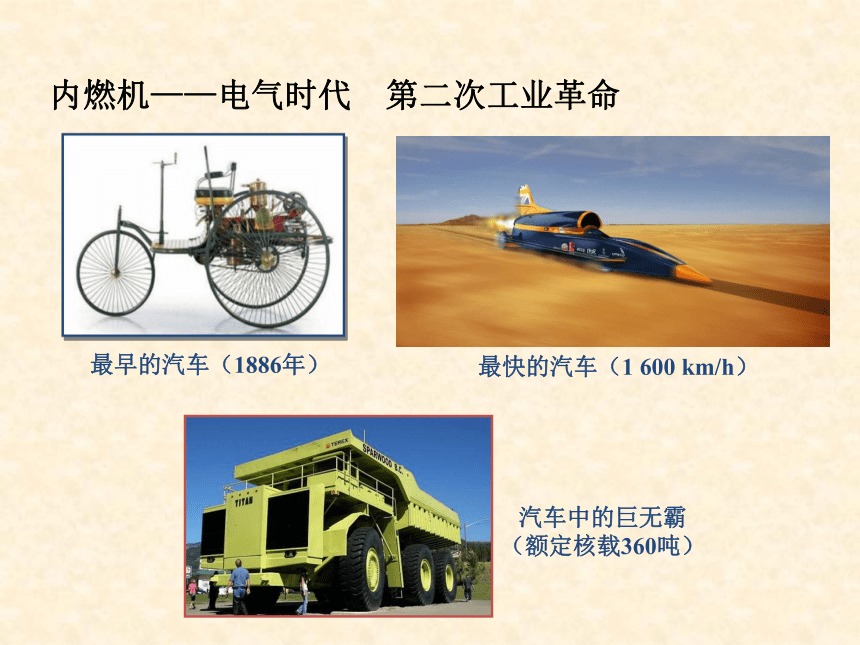

最早的汽车（1886年）
汽车中的巨无霸
（额定核载360吨）
内燃机——电气时代　第二次工业革命
最快的汽车（1
600
km/h）
　　内燃机分为汽油机和柴油机两大类
　　使用汽油作为燃料的叫汽油机。
　　使用柴油作为燃料的叫柴油机。
内燃机的分类
1．热机
——利用内能做功的机械
　　讨论这个实验中能量转化的情况。
一、热机　
演　示
　　燃料燃烧时化学能转化为内能，传给水和水蒸气；水蒸气把塞子冲出去，内能转化为塞子的动能。
　　利用内能做功的机器有很多，例如蒸汽机、内燃机、汽轮机、喷气发动机等。
蒸汽机车
蒸汽机车
喷气发动机
火箭发动机
火电站的汽轮机
2．热机的种类
1．构造
二、汽油机　
2．工作过程
　　1．在四个冲程中，哪些冲程发生了能量的转化？
　　2．哪个冲程使汽车获得动力？
　　3．哪个冲程排出了汽车的尾气？
　　4．老式摩托在启动时，需踏动启动杆，这是为什么？
　　5．现代汽车里的“马达”起什么作用？
电动机
飞轮
　　柴油机结构和汽油机相似，它们的主要区别是：柴油机通过压缩空气直接点燃柴油。柴油机的汽缸顶部没有火花塞，而有一个喷油嘴。吸入物质也只有空气，在压缩冲程结束时，压缩空气的温度已经超过柴油的燃点，此时从喷油嘴喷出的雾状柴油遇到热空气就立刻燃烧起来。
喷油嘴
一、柴油机　
　　柴油机比较笨重，主要用于载重汽车、拖拉机、火车轮船上。
　　汽油机转速高，结构简单，质量轻，造价低
廉，运转平稳，使用维修方便。汽油机在汽车上，特别是小型汽车上大量使用，至今不衰。
　　柴油发动机与汽油发动机相比热效率高30%，因而从节约能源、降低燃料成本角度上讲，柴油
发动机轿车的推广使用具有重大意义。
汽油机和柴油机的优缺点
　　1．内燃机压缩冲程中
能转化为
；
在做功冲程中
能转化为
能。
机械
内能
机械
内
　　2．依靠飞轮惯性完成的冲程是（
）
B
C
D
A
D
B
C
　　3．汽油机在压缩冲程中工作物质被压缩，汽缸中的（
）
　
　A．压强增大，温度降低
　　
B．压强减小，温度升高
　　
C．压强增大，温度升高
　　
D．压强减小，温度降低
C
　　4．汽油机和柴油机相比较，下列叙述中正确的是（
）
　　A．柴油机吸入汽缸的是柴油和空气的混合物，汽油机吸入的是空气
　　B．在压缩冲程中它们的压缩程度是一样的
　　C．柴油机里推动活塞做功的燃气的压强比汽油机里的高
　　D．在压缩冲程末，汽油机汽缸内的温度比柴油机的高
C
　　5.一台四冲程内燃机转速为600r/min，则（
）
A．每分钟做功150次，共有600个冲程
B．每分钟做功600次，共有1200个冲程
C．每秒钟做功20次，共有10个冲程
D．每秒钟做功5次，共有20个冲程
D
热机是利用内能做功的机器
内燃机分为汽油机和柴油机两大类
汽油机和柴油机的异同
