人教版物理九年级课件 第14章第1节《热机》(共20张PPT)

(共20张PPT)
热
机

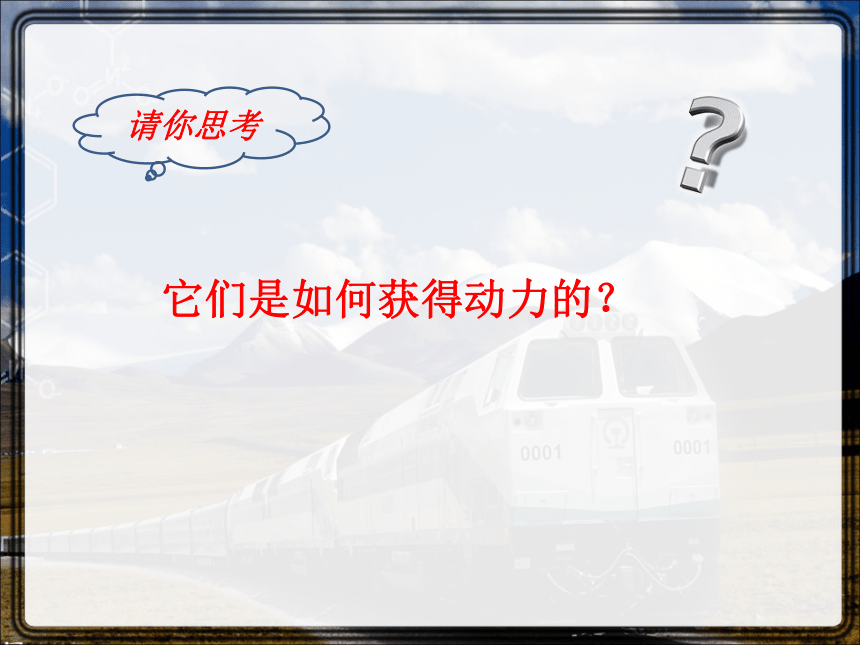

它们是如何获得动力的？
请你思考
实验探究

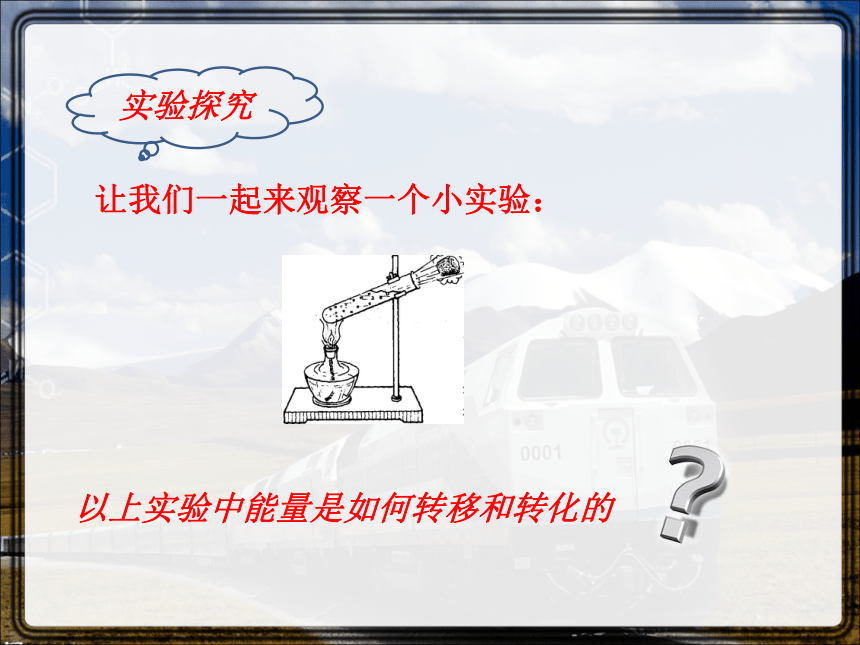

让我们一起来观察一个小实验：
以上实验中能量是如何转移和转化的

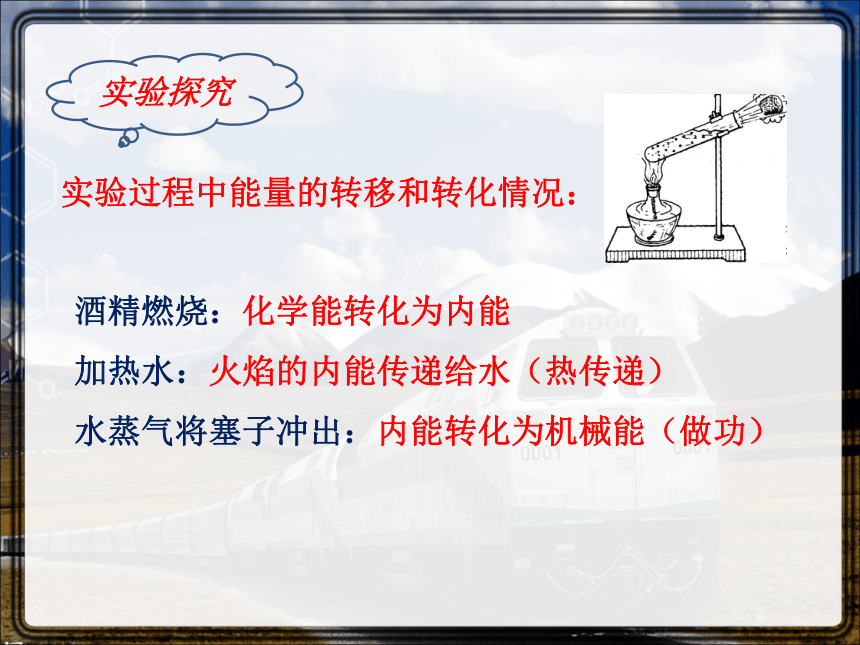

实验过程中能量的转移和转化情况：
实验探究
酒精燃烧：化学能转化为内能
加热水：火焰的内能传递给水（热传递）
水蒸气将塞子冲出：内能转化为机械能（做功）

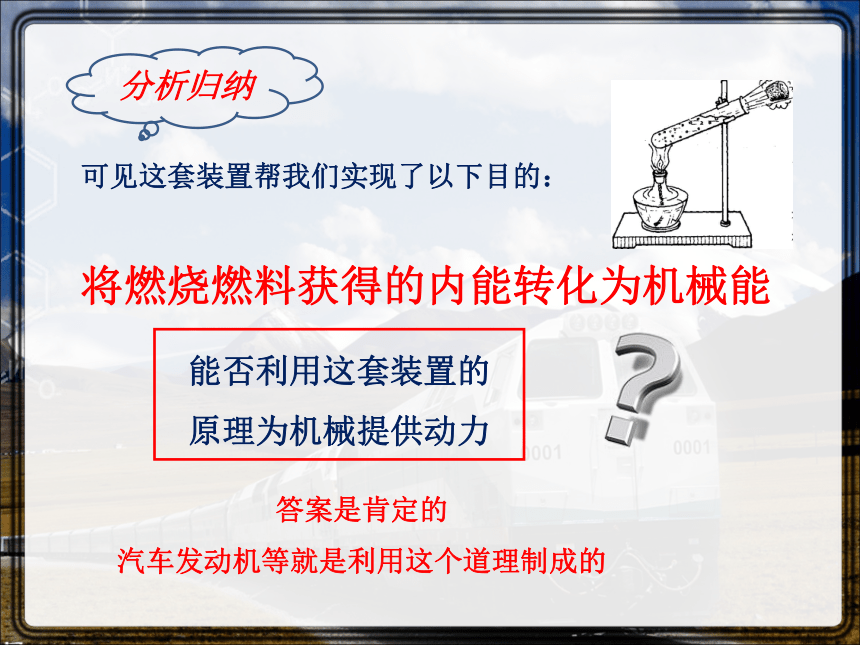

分析归纳
可见这套装置帮我们实现了以下目的：
将燃烧燃料获得的内能转化为机械能
能否利用这套装置的
原理为机械提供动力
答案是肯定的
汽车发动机等就是利用这个道理制成的
我们把这种通过燃烧燃料获得内能并把内能转化为机械能的装置，统称为热机。

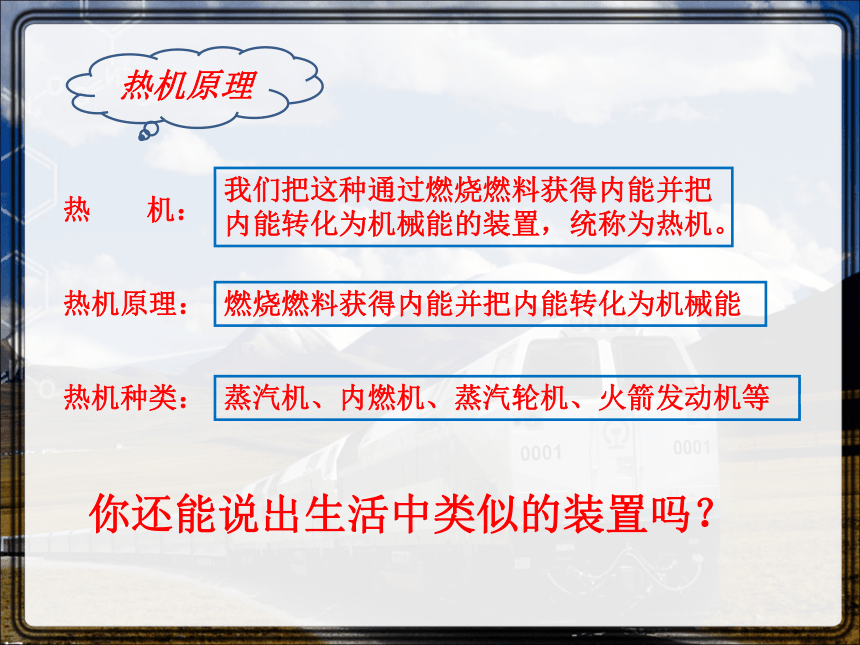

热机原理
热
机：
热机原理：
燃烧燃料获得内能并把内能转化为机械能
热机种类：
蒸汽机、内燃机、蒸汽轮机、火箭发动机等
你还能说出生活中类似的装置吗？
B

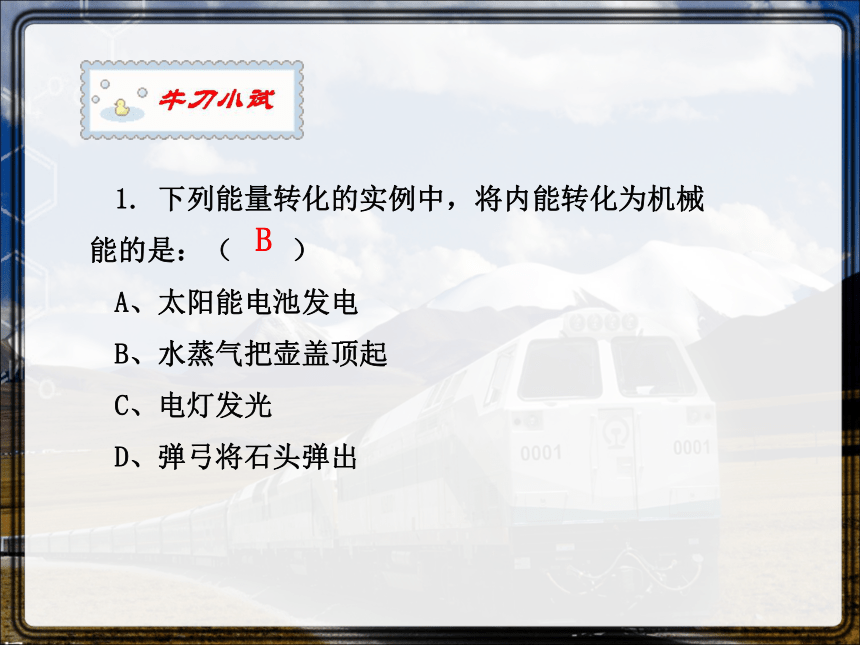

1.
下列能量转化的实例中，将内能转化为机械能的是：（
）
A、太阳能电池发电
B、水蒸气把壶盖顶起
C、电灯发光
D、弹弓将石头弹出

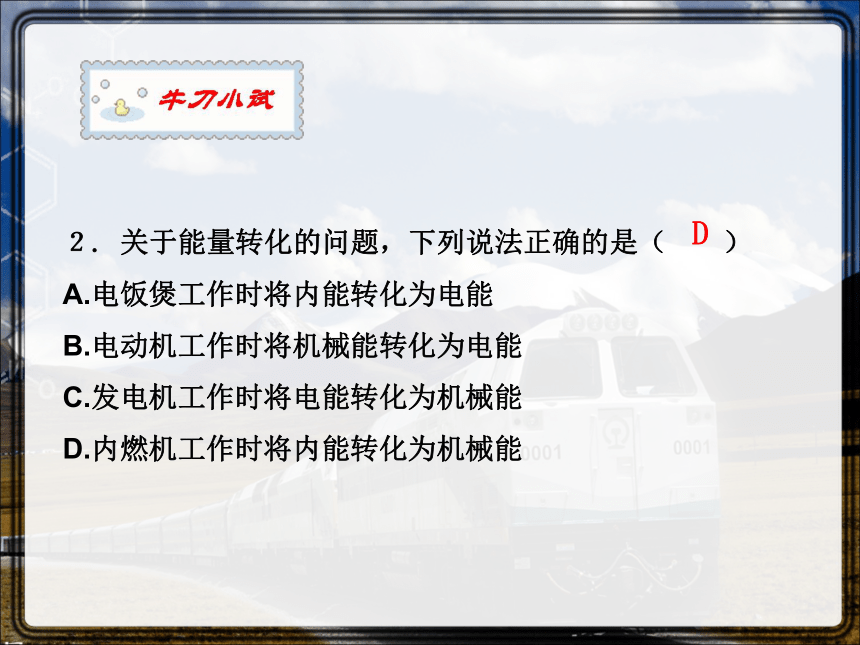

２.
关于能量转化的问题，下列说法正确的是（
）
A.电饭煲工作时将内能转化为电能
B.电动机工作时将机械能转化为电能
C.发电机工作时将电能转化为机械能
D.内燃机工作时将内能转化为机械能
D
3.
如图所示，一个纸风车放在点燃的酒精灯火焰上方，风车会转动起来。在整个过程中是由酒精的___________能最终转化为风车的
________
能。
化学
机械
你知道现代汽车使用的燃料主要有哪些吗?
请你思考
汽油
柴油
根据使用燃料的不同
分析归纳
安装的动力
装置也不同
汽油机
柴油机
内燃机
由于它们的燃料都是在密闭的气缸内燃烧
所以它们又统称为内燃机
汽油机与柴油机在构造上和工作过程有很多相似的地方
是热机的一种
汽油机
汽油机的构造：
汽油机
汽油机的工作过程：
一个工作循环分为四个冲程
吸气冲程
压缩冲程
做功冲程
排气冲程
讨论交流
请讨论压缩冲程和做功冲程中能量的转化
压缩冲程
做功冲程
机械能
内
能
机械能
内
能
1.
内燃机有四个工作冲程，如图是内燃机的________冲程，活塞下降时，燃气内能________（选填“减少”或“增加”）。
做功
减少
2.
下列流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况。关于对图中①②③④的补充正确的是(
)
A．①做功冲程
②内能转化为机械能
③压缩冲程
④机械能转化为内能
B．①压缩冲程
②内能转化为机械能
③做功冲程
④机械能转化为内能
C．①做功冲程
②机械能转化为内能
③压缩冲程
④内能转化为机械能
D．①压缩冲程
②机械能转化为内能
③做功冲程
④内能转化为机械能
D
3.
如图展示的是航天飞机发射时的壮观情景。航天飞机发射升空时，燃料通过燃烧将
能转化为燃气的内能，燃气对火箭做功，又将内能转化为火箭的
能。
化学
机械
4.
一台单缸四冲程柴油机，飞轮转速为3600转/分，该柴油机活塞1s对外做功____次。
30
应用拓展
喷油嘴
进气门
活塞
连杆
排气门
气缸
曲轴
柴油机构造
1.对比汽油机与柴油机，找出它们在构造上的异同
2.查阅资料找出它们工作过程的异同
