电能
电功

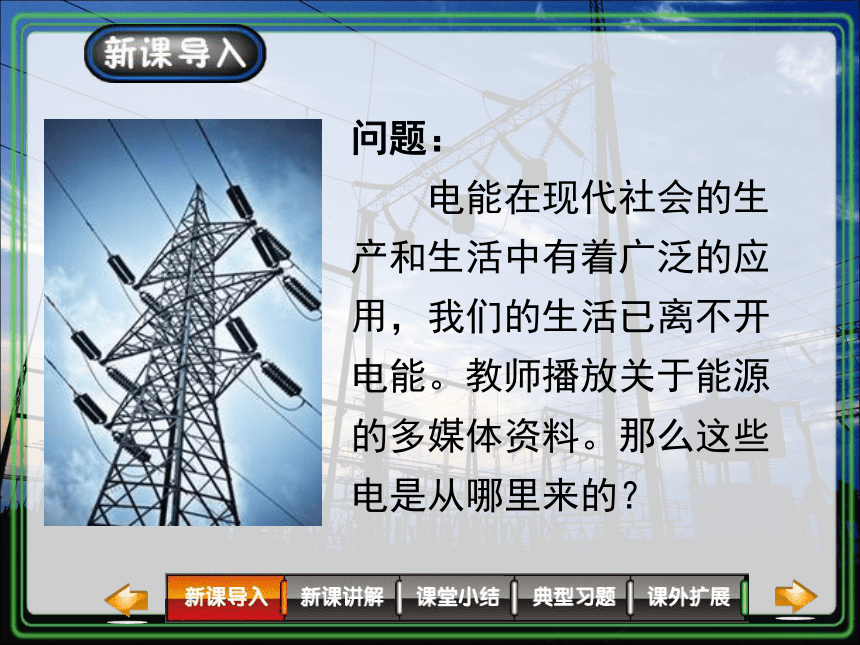

问题：
电能在现代社会的生产和生活中有着广泛的应用，我们的生活已离不开电能。教师播放关于能源的多媒体资料。那么这些电是从哪里来的？

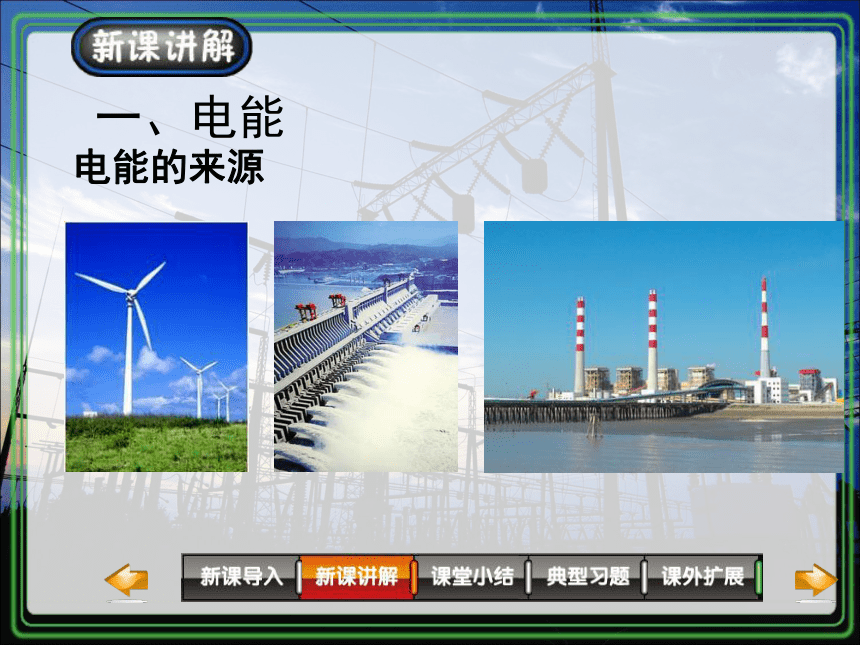

一、电能
电能的来源

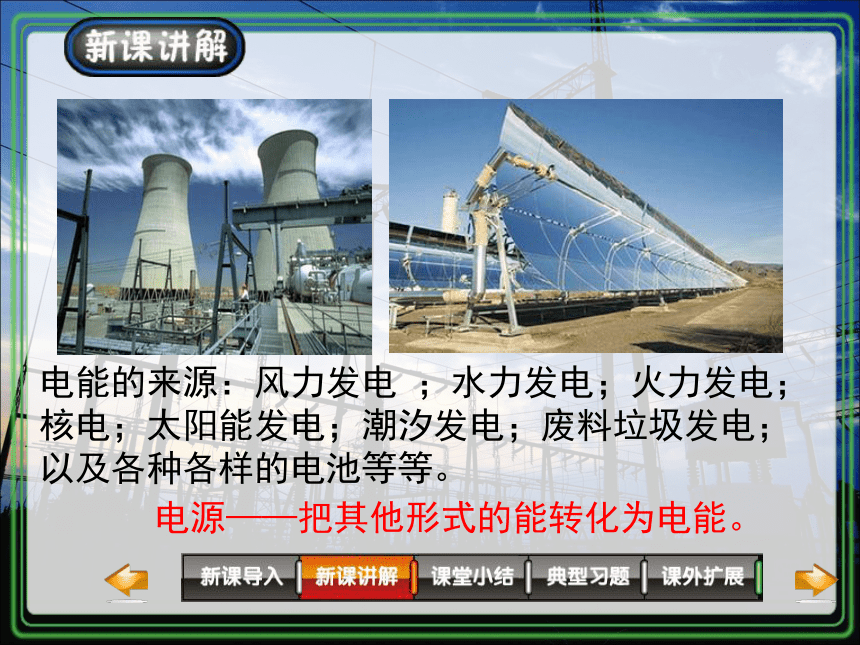

电能的来源：风力发电
；水力发电；火力发电；核电；太阳能发电；潮汐发电；废料垃圾发电；以及各种各样的电池等等。
电源——把其他形式的能转化为电能。

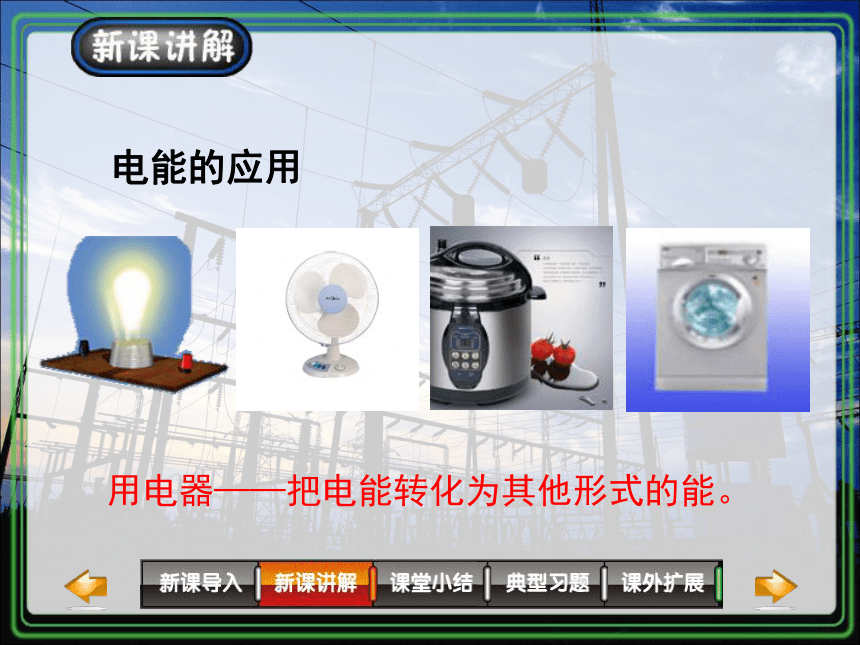

电能的应用
用电器——把电能转化为其他形式的能。

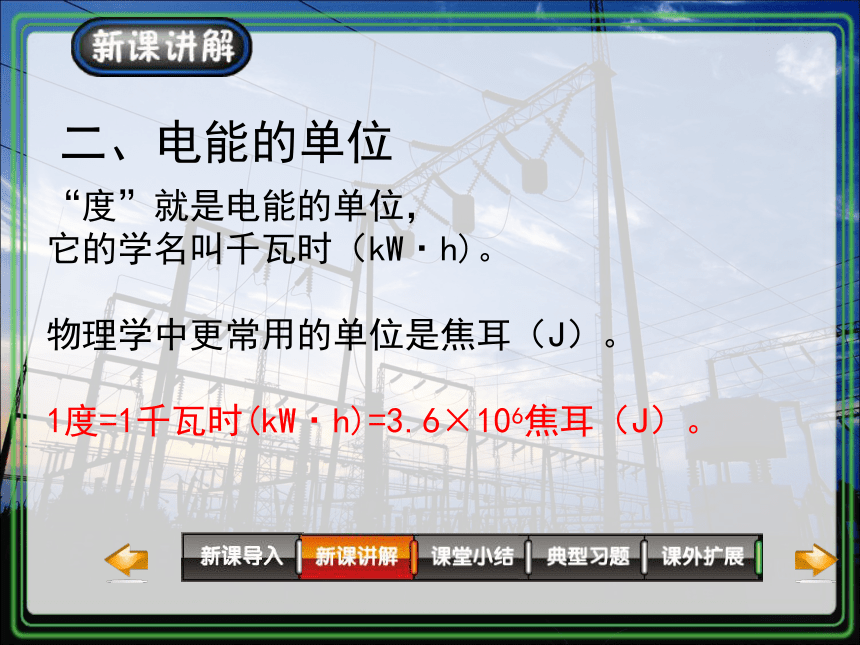

二、电能的单位
“度”就是电能的单位，
它的学名叫千瓦时（kW·h)。
物理学中更常用的单位是焦耳（J）。
1度=1千瓦时(kW·h)=3.6×106焦耳（J）。
1度（1千瓦时）电的作用又有多大呢？
可以炼钢1.6
kg
生产化肥0.7
kg
采掘原煤105
kg
可以使电车行驶0.85
km
一次灌溉麦田330
m2
机织棉布11
m
三、电能的计量

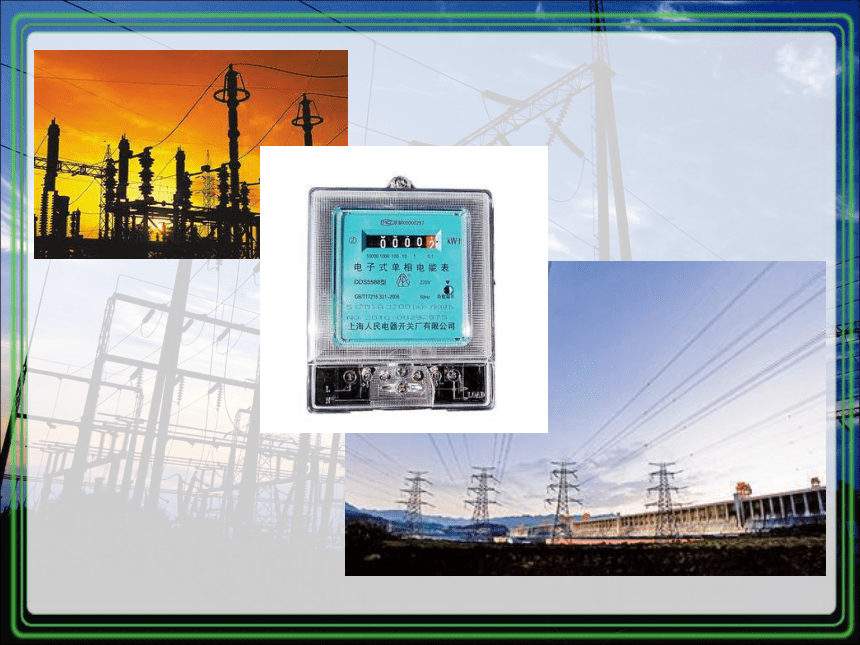

电能表
：可以计量用电器一段时间内消耗的电能。
电能表读数方法：
1.电能表计数器示数盘上最后一位是小数点后面的数字。
2.电能表计数器上两次读数之差，就是这段时间内的用电量。
你能说出电能表上这些参数的含义吗？“220V”
“5（20）A”
“50Hz”
“720
r/kW·h”
“220
V”是指这种电能表应该在220
V的电压下使用。
“50
Hz”指电能表应在50
Hz的交流电路中使用。
“5（20）
A”指这个电能表的正常工作电流为5安培.正常情况下电路中的电流应不大于5安培.短时间应用电流允许大一些，但不能超过20安培，否则会损坏电能表。
“720r/kW·h”指电能表转过720转，说明接在电路里的用电器消耗的电能是1
kW·h。
四、电功
电流做功的过程，就是将电能转化为其它形式能的过程。电流做了多少功，就有多少电能转化为其它形式的能。
单位：焦耳，也可以用千瓦时
电流在某段电路上所做的功，等于这段电路两端的电压、电路中的电流和通电时间的乘积。
数学表达式：W=UIt
结合欧姆定律推导：W=I2Rt
W=(U2/R)t
一、电能的来源：电源—把其他形式的能转化为电能。
二、电能的应用：用电器—把电能转化为其他形式的能。
三、电能的单位
1度=1千瓦时(kW·h)=3.6×106焦耳（J）
四、电能的测量：电能表
五、电功????????????????????????????????
??
单位：焦耳；千瓦时
数学表达式：W=UIt
电能
1.下列电器设备中，做功时依靠电能转变为热能的是：（
）
A．电动机
B．电饭锅
C．电风扇
D．电视机
B
2．下列说法不正确的是（
）
A．电流通过用电器发出的热叫电功
B．电流所作的功叫电功
C．电流做功越多，消耗的电能就越多
D．电功是表示电流做功多少的物理量
A
电能表的分类　
按原理划分，电能表分为感应式和电子式两大类。
按附加功能划分，有多费率电能表、预付费电能表、多用户电能表、多功能电能表、载波电能表等。
　　
（接下一页）
电能表的分类　
多费率电能表：或称分时电能表、复费率表，俗称峰谷表，是近年来为适应峰谷分时电价的需要而提供的一种计量手段。它可按预定的峰、谷、平时段的划分，分别计量高峰、低谷、平段的用电量，从而对不同时段的用电量采用不同的电价，发挥电价的调节作用，鼓励用电客户调整用电负荷，移峰填谷，合理使用电力资源，充分挖掘发、供、用电设备的潜力。属电子式或机电式电能表；
（接下一页）
电能表的分类
预付费电能表（俗称卡表）：用IC卡预购电，将IC卡插入表中可控制按费用电，防止拖欠电费。属电子式或机电式电能表；
（接下一页）
电能表的分类
多用户电能表：一只表可供多个用户使用，对每个用户独立计费，因此可达到节省资源，并便于管理的目的，还利于远程自动集中抄表。属电子式电能表。
