人教版 九年级全一册 物理 第十六章 第3节 电阻(共36张PPT)

(共36张PPT)
第三节
电阻
第十六章电压和电阻
你想过这个问题吗：
导线多用铜、铝，重要的电器设备的导线还要用银来做。铁是导体，多又便宜，为什么不用它做导线呢？
电阻

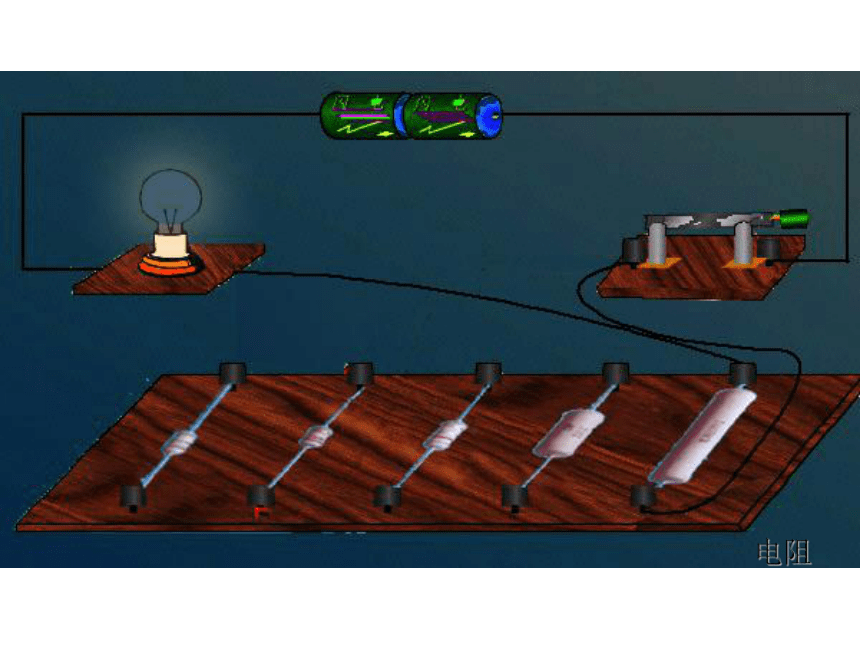

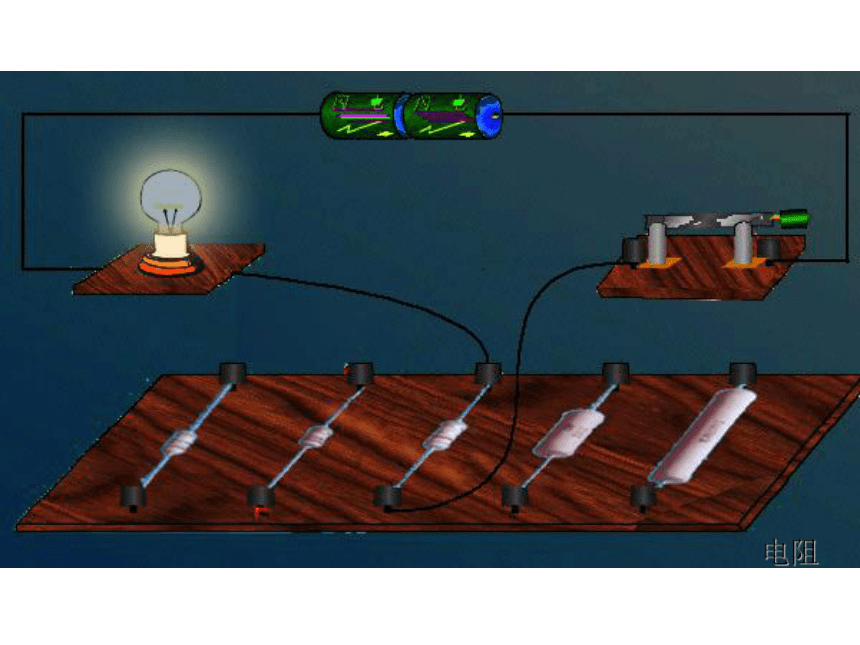

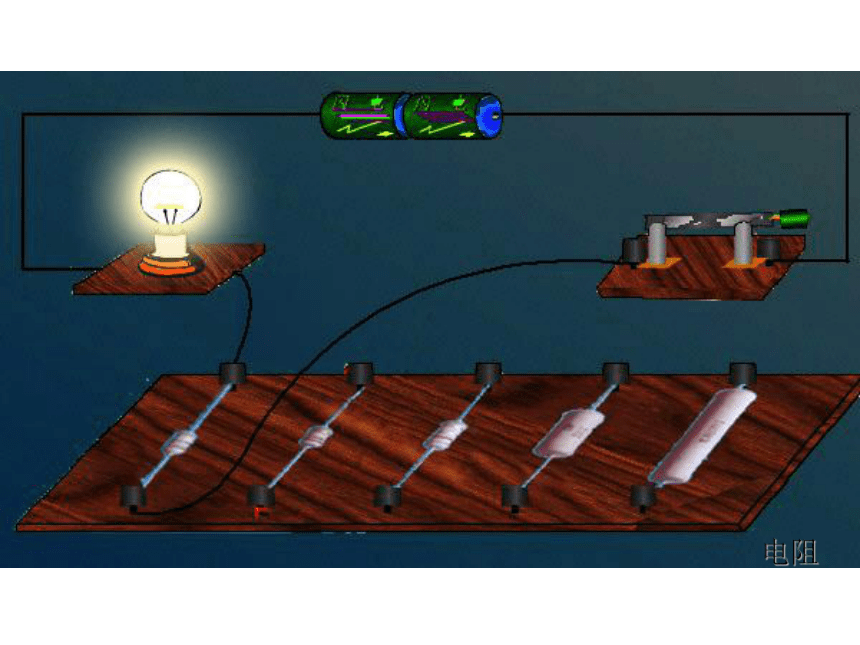

演示实验
观察灯泡亮度的变化思考以下问题：
1.灯泡亮度变化说明通过它的电流如何变化？
2.电路中电流发生变化说明了什么问题？
电阻
电阻
电阻
电阻
电阻
归纳:
各个元件都能导电，但导电的性能不一样，任何事物都具有两面性，导体也一样，在导电的同时，又对电流产生阻碍作用。
实验现象：
导体对电流的
阻碍作用
接入不同的导体，灯泡的亮度发生了变化。
现象分析：
灯泡的
亮暗程度
电流的
强弱
一、电阻
导体对电流的阻碍作用
导体虽然能导电，但同时对电流也有阻碍作用，物理学中常用“电阻”这个物理量来表示导体对电流的阻碍作用大小．
电阻越大，表示对电流的阻碍作用越大。
不同导体电阻一般不同。
电阻是导体本身的一种性质。
(R
)
二、电阻的单位
为了衡量导体对电流阻碍作用大小，就要比较电阻大小，要比较电阻大小就要规定电阻的单位.
国际单位制中电阻单位是“欧姆”、符号是“Ω”.
还有千欧（
Κ
Ω
）、兆欧（
Μ
Ω
）.
1
Κ
Ω＝1000
Ω
1
Μ
Ω
＝1000
Κ
Ω
你想了解欧姆吗
三、常见定值电阻及电路图符号
电路图符号
你知道吗
常见电阻
人的双手间（干燥）
1000—-5000欧
人的双手间（潮湿）
200—800欧
照明灯泡（工作时）
100—2000欧
实验用小灯泡
5—50欧
实验用导线（每根）
0.01—0.10欧
四、决定电阻大小的因素
不同的电阻它们的阻值一般不同.
那么，导体的电阻的阻值大小都跟哪些因素有关呢？
.
?
猜一猜:电阻的大小与哪些因素有关?
探究影响导体电阻大小的因素
电阻
方法：如何研究导体的电阻与长度的关系？
这种研究物理问题的方法叫做________
控制变量法
材料
长度
横截面积
导体温度
实验一
研究电阻与长度关系
条件---电压相同
材料
镍铬
相
同
镍铬
长度
2L
L
横截面积
2S
相
同
2S
电流
结论：在材料、横截面积相同的情况下，导体的电阻跟长度有关，长度越长，电阻越大。
0.20A
0.40A
实验二
研究电阻与横截面积的关系．
条件---电压相同
材料
镍铬
相
同
镍铬
长度
L
相
同
L
横截面积
2S
S
电流
结论；在材料、长度相同的情况下，导体的电阻跟横截面积有关，横截面积越大，电阻越小。
0.20A
0.10A
实验三
研究导体电阻跟材料关系．说明通过锰铜导线电流大于通过镍铬合金的电流．
条件—电压相同
材料
锰铜
镍铬
长度
L
相
同
L
横截面积
S
相
同
S
电流
结论：长度、横截面积相同时，导体的电阻与材料有关
0.25A
0.10A
以上我们实验探究的方法
?
下面我们将使用另一种方法来研究电阻与温度的关系！
某些材料的温度降低到一定程度时,电
阻会突然消失.这就是超导现象.具有超导现象的导体叫做超导体。
根据研究表明,金属导体的电阻还与温度有关.
温度升高,金属导体的电阻会增大.
温度降低,金属导体的电阻会减少.
结
论
导体的电阻是导体本身一种性质，它的大小与导体的材料、长度、截面积和温度有关．
导体的电阻由材料、长度、横截面积和温度共同决定.
在20℃时，长1米，横截面积1毫米2
的各种材料的电阻(欧姆)
材料
电阻(欧姆)
材料
电阻(欧姆)
银
0.016
铁
0.096
铜
0.017
锰铜合金
0.44
铝
0.027
镍铬合金
1.1
钨
0.052
橡胶
1019--1022
从表格中你发现了什么？
从表中可知，在同样条件下，＿、＿材料的电阻很小，＿＿材料的电阻很大。一般常用＿＿材料来做导线，＿＿来做绝缘体。
银　铜
橡胶
铜
橡胶
人体电阻的一般值是＿＿＿＿＿＿欧。出汗时，人体的电阻值较＿＿；干燥时，人体的电阻值较＿＿。
1000－2000
小
大
返回
物体
导体
绝缘体
半导体
但导体和绝缘体之间并没有绝对的界限，原来不导电的物体当条件改变时，绝缘体也可能变成导体！
导体
半导体
绝缘体
返回
半导体
有一些元素，例如硅、锗，导电性能介于金属和非金属之间，比金属差，比非金属强，常常称做半导体
利用半导体材料可以制作二极管、三极管。
硅
二极管
超导现象
某些物质在很低的温度时，如铝在1.39K（-271.76℃）以下，电阻就变成了零。这就是超导现象
用具有这种特性的材料可以做成超导材料
【练习题】
1．影响导体的电阻大小的因素
有＿＿、＿＿、＿＿_____和______。
2、“铜导线比铁导线的电阻小。”这种说法对吗？应当怎么说？
材料
长度
横截面积
温度
练一练
1、一个导体接在3伏的电源上，电阻大小为10欧，若从电路中取下这个导体，导体的电阻值为_______欧。
2、一段导体被均匀拉长后，它的电阻将
，这是因为
变大，且
变小的原故。
10
变大
长度
横截面积
变大
变小
3、一段粗细均匀的镍铬合金丝串联入电路中，得到电流大小为
I，现将该镍铬合金丝对折起来，连入电路，该合金丝电阻将
，电流将
。
（填“变大”、“变小”或“不变”）
4.关于导线电阻的大小，下列说法中正确的是（温度对电阻的影响可以不计）
（
）
A.横截面积越大的导线，电阻越小
B.横截面积相同的导线，长导线的电阻大
C.长度相同的导线，细导线的电阻大
D.同种材料制成的长短相同的导线，粗导线的电阻小
D
5．长10米、电阻均为10欧的铜导线两根，接成为20米的导线，接长后的导线电阻为
(
)
A．10欧
B．20欧
C．5欧
D．40欧
6．横截面积为1毫米2、电阻均为1欧的镍铬合金线两根，合并成横截面积为2毫米2的导线，合并后的导线电阻为
(
)
A．1欧
B．2欧
C．0．5欧
D、4欧
B
C
7．把长10米、电阻为10欧的铜导线平分两
等份后，合成一根长5米的铜导线，合并后的铜导线电阻为
(
　　
)
A．10欧
B．20欧
C．40欧
D．2.5欧
D
在做“研究电阻大小的因素”的实验时，为了便于研究，采用控制变量的方法，每次需挑选两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论。
（1）为了研究电阻与导体材料的关系，应选用的两根导线是
；
（2）为了研究电阻与导体长度的关系，应选用导线C和导线
；
（3）为了研究电阻与
的关系，应选用导线A和导线D。
导线代号
A
B
C
D
E
F
G
长度/米
1
0.5
1.5
1
1.2
1.5
0.5
横截面积/毫米2
3.2
0.8
1.2
0.8
1.2
1.2
1.2
材料
锰铜
钨
镍铬
锰铜
钨
锰铜
镍铬
拓展
C、F
C、G
导体粗细（横截面积）
