沪粤版九年级上册物理 13.5 怎样认识和测量电压 课件（17张）

常见的一些电压值
常见的一些电压值
我国家庭电路电压是220V
13.5 怎样认识和测量电压

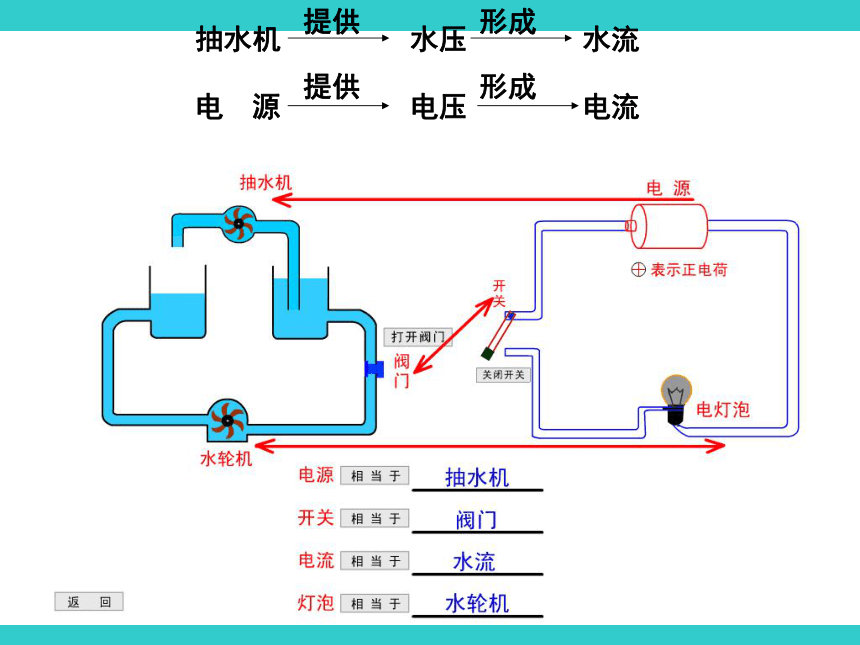

电 源 电压 电流
提供
形成

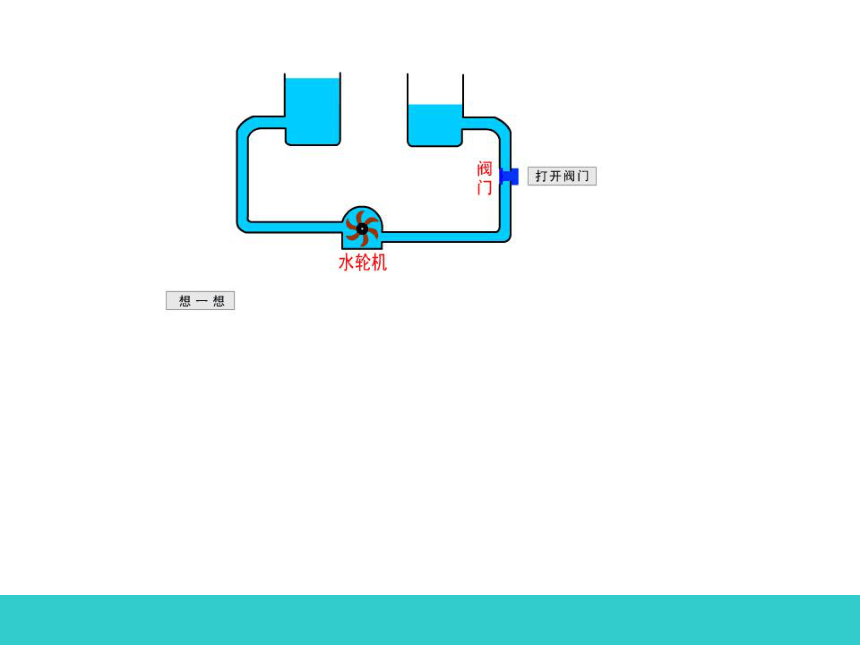

抽水机 水压 水流
提供
形成

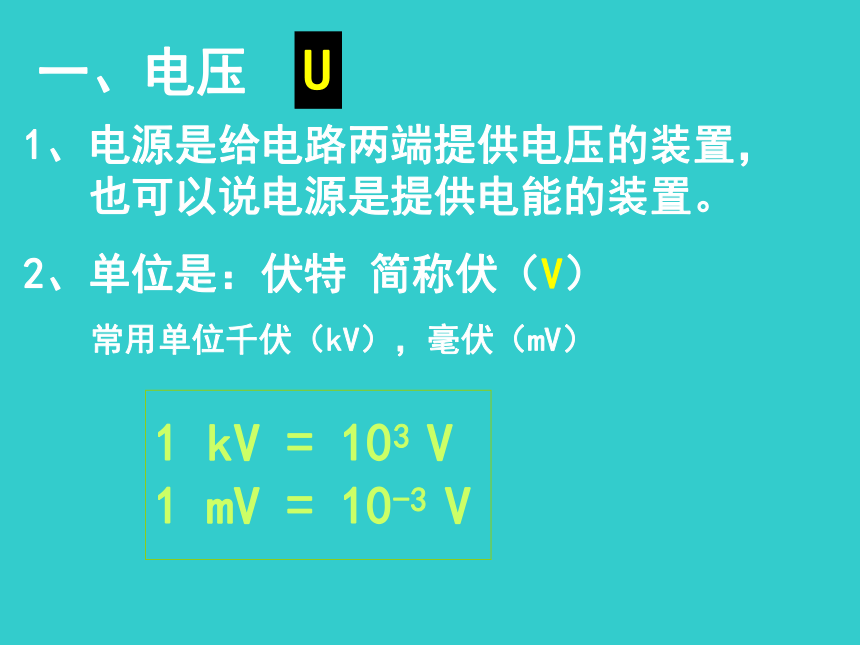

1、电源是给电路两端提供电压的装置，
也可以说电源是提供电能的装置。
2、单位是：伏特 简称伏（V）
常用单位千伏（kV），毫伏（mV）
一、电压
U
1 kV = 103 V
1 mV = 10-3 V

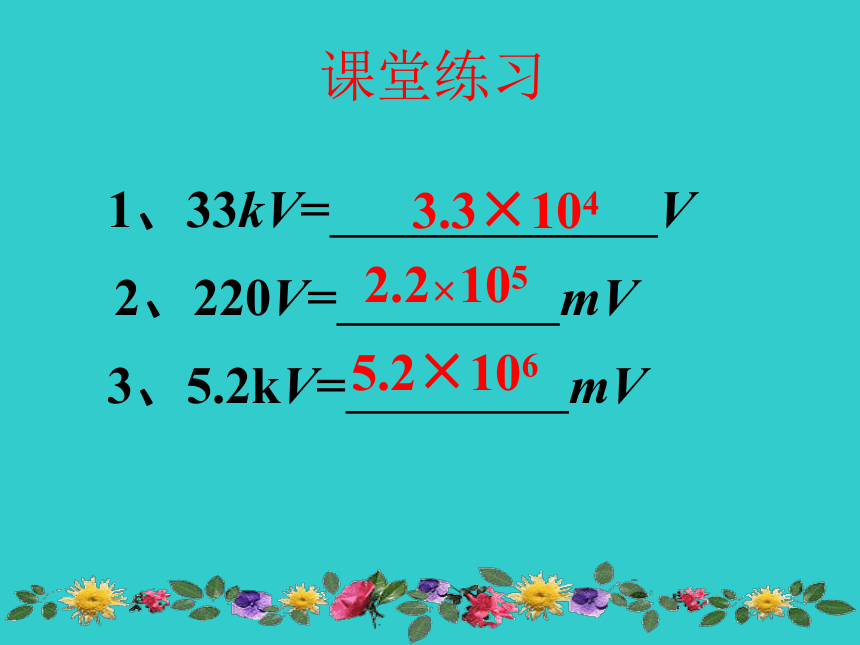

课堂练习
1、33kV= V
2、220V= mV
3、5.2kV= mV
3.3×104
2.2×105
5.2×106
常见的一些电压值

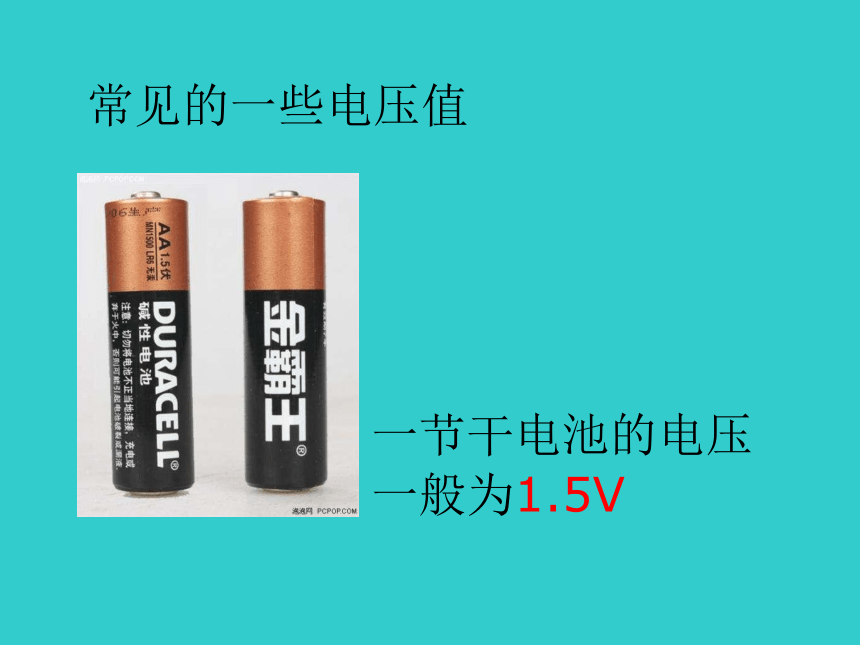

一节干电池的电压
一般为1.5V

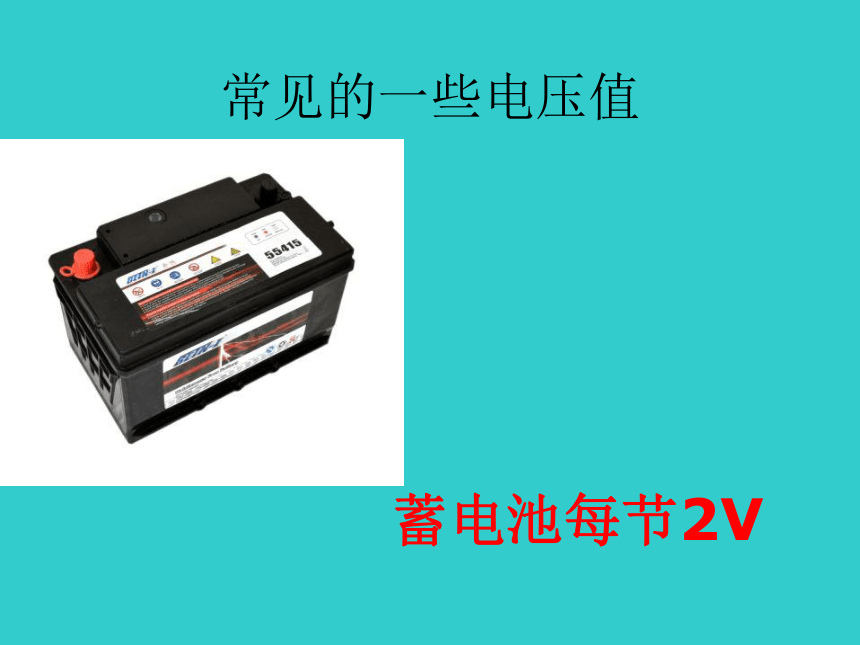

蓄电池每节2V
对人体的安全电压：
不高于36V
常见的一些电压值
工厂生产用电的电压是380伏
1、电源提供电压的装置，
电压是形成电流的原因。
2、单位是：伏特 简称伏（V）
常用单位千伏（kV），毫伏（mV）
一节干电池电压为1.5V 家庭电路的电压为220V
一节蓄电池电压为2V 对人体安全电压不高于36V
一、电压
U
二、电压的测量——电压表
3
15
二.电压的测量——电压表
构 造：
量 程：0-3V；0-15V
分度值：0.1V；0.5V
电压表的使用注意点：
校零：检查电压表的指针是否对准零刻度线，如有偏差，进行校正。
并联：电压表必须并联在被测电路两端，使电流从 “＋”接线柱流入电压表，从“－”接线柱流出电压表。
使被测电压不超出电压表量程：在已知电压大小的情况下，直接选择合适的量程；若不能判断，则先用大量程“试触”，然后再选择合适的量程。
二.电压的测量——电压表
构 造：
量 程：0-3V；0-15V
分度值：0.1V；0.5V
电压表的读数
二.电压的测量——电压表
实验：练习使用电压表
1、测量一节电池的电压
2、测量二节串联电池的电压
3、测量三节串联电池的电压
